Vlan

实验名称:Vlan

1.实验需求

财务部和技术部之间相同vlan可以通信，但是不能访问其它部门

办公室和前台作为不同vlan，不能访问其它vlan

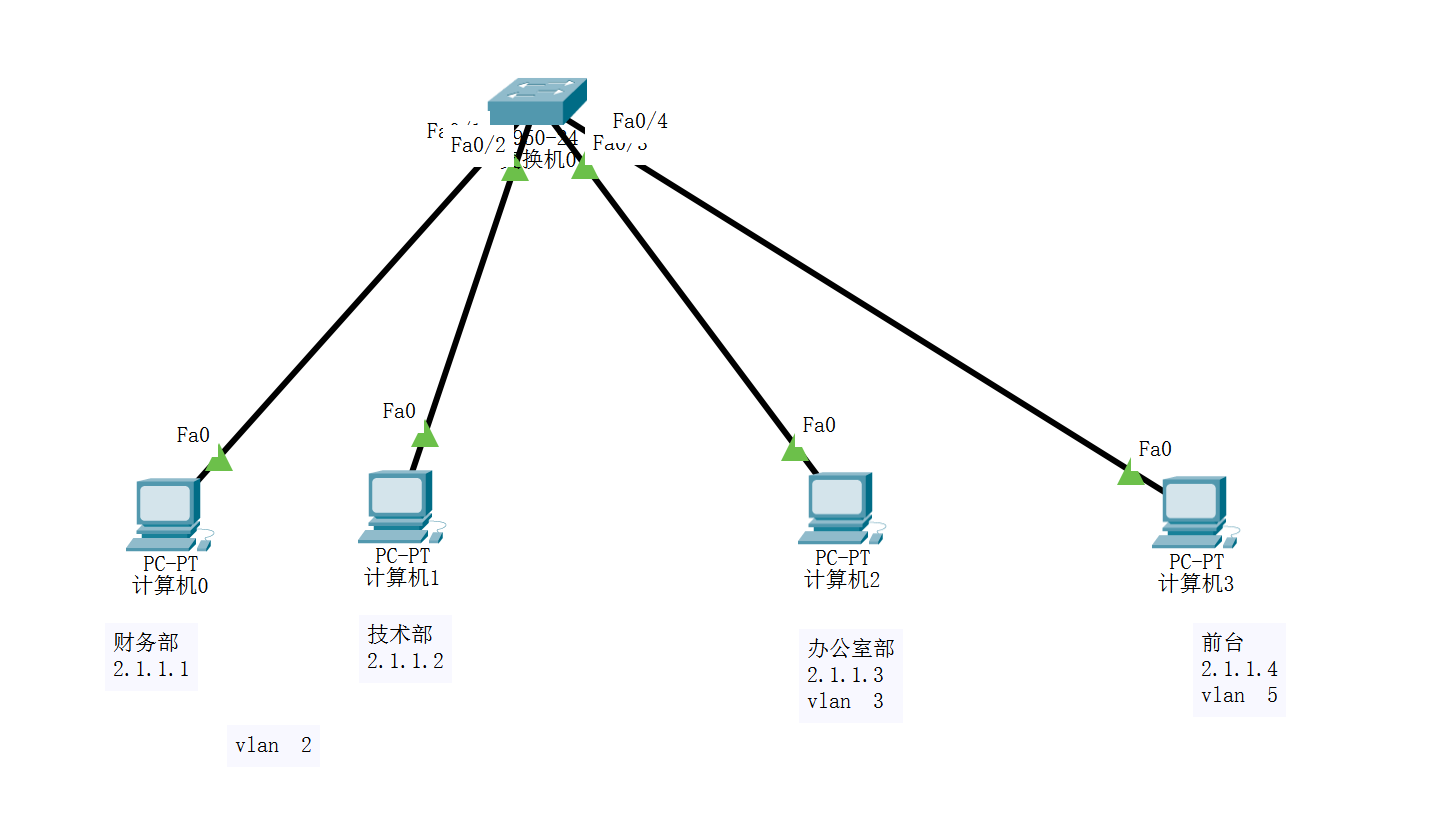

2.实验拓扑图

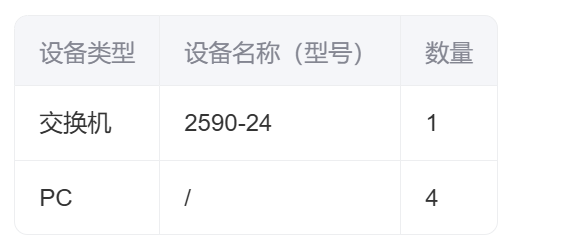

3.实验设备

4.配置步骤

1、给PC规划IP地址和vlan，给PC配置IP地址

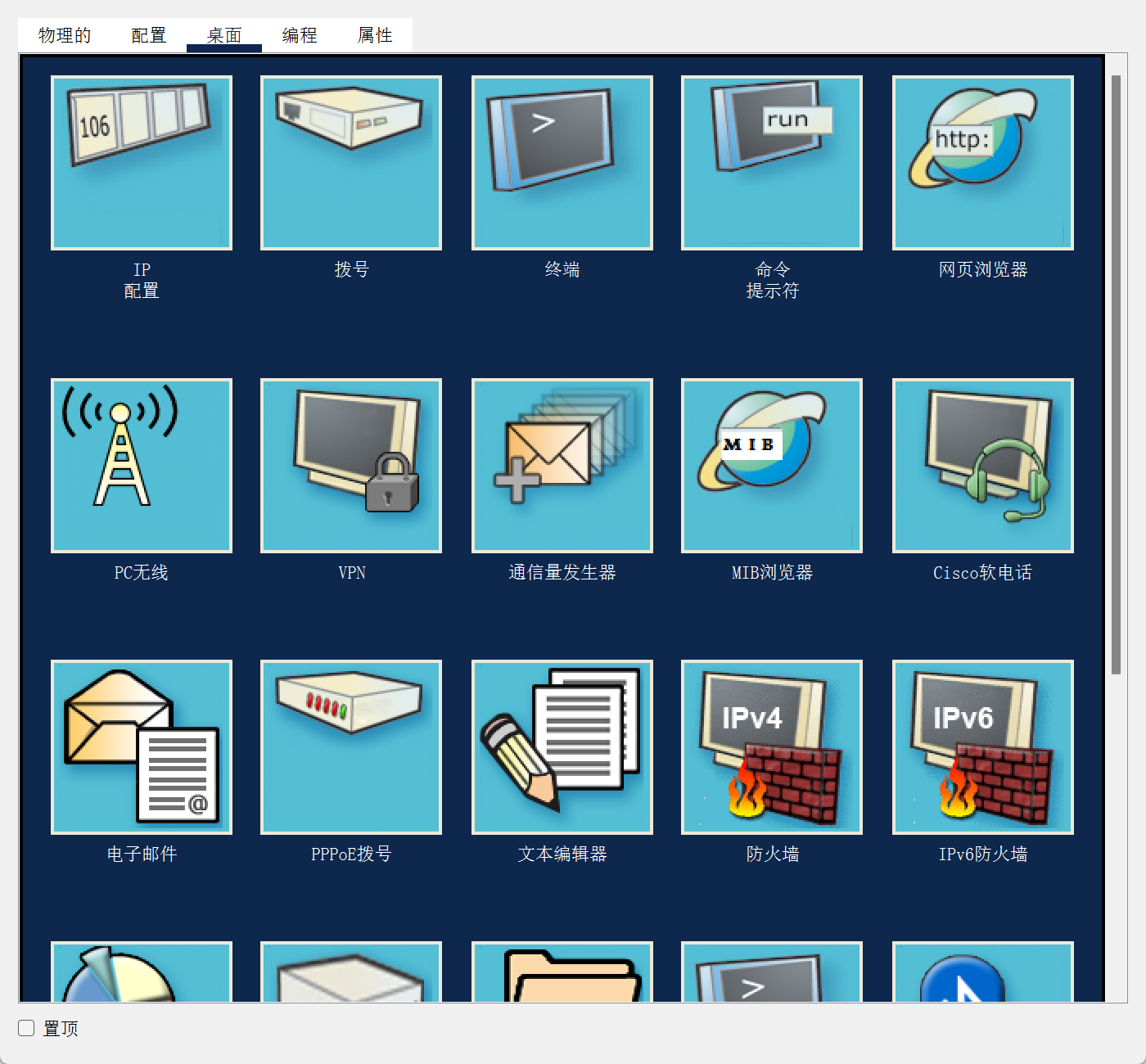

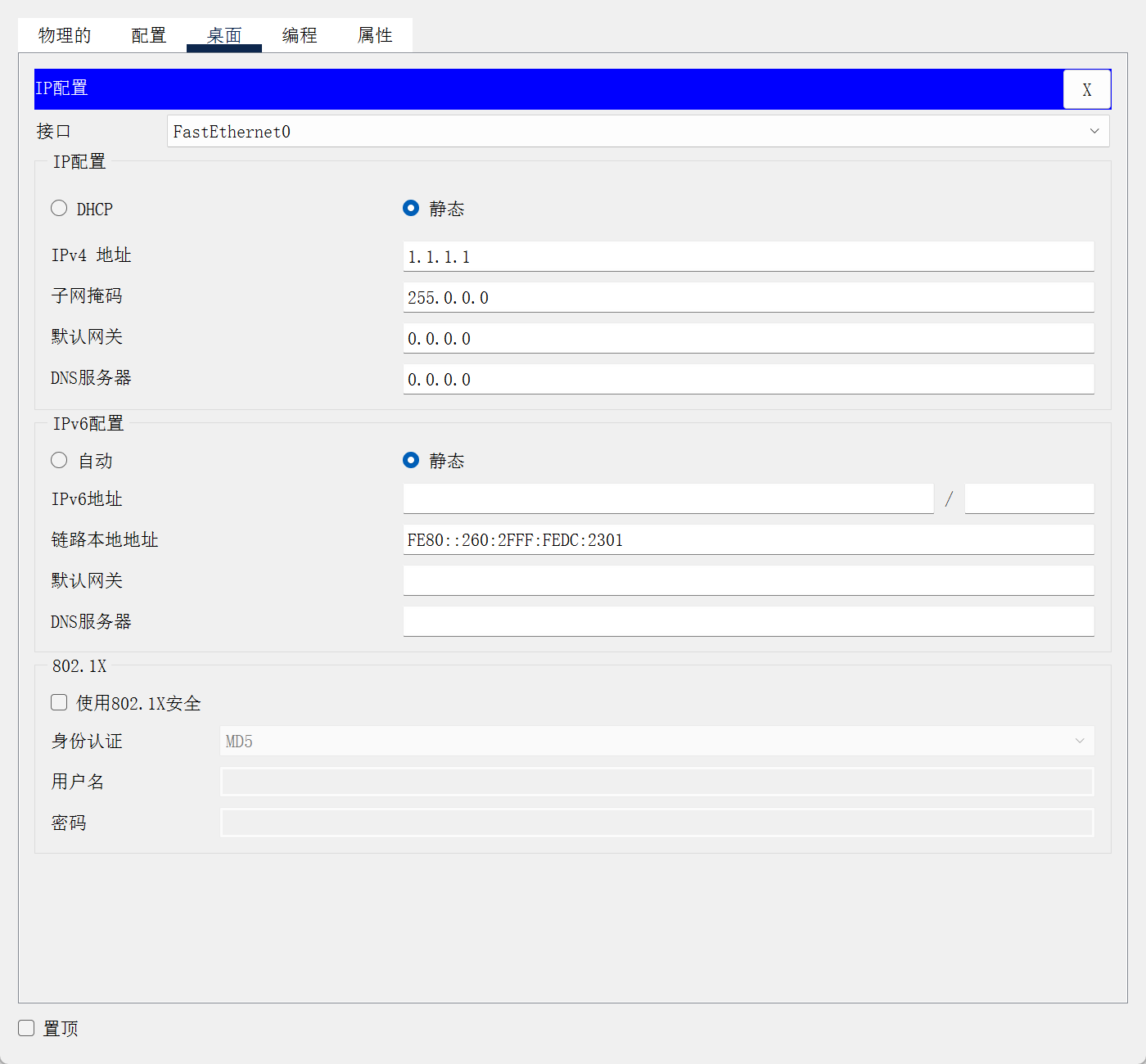

打开IP配置，给设备配置IP地址

2、交换机配置

‌步骤1：进入特权模式‌

bashCopy CodeSwitch> enable
Switch# configure terminal      #进入全局配置模式

---

‌步骤2：创建VLAN‌

Switch(config)# vlan 2        # 创建VLAN 2
Switch(config)# vlan 3        # 创建VLAN 3
Switch(config)# vlan 5        # 创建VLAN 5
Switch(config-vlan)# exit

---

‌步骤3：进入接口配置模式‌

Switch(config)#interface fastEthernet 0/1
Switch(config)#switchport access vlan 2         #进入0/1接口加入vlan2
Switch(config)#interface fastEthernet 0/2
Switch(config)#switchport access vlan 2         #进入0/2接口加入vlan2

Switch(config)#interface fastEthernet 0/3
Switch(config)#switchport access vlan 3         #进入0/3接口加入vlan3
Switch(config)#interface fastEthernet 0/4
Switch(config)#switchport access vlan 5         #进入0/4接口加入vlan5

‌步骤4：验证配置‌

Switch# show vlan brief         # 查看VLAN与端口绑定状态

财务部计算机ping技术部2.1.1.2 网络是通的，但是ping办公室和前台是不同的，办公室部和前天ping其它部门都是不通的

---

‌步骤5：保存配置‌

Switch# copy running-config startup-config   # 永久保存当前配置
