[原]geoserver缓存切片类GeoServerMetaTile的解析UML

本文主要是对geoserver中GeoServerMetaTile类的UML解析来看，这个类主要做哪些功能，以便修改其中的一些功能实现。

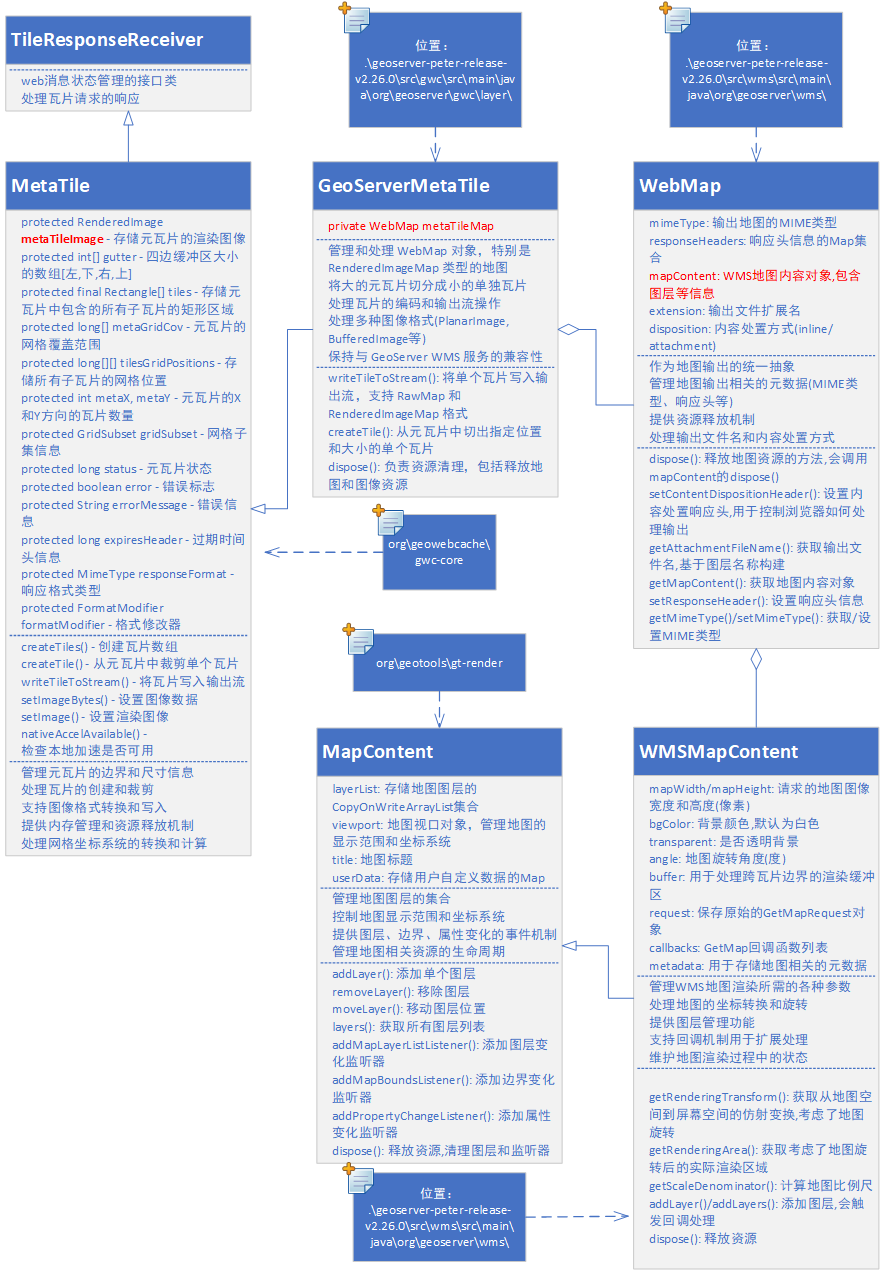

 由以下的UML图可以看到 GeoServerMetaTile类，继承MetaTile类，包含WebMap成员变量。

WebMap包含：继承于MapContent的WMSMapContent成员变量。

其中每个类的实现基本功能也写在了（非标准）UML的类图中间区域。







GeoServerMetaTile类主要有以下功能：

总结以上功能点，可以得到此类可以实现以下功能

1. 元瓦片管理与渲染：
   • 存储和管理元瓦片的渲染图像，包括其边界、尺寸、状态和错误信息。
   • 支持元瓦片的渲染和状态监控，包括错误处理和过期时间管理。
2. 瓦片切分与输出：
   • 将大的元瓦片切分成小的单独瓦片，支持从元瓦片中裁剪出指定位置和大小的单个瓦片。
   • 将瓦片写入输出流，支持多种图像格式（如PlanarImage、BufferedImage）的处理和输出。
3. 地图渲染与管理：
   • 管理WMS地图的渲染参数，包括地图宽度、高度、背景颜色、透明度、旋转角度等。
   • 提供从地图空间到屏幕空间的仿射变换，支持地图的坐标转换和旋转。
   • 管理地图图层的集合，支持添加、移除、移动图层，以及图层变化的监听机制。
4. 资源管理和清理：
   • 提供资源释放机制，释放地图和图像资源，确保内存和资源的有效管理。
   • 管理地图相关资源的生命周期，包括图层、监听器和元数据的清理。
5. 地图输出与响应：
   • 提供地图输出的统一抽象，管理输出相关的元数据（如MIME类型、响应头、内容处置方式）。
   • 支持设置内容处置响应头，控制浏览器如何处理输出文件。
   • 提供地图输出文件名的生成机制，基于图层名称构建输出文件名。
6. 地图内容与元数据管理：
   • 管理地图内容对象，包括图层、视口、标题、用户自定义数据等。
   • 提供地图渲染过程中的状态管理，支持回调机制用于扩展处理。

这些功能共同支持GeoServer中瓦片缓存的高效生成、管理和输出，确保了地图服务的高性能和灵活性。
