  12-19周 八周整，12次实验

  最低限度掌握跟日常工组相关的尝试，及网络相关的配置，高限度对交换机路由器的认识

   今天实验：网络设备及命令、eNsp网络模拟器的使用



实验报告要求：

（1）课程名称：

（2）两个实验写两个实验报告

（3）实验目的：找PPT

（4）实验内容：简单写提纲

（5）仪器：PC机，虚拟机，ENSP仿真软件

（6）预习报告：摘一部分简单写一下

（7）过程记录：一些命令输入及结果，配一些说明

（8）分析：那些收获或不足

实验报告名字：软件1703+姓名+实验X，下周上课之前交上



课程内容

发送

  倒数第三层被称为网络层，其中有网络的核心元素：地址。应用数据传到网络层时，会向里面加入ip地址，ip地址分为两部分-原ip地址、目的ip地址。ip地址有一个特征为逻辑地址，只有一个逻辑地址是不够的，因为逻辑地址可以更改。

  因此继续向下传播，传到倒数第二层-数据链路层，在这一层会曾家另一个地址-mac地址即物理地址，对pc来讲就是网卡的固话标识，mac地址是全球唯一的地址。

  【mac地址很难管理，因此还需要逻辑地址的存在】

  最后一个层-物理层，将数字信号转化为能够在电路上的电信号，光纤上的光信号

  接收方为相反的过程。

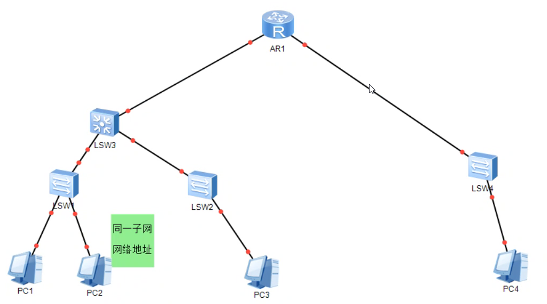

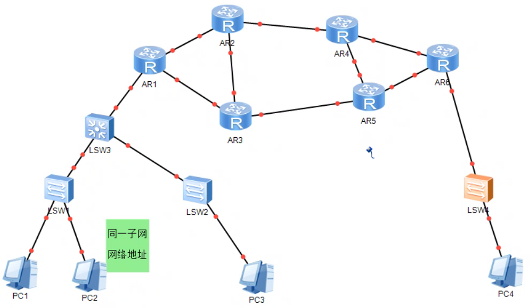

现实生活中常见的网络模型

  四个pc在同一个楼层，pc1 pc2同寝室链接在一个交换机上，pc1 pc2 pc3在同一个子网下，同一个子网中有相同的网络地址，他们可以自由通信。

  pc4 与其他的子网不同，要连接起来需要路由器，在路由器上每一个端口都有一个ip地址，他们具有不同的网段，路由器的作用为连接不同的网段，





  在互联网上有很多的路由器组成，每个路由器就是一个节点。交换机的作用来连接终端，路由器的作用为在不同路由器之间寻找路径。





                                                               三层交换机

  三层交换机虽然能够实现跳转，但在互联网上必须使用路由器。

  交换机上的端口较多且不能做地址的配置，路由器用来连接不同的子网，几个端口的ip地址必须属于不同子网

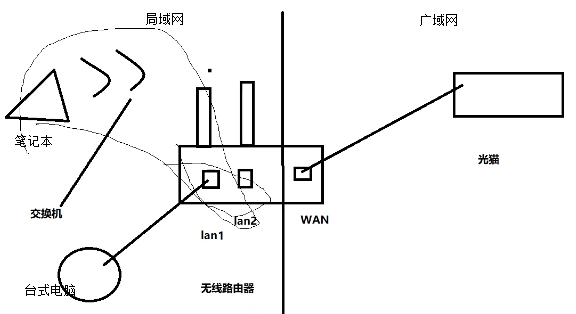

家庭上网状态



  路由器上有两个网口，lan1 lan2用网线来接，还有个口WAN用来接能够连到互联网的线，台式电脑直接连接，笔记本便需要无线信号连接， 有两个网段，左边是局域网的网段，右边是广域网的网段。







命令

  IPCONFIG  终端输入ipconfig

  解释输出内容：以太网指的是有线网络，VIrtualBox...虚拟网卡

                           无线局域网适配器WLAN

  （1）本地连接IPv6地址：

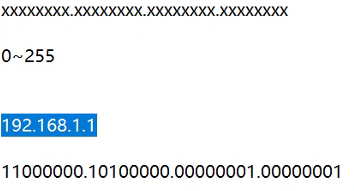

IPV4地址由32位减去全一全零，IPv6地址128位，我们只关注IPv4地址。

  对电脑来说，是32位的字符串，为了让人类看，我们每八位进行隔开，得到0-255范围内的数。

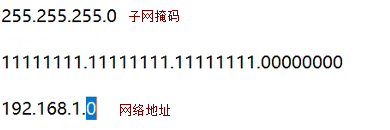

（2）子网掩码：pc所在子网的子网地址，藏在上面ip地址中（网络地址最后一位都是0）





                     根据网络地址将子网分为三类：

                        A类：前8位位网络位

                        B类：前16位网络位

                        C类：前24位网络位（家庭使用）





  （3） 默认网关：255.255.255.0 前24位位网络位，每个子网有且只有一个网关，要离开子网去其他子网，则需要利用网关。







终端输入 ipconfig/all，显示更详细的信息

  物理地址：12位的16进制组成，网卡固化的id,一般的配置物理地址用不上，数据传递必须要用，在路由器设置白名单放置别人蹭wifi用到的便是物理地址。

  DHCP已启用，使用了自动分配ip地址

  租约过期时间，不能老让你占着

  DNS服务器：互联网的核心设备，每个网站通过域名访问，域名要转化为可识别的ip地址，需要它。

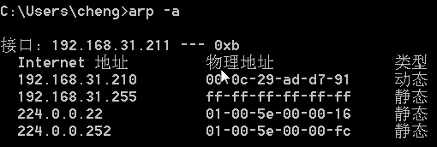

 ARP命令

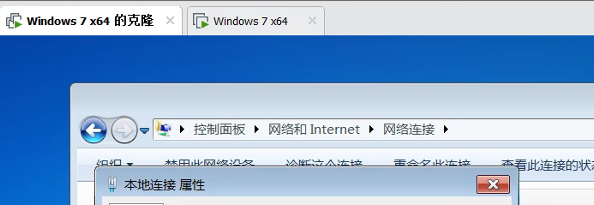

 修改ip地址





PING命令

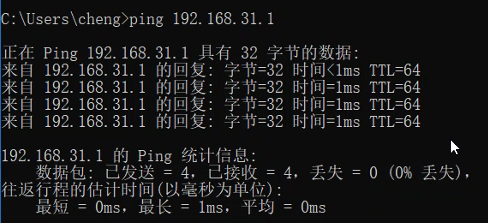

 查网关是否连通

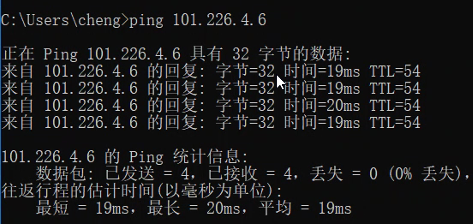

  查DNS服务器是否连通

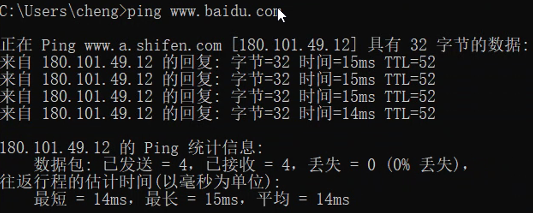

  ping域名





  下面变成了ping www.a.shifen.com,网站的主机名；180.101.49.12网站的ip地址

ping不停的发请求，会占用人家的网络资源

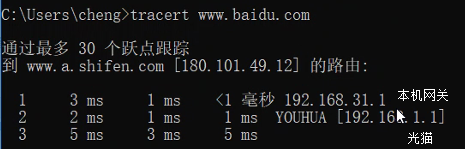

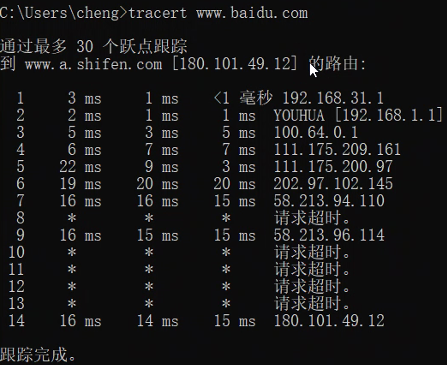

 tracert 查找传输路径

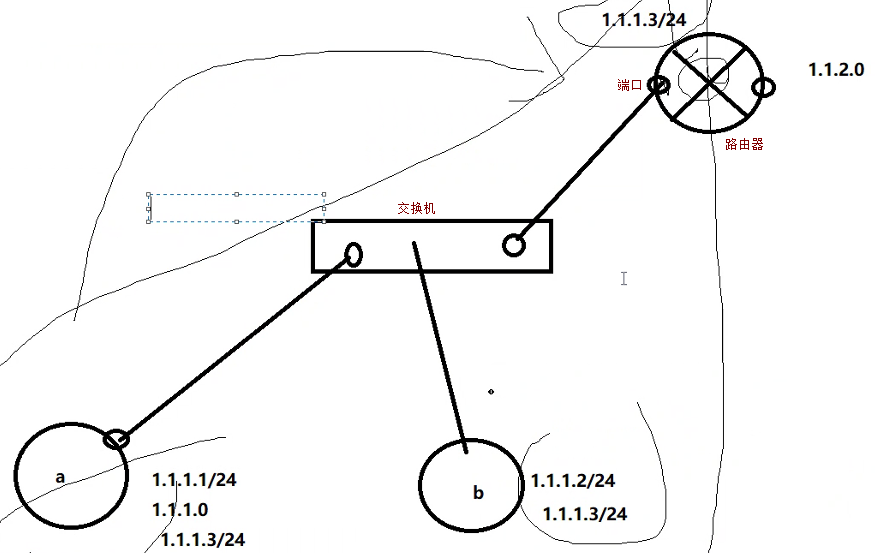

 子网内传需要MAC地址，子网向子网传用路由器，原ip地址，目标ip地址不变，MAC地址需要改变。

  交换机：查MAC地址和端口对照表

  路由器：查网络地址和端口、下一跳ip地址



config/all

配置ip

arp两个思考题

tracat
