实验4 8086标志寄存器及中断 201983290153吕轩皓

一、实验目的

1. 理解标志寄存器用途，理解常用标志位CF, ZF, OF, SF, TF, IF的用途和意义。

2. 理解条件转移指令je, jz, ja, jb, jg, jl等的跳转原理，掌握组合使用汇编指令cmp和条件转移指令实现

分支和循环的用法

3. 了解软中断指令的用法，体验和理解中断原理

4. 综合应用寻址方式和汇编指令完成简单应用编程

二、实验准备

复习教材「第10章 call和ret指令」、「第11章 标志寄存器」

学习教材「第12章 内中断 」、「第13章 int指令」三、实验内容

1. 实验任务1

源码:

assume cs:code, ds:data

data segment
   x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
   y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
data ends
code segment
start:
    mov ax, data
    mov ds, ax
    mov si, offset x
    mov di, offset y
    call add128

    mov ah, 4ch
    int 21h

add128:
    push ax
    push cx
    push si
    push di

    sub ax, ax

    mov cx, 8
s:  mov ax, [si]
    adc ax, [di]
    mov [si], ax

    inc si
    inc si
    inc di
    inc di
    loop s

    pop di
    pop si
    pop cx
    pop ax
    ret
code ends
end start

在debug环境中，分别实践、观察：

① add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？

add指令会影响寄存器CF,ZF.

② inc指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？

inc对寄存器CF没有影响

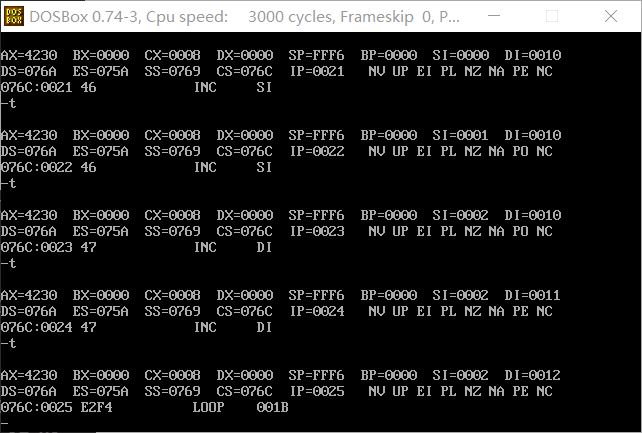

 修改后debug



① line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？

add si, 2

add di, 2

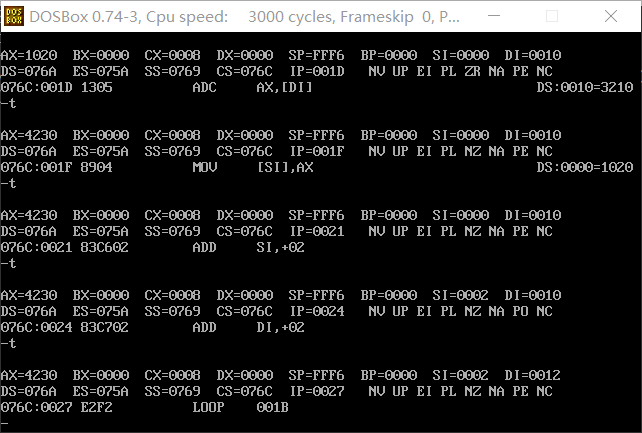

调试后发现本题可以替换,在这个实验里128位加法中未产生进位

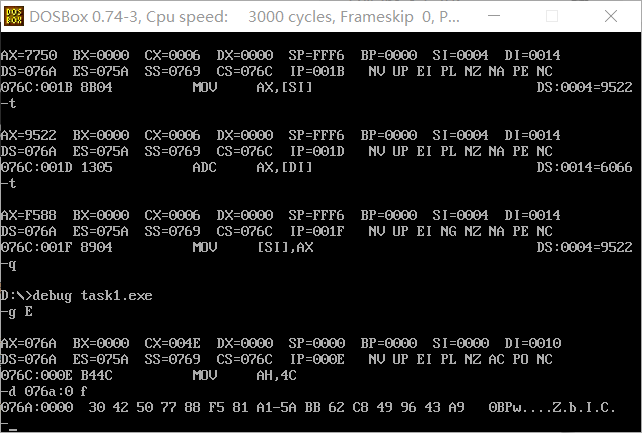

② 在debug中调试，观察数据段中做128位加之前，和，加之后，数据段的值的变化。



2. 实验任务2

使用任意文本编辑器，录入8086汇编源码task2.asm。

task2.asm

assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0
s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov ah, 2
        mov dl, 0ah
        int 21h

        mov cx, si
        mov si, 0
s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start

对源程序task2.asm进行汇编、链接，得到可执行文件task2.exe。

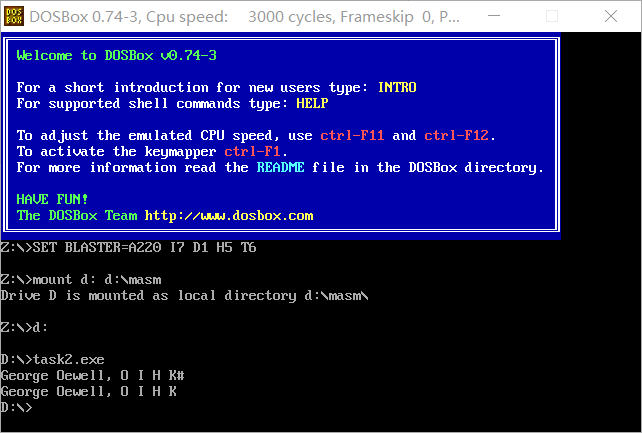

运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结果。结合运

行结果，理解代码并回答问题：





① 汇编指令代码line11-18，实现的功能是？

接收输入,当输入到#时输入截止,

② 汇编指令代码line20-22，实现的功能是？

回车效果

③ 汇编指令代码line24-30，实现的功能是？

将输入的字符串打印,但不输出#

3. 实验任务3



针对8086CPU，已知逻辑段定义如下：

data segment

x dw 91, 792, 8536, 65521, 2021

len equ $ - x

data ends

编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据

之间以空格间隔。

要求：

编写子程序printNumber

功能：以十进制形式输出一个任意位数的整数（整数范围0 ~ 65535）

入口参数：寄存器ax（待输出的数据 --> ax）

出口参数：无

编写子程序printSpace

功能：打印一个空格

入口参数：无

出口参数：无

在主体代码中，综合应用寻址方式和循环，调用printNumber和printSpace, 实现题目要求。

代码:

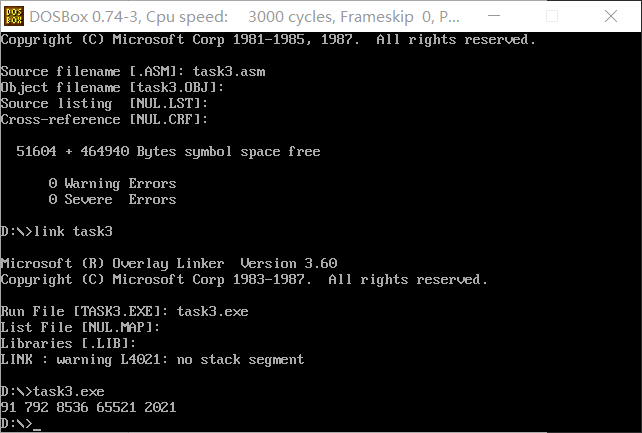

结果:





4. 实验任务4

针对8086CPU，已知逻辑段定义如下：

data segment

str db "assembly language, it's not difficult but tedious"

len equ $ - str

data ends

编写8086汇编源程序task4.asm，将data段中字符串里的小写字符转换成大写。

要求：

编写子程序strupr

功能：将包含任意字符的字符串中的小写字母变成大写

入口参数

(ds:si ) 字符串首地址的段地址和偏移地址分别送至ds和si

(cx) 字符串的长度

出口参数：无

在主体代码中，设置入口参数，调用strupr, 实现题目要求。

代码:

assume cs:code, ds:data

data segment
    str db "assembly language, it's not difficult but tedious"
    len = $ - str
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov si,offset str
    mov cx,len

    strupr:
    mov al,[si]
    call isLow

    and al,11011111b
    mov [si],al
        printUpperLetter:
        mov ah,2
        mov dl,[si]
        int 21h
    next:inc si
    loop strupr

    cmp cx,0
    je endd

    isLow:
    cmp al,'a'
    jb next
    cmp al,'z'
    ja next
    ret

    endd:mov ah, 4ch
    int 21h

code ends
end start

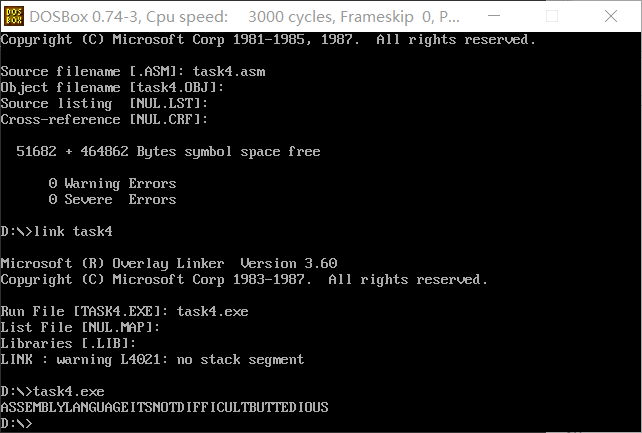

结果:





5. 实验任务5

使用任意文本编辑器，录入8086汇编源码task5.asm。

task5.asm



assume cs:code, ds:data

data segment
    str1 db "yes", '$'
    str2 db "no", '$'
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov ah, 1
    int 21h

    mov ah, 2
    mov bh, 0
    mov dh, 24
    mov dl, 70
    int 10h

    cmp al, '7'
    je s1
    mov ah, 9
    mov dx, offset str2
    int 21h

    jmp over

s1: mov ah, 9
    mov dx, offset str1
    int 21h
over:
    mov ah, 4ch
    int 21h
code ends
end start

对源程序task5.asm进行汇编、链接，得到可执行文件task5.exe。

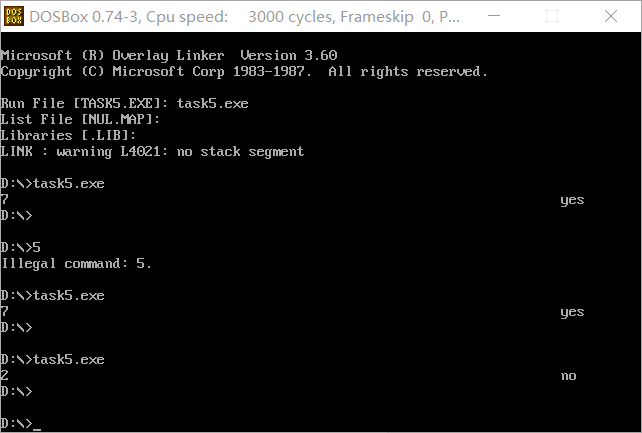

运行程序，输入7，观察结果。输入其他字符，观察结果。结合运行结果和注释，理解代码实现的功能。



 程序功能时判断输入是否为7,输入7输出yes,其他输出no



6. 实验任务6

实验任务1、2、3、5中使用了不少系统提供的中断例程。本实验任务中，要求自行实现一个42号软中断

例程，使得通过 int 42 或 int 2ah 软中断调用，实现在屏幕最下方中间以黑底绿字打印"welcome to

2049!"。

建议配合教材第12章学习理解并实践。

task6_1.asm

assume cs:code

code segment
start:
    ; 42 interrupt routine install code
    mov ax, cs
    mov ds, ax
    mov si, offset int42  ; set ds:si

    mov ax, 0
    mov es, ax
    mov di, 200h        ; set es:di

    mov cx, offset int42_end - offset int42
    cld
    rep movsb

    ; set IVT(Interrupt Vector Table)
    mov ax, 0
    mov es, ax
    mov word ptr es:[42*4], 200h
    mov word ptr es:[42*4+2], 0

    mov ah, 4ch
    int 21h

int42:
    jmp short int42_start
    str db "welcome to 2049!"
    len equ $ - str

    ; display string "welcome to 2049!"
int42_start:
    mov ax, cs
    mov ds, ax
    mov si, 202h

    mov ax, 0b800h
    mov es, ax
    mov di, 24*160 + 32*2

    mov cx, len
s:  mov al, [si]
    mov es:[di], al
    mov byte ptr es:[di+1], 2
    inc si
    add di, 2
    loop s

    iret
int42_end:
   nop
code ends
end start





task6_2.asm



assume cs:code

code segment
start:
    int 42

    mov ah, 4ch
    int 21h
code ends
end start



对汇编源程序task6_1.asm进行汇编、链接，得到可执行程序task6_1.exe。运行task6_1.exe，实现将

42号中断处理程序安装到0:200开始的连续内存空间，并设置中断向量表，使得将来通过 int 42 ，系统

可以跳转到中断处理程序。

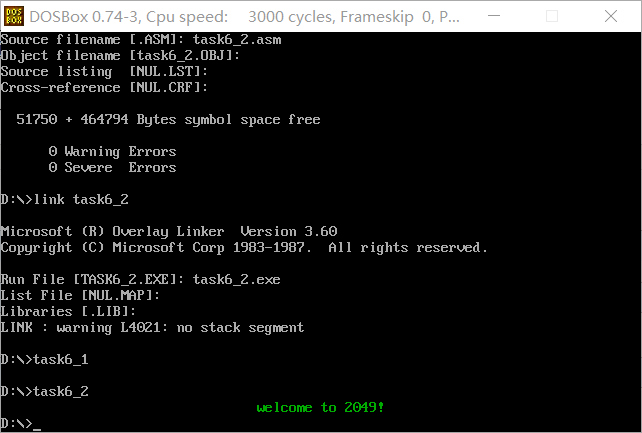

对汇编源程序task6_2.asm进行汇编、链接，得到可执行程序task6_2.exe。运行task6_2.exe。

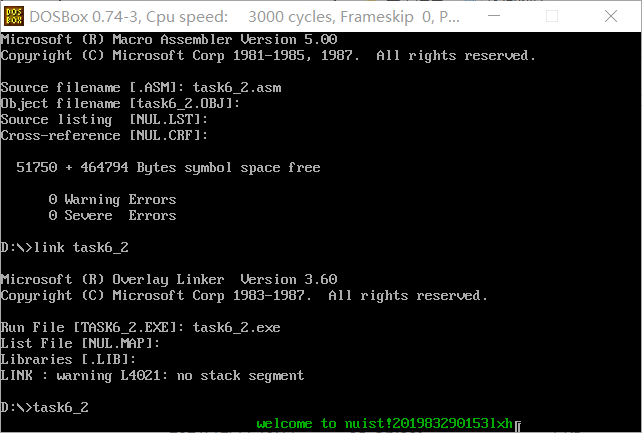

 自己编写后输出





 软中断是由程序执行的,执行int指令时,会产生中断信息,然后cpu会收到中断信息,执行改中断信息处理程序
