实验2 多个逻辑段的汇编源程序编写与调试 201983290153吕轩皓
1. 实验任务1
此实验任务中,包含4个子任务。逐一实践,结合实践观察、验证,回答问题。
任务1-1
对程序task1_1.asm进行汇编、连接,用debug加载、跟踪调试,基于结果,回答问题。
task1_1.asm
assume ds:data, cs:code, ss:stack
data segment
db 16 dup(0) ; 预留16个字节单元,初始值均为0
data ends
stack segment
db 16 dup(0) ;预留16个字节单元,初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 16 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start
① 在debug中将执行到line17结束、line19之前,
记录此时:寄存器(DS) = __076A__, 寄存器(SS) = __076B__, 寄存器(CS) = __076C__
① 假设程序加载后,code段的段地址是X,则,
data段的段地址是__X-2__, stack的段地址是__X-1__。
任务1-2
对程序task1_2.asm进行汇编、连接,用debug加载、跟踪调试,基于结果,回答问题。
task1_2.asm
assume ds:data, cs:code, ss:stack
data segment
db 4 dup(0) ; 预留4个字节单元,初始值均为0
data ends
stack segment
db 8 dup(0) ; 预留8个字节单元,初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 8 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start
① 在debug中将执行到line17结束、line19之前,
记录此时:寄存器(DS) = __076A__, 寄存器(SS) = __076B__, 寄存器(CS) = __076C__
① 假设程序加载后,code段的段地址是X,则,
data段的段地址是__X-2__, stack的段地址是__X-1__。
任务1-3
对程序task1_3.asm进行汇编、连接,用debug加载、跟踪调试,基于结果,回答问题。
task1_3.asm
assume ds:data, cs:code, ss:stack
data segment
db 4 dup(0) ; 预留4个字节单元,初始值均为0
data ends
stack segment
db 8 dup(0) ; 预留8个字节单元,初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 8 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start
assume ds:data, cs:code, ss:stack
data segment
db 20 dup(0) ; 预留20个字节单元,初始值均为0
data ends
stack segment
db 20 dup(0) ; 预留20个字节单元,初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
① 在debug中将执行到line17结束、line19之前,
记录此时:寄存器(DS) = __076A__, 寄存器(SS) = __076C__, 寄存器(CS) = __076E__
① 假设程序加载后,code段的段地址是X,则,
data段的段地址是__X-4__, stack的段地址是__X-2__。
任务1-4
对程序task1_4.asm进行汇编、连接,用debug加载、跟踪调试,基于结果,回答问题。
task1_4.asm
mov ax, stack
mov ss, ax
mov sp, 20 ; 设置初始栈顶
mov ah, 4ch
int 21h
code ends
end start
assume ds:data, cs:code, ss:stack
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 20
mov ah, 4ch
int 21h
code ends
data segment
db 20 dup(0)
data ends
stack segment
db 20 dup(0)
stack ends
end start
① 在debug中将执行到line9结束、line11之前,
记录此时:寄存器(DS) = __076C__, 寄存器(SS) = __076E__, 寄存器(CS) = __076A__
① 假设程序加载后,code段的段地址是X__076A__,则,
② data段的段地址是__X+2__, stack的段地址是 __X+4__。
任务1-5
基于上述四个实验任务的实践、观察,总结并回答:
① 对于如下定义的段,程序加载后,实际分配给该段的内存空间大小是 _向上取整[N/16]*16__。
xxx segment
db N dup(0)
xxx ends
② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中,伪指令 end start 改成 end , 哪一个程序仍然可以正确执行?结合实践观察得到的结论,分析、说明原因。
答:不写 start,程序从头开始执行,写了 start,程序从 start:标号处开始执行.
2. 实验任务2
编写一个汇编源程序,实现向内存单元b800:0f00 ~ b800:0f9f连续160字节,依次重复填充十六进制数
据03 04。
Tips:
1. 在实验1的实验任务3中,做过达到同样效果的实验。但当时是通过debug的f命令实现填充的。这一 次,要求编程实现。
在debug中,使用f命令,向内存单元批量填写数据。
-f b800:0f00 0f9f 03 04
把内存单元区间b800:0f00 ~ b800:0f9f连续160个字节,依次重复填充十六进制数据03 04。
2. 编程实现时,注意进制问题、字节顺序问题。编写后,运行程序,如果与实验1的实验任务3结果不一 致,说明程序编写有错误。
代码:
3. 实验任务3
已知8086汇编源程序task3.asm代码片段如下。
task3.asm
xxx segment
db N dup(0)
xxx ends
assume cs:code
data1 segment
db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends
data2 segment
db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends
data3 segment
db 16 dup(0)
data3 ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start
要求:
① 编程实现把逻辑段data1和逻辑段data2的数据依次相加,结果保存到逻辑段data3中。
② 在debug中加载、反汇编、调试。在数据项依次相加前,和相加后,分别查看三个逻辑段data1,
data2, data3对应的内存空间,确认逐一相加后,结果的确保存在了逻辑段data3中。
反汇编:
运行结果:
4. 实验任务4
已知8086汇编源程序task4.asm代码片段如下。
task4.asm
assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends
data2 segment
dw 8 dup(?)
data2 ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start
要求:
① 补全程序,实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。
② 汇编、连接后,在debug中加载程序,运行到line15程序退出前,使用d命令查看数据段data2对应的
内存空间,确认是否实现题目要求。
反汇编:
运行结束:
5. 实验任务5
使用任意文本编辑器,录入汇编源程序task5.asm。
task5.asm
assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends
data2 segment
dw 8 dup(?)
data2 ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
assume cs:code, ds:data
data segment
db 'Nuist'
db 2, 3, 4, 5, 6
data ends
code segment
start:
mov ax, data
mov ds, ax
阅读源程序,从理论上分析源代码的功能,尤其是line15-25,循环实现的功能是什么,逐行理解每条指 令的功能。 对程序进行汇编、链接,得到可执行文件,运行并观察结果。
答:这里出现了彩色的NUIST
使用debug工具对程序进行调试,执行到程序返回前,即line25执行之后、line27执行之前,观察结果。
源代码中line19的作用是?
答:line19的作用是使用and运算,使得小写的nuist变成大写
修改line4里5个字节单元的值,重新汇编、链接、运行,观察结果。
基于观察,分析、猜测这里的数值作用是什么
改变line4

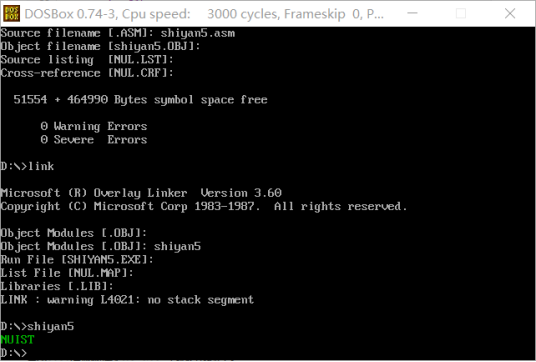

代码:这里出现了绿色的NUIST,可见line4行的作用应该是控制颜色,2代表绿色.
6. 实验任务6
已知8086汇编源程序task6.asm代码片段如下。
task6.asm
assume cs:code, ds:data
data segment
db 'Pink Floyd ' ; 16字节
db 'JOAN Baez ' ; 16字节
db 'NEIL Young ' ; 16字节
db 'Joan Lennon ' ; 16字节
data ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start
要求:
① 补全程序,将data段中的每行第一个单词从大写->小写。
② 在debug中加载程序,反汇编,执行到line13退出前,用d命令查看data段对应的内存空间,确认每行第一个单词已经由大写->小写。
反汇编:
运行结束:
7. 实验任务7
问题场景描述:
Power idea公司1975年-1979年的基本情况如下:
程序task7.asm的逻辑段data中(line4-6),已经定义好了这些数据。
task7.asm
要求:
① 补全程序,实现题目要求,把年份、收入、雇员人数、人均收入,以结构化方式写入table段中。
表格中,每行数据,在逻辑段table中占16个字节,各项数据占据字节大小分配如下。期中,数据之间用空格间隔。
mov ah, 4ch
int 21h
code ends
end start
assume cs:code, ds:data, es:table
data segment
db '1975', '1976', '1977', '1978', '1979'
dw 16, 22, 382, 1356, 2390
dw 3, 7, 9, 13, 28
data ends
table segment
db 5 dup( 16 dup(' ') ) ;
table ends
code segment
start:
mov ah, 4ch
int 21h
code ends
end start

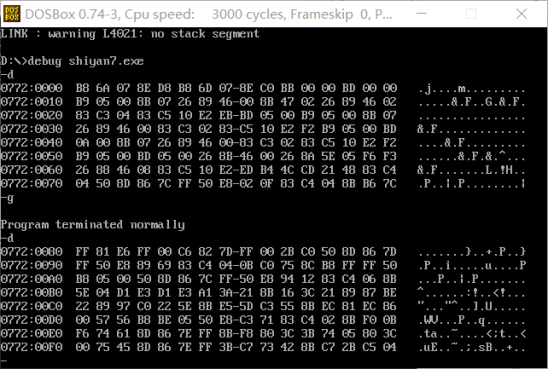

② 汇编、连接后,在debug中加载、调试程序。灵活、合理使用u命令、g命令、d命令,显示刚开始逻 辑段table的数据信息,以及,结构化存入数据后,数据段table的数据信息,确认实现题目要求。
数据存储成功
