三层交换机与单臂路由

1.什么是三层交换技术

三层交换机就是路由器与交换机的结合体，但是没有nat和VPN技术。

不同VLAN之间无法直接通信的，需要借助三层交换机或者单臂路由

三层交换机就能很好的解决，不同VLAN之间通信的问题。

三层交换机的原理就是：一次路由，多次转发。

2.三层交换机原理

三层交换机实现vlan之间通信的原理：

每一个 vlan都会虚拟出一个虚拟接口，然后在虚拟接口上配置ip地址

工作原理：

①主机A给B发送单播数据包

②交换机查找FIB表，找到下一跳地址

③查找下一跳地址对应的邻接关系的2层封装信息

④转发

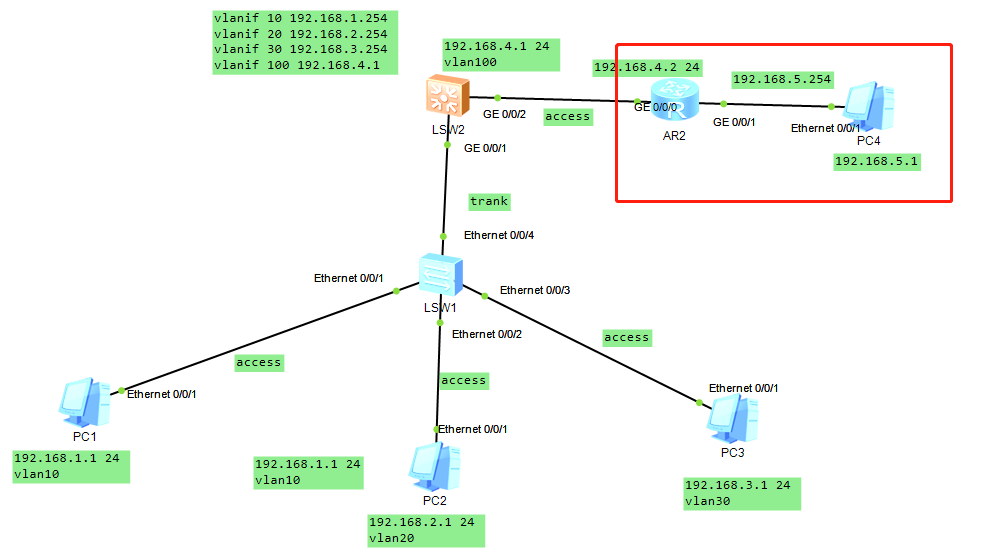

3.三层交换机拓补设置



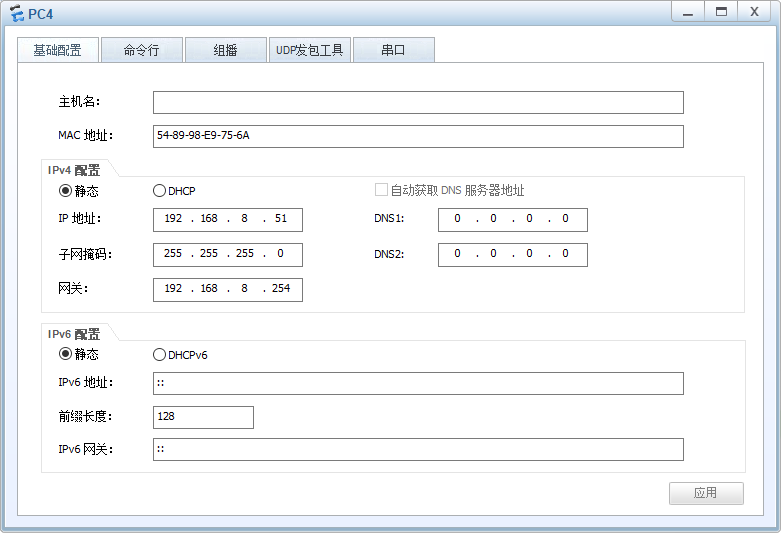

 1.先根据图片中，这是好主机的IP地址等信息

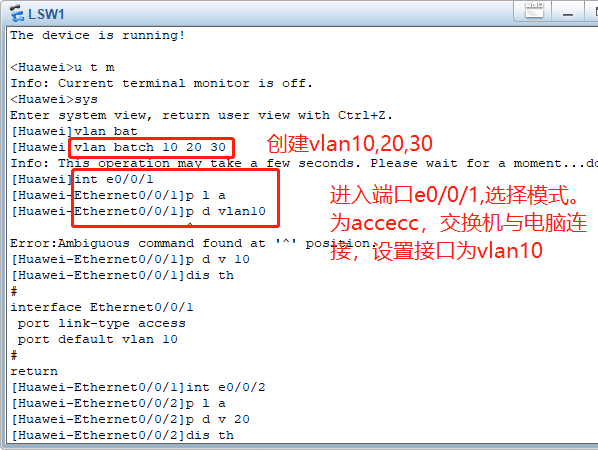

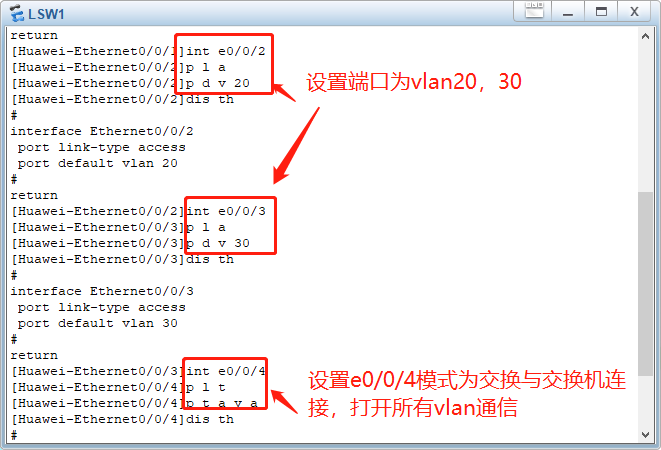

 2.进入交换机 LSW1，给端口e0/0/1，e0/0/2，e0/0/3，设置好VLAN10,LAN20,LAN30,注意连接模式为access,端口是e开头的



 进入到第二个交换机中

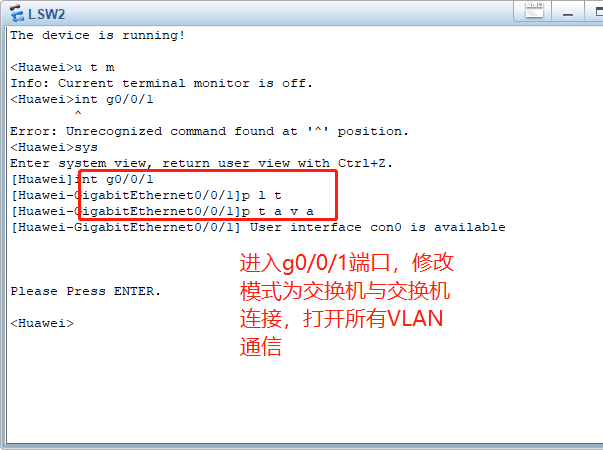

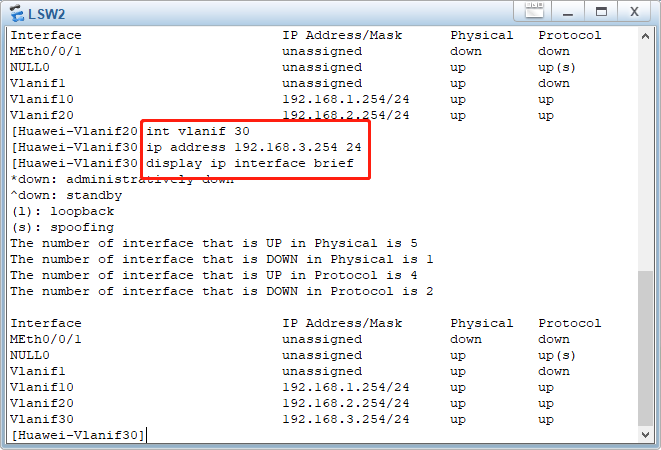

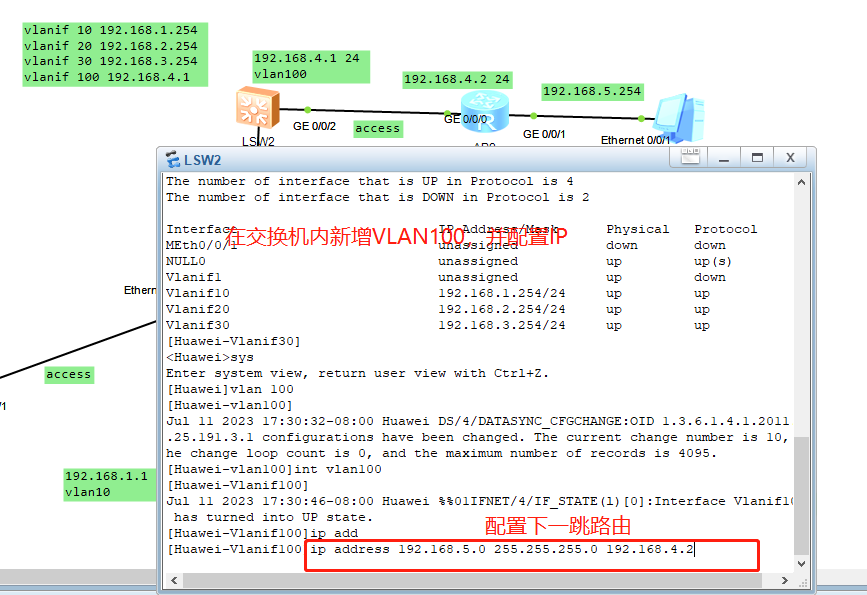

在三层交换机上配置的VLAN接口为虚接口

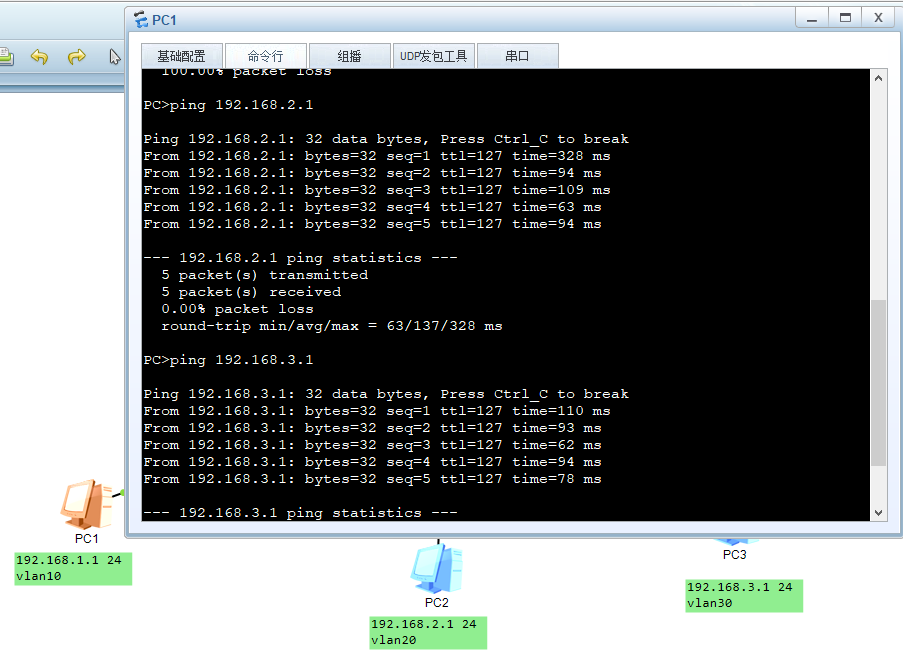

 这样PC就可以相互通信







单臂路由

总结，三层交换机能够很好的实现不同VLAN之间的通信，但是不具备NAT,VPN等技术

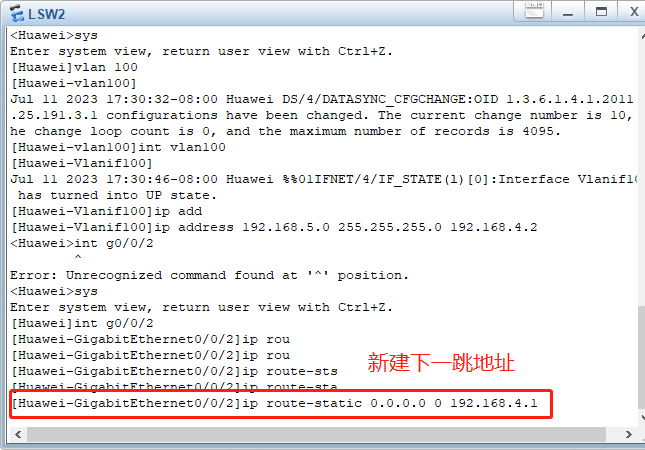

所以有了单臂路由的技术，在三层交换机上面再增加一个路由器与客户机

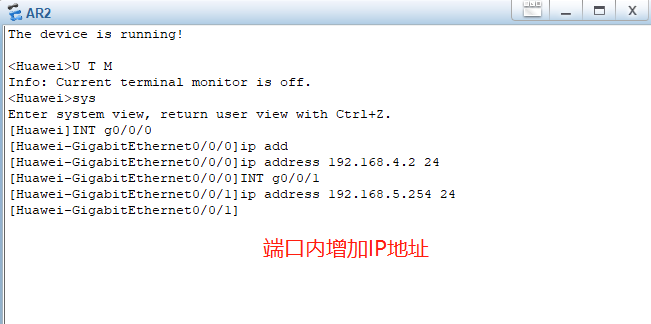

路由器端口增加IP地址
