ospf LSA详解

OSPF的LSA（链路状态通告）详解

LSA（Link-State Advertisement）是OSPF协议的核心组件，用于描述网络拓扑和路由信息。路由器通过交换LSA构建链路状态数据库（LSDB），并基于此计算最短路径树。以下是OSPF中主要LSA类型的详细解析：

---

一、LSA通用头部

所有LSA共享一个20字节的头部，结构如下：

字段	长度（字节）	说明
LS Age	2	LSA的存活时间（秒），最大3600秒。超过则从LSDB中移除）。
Options	1	可选功能标识（如支持外部路由、NSSA等）。
LS Type	1	LSA类型（1~7等）。
Link State ID	4	唯一标识LSA的ID（具体含义根据LS类型变化）。
Advertising Router	4	生成该LSA的路由器的Router ID。
LS Sequence Number	4	序列号（用于检测新旧LSA，序列号越大越新）。
LS Checksum	2	LSA内容的校验和（确保数据完整性）。
Length	2	LSA总长度（含头部）。

---

二、LSA类型详解

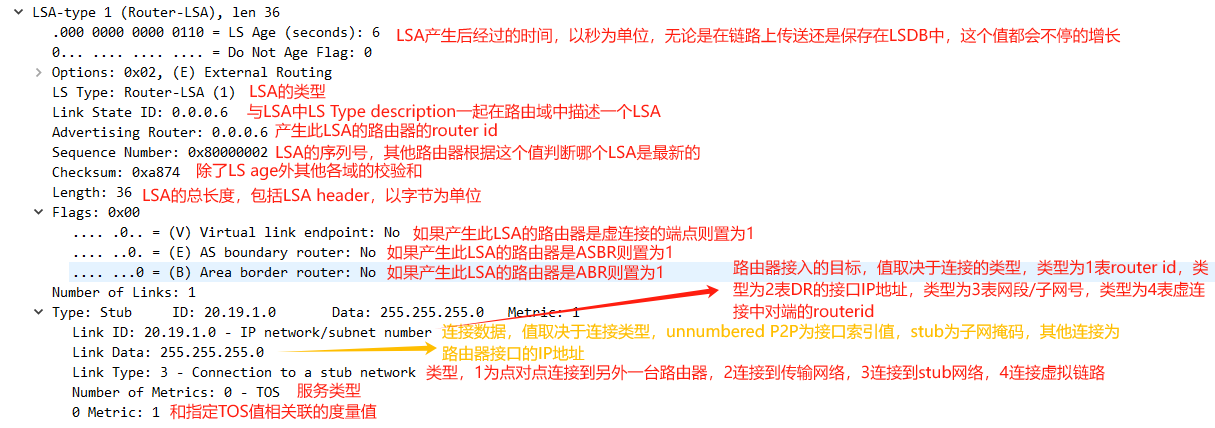

1. Type 1 LSA（Router LSA）

• 作用：描述路由器直连的链路状态，每个路由器在所属区域内生成。


• 关键字段：

  • 链路类型：直连链路的类型（如点到点、广播网络、虚链路等）。
  • 链路ID：标识链路的目标（如邻居路由器ID或网络地址）。
  • 链路数据：接口IP地址或子网掩码。
  • 度量值（Metric）：链路的开销（Cost）。

• 传播范围：仅在所属区域内泛洪。

---

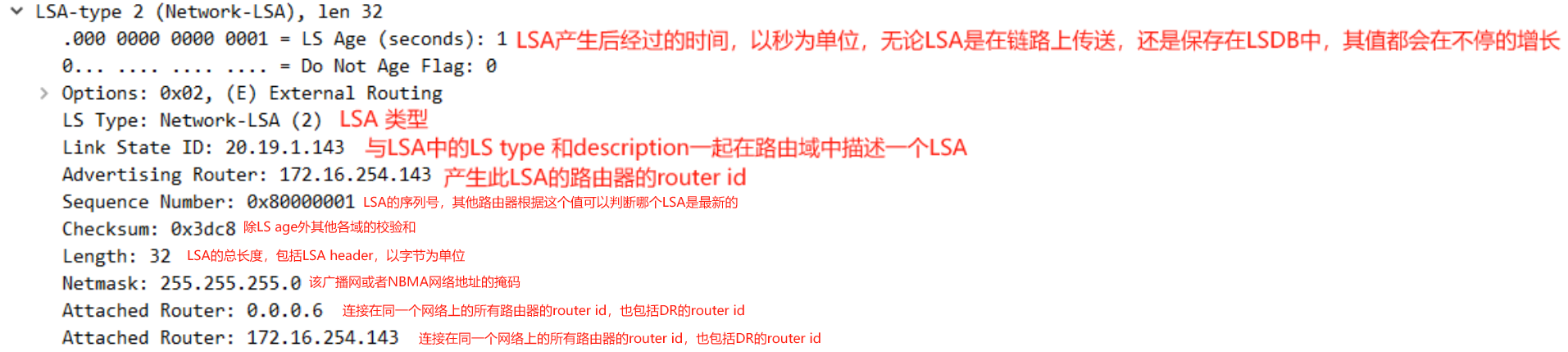

2. Type 2 LSA（Network LSA）

• 作用：由DR（Designated Router）生成，描述广播网络（如以太网）中的所有连接的路由器。


• 关键字段：

  • 网络掩码：广播网络的子网掩码。
  • 路由器列表：所有连接到该网络的路由器的Router ID。

• 传播范围：仅在所属区域内泛洪。

---

3. Type 3 LSA（Summary LSA）

• 作用：由ABR（Area Border Router）生成，用于区域间路由汇总，描述其他区域的子网路由。
• 关键字段：
  • 网络地址和掩码：目标子网的信息。
  • 度量值：从ABR到目标子网的开销。
• 传播范围：跨区域泛洪（从源区域到其他区域）。

---

4. Type 4 LSA（ASBR Summary LSA）

• 作用：由ABR生成，描述如何到达ASBR（自治系统边界路由器）。
• 关键字段：
  • ASBR的Router ID：标识外部路由的引入者。
  • 度量值：从ABR到ASBR的开销。
• 传播范围：跨区域泛洪（除末梢区域外）。

---

5. Type 5 LSA（AS External LSA）

• 作用：由ASBR生成，描述外部路由（如从RIP、BGP引入的路由）。
• 关键字段：
  • 外部网络地址和掩码：目标外部网络。
  • 外部度量类型：
    • Type 1：外部开销与OSPF内部开销累加。
    • Type 2：仅使用外部开销（默认）。
  • 转发地址（Forwarding Address）：可选，指定数据包的下一跳。
• 传播范围：泛洪到整个OSPF自治系统（除末梢区域）。

---

6. Type 7 LSA（NSSA External LSA）

• 作用：在NSSA（Not-So-Stubby Area）区域内，由ASBR生成，用于在NSSA中传递外部路由。
• 关键字段：与Type 5 LSA类似，但仅在NSSA内泛洪。
• 传播范围：
  • 在NSSA区域内泛洪。
  • 由ABR转换为Type 5 LSA后传递到其他区域。

---

三、特殊区域中的LSA限制

区域类型	允许的LSA类型	说明
骨干区域（Area 0）	所有类型	无限制。
普通区域	Type 1-5	接收区域内和区域间路由。
末梢区域（Stub）	Type 1-3, Type 4	禁止Type 5 LSA，由ABR下发默认路由。
完全末梢（Totally Stubby）	Type 1-2	仅保留区域内路由和ABR下发的默认路由。
NSSA	Type 1-4, Type 7	允许Type 7 LSA（外部路由），由ABR转换为Type 5 LSA。

---

四、LSA的生命周期

1. 生成：当网络拓扑变化时（如接口UP/DOWN），路由器生成新LSA。
2. 泛洪：通过OSPF报文（LSU）洪泛到相关区域。
3. 老化：LS Age每秒递增，超过MaxAge（3600秒）则被删除。
4. 更新：若LSA内容变化，生成新序列号的LSA替换旧条目。

---

五、总结

LSA是OSPF动态路由的基石，不同类型的LSA描述了网络的不同部分：

• 区域内拓扑：Type 1、Type 2 LSA。
• 区域间路由：Type 3、Type 4 LSA。
• 外部路由：Type 5、Type 7 LSA。

暂无其他LSA抓包，以后再补充
