ospf报文详解

OSPF协议通过5种报文类型实现邻居发现、链路状态同步和路由计算。所有OSPF报文共享公共报文头，后续根据不同报文类型携带特定数据。以下是各报文的详细解析：

---

一、OSPF公共报文头

每个OSPF报文以24字节的头部开始，结构如下：

字段	长度（字节）	说明
版本（Version）	1	OSPF版本（OSPFv2为2，OSPFv3为3）。
类型（Type）	1	报文类型（1=Hello，2=DBD，3=LSR，4=LSU，5=LSAck）。
报文长度（Length）	2	整个报文（含头部）的总长度（单位：字节）。
Router ID	4	发送该报文的路由器ID（唯一标识）。
Area ID	4	报文所属的区域ID（Area 0为骨干区域）。
校验和（Checksum）	2	用于校验报文完整性（不包含认证字段）。
认证类型（Auth Type）	2	0=无认证，1=明文认证，2=MD5认证（OSPFv3使用IPv6原生安全机制）。
认证数据（Auth Data）	8	明文密码或MD5摘要（根据认证类型填充）。

---

二、OSPF报文类型详解

1. Hello报文（Type 1）

• 作用：发现并维护邻居关系，确认邻居存活。


• 关键字段：

  字段	说明
  网络掩码（Network Mask）	发送接口的子网掩码（必须与邻居一致）。
  Hello间隔（HelloInterval）	发送Hello报文的时间间隔（默认10秒）。
  Dead间隔（RouterDeadInterval）	邻居失效时间（默认40秒）。
  邻居列表（Neighbors）	已收到的邻居Router ID列表。
  优先级（Priority）	用于DR/BDR选举（默认1，0表示不参与选举）。
  DR/BDR的Router ID	当前网络的DR和BDR的Router ID。

• 触发条件：

  • 周期性发送（默认每10秒）。
  • 接口激活时立即发送。

• 组播地址：

  • 广播网络：224.0.0.5（所有OSPF路由器）。
  • DR/BDR与邻居通信：224.0.0.6（仅DR/BDR监听）。

---

2. DBD报文（Database Description，Type 2）

• 作用：描述本地LSDB的摘要信息，用于同步链路状态数据库。


• 关键字段：

  字段	说明
  接口MTU（MTU）	发送接口的最大传输单元（需与邻居一致）。
  序列号（Sequence）	用于保证DBD报文顺序传输。

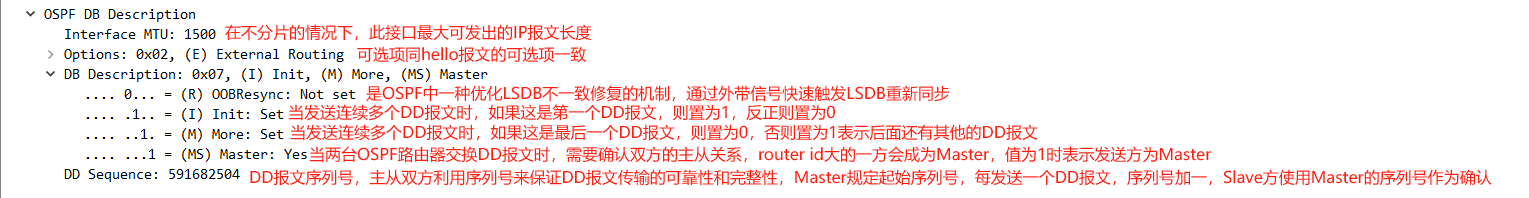

  I/M/MS位	- I位：是否为第一个DBD报文。 - M位：是否还有后续报文。 - MS位：主从关系（1=主，0=从）。
  LSA头部列表	本地LSDB中所有LSA的摘要（仅包含LSA头部）。

• 交互流程：

  1. 主从选举：通过比较Router ID，确定主路由器（Master）控制DBD交换顺序。
  2. DBD交换：主从路由器交替发送DBD报文，携带本地LSDB的LSA摘要。

---

3. LSR报文（Link State Request，Type 3）

• 作用：请求缺失的LSA详细信息。


• 关键字段：

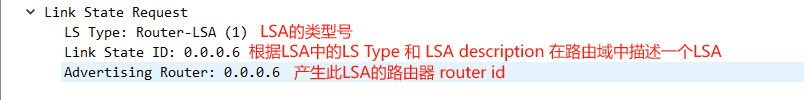

  字段	说明
  LSA类型（LS Type）	请求的LSA类型（如Type 1、Type 5等）。
  链路状态ID（Link State ID）	标识特定LSA的ID（如路由器ID或网络地址）。
  通告路由器（Advertising Router）	生成该LSA的路由器的Router ID。

• 触发条件：当路由器收到DBD报文后，发现本地LSDB缺少某些LSA时，发送LSR请求。

---

4. LSU报文（Link State Update，Type 4）

• 作用：携带具体的LSA信息，用于更新邻居的LSDB。


• 关键字段：

  字段	说明
  LSA数量（# LSAs）	报文中包含的LSA条目数量。
  LSA列表	一个或多个完整的LSA条目（包含链路状态类型、ID、序列号等）。

• 触发条件：

  • 收到LSR请求时，发送对应的LSA。
  • 网络拓扑变化时，主动洪泛更新的LSA。

---

5. LSAck报文（Link State Acknowledgment，Type 5）

• 作用：确认收到LSU报文，确保可靠性。

• 关键字段：

  字段	说明
  LSA头部列表	需要确认的LSA的头部信息（类型、链路状态ID、通告路由器等）。

• 交互方式：

  • 显式确认：单独发送LSAck报文。
  • 隐式确认：通过回复LSU报文捎带确认（较少使用）。

---

三、OSPF报文交互流程

以邻居关系建立和LSDB同步为例：

1. Hello报文：发现邻居并协商参数（区域ID、认证、Hello/Dead间隔等）。
2. DBD报文：交换LSDB摘要，确定主从关系。
3. LSR/LSU/LSAck：请求、发送和确认缺失的LSA，最终同步LSDB。
4. SPF计算：所有路由器独立运行Dijkstra算法，生成路由表。

---

四、常见问题与排查

• 邻居关系卡在ExStart/Exchange状态：

  • 原因：接口MTU不匹配或DBD报文丢失。
  • 解决：检查两端MTU配置，确保一致（ip ospf mtu-ignore可跳过MTU检查）。

• LSA无法洪泛：

  • 原因：区域划分错误或LSA过滤配置不当。
  • 解决：确认区域设计（如NSSA区域是否允许Type 7 LSA）。

---
