VRRP技术

1.技术背景

在局域网中，如果只有唯一 的一个网关设备，那么网关出口出现异常的时候，可能导致单点故障，使所有以该设备为出口（网关）的终端，都无法访问其他网段。

所以引入了多网关备份的情况。

手动静态地更改网关地址，会出现比较长时间的网络终端；---协议，自动的检测和重新收敛；

2.VRRP基本概念

名称：虚拟路由冗余协议Virtual Route Redundancy Protocol---VRRP

1）VRRP组（VRID）：一组运行了VRRP协议的三层设备，由多个路由器组成，属于同一个VRRP组的VRRP路由器相互交互报文；

2）成员角色：

　　主路由器（Master）：

　　　　　　掌握虚拟路由器（代言人）；

　　　　　　接收和处理所有发给虚拟路由器的流量和数据；

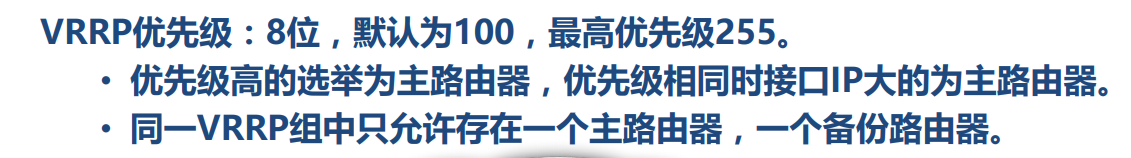

　　选举规则：

　　　　　　比较优先级，越大越优先；范围：0-255，缺省值：100；

　　　　　　255特殊含义：主网关的拥有者，如果某一台路由器的IP和虚拟IP配置相同时，该设备的优先级会自动升级为255；

　　　　　　比较接口IP地址，越大越优先；

　　　　　　

　　备份路由器（backup）：

　　　　　　监控主路由器；---监听

　　　　　　当主路由器出现故障时，立刻成为新的主路由器，接替主路由器的工作；

　　　　　　优先级仅次于主路由器；

　　　　　　接收到目的MAC为虚拟MAC的数据帧直接丢弃不转发；

　　一个网段中Master只能有一台，而Backup可以有多台；

　　虚拟路由器：

　　　　　　虚拟IP地址和虚拟MAC地址，用于配置的真实网关IP归属；

　　　　　　虚拟MAC：格式为0000-5E00-01XX（XX对应VRID），虚拟路由器使用虚拟MAC地址回应对虚拟IP的ARP请求；

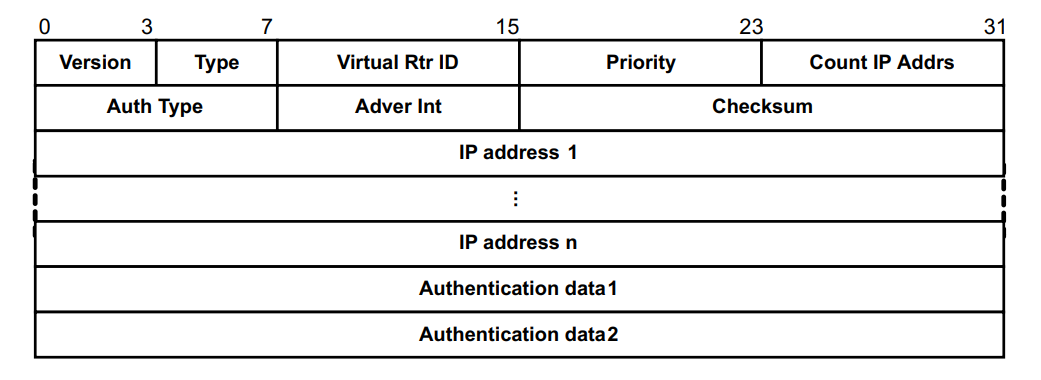

3）VRRP协议报文格式：

　　VRRP协议报文时Master路由器以组播的方式，定时发送的VRRP报文；

　　VRRP协议报文使用固定的组播地址224.0.0.18进行发送；

　　VRRP消息：用于选举和维护VRRP成员角色；---advertisement/annuocement

　　　　通告周期：1次/S，hold time=3S

　　VRRP报文是通过IP来承载的，VRRP协议标识为112，同时IP包头中的TTL值为255；

　　

　　Type：advertisement/announcement

　　Virtual Rtr ID：VRID虚拟组ID

　　Auth Type：0（不认证），1（明文认证），2（密文认证）

　　Adver Int：通告报文时间间隔，默认为1S

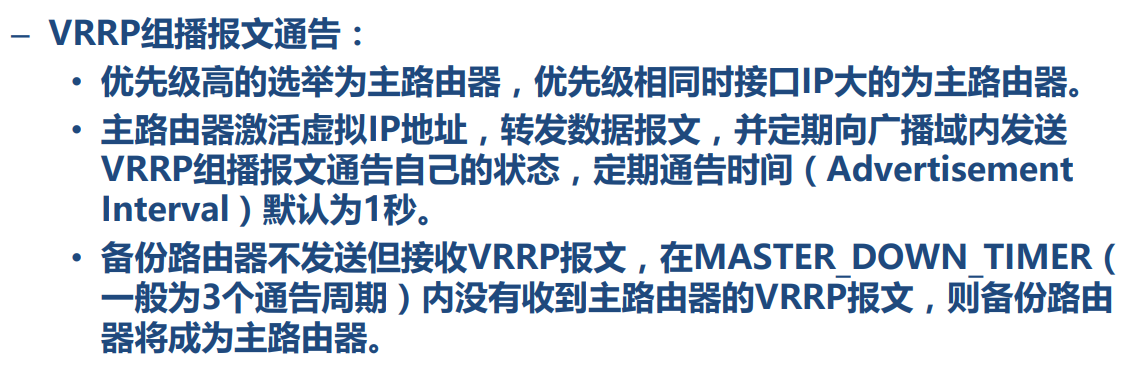

4）VRRP工作过程：

　　

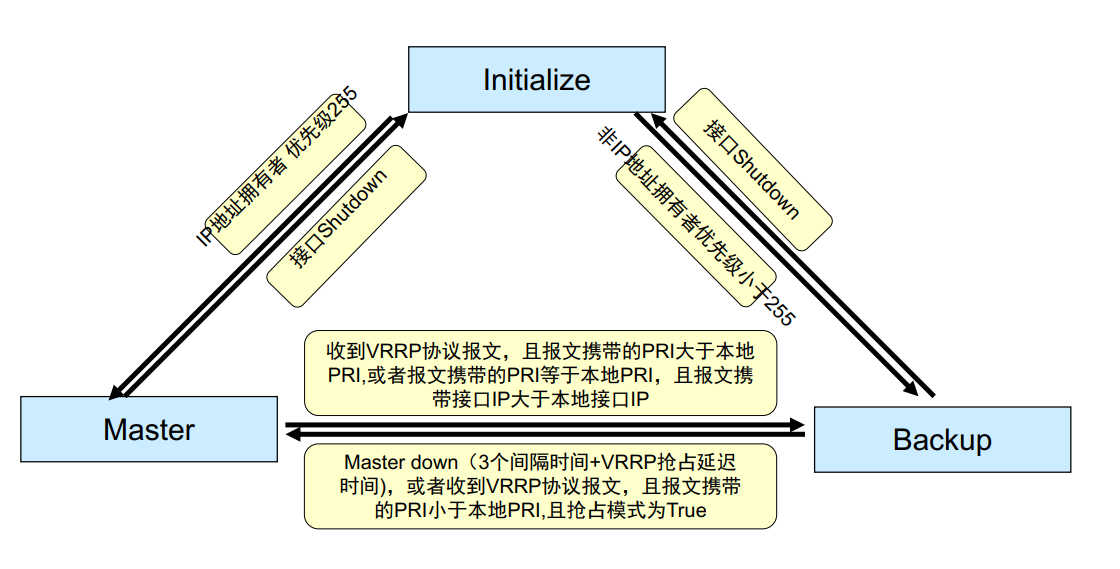

5）VRRP协议状态机：

　　

6）VRRP选举后：

　　VRRP虚拟IP地址的ARP响应：

　　主路由器激活虚IP地址，同时也激活该IP对应的虚MAC地址，主机发送虚IP地址ARP请求时，主路由器使用虚MAC进行ARP响应；

　　备份路由器不激活虚拟IP地址，也不激活虚拟MAC地址，更不进行虚IP的ARP响应，也不接受目的MAC是虚MAC的报文；

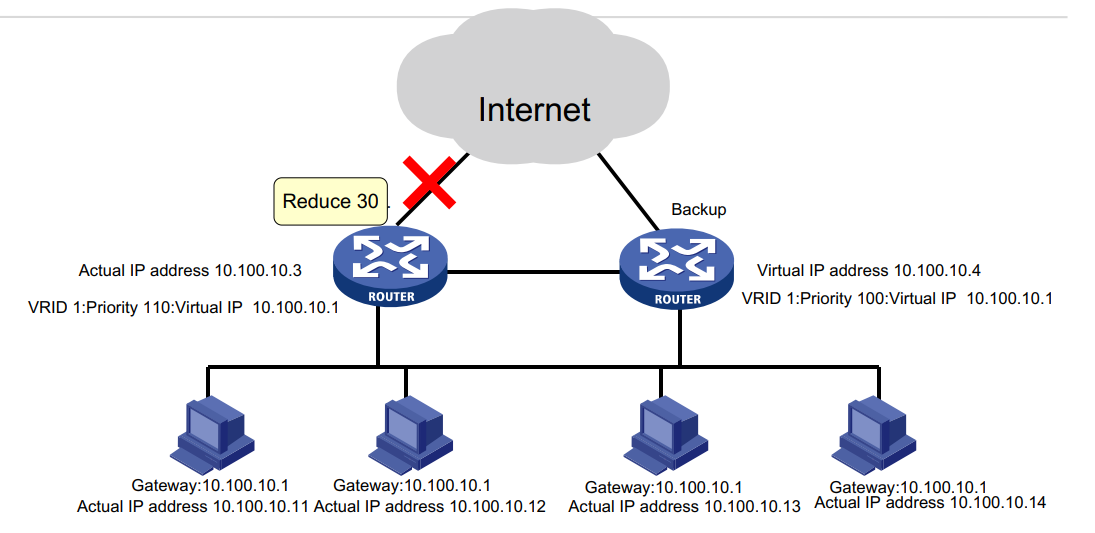

7）VRRP跟踪接口功能：

　　

　　当Master路由器连接上行链路的接口处于Down状态时，路由器主动降低自己的优先级，使得备份组内重新选择Master，承担转发任务；

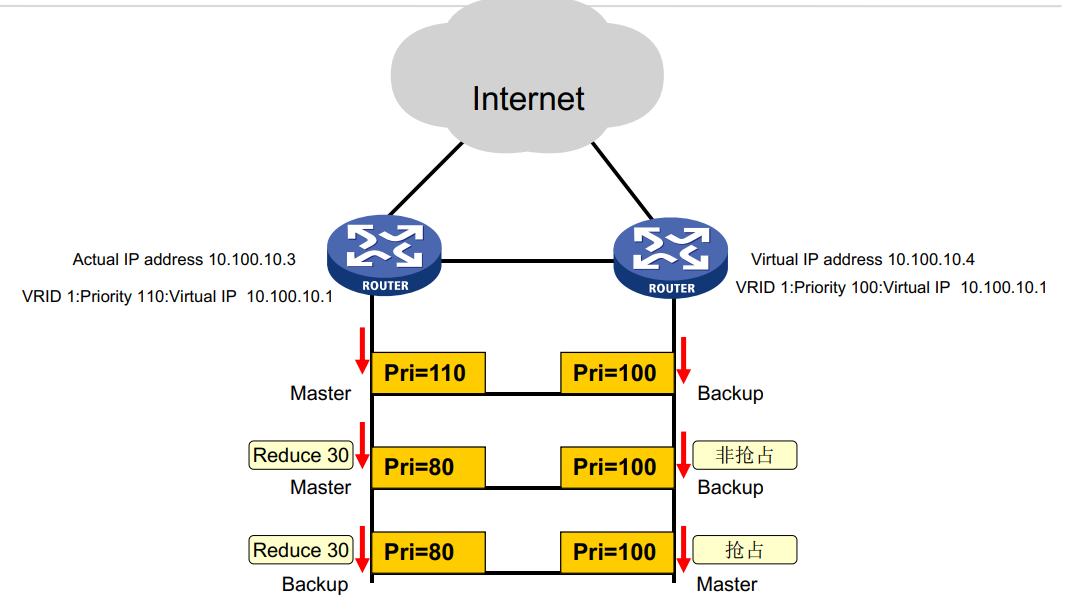

8）VRRP抢占：

　　

　　当路由器使能VRRP功能后，会根据优先级确定自己在备份组中的角色。

　　当优先级发生变化后，根据VRRP模式确认VRRP状态。

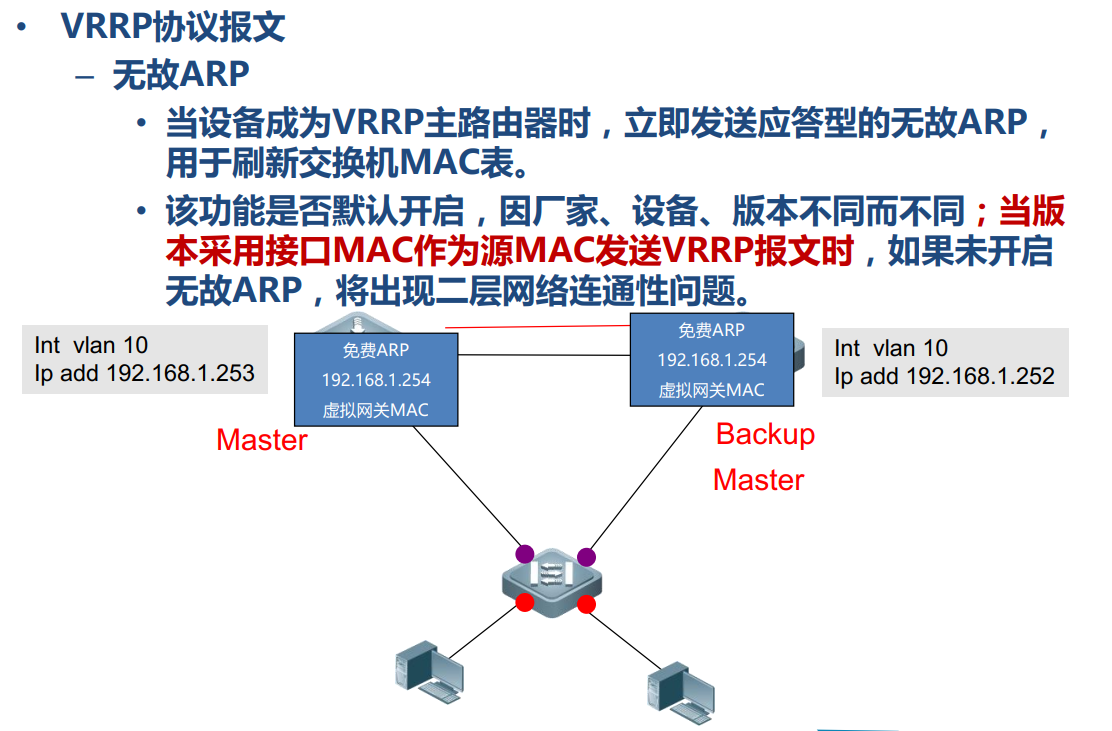

9）刷新MAC表
