零极图

零极图是建立在Z变换上的直观分析工具。





•  零极点为复数时共轭成对出现。
• h(n)的形状主要由极点与单位圆的关系决定。零点影响较小。

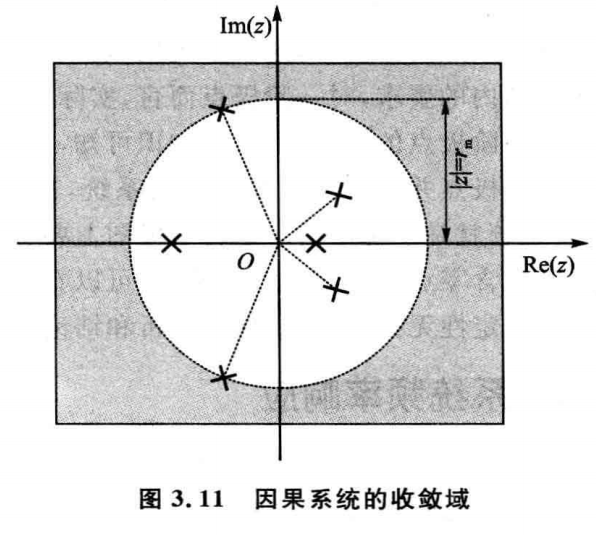

• 收敛域：收敛域必定不包含极点（极点处H(z)=∞，不收敛）。因果系统的极点确定，收敛域就确定了。（收敛域：离原点最远的极点外的范围）



• 系统稳定性：收敛域包含单位圆|z|=1时，即极点都在单位圆内时，h(n)绝对可积，系统稳定。
