网络知识点总结_02
传输层 TCP头部 + 上层数据 -->数据段
协议：TCP UDP

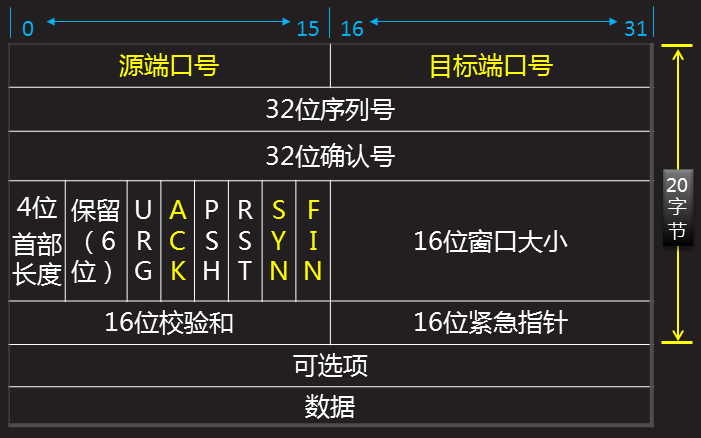

TCP的封装格式：
TCP:Transmission Control Protocol
传输控制协议
面向连接的协议
传输效率低
FTP(21) Telnet(23) SMTP(25) DNS(53) HTTP(80)

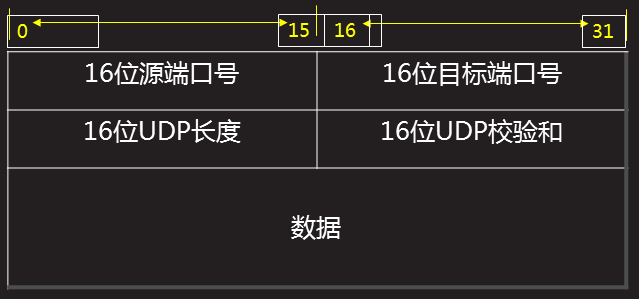

UDP的封装格式：
UDP:User Datagram Protocol
用户数据报
不可靠的、无连接的服务
传输效率高
TFTP(69) DNS(53) NTP(123)
一.访问控制
1> ACL的配置
定义：读取头部信息，根据规则进行过滤
头部{ IP报头（源、目标地址） + TCP报头（源端口、目标端口） } + 数据
上图中为什么需要交换机：省路由器的接口！
2> 访问控制列表的类型
标准访问控制列表：
基于源IP地址过滤（列表号是1-99）
扩展访问控制列表：
基于原IP地址、目的IP地址、指定协议、端口（列表号是100-199）
3> 配置（路由器）
标准ACL配置1:
注：单独拒绝192.168.2.1，放行其他数据。 0.0.0.0，0是不校验
Router(config)#access-list 1 deny 192.168.2.1 0.0.0.0 或
Router(config)#access-list 1 deny host 192.168.2.1
Router(config)#access-list 1 permit any
（为什么要这句，匹配即停止，不匹配则隐含拒绝！）
在出或者入接口，应用acl
Router(config-if)#ip access-group 1 in（out）
取消：
Router(config)#no access-list 1
查看：
Router#show access-lists
标准ACL配置2:
单独允许192.168.2.1，拒绝全部
Router(config)#access-list 1 permit 192.168.2.1 0.0.0.0 或
Router(config)#access-list 1 permit host 192.168.2.1
Router(config-if)#ip access-group 1 in
扩展ACL配置:
Router(config)#access-list 101 deny tcp host 192.168.1.0 0.0.0.255 host 192.168.2.2 eq 80
Router(config)#access-list 101 permit ip any any
Router(config-if)#ip access-group 101 in
注：拒绝192.168.1.0网段访问192.168.2.2的80服务
二.静态NAT
1> NAT Network Address Translation 网络地址转换
***********************
作用：将内网IP翻译成公网IP，使内网能连接外网。
节省合法IP地址
处理地址重叠
安全性
缺点：
延迟增大
配置和维护的复杂性
私有IP地址的分类：
A类：10.0.0.0 -- 10.255.255.255
B类：172.16.0.0 -- 172.31.255.255
C类：192.168.0.0 -- 192.168.255.255
********************************
实现方式：静态转换 端口多路复用(PAT)
静态转换（Static Translation）
原理：拼接封装，类似于打标记
出：内网局部IP+内网全局IP-->外网
回：外网-->内网全局IP-->内网局部IP(10.10.10.1,不去10.10.10.2，因为有标记）
配置：在路由器的内网一侧端口（一般为网关）和外部一侧端口（一般为公网IP 分别配置IP地址，no shutdown
Router(config)#ip nat inside source static tcp 内网单点IP 公网IP
在内部和外部端口上启用NAT：
Router(config)#interface g0/1（外）
Router(config-if)#ip nat outside
Router(config)#interface g0/0（内）
Router(config-if)#ip nat inside
注：内网各主机的网关是192.168.1.254，配置在路由器内侧
此转换只转换了一台主机上外网，有两个思路：
1.外网只有一个，只买了一家，万一外网没网了怎么办？
解决：将不同的内网IP转换为不同的公网IP
2.静态转换只转换了1台主机访问外网，多台或者所有怎么配置？
解决：一个公网IP只能绑定一各内网IP，多个内网IP能上网，要么买多个公网IP，要么用PAT。
端口映射：
Router(config)#ip nat inside source static tcp 192.168.1.1 80 100.0.0.2 80
注：静态装换真是内网能上网，那外网访问内网的服务就需要开内网的端口，与外网的端口匹配，映射的是端口，外网可以访问内网的服务。
端口多路复用（Port Address Translation）
作用：改变内网外出数据包的源IP地址和端口，并进行地址转换，使内部所有主机均可共享一个合法IP实现外网访问，节约IP。
配置：使用acl定义内部ip地址
Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255（只允许了1.0网段）
使用pat复用外网接口地址
Router(config)#ip nat inside source list 1 interface g0/1 overload
（g0/1，在路由器对外端口转换）
在内部和外部端口上启用NAT：
Router(config)#interface g0/1（外）
Router(config-if)#ip nat outside
Router(config)#interface g0/0（内）
Router(config-if)#ip nat inside
注：静态转换还得映射端口，PAT端口也给转换了
静态转换和PAT，路由器两边内外网端口都要配IP，都要启用转换。
三.STP Spanning Tree Protocol（交换机）
作用：配置阻塞接口，逻辑上断开网络环路，组织广播风暴。线路故障，阻塞激活。（备份冗余的作用）
来源：复杂的网络拓扑实现备份冗余的时候，防止交换机形成环路又能实现备份冗余和负载均衡。
配置阻塞：交换机三环逆时针同vlan中，第一个主根，第二个次根，则次根的下一个（逆时针）链路将阻塞。（即逻辑上断开环路，防止广播风暴，但整个链路是通的）
命令：
配置主根：（交换机1）
Switch(config)#spanning-tree vlan 1 priority 24576 或
Switch(config)#spanning-tree vlan 1 root primary
配置次根：（交换机2）
Switch(config)#spanning-tree vlan 1 priority 28672 或
Switch(config)#spanning-tree vlan 1 root secondary
理解：

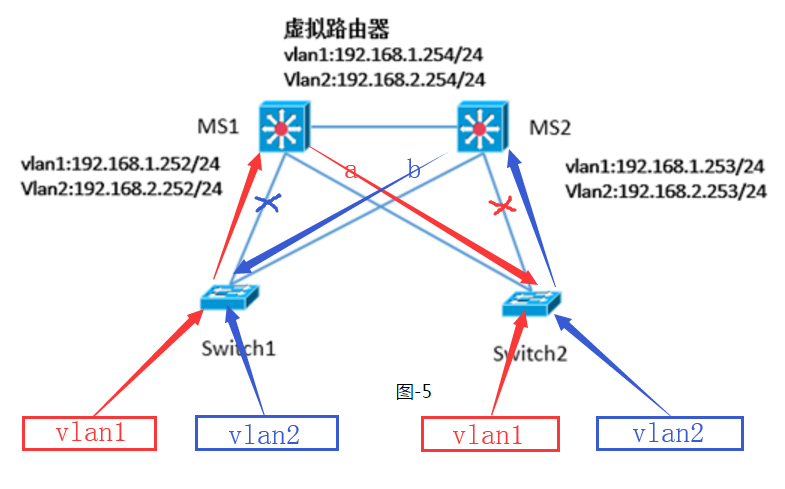

vlan1数据传输如图所示，如果红a链路段断裂，则红x链路激活，网络还是畅通
vlan2数据传输如图所示，如果蓝b链路段断裂，则蓝x链路激活，网络还是畅通
理论实现步骤：
1.MS1底层客户机配置IP，网关（1.1-->1.252,2.1-->2.252）
MS2底层客户机配置IP，网关（1.2-->1.253,2.2-->2.253）
2.所有交换机连接的接口，配置中继链路:
二层交换机：Switch(config-if-range)#switchport mode trunk
三层交换机：
Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk
3.所有交换机创建Vlan2,配置MS1为vlan1的活跃路由器、vlan2的备份路由器，MS2为vlan1的备份路由器、vlan2的备份路由器，实现负载均衡的效果
配置vlan IP：
MS1:
vlan1配置IP:
Switch(config-if)#ip address 192.168.1.252 255.255.255.0
Switch(config-if)#no shutdown
vlan2配置IP:
Switch(config-if)#ip address 192.168.2.252 255.255.255.0
MS2:
vlan1配置IP:
Switch(config-if)#ip address 192.168.1.253 255.255.255.0
Switch(config-if)#no shutdown
vlan2配置IP:
Switch(config-if)#ip address 192.168.2.253 255.255.255.0
配置对应vlan主次根：
MS1:
Switch(config)#spanning-tree vlan 1 root primary
Switch(config)#spanning-tree vlan 2 root secondary
MS2:
Switch(config)#spanning-tree vlan 2 root primary
Switch(config)#spanning-tree vlan 1 root secondary
开启热备份功能:(创建虚拟网关254）
MS1:
vlan 1:
Switch(config-if)#standby 1 ip 192.168.1.254
Switch(config-if)#standby 1 priority 105（主根）
Switch(config-if)#standby 1 preempt（先占据主导地位）
vlan 2:
Switch(config-if)#standby 2 ip 192.168.2.254
MS2:
vlan 1:
Switch(config-if)#standby 1 ip 192.168.1.254
vlan 2:
Switch(config-if)#standby 2 ip 192.168.2.254
Switch(config-if)#standby 2 priority 105（主根）
Switch(config-if)#standby 2 preempt（先占据主导地位）
++++++++++++++++++++++++
