Verilog——半加器详解

1. 半加器：用于计算两个一位二进制相加，不考虑低位进位。
   （1） 我们现在假设一下：a和b都是输入信号，cout是输出信号，sum是求和
   （2） 那么它们的真值表可以表示为：
   ~~~~ 加数a 加数b 进位cout 和数sum

   根据真值表，可以快速的得到输入输出关系（逻辑结构）是：
   cout = a^b（表示a异或b）也就是(a&(_b)+b&(a))
   sum = a&b（表示a与b，也就是and(sum,a,b)）
   （3） 下面，我们分结构描述、行为描述和数据流描述来写半加器的源代码
   在此之前，Vivado的安装说明以及使用说明参见微信公众号“空谷小莜蓝”获取
   ① 我们创建的新工程的名字就叫做：half_add，我们首先来看的就是结构描述：我们在Design Sources中创建一个新的仿真文件：half_add1，在Simulation Sources中创建一个新的测试文件：tb_half_add1，准备工作就是这样
   ② 在half_add1中写的仿真源代码是：

   module half_add1
   (
   input a,b,
   output cout,sum
   /开始在模块中声明了输入信号：a,b和输出信号cout和sum/
   );
   //下面开始结构描述,操作关键字（输出,输入1，输入2,…输入n）
   xor(cout,a,b);
   and(sum,a,b);
   //上面的两行分别表示：a和b进行异或运算值传递给cout，a和b进行与运算值传递给sum
   endmodule

③ 测试文件源代码是：
在tb_half_add1中：

module tb_half_add1();
reg Ain,Bin;//定义两个寄存器型的测试信号Ain和Bin
reg clk;//clk是时钟
wire sum1,cout1;//声明2个线网型的信号sum1和cout1
initial
	begin//#表示时延，开始的时候电流可能有点不稳定，后面Ain和Bin代表信号的初始化
		#1
		Ain = 0;
		Bin = 0;
		clk = 0;
	end
always #5 clk = ~clk;//这个#5也表示时延5个周期，并且always可以用于组合逻辑和时序逻辑，clk = ~clk必须有时延，否则会形成“死锁”,代表时序逻辑，信号在这儿停留5个周期
always @(posedge clk)//这个表示触发条件是：边沿触发
	begin//这个表示产生随机数
		Ain = {$random} % 2;
		Bin = {$random} % 2;
	end
half_add1 u1(Ain,Bin,sum1,cout1);//这个是调用原来的仿真文件，我们这个是顺序对应，所以不需要.a(a)这么写了
endmodule

④ 下面，我们就可以在Vivado中进行仿真测试了

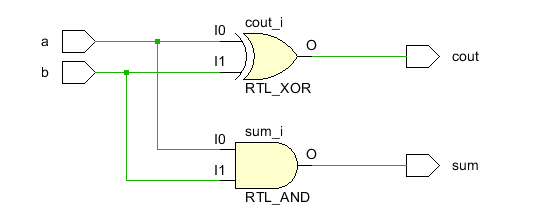

可以得到RTL电路图：

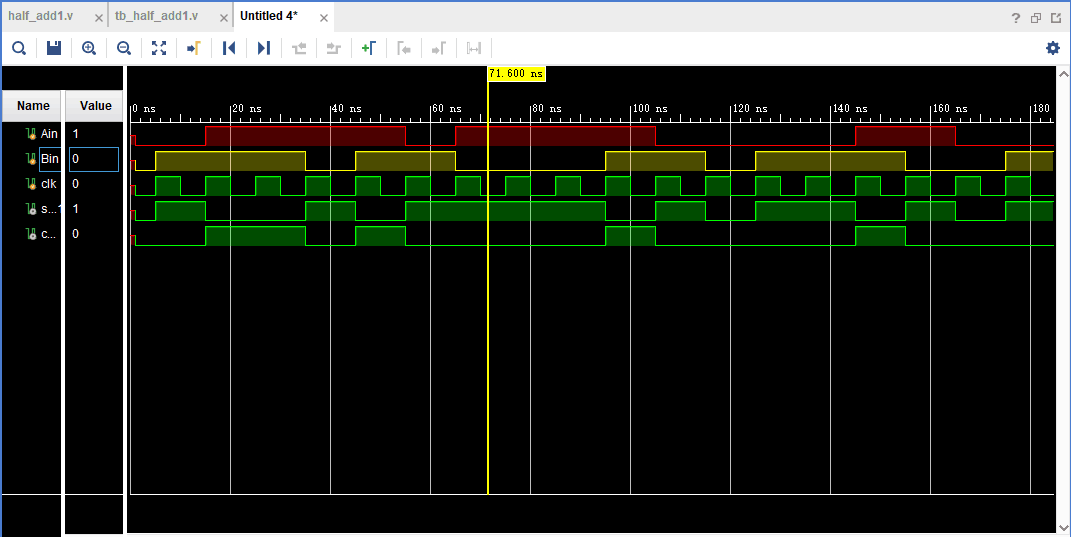

和仿真波形图：

（4） 行为描述
创建的仿真文件和测试文件分别是：half_add2和tb_half_add2
① 仿真文件代码是：

module half_add2
(
	input a,b,
	output cout ,sum
);
reg sum ,cout;
always @(a or b)
	begin
		case({a,b})//表示多分支选择
			2'b00:begin//2'b00之类的代表位宽为2的二进制数
				sum = 0;
				cout = 0;
				end
			2'b01:begin
				sum = 1;
				cout = 0;
				end
			2'b10:begin
				sum = 1;
				cout = 0;
				end
			2'b11:begin
				sum = 0;
				cout = 1;
				end
		endcase
	end
endmodule

② 测试文件代码是：

module tb_half_add2();
	reg Ain,Bin;
	reg clk;//时钟
	wire sum2,cout2;
	initial
		begin
			#1
			Ain = 0;
			Bin = 0;
			clk = 0;
		end
	always #5 clk = ~clk;
	always @(posedge clk)
		begin
			Ain = {$random} % 2;
			Bin = {$random} % 2;
		end
		half_add2 hadder2(Ain,Bin,sum2,cout2);
endmodule

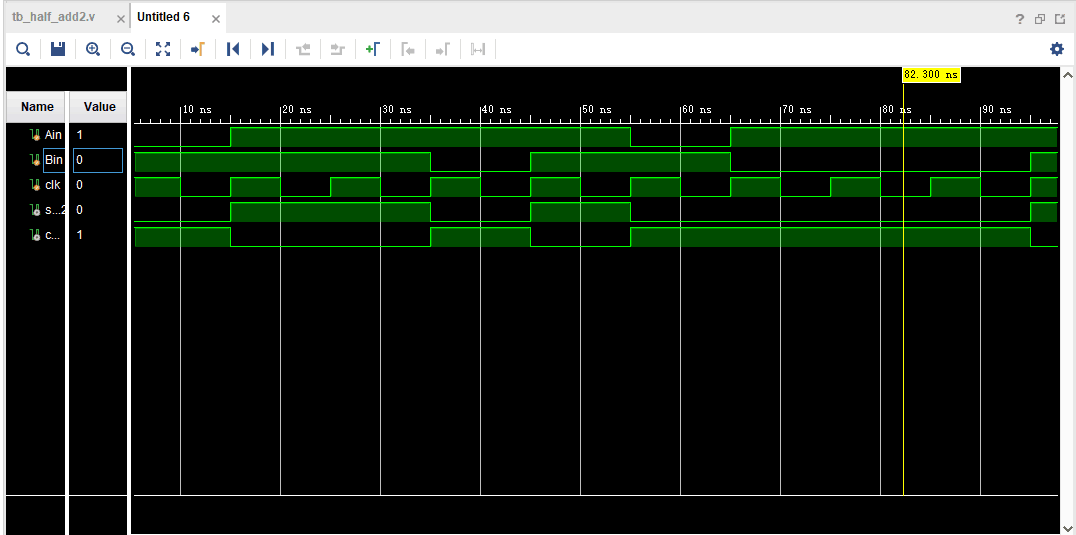

仿真波形图是：

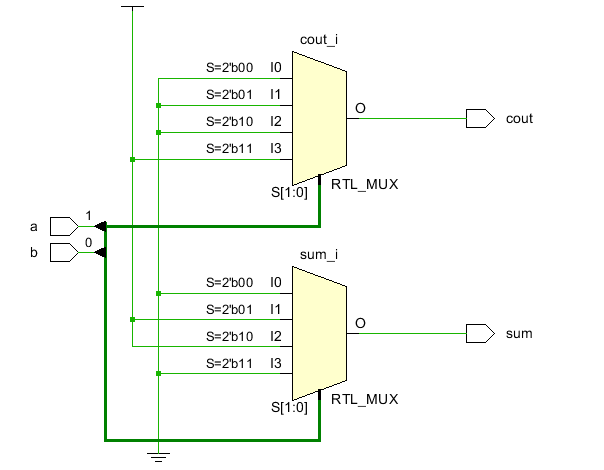

RTL电路图是：

（5） 数据流描述：
创建的仿真文件和测试文件分别是：half_add3和tb_half_add3
① 仿真文件源代码是：

module half_add3
(
	input a,b,
	output sum,cout
);
assign sum = a^b;
assign cout = a&b;
endmodule

② 测试文件源代码是：

module tb_half_add3();
reg Ain,Bin;
reg clk;
wire sum3,cout3;
initial
	begin
		#1
		Ain = 0;
		Bin = 0;
		clk = 0;
	end
always #5 clk = ~clk;
always @(posedge clk)
	begin
	Ain = {$random}%2;
	Bin = {$random}%2;
	end
half_add3 u3(Ain,Bin,sum,cout);
endmodule

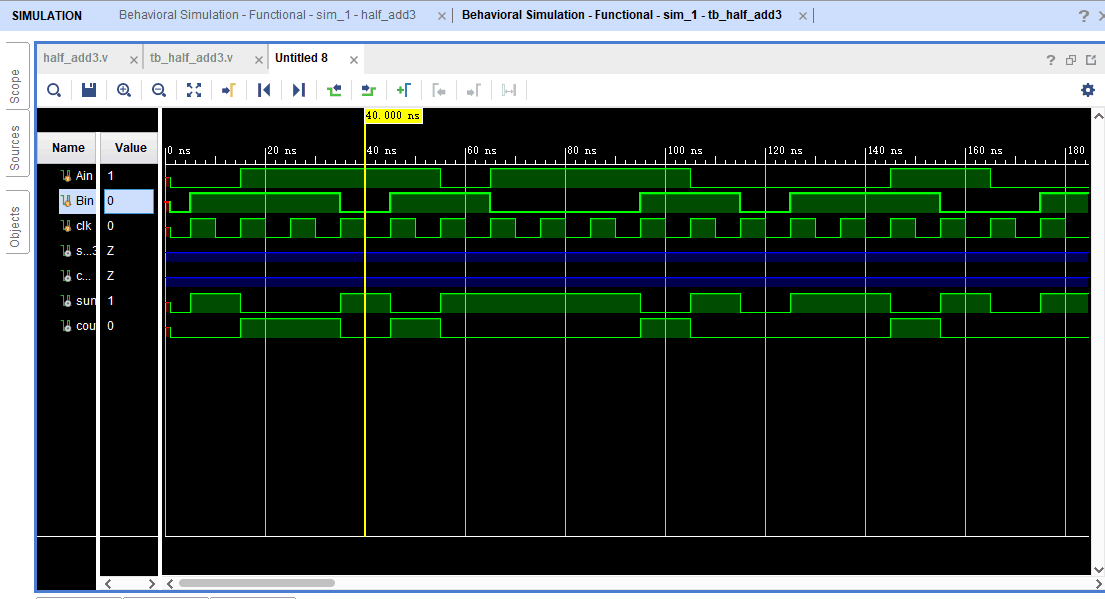

仿真波形图是：

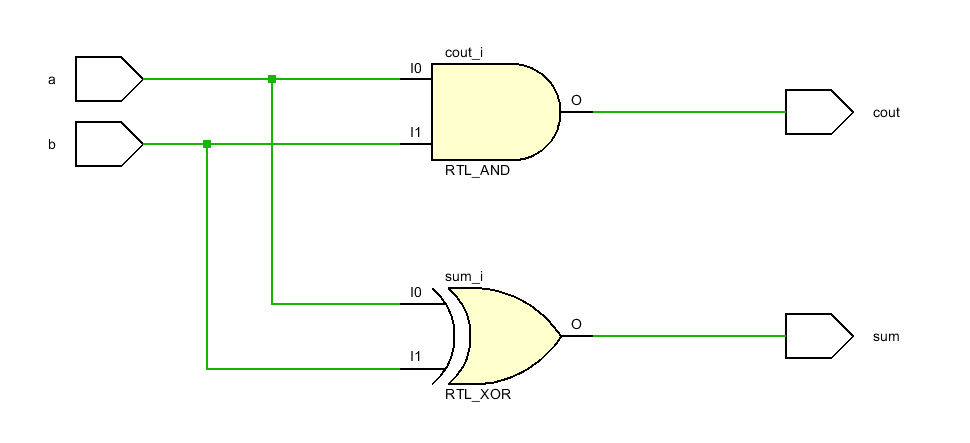

RTL电路图是：

然，这个RTL电路图可能不完全相同，但是仿真图结果都是一样的
