VRP系统DHCP

<Huawei>用户模式：用户视图  主要是查看和测试功能



查看版本：display version

查看时钟：display clock

修改时间：clock datetime 时:分:秒 年-月-日

查看设备接口：display ip interface brief

telnet ping 命令的使用



system-view  [Huawei]系统模式：系统视图 sys命令也可进入

例如：

       配置静态路由：ip route-static

       配acl

       交换机配生成树：stp mode



其他模式：高级视图

[Huawei-XXX-XXX]      进入接口给接口配置

       例如进入g 0/0/0接口： interface GigabitEthernet 0/0/0







系统模式给设备设置名字：[Huawei] sysname R1



设置永不超时：进入console口

       user-interface console 0

       idle-timeout？ 可以输入？来提示

       idle-timeout 10 10 空闲时间设置10分10秒

       idle-timeout 0 0 永不超时



对console口设置密码 使用高级视图

Ⅰuser-interface console 0

Ⅱset authentication password cipher Huawei(密码)   类似AAA认证





增加设备安全性

方法一：设置console口登陆密码

authentication-mode password

输入密码



或者set authentication password 密码



方法二：启用本地的AAA认证

       创建AAA认证账号密码以及服务功能

       1启用AAA 系统模式下输入aaa

       2创建行号密码local-user hcia password cipher huawei 蓝色为账号名和密码

       3设置该账号针对某些console口启用AAA认证

              local-user hcia service-type terminal        针对terminal服务

       4在console口下启用AAA认证

              q 退出AAA

              user-interface console 0

              authentication-mode aaa

       5测试

              q q退两次完全退出路由器 回车登录 输入账号密码登录





给路由器配置IP地址：

       system-view

       interface g0/0/0   进入接口

       ip address 12.1.1.1 255.255.255.0或者ip address 12.1.1.1 24

       display ip interface brief      查看是否配置成功

       ping 12.1.1.2测试能否ping通同一个网段的IP

              ICMP：互联网消息控制协议



抓包wireshark右键设备抓包

display current-configuration 查看当前配置

display saved-configuration查看保存配置

display this查看刚敲入命令是否生效

undo terminal monitor关闭错误日志信息 交换机关闭





Telnet：远程登陆服务：使用TCP23号端口：

模式使用VTY（虚拟终端接口）0-4进行控制

方式一：密码认证

       sys

       user-interface vty 0 4

       authentication-mode password

              输入密码

       然后切到控制方：

       telnet 受控IP

       输入密码 远程登陆成功

方式二：AAA认证

       [R1]aaa进入AAA

       [R1-aaa]local-user hcia privilege level 15 password cipher redhat

设置账号username为hcia；password为redhat 并且给15级最高权限

       [R1-aaa]local-user hcia service-type telnet      针对terminal服务

       [R1-aaa]q      退出AAA 进入vty0-4设置密码模式为AAA认证

       [R1]user-interface vty 0 4

       [R1-ui-vty0-4]authentication-mode aaa



       远程登陆方：

              <R2>telnet 12.1.1.1

              Username:hcia

Password:redhat   连接成功









DHCP：动态主机配置协议 Dynamic Host Configration Protocol

基于C-S(Clientt-Server)客户端-服务端   确认重传

DHCP server配置：

       IP地址：10.1.1.1

       地址池：10.1.1.0/24

       网关：10.1.1.1

       DNS：主61.134.1.4 备8.8.8.8

DHCP工作原理：

              Discover发现包 四层封装：

　　　　　　C向S发送数据 C的IP地址和S的IP地址 原IP和目标IP广播全255

　　　　Offer包 含mac地址

               Request包 请求包：包含会用哪个IP 就是offer包里的内容

                Ack 确认包目标地址都是255.255.255.255广播

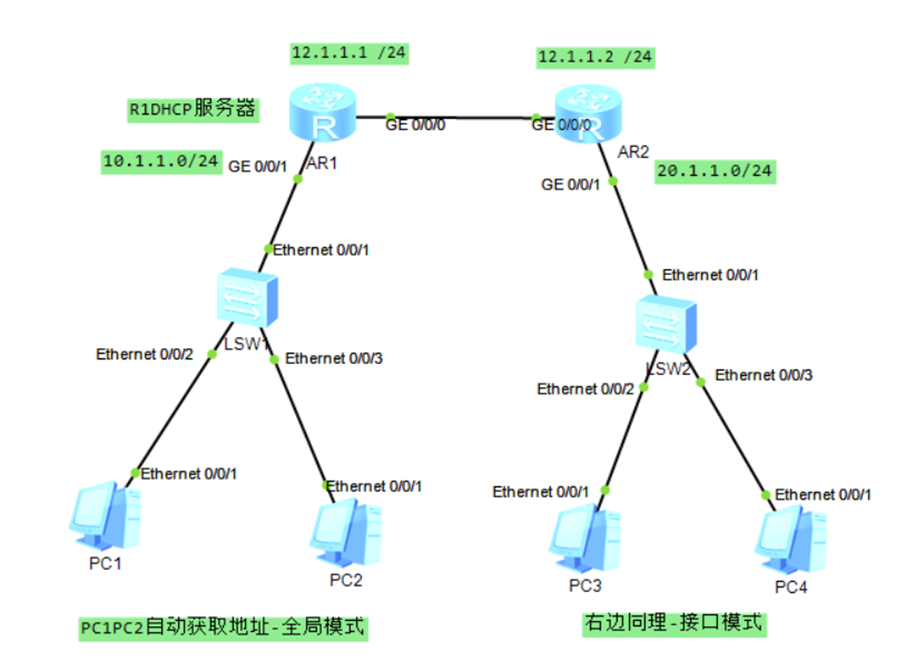

DHCP的配置：    IP　网关　掩码　dns

模式一：全局模式：（思科只有全局模式无接口模式）

       <R1>sys        进入系统视图

       [R1]dhcp enable   启动DHCP

       [R1]interface GigabitEthernet 0/0/1   进入0/0/1接口配置IP地址

       [R1-GigabitEthernet0/0/1]ip address 10.1.1.1 24

       [R1-GigabitEthernet0/0/1]q       退出高级视图 查看IP地址是否配置成功

       [R1]display ip interface brief

　　[R1]ip pool jack            配置地址池 名命名为Jack

　　[R1-ip-pool-jack]network 10.1.1.0 mask 255.255.255.0  配置地址池范围和掩码

　　[R1-ip-pool-jack]gateway-list 10.1.1.1配置网关

　　[R1-ip-pool-jack]dns-list 61.134.1.4 8.8.8.8     配置dns服务器地址

[R1-ip-pool-jack]excluded-ip-address 10.1.1.5排除10.1.1.5这个IP地址

[R1-ip-pool-jack]excluded-ip-address 10.1.1.100 10.1.1.254 排除100-254这个范围

[R1-ip-pool-jack]lease day 1 hour 0 minute 0        租约设置1天



[R1-ip-pool-jack]q             进入接口选择DHCP模式为全局模式

[R1]interface GigabitEthernet 0/0/1

[R1-GigabitEthernet0/0/1]dhcp select global

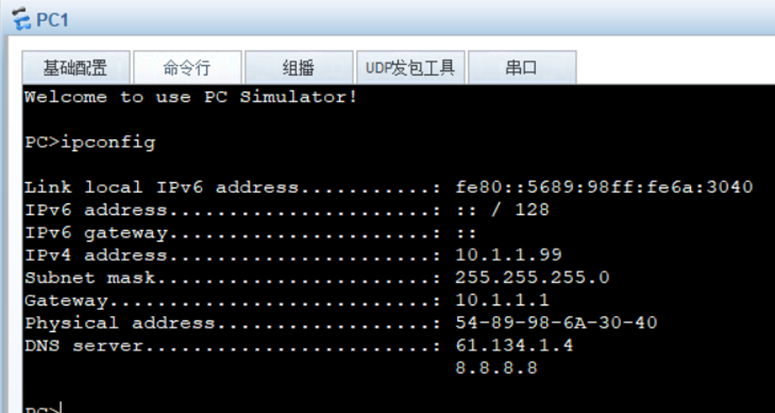

然后做客户端：



模式二：接口模式：IP 和掩码不用配 自动变为地址池范围 只需定义dns server



       [R2]dhcp enable          启用DHCP服务

       [R2]interface GigabitEthernet 0/0/1   进入0/0/1接口配置接口IP地址

       [R2-GigabitEthernet0/0/1]ip address 20.1.1.1 24

       [R2-GigabitEthernet0/0/1]display ip interface brief         查看IP地址是否配置成功

       [R2-GigabitEthernet0/0/1]dhcp select interface             选择DHCP模式为接口模式

       [R2-GigabitEthernet0/0/1]dhcp server dns-list 8.8.8.8 8.8.4.4

              配置dns解析地址 随便写谷歌的或其他的

       [R2-GigabitEthernet0/0/1]dhcp server excluded-ip-address 20.1.1.240 20.1.1.254

              排除240-254这个范围的IP地址分配

       [R2-GigabitEthernet0/0/1]dhcp  server lease day 0 hour 23 设置租约时间为23小时

       然后做客户端 方法同全局模式一样



169.254.0.0本地链路地址 Windows系统

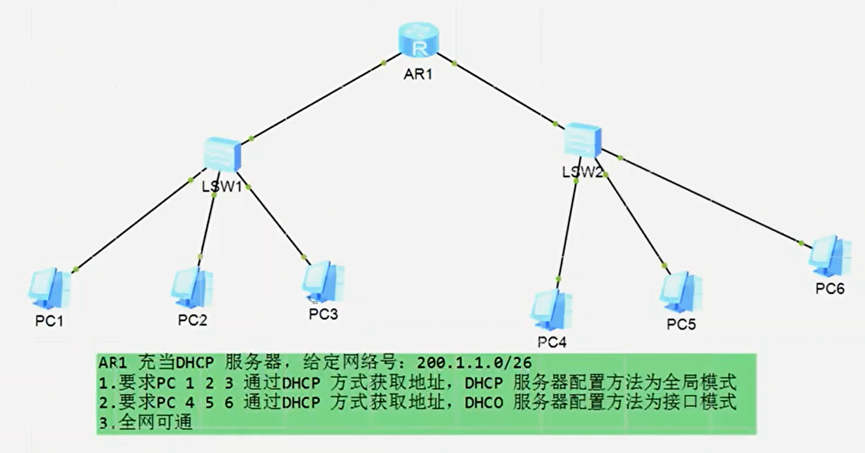

作业：
