stm32-利用cubemx创建多路adc采集并开启DMA进行搬运，基于HAL库

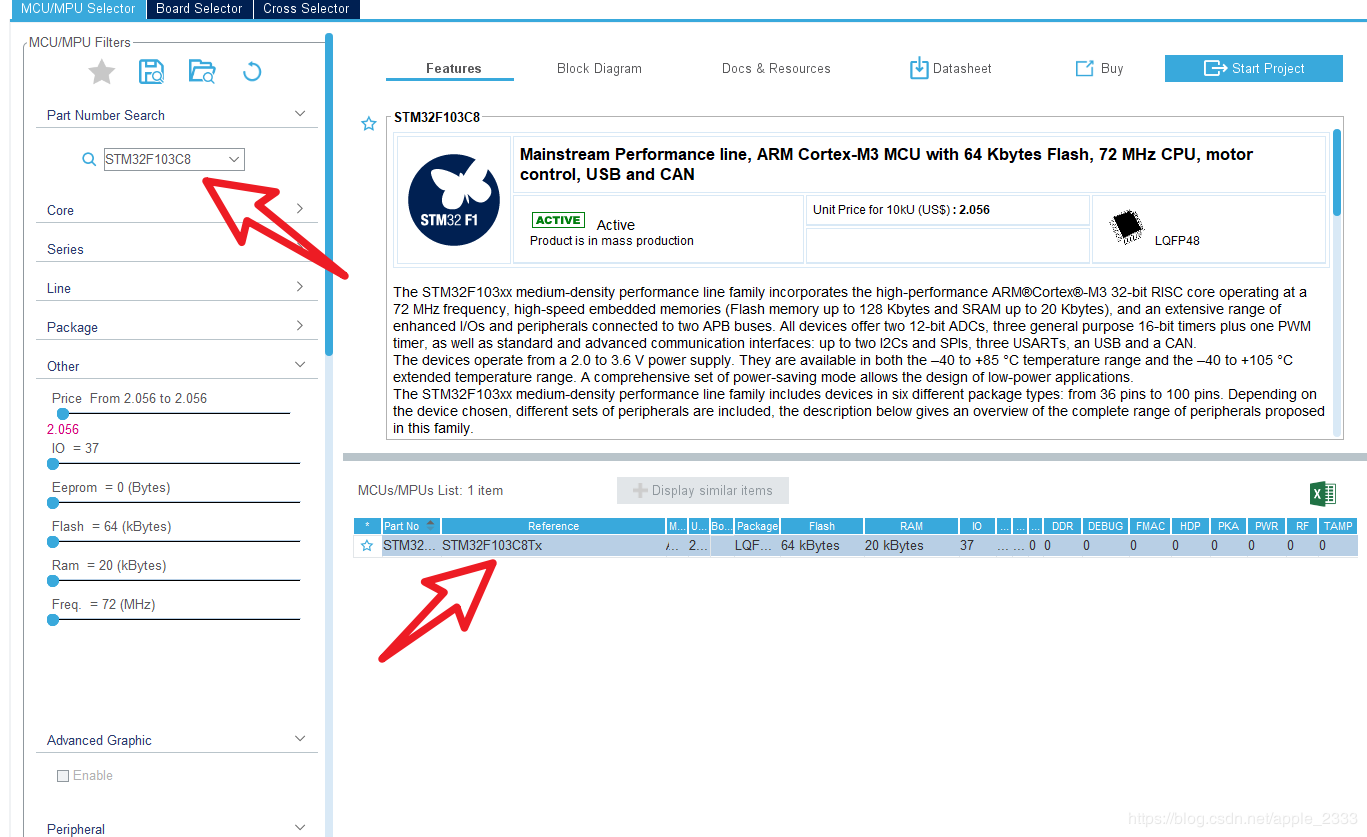

1.开发板stm32f103c8系列，打开cubemx，选择单片机型号（实际可随自己的板子型号来）

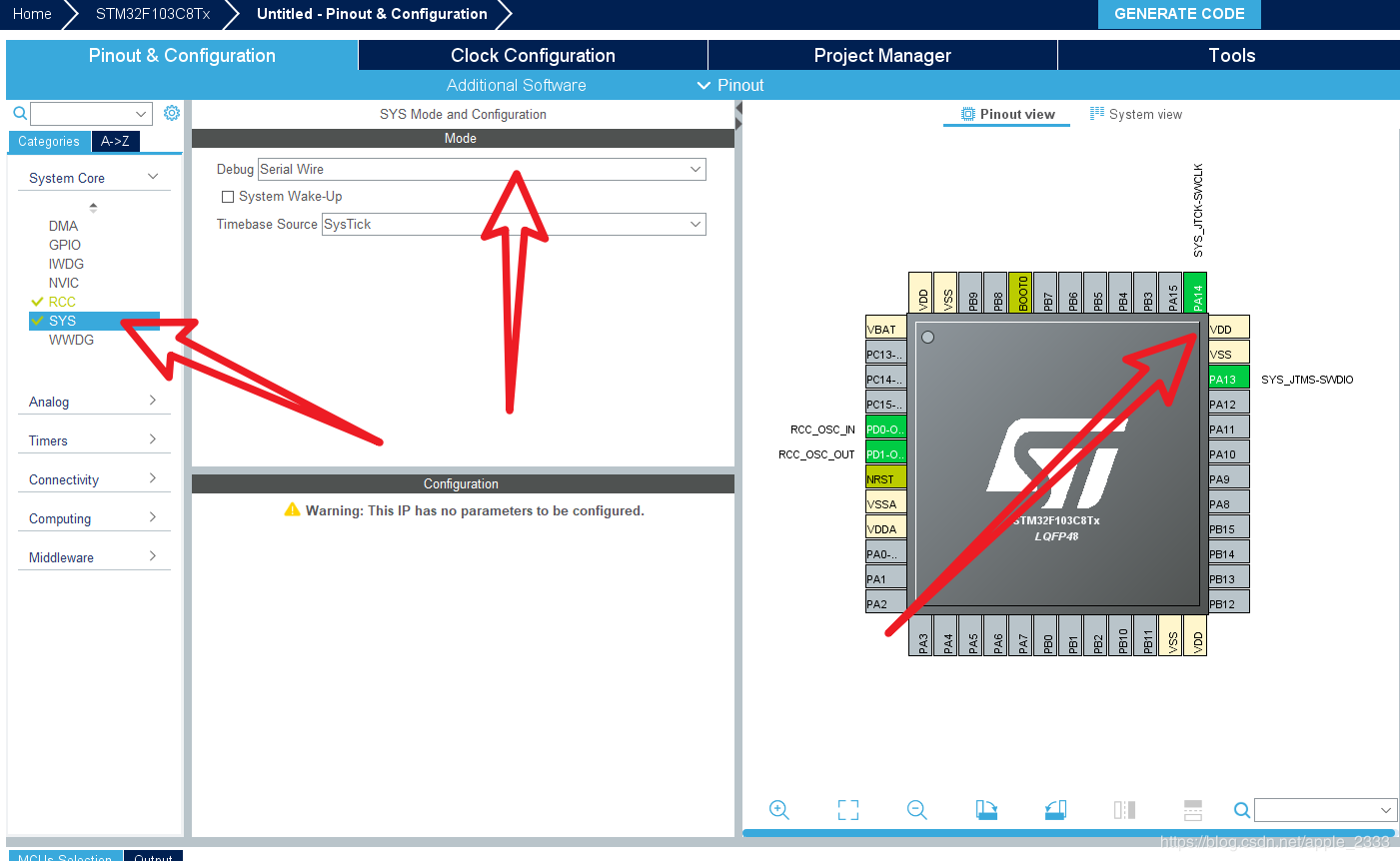

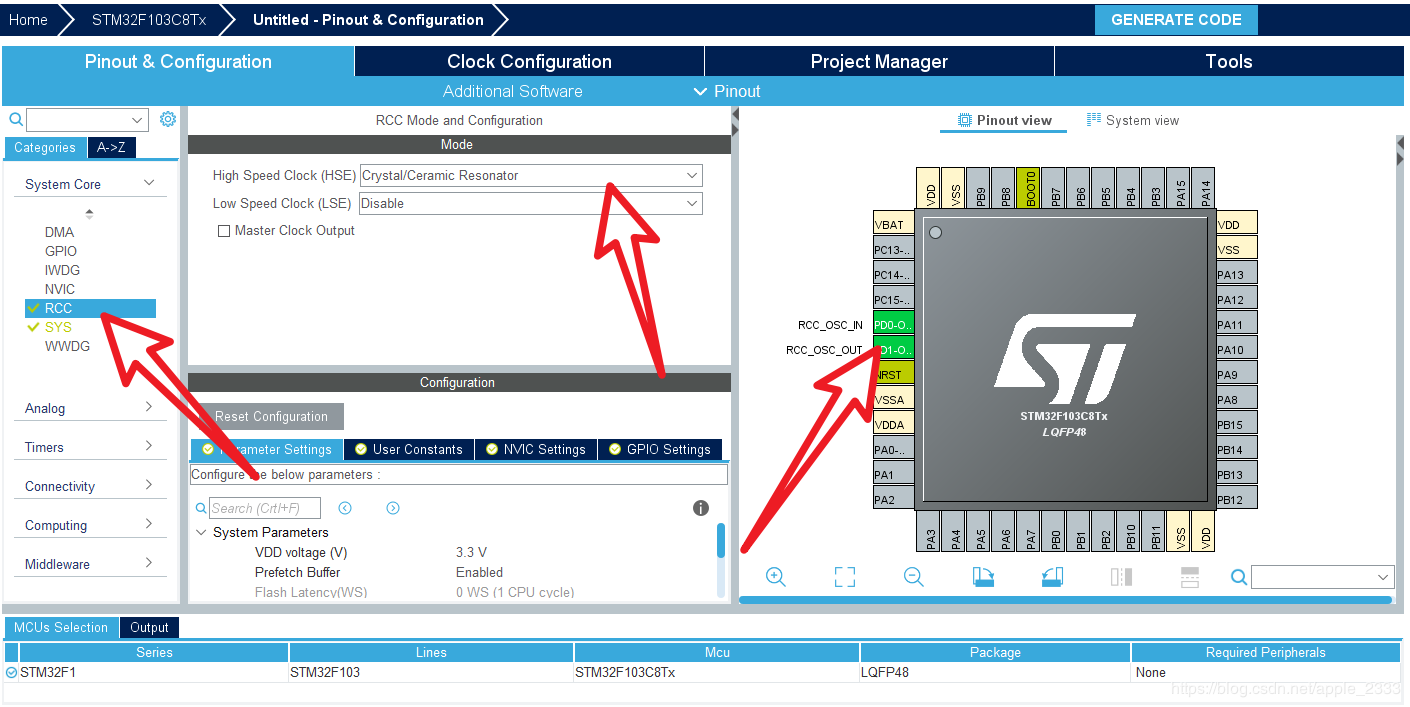

2.配置好相关rcc的HSE为外部晶振和sys的Debug模式

其中sys的debug模式，我这里用的是DAP下载器，所以如下图，如果是其他下载器，建议自行百度如何选择。

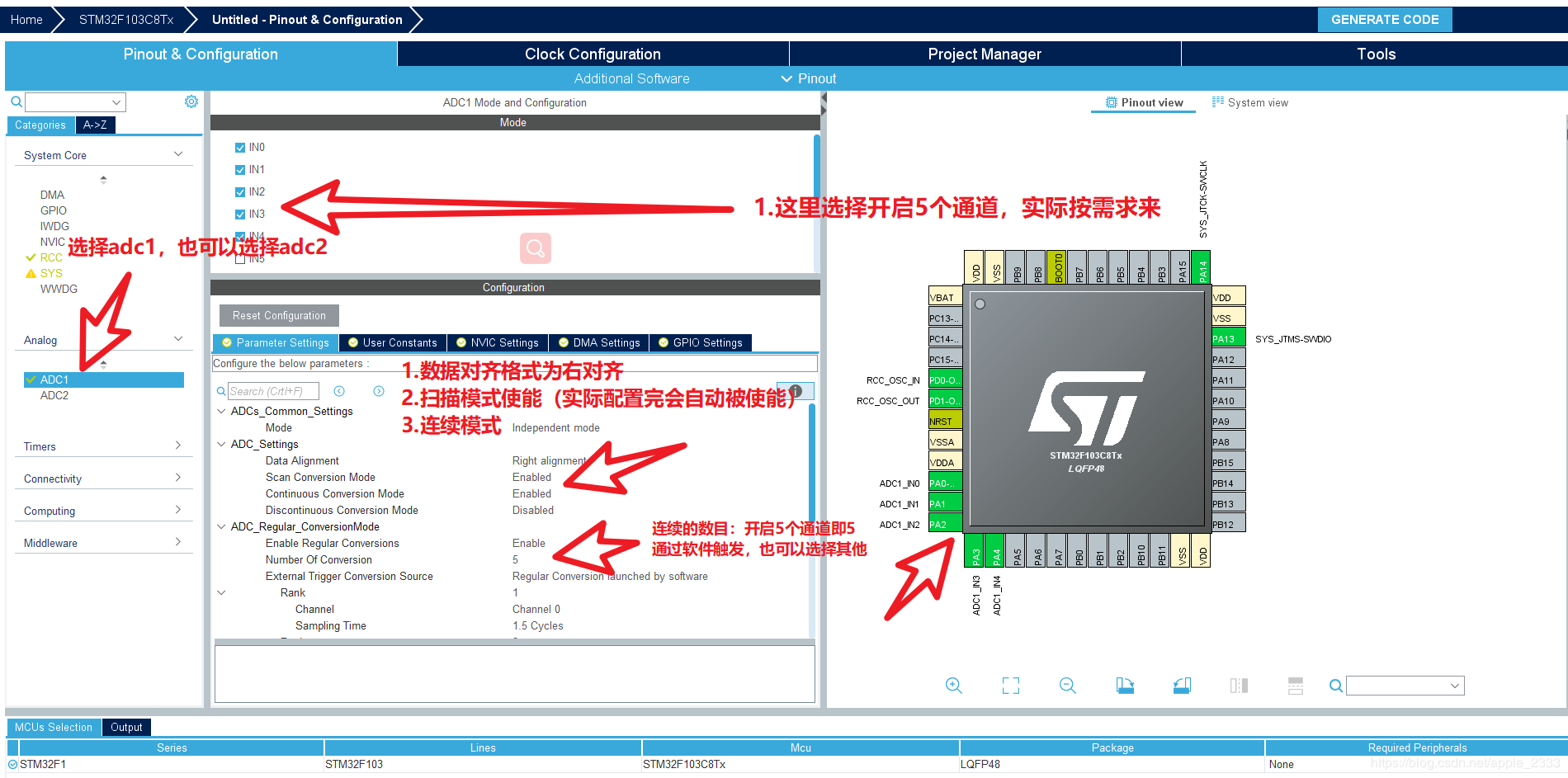

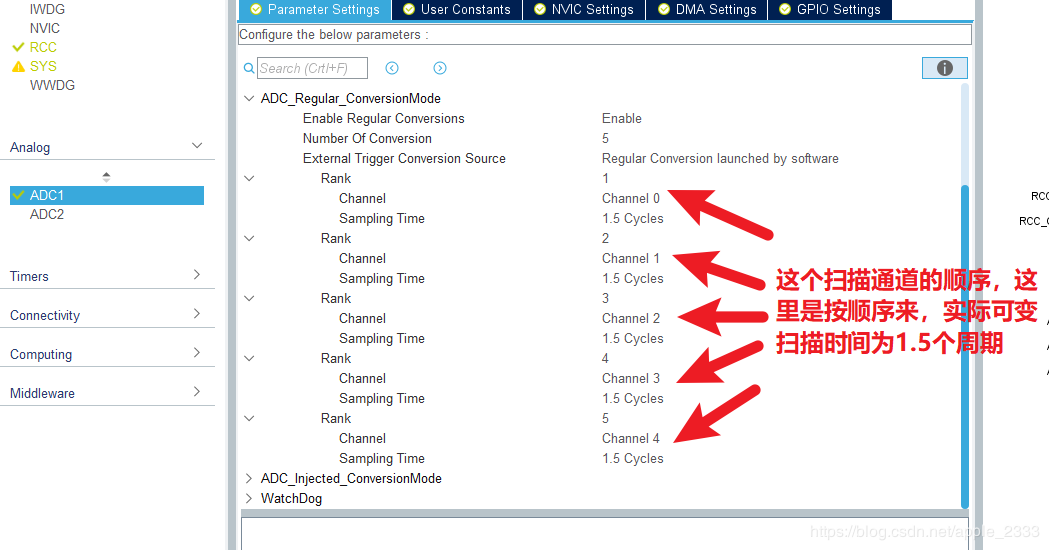

3.ADC的配置，实际按自己的需求来

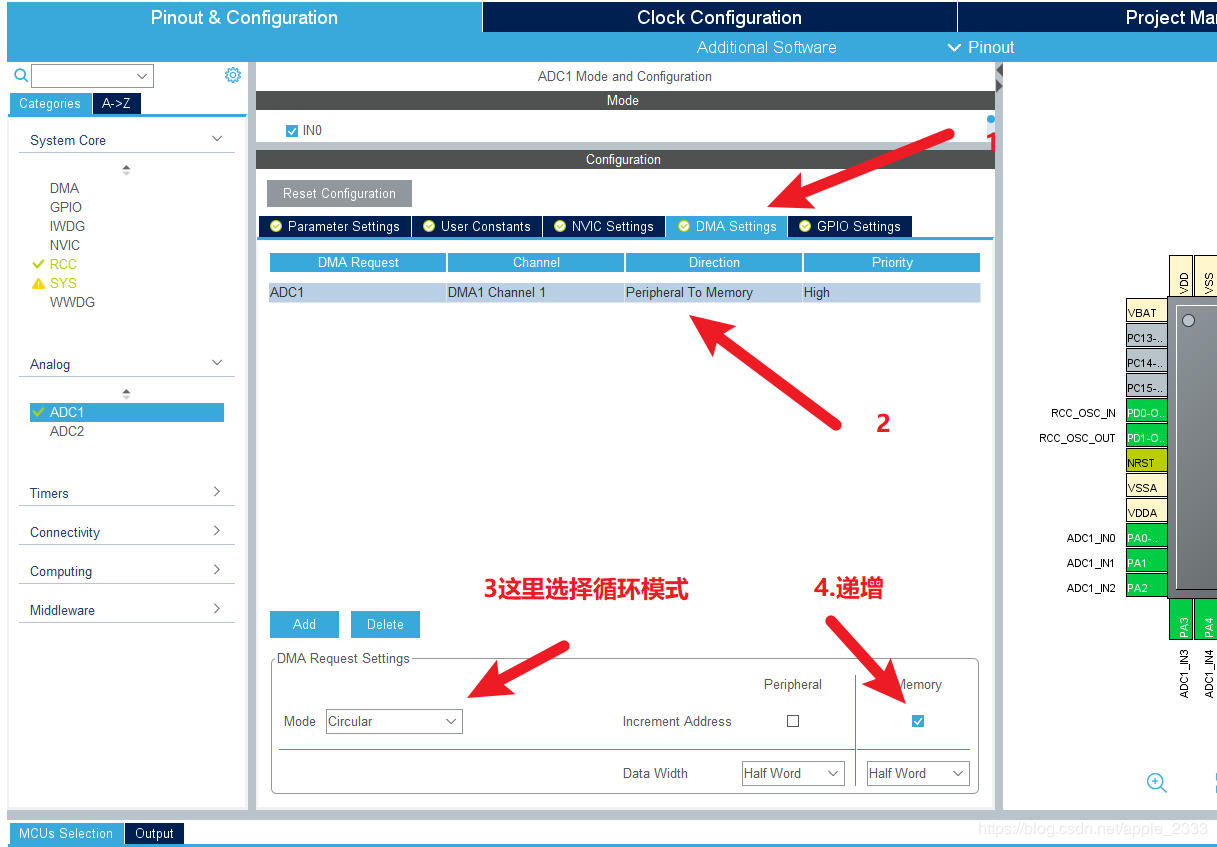

相关dma配置，这里模式选择循环，这就不需要每次调用相关函数去获取adc的值了。因为是5个通道，所以Memory选择递增。另外这里的DMA的中断是默认开启的，实际在程序上是不用的，生成工程后，得注释掉DMA中断使能，不然会一直进中断（这种现象我也只在f103和f334中见到）

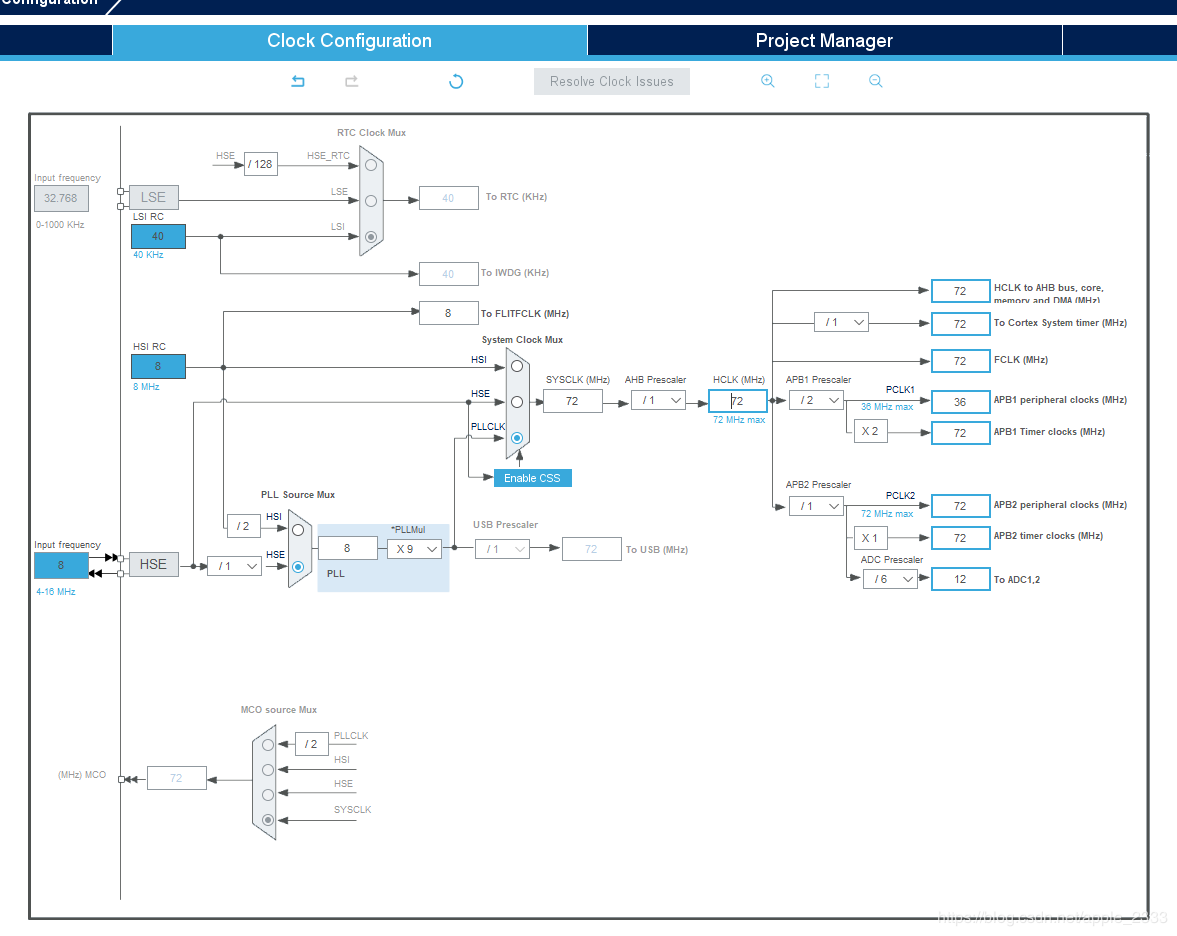

4.时钟树的配置，按照自己的板子来配置就行

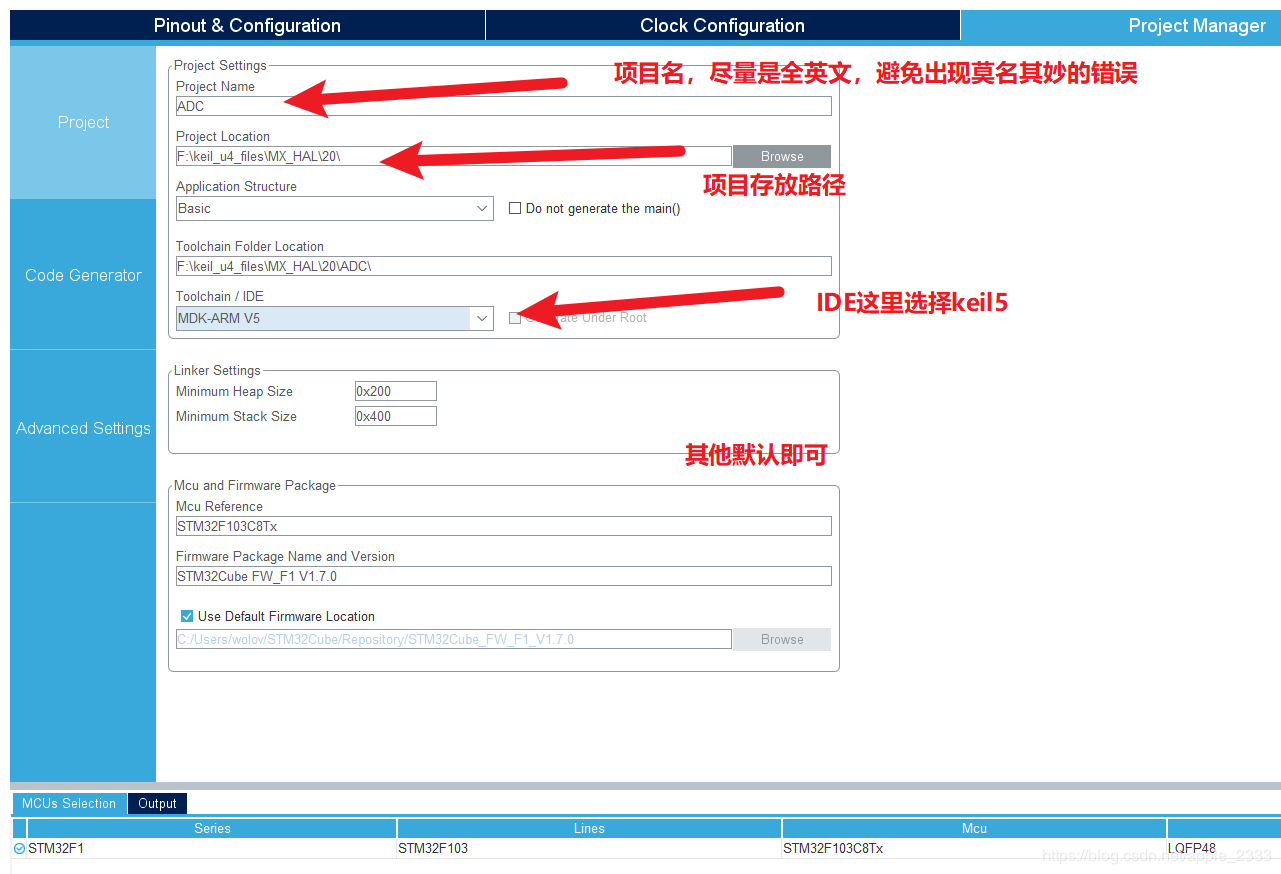

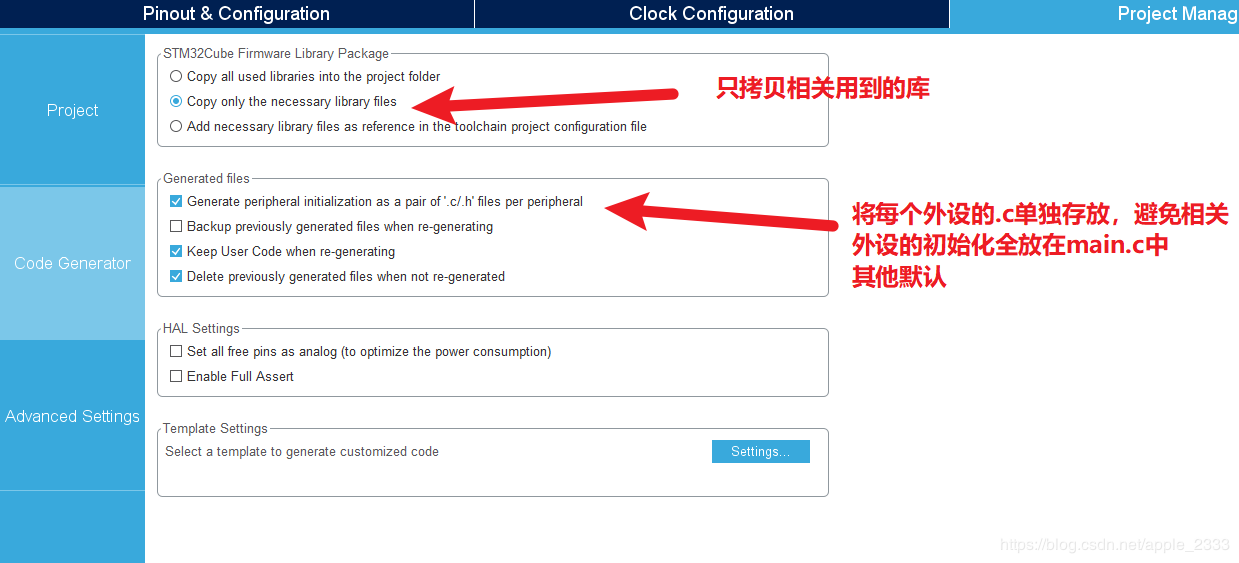

5.项目的相关配置















6.生成工程，并打开相关工程

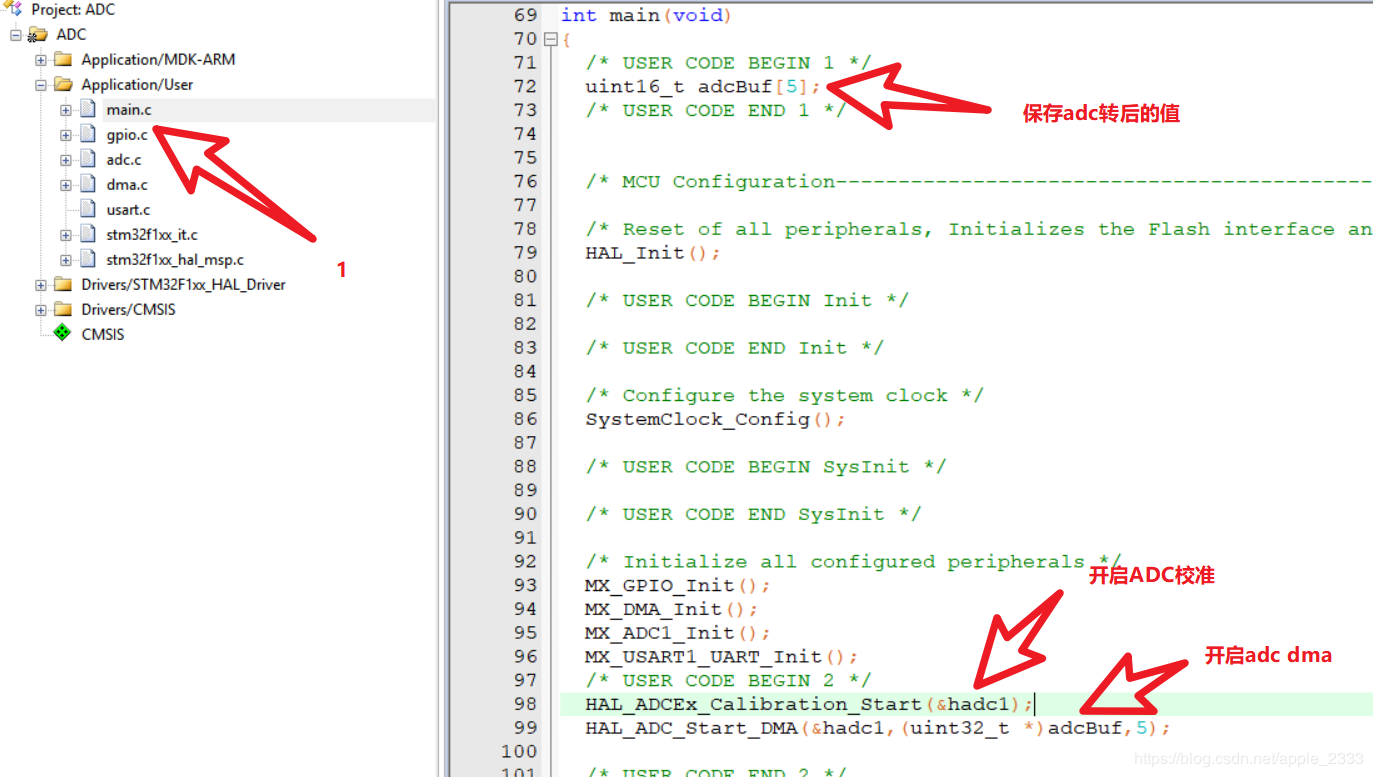

打开main.c（另加一个adc校准



7.编译程序，下载到板子上即可

知识防删，支持原创：

版权声明：本文为CSDN博主「apple-xsy」的原创文章
原文链接：https://blog.csdn.net/apple_2333/article/details/96962574

8.完毕
