4.1.2 简单了解NameNode的ZKFC机制

转自  http://www.wuzesheng.com/?p=2475
前言：第一周课程中老师演示了zookeeper协助namenode HA. 可是对具体机制并不了解。
          最近重新学习了下这个部分。


1.基本原理

zk的基本特性：
(1) 可靠存储小量数据且提供强一致性
(2) ephemeral node, 在创建它的客户端关闭后，可以自动删除
(3) 对于node状态的变化，可以提供异步的通知(watcher)

zk在zkfc中可以提供的功能：
(1) Failure detector: 及时发现出故障的NN，并通知zkfc
(2) Active node locator: 帮助客户端定位哪个是Active的NN
(3) Mutual exclusion of active state: 保证某一时刻只有一个Active的NN

2. 模块

(1) ZKFailoverController(DFSZKFailoverController): 驱动整个ZKFC的运转，通过向HealthMonitor和ActiveStandbyElector注册回调函数的方式，subscribe HealthMonitor和ActiveStandbyElector的事件，并做相应的处理
(2) HealthMonitor: 定期check NN的健康状况，在NN健康状况发生变化时，通过回调函数把变化通知给ZKFailoverController
(3) ActiveStandbyElector: 管理NN在zookeeper上的状态，zookeeper上对应node的结点发生变化时，通过回调函数把变化通知给ZKFailoverController
(4) FailoverController: 提供做graceful failover的相关功能(dfs admin可以通过命令行工具手工发起failover)

3. 系统架构

<ignore_js_op>

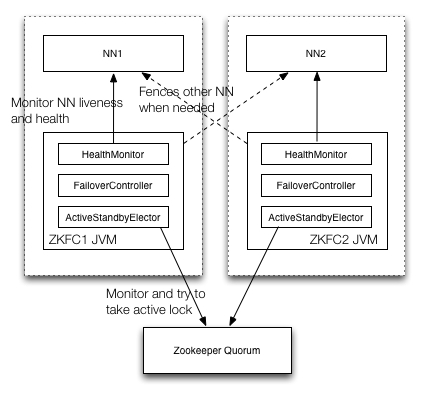

如上图所示，通常情况下Namenode和ZKFC同布署在同一台物理机器上, HealthMonitor, FailoverController, ActiveStandbyElector在同一个JVM进程中(即ZKFC), Namenode是一个单独的JVM进程。如上图所示，ZKFC在整个系统中有几个重要的作用：
(1) Monitor and try to take active lock: 向zookeeper抢锁，抢锁成功的zkfc，指导对应的NN成为active的NN; watch锁对应的znode，当前active NN的状态发生变化导致失锁时，及时抢锁，努力成为active NN
(2) Monitor NN liveness and health: 定期检查对应NN的状态, 当NN状态发生变化时，及时通过ZKFC做相应的处理
(3) Fences other NN when needed: 当前NN要成为active NN时，需要fence其它的NN，不能同时有多个active NN

4. 线程模型

ZKFC的线程模型总体上来讲比较简单的，它主要包括三类线程，一是主线程；一是HealthMonitor线程; 一是zookeeper客户端的线程。它们的主要工作方式是：
(1) 主线程在启动所有的服务后就开始循环等待
(2) HealthMonitor是一个单独的线程，它定期向NN发包，检查NN的健康状况
(3) 当NN的状态发生变化时，HealthMonitor线程会回调ZKFailoverController注册进来的回调函数，通知ZKFailoverController NN的状态发生了变化
(4) ZKFailoverController收到通知后，会调用ActiveStandbyElector的API，来管理在zookeeper上的结点的状态
(5) ActiveStandbyElector会调用zookeeper客户端API监控zookeeper上结点的状态，发生变化时，回调ZKFailoverController的回调函数，通知ZKFailoverController，做出相应的变化

5. 类关系图

6. 参考资料(1) https://issues.apache.org/jira/secure/attachment/12521279/zkfc-design.pdf(2) http://svn.apache.org/viewvc/hadoop/common/trunk/hadoop-hdfs-project/hadoop-hdfs/
