实验2 多个逻辑段的汇编源程序编写与调试
实验二 多个逻辑段的汇编源程序的编写与调试
实验任务1：
任务1-1
task1_1.asm源码
1 assume ds:data, cs:code, ss:stack 2 3 data segment 4 db 16 dup(0) 5 data ends 6 7 stack segment 8 db 16 dup(0) 9 stack ends 10 code segment 11 start: 12 mov ax, data 13 mov ds, ax 14 15 mov ax, stack 16 mov ss, ax 17 mov sp, 16 18 19 mov ah, 4ch 20 int 21h 21 code ends 22 end start

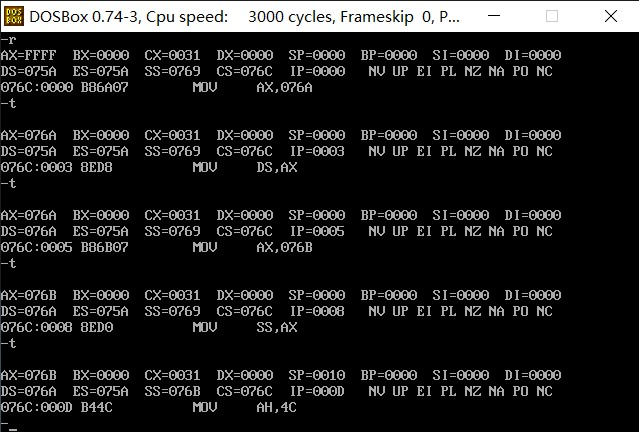

task1_1.asm调试到line17结束、line19前截图：
问题回答：
1）在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)是= 076B， 寄存器(CS) = 076C
2）假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2 ， stack的段地址是 X-1。
任务1-2
task1_2.asm源码
1 assume ds:data, cs:code, ss:stack 2 3 data segment 4 db 4 dup(0) 5 data ends 6 7 stack segment 8 db 8 dup(0) 9 stack ends 10 code segment 11 start: 12 mov ax, data 13 mov ds, ax 14 15 mov ax, stack 16 mov ss, ax 17 mov sp, 8 18 19 mov ah, 4ch 20 int 21h 21 code ends 22 end start

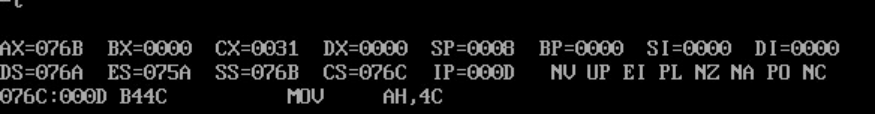

task1_2.asm调试到line17结束、line19前，寄存器DS,CS,SS值的截图：
问题回答：
1）在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C
2） 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2， stack的段地址是 X-1。
任务1-3
task1_3.asm源码
1 assume ds:data, cs:code, ss:stack 2 3 data segment 4 db 20 dup(0) 5 data ends 6 7 stack segment 8 db 20 dup(0) 9 stack ends 10 code segment 11 start: 12 mov ax, data 13 mov ds, ax 14 15 mov ax, stack 16 mov ss, ax 17 mov sp, 20 18 19 mov ah, 4ch 20 int 21h 21 code ends 22 end start

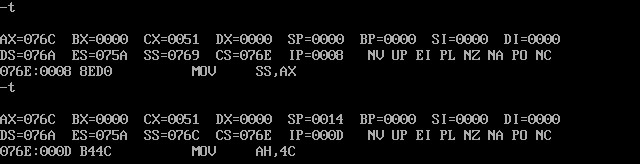

task1_3.asm调试到line17结束、line19前，寄存器DS,CS,SS值的截图：
问题回答：
1）在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076C， 寄存器(CS) = 076E
2） 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-4， stack的段地址是 X-2。
任务1-4
task1_4.asm源码
1 assume ds:data, cs:code, ss:stack 2 code segment 3 start: 4 mov ax, data 5 mov ds, ax 6 7 mov ax, stack 8 mov ss, ax 9 mov sp, 20 10 11 mov ah, 4ch 12 int 21h 13 code ends 14 15 data segment 16 db 20 dup(0) 17 data ends 18 19 stack segment 20 db 20 dup(0) 21 stack ends 22 end start

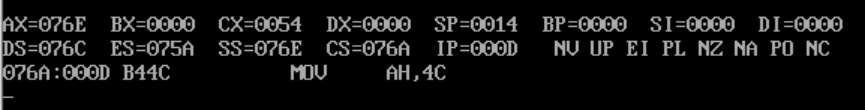

task1_4.asm调试到line17结束、line19前，寄存器DS,CS,SS值的截图：
问题回答：
1）在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076C， 寄存器(SS) = 076E， 寄存器(CS) = 076A
2） 假设程序加载后，code段的段地址是X，则，data段的段地址是 X+2， stack的段地址是 X+4。
任务1-5
基于上述四个实验任务的实践、观察，总结并回答：
1）对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是[N/16]*16个字（向上取整）。
1 xxx segment 2 db N dup(0) 3 xxx ends
2）如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。
答：task1_4.asm可以正确执行。没有end start时系统默认从头开始执行，task1_4.asm中代码段定义在前面，task1_1-task1_3都会使得程序执行数据段，代码段执行失败。
实验任务2：
汇编源代码
1 assume cs:code 2 code segment 3 start: 4 mov ax,0b800h 5 6 mov ds,ax 7 mov bx,0f00h 8 mov ax,0403h 9 10 mov cx,80 11 s: 12 mov ds:[bx],ax 13 add bx,2 14 loop s 15 16 mov ah, 4ch 17 int 21h 18 code ends 19 end start
运行结果截图：
实验任务3：
补充完整后的源代码
1 assume cs:code 2 data1 segment 3 db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers 4 data1 ends 5 6 data2 segment 7 db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers 8 data2 ends 9 10 data3 segment 11 db 16 dup(0) 12 data3 ends 13 14 code segment 15 start: 16 mov bx, 0 17 mov cx, 10 18 19 s:mov dx, 0 20 mov ax, data1 21 mov ds, ax 22 add dx, [bx] 23 mov ax, data2 24 mov ds, ax 25 add dx, [bx] 26 27 mov ax, data3 28 mov ds, ax 29 mov [bx], dx 30 inc bx 31 loop s 32 33 mov ah, 4ch 34 int 21h 35 code ends 36 end start

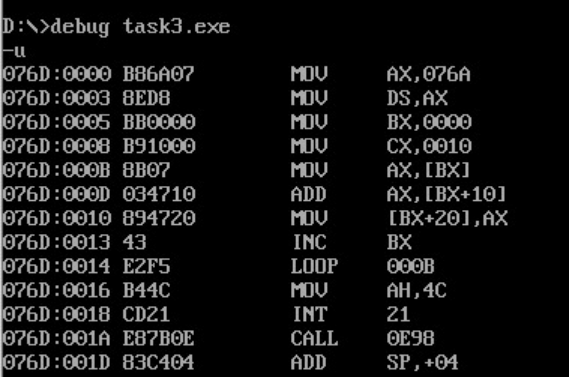

在debug中加载、反汇编、调试截图：

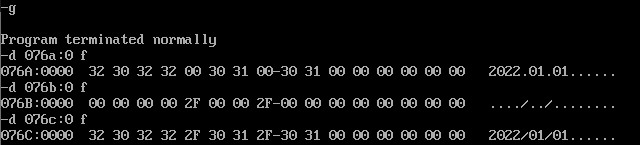

数据项依次相加之后，逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和截图：
实验任务4：
补充完整后的源代码
1 assume cs:code 2 3 data1 segment 4 dw 2, 0, 4, 9, 2, 0, 1, 9 5 data1 ends 6 7 data2 segment 8 dw 8 dup(?) 9 data2 ends 10 11 code segment 12 start: 13 mov ax,data1 14 mov ds,ax 15 mov ax,data2 16 mov ss,ax 17 mov sp,16 18 mov bx,0 19 mov cx,8 20 s :push ds:[bx] 21 add bx,2 22 loop s 23 24 mov ah, 4ch 25 int 21h 26 code ends 27 end start
在debug中加载、反汇编、调试截图：
在程序退出前，使用d命令查看数据段data2对应的内存空间的截图：
实验任务5：
task5.asm源码
1 assume cs:code, ds:data 2 data segment 3 db 'Nuist' 4 db 2,3,4,5,6 5 data ends 6 7 code segment 8 start: 9 mov ax, data 10 mov ds, ax 11 12 mov ax, 0b800H 13 mov es, ax 14 15 mov cx, 5 16 mov si, 0 17 mov di, 0f00h 18 s: mov al, [si] 19 and al, 0dfh 20 mov es:[di], al 21 mov al, [5+si] 22 mov es:[di+1], al 23 inc si 24 add di, 2 25 loop s 26 27 mov ah, 4ch 28 int 21h 29 code ends 30 end start

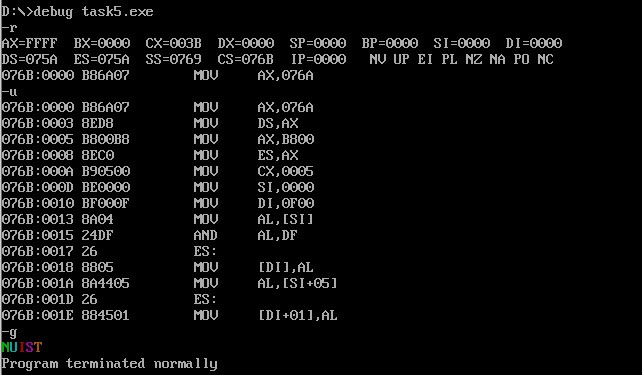

运行结果截图：
使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27执行之前）的截图：
源代码中line19的作用是？
答：将al第六位变为0，完成大小写转换。
源代码中data段line4的字节数据的用途是？
答：设置字的不同颜色。
实验任务6：
task6.asm源码
1 assume cs:code, ds:data 2 3 data segment 4 db 'Pink Floyd ' 5 db 'JOAN Baez ' 6 db 'NEIL Young ' 7 db 'Joan Lennon ' 8 data ends 9 10 code segment 11 start: 12 mov ax,data 13 mov ds,ax 14 mov bx,0 15 mov cx,4 16 s: or [bx],byte ptr 00100000b 17 add bx,16 18 loop s 19 20 mov ah, 4ch 21 int 21h 22 code ends 23 end start

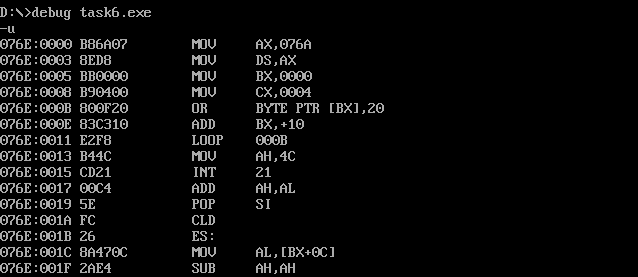

在debug中加载、反汇编、调试截图：
在程序退出前，使用d命令查看数据段data对应的内存空间的截图：
实验任务7：
task7.asm源码
1 assume cs:code, ds:data, es:table 2 3 data segment 4 db '1975', '1976', '1977', '1978', '1979' 5 dw 16, 22, 382, 1356, 2390 6 dw 3, 7, 9, 13, 28 7 data ends 8 9 table segment 10 db 5 dup( 16 dup(' ') ) ; 11 table ends 12 13 code segment 14 start: 15 mov ax,data 16 mov ds,ax 17 mov ax,table 18 mov es,ax 19 20 mov cx,5 21 mov si,0 22 mov bx,0 23 s: mov ax,[si] 24 mov es:[bx],ax 25 mov ax,[si+2] 26 mov es:[bx+2],ax 27 add bx,10h 28 add si,4 29 loop s ;年份 30 31 mov cx,5 32 mov si,20 33 mov bx,5 34 s1:mov ax,[si] 35 mov es:[bx],ax 36 mov ax,0 37 mov es:[bx+2],ax 38 add bx,16 39 add si,2 40 loop s1; ;收入 41 42 mov cx,5 43 mov si,30 44 mov bx,10 45 s2:mov ax,[si] 46 mov es:[bx],ax 47 add bx,16 48 add si,2 49 loop s2 ;雇员人数 50 51 mov cx,5 52 mov si,5 53 s3:mov ax,es:[si] 54 mov bl,es:[si+5] 55 div bl 56 mov es:[si+8],al 57 add si,16 58 loop s3 ;求人均收入 59 60 mov ah, 4ch 61 int 21h 62 code ends 63 end start

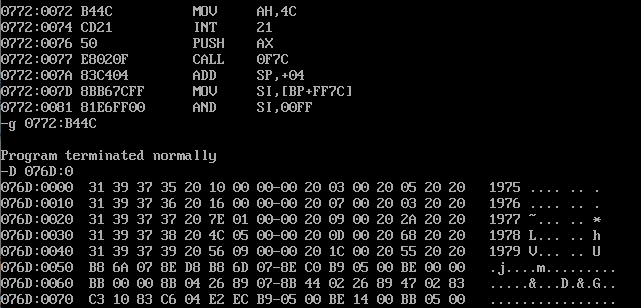

查看table段原始数据信息截图：

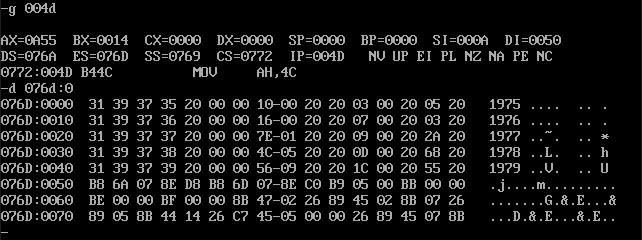

在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存
