实现LCD硬件与UI开发的无缝集成全流程

硬件工程师关注时序参数，UI设计师聚焦视觉体验，但两者之间的鸿沟常导致项目延期。要实现高效LCD开发，必须打破专业壁垒，建立统一的开发流程，确保硬件配置与UI需求在早期对齐，实现从底层驱动到上层界面的无缝集成。

在物联网设备开发中，显示屏作为关键的人机交互界面，其连接与驱动一直是开发者关注的焦点。

社群时有工程师朋友问：

模组能接显示屏吗？

LCD需要个串口或者SPI用来通讯，怎么设计？

除了调用LCD的API一笔一笔画，还有什么推荐的UI框架或者接口么…

低功耗模组提供了专用的SPI LCD接口，为显示应用带来稳定高效的解决方案。该接口不仅引脚固定、兼容广泛的驱动IC，更配以完善的软件库支持，助力开发者快速实现显示功能。

值得一提的是，随着LuatOS生态持续演进，更多强大而易用的扩展库正在路上，LCD开发将变得更加轻松。

一、硬件接口简介

Air780Exx系列低功耗模组SPI LCD接口固定为PIN49至PIN53，专为驱动液晶显示屏设计。

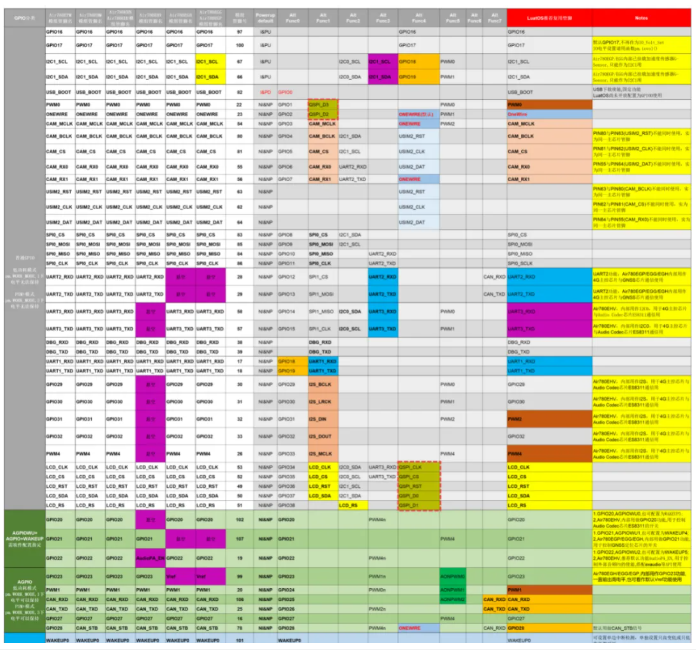

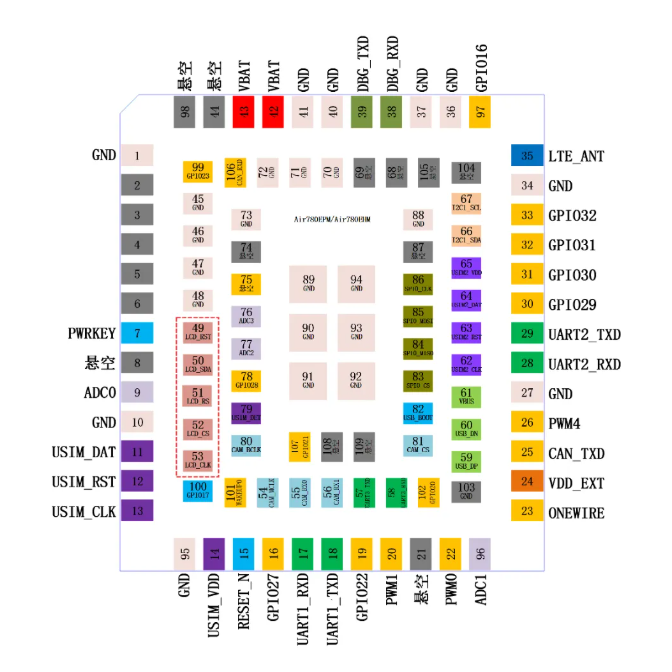

下图以Air780EPM模组为例：

LCD相关接口名称如下：

PIN49：LCD_RST

PIN50：LCD_SDA

PIN51：LCD_RS

PIN52：LCD_CS

PIN53：LCD_CLK

重要提示：虽然接口名称中包含“SPI”，但此接口是专为LCD设计的专用总线，不能用作通用SPI总线。

最新说明文档详见：https://docs.openluat.com/air780epm/product/air780exxpins/

二、相关注意事项

要确保显示屏在项目中稳定可靠地工作，仅了解驱动参数还远远不够。以下几个硬件设计与扩展相关的核心要点，需要开发者特别关注：

2.1 电源管理设计

当LCD的供电电源不支持通过GPIO控制使能管脚EN控制开启或关断时，LCD_CS注意上拉到LCD供电电源上。以防止LCD_CS在低功耗状态下，软件未初始化时为低，进而产生耗电。

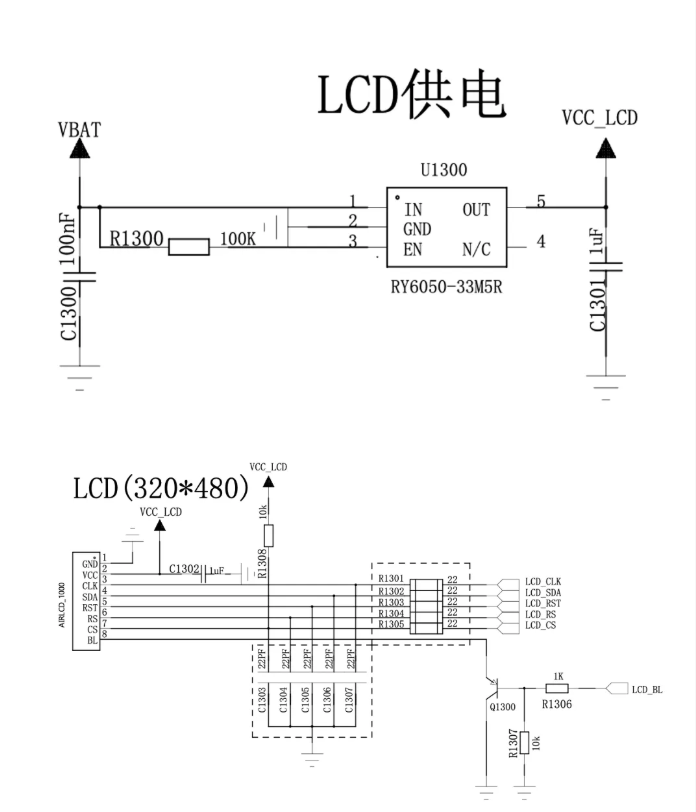

参考设计原理图详见：https://docs.openluat.com/air780epm/product/shouce/

2.2 触摸功能实现

Air780Exx系列模组同时支持触摸屏功能。从硬件角度看，触摸功能本质上是I2C总线的一个应用（大多数触摸IC采用I2C接口）。

2.3 其他显示接口选项

除SPI LCD外，Air780EHM、Air780EHV、Air780EGH、Air780EGG等子型号还支持QSPI LCD接口，为更高性能需求提供选择。

三、开发配置要点

提供的工具链与丰富的软件生态，能帮助你快速完成初始化并构建交互界面。

3.1 引脚初始化配置

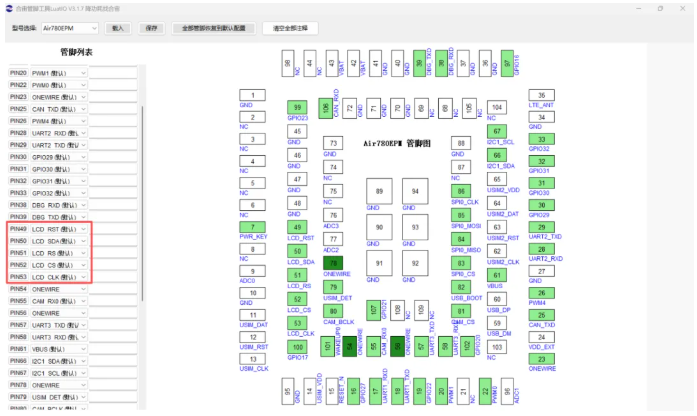

在使用SPI LCD功能前，需要先使用LuatIO工具生成pins配置json文件，也就是对IO的初始化功能配置。

LuatIO初始化配置工具详见：https://docs.openluat.com/air780epm/common/luatio/

3.2 核心库与扩展库选择

LuatOS为LCD开发提供了丰富的软件库支持，最新开发手册详见：https://docs.openluat.com/osapi/

核心库

lcd库：显示驱动核心库

tp库：触摸屏驱动核心库

gtfont库：高通字库核心库

扩展库

exeasyui库：简易UI框架

AirUI扩展库正在开发中，目前推荐使用exeasyui进行界面设计。

特别说明：

spi库（通用SPI总线核心库），与SPI LCD无直接关系，请勿混淆。

3.3 新功能规划

正在积极开发多项提升开发体验的新功能：

自研矢量字库hzfont扩展库：开发完成后将可省去高通矢量字库芯片，降低成本。

增强型LCD/TP库：基于lcd和tp核心库开发的exlcd和extp扩展库，将进一步提升易用性，降低开发门槛。

更多功能筹备中，让开发更简单高效，一起期待！
