RNDIS技术解析：USB上网的极速通道

揭秘RNDIS（Remote NDIS）如何简化USB上网流程！通过将USB设备模拟为以太网接口，配合Linux系统默认支持的驱动，无需额外硬件，即可实现即插即用的网络连接，快速满足你的上网需求。

RNDIS是指Remote NDIS，基于USB实现RNDIS实际上就是 TCP/IP over USB——就是在USB设备上跑TCP/IP，让USB设备虚拟为一块网卡，从而使Windows/Linux可以通过USB设备连接4G网络。

社群时有工程师朋友问：模组支持RNDIS吗？可以同时用作USB网卡+运行LuatOS脚本吗……

————（详见docs.openluat.com最新选型手册），均已支持RNDIS。

使用LuatOS开发方式时：RNDIS网卡应用默认关闭，需先通过mobile.config接口打开。

本文将以Air8000多功能工业引擎为例，带你使用RNDIS的方式，搭配Windows或Linux主控终端，快速实现USB上网。

一、应用接口说明

由于Air8000工业引擎只支持LuatOS开发，且RNDIS网卡应用默认关闭，需要使用以下接口打开：

mobile.config(mobile.CONF_USB_ETHERNET, 3)

最新接口说明及脚本代码详见：https://docs.openluat.com/air8000/luatos/app/common/rndis/

1.1 应用接口

1.2 脚本代码

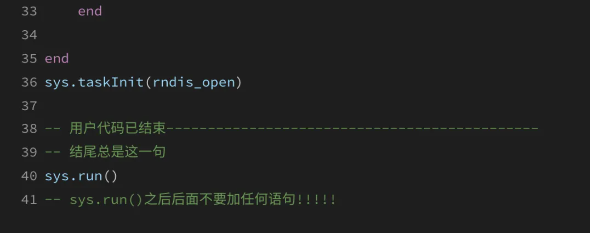

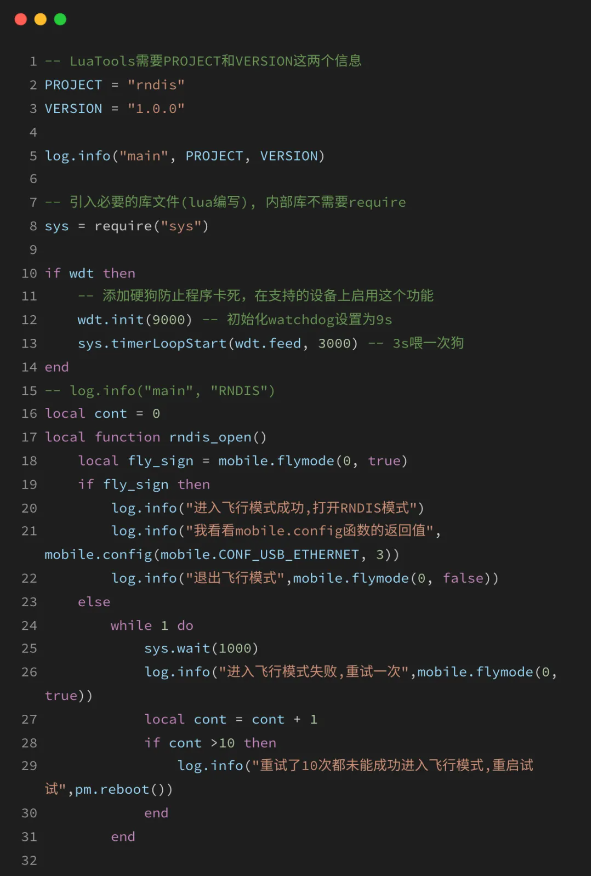

在使用RNIDS之前，请提前给Air8000烧录如下脚本：

二、Window系统RNDIS应用

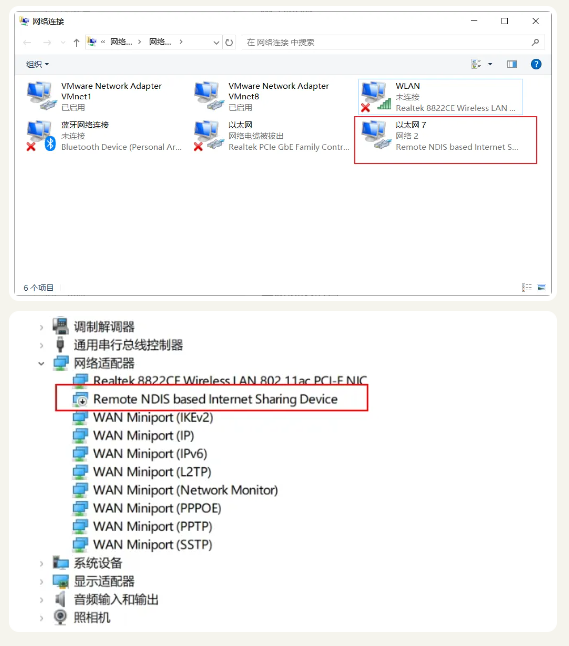

Window系统默认支持RNDIS，直接用USB连接就可以使用，Air8000工业引擎会虚拟一个网卡，此网卡可在“设备管理器”或“网络连接”中看到。

注意：Air8000驱动使用的是CDC驱动，请使用Win10及其以上系统（Win10以下系统，Air8000不做支持）。

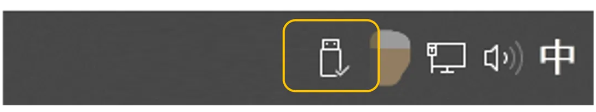

将烧录好上述脚本的Air8000核心板USB插入电脑，正常开机后即可识别（在电脑右下角看见如下所示图标）。

三、Linux系统RNDIS应用

3.1 虚拟串口

1）正常情况默认支持

Air8000使用CDC-ACM驱动，大部分Linux系统默认就支持，插入就可以使用。

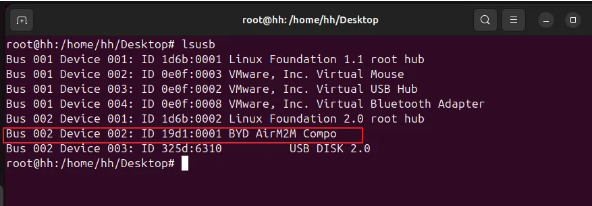

此时查看USB设备，可以看到一个ID为19d1:0001的USB设备，这个就是Air8000虚拟出的USB网卡。

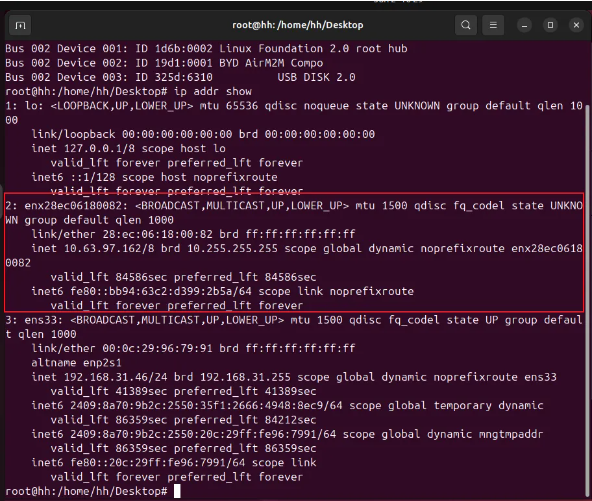

查看网卡信息可以看到如下信息：

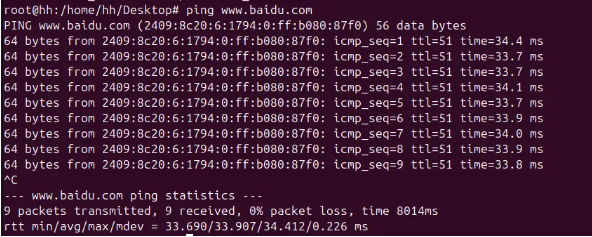

使用ping命令访问百度，联网成功：

2）未编译内核情况的配置参考

如果你的系统未编译CDC-ACM驱动进入内核，则可以在编译内核的时候参考如下配置。

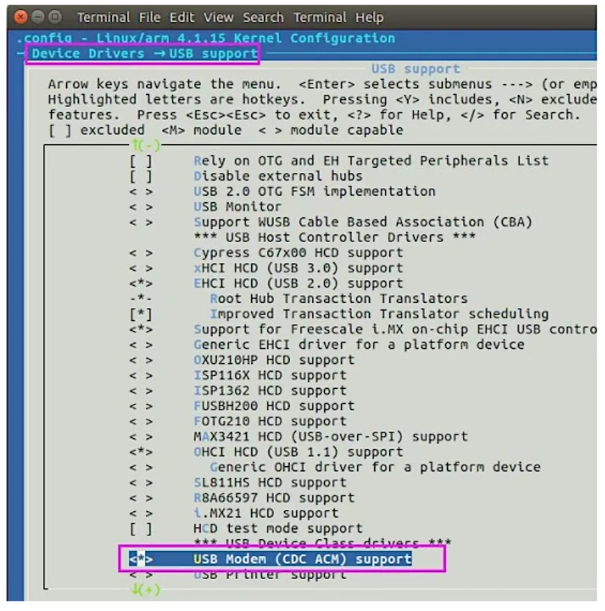

配置内核：

确定端口：

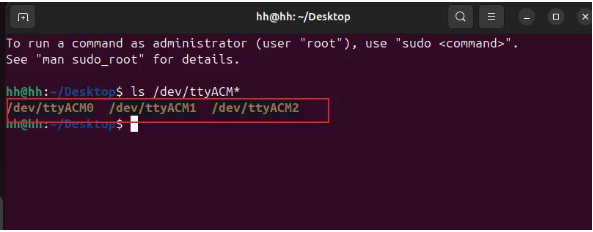

交叉编译后，板上运行成功后将Air8000开机并使用USB插入你的Linux板上，使用ls/dev/ttyACM*即可看到三个端口。

3.2 RNDIS驱动

1）正常情况默认支持

Air8000是标准的RNDIS，目前Linux大部分发行版本都已经默认支持RNDIS驱动，只要通过USB连接Air8000就可以直接用了。

Air8000开机后就会在Linux设备端看到新的网卡，如下图红框部分为Air8000虚拟出的USB网卡。

注意： 每个设备的ethx可能不一样，插入Air8000工业引擎后增加的网卡即为RNDIS网卡。

2）没有RNDIS驱动的情况

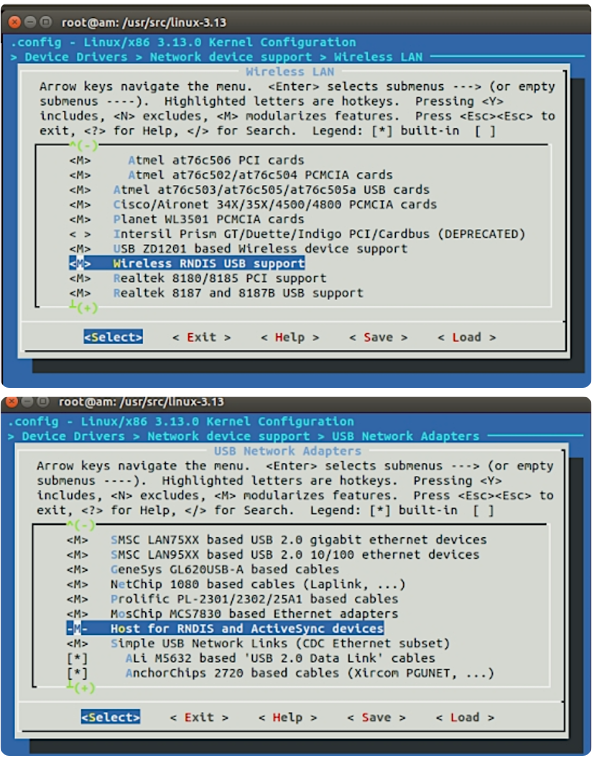

如果遇到没有RNDIS驱动的情况，可在编译内核时按照下图配置。

3.3 RNDIS联网测试

使用ping命令访问百度，联网成功：

四、如何禁用RNDIS功能

4.1 Win10如何禁用RNDIS

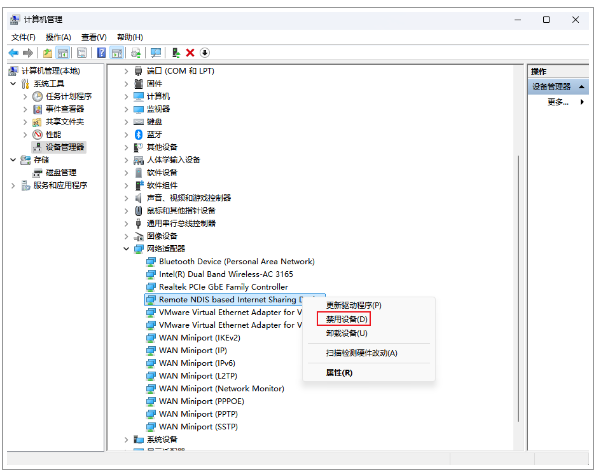

在设备管理器，网络适配器下找到Remote NDIS选项后点击鼠标右键选择禁用设备即可。

4.2 LuatOS代码如何禁用RNDIS

代码详见：

https://docs.openluat.com/air8000/luatos/app/common/rndis/
