RS485硬件电路设计参考：工业数据交互的基石

在工业控制网络中，RS485协议扮演着“数据桥梁”的角色，确保多设备间的信息高效流转。其硬件电路设计直接影响通信系统的稳定性与可靠性。本文将围绕RS485的核心电路模块，提供实用的设计思路与优化方案，助力工程师构建坚固的通信基础。

RS485是一种工业领域广泛使用的通信接口标准，特别适合远距离、抗干扰要求高的场景。

以低功耗4G-Cat.1模组Air780EPM为例，通过RS485接口与LuatOS开发，可快速实现工业物联网设备的本地通信+远程联网功能。

**典型应用场景： **

工业数据采集

通过RS485连接多台传感器（如温度、压力变送器），使用Modbus-RTU协议读取数据，经4G网络上传至云平台。

智能仪表网关

将RS485设备（如电表、水表）数据聚合，通过Cat.1网络实现远程监控。

下文以Air780EPM为例，分享RS485硬件电路相关内容。Air780EHM与Air780EPM在硬件上一致，同样适用。

一、RS485接口核心概念

对于刚接触RS485的新手开发者，需要了解以下接口特性相关核心概念。

1.1 物理层标准

采用差分信号传输，支持半双工通信（同一时间只能发送或接收）。

最大传输速率10Mbps，最远传输距离1200米（需匹配终端电阻）。

信号电平为±2V~±6V差分电压，抗共模干扰能力强。

1.2 硬件组成

RS485收发器（如MAX485、SP3485）：将 UART的TTL电平转换为差分信号。

差分线（A/B）：传输数据，需使用屏蔽双绞线。

终端电阻：总线两端各接120Ω电阻（长线必加，避免信号反射）。

二、Air780EPM的RS485支持

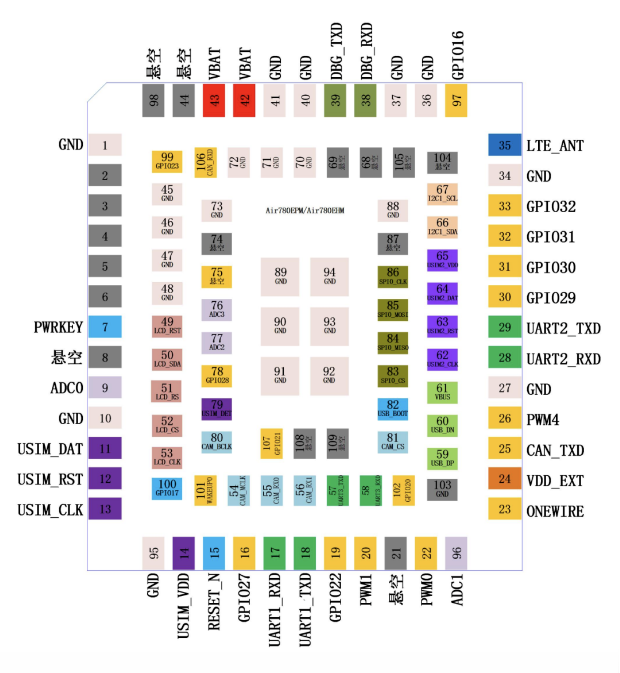

2.1 硬件接口说明

UART1：

默认支持RS485模式，需外接RS485收发器。

关键信号：

TXD/RXD：连接RS485收发器的DI/RO端。

RE/DE收发控制引脚：通过GPIO（如GPIO24）控制，需在代码中配置。

2.2 软件支持要点

LuatOS提供封装函数简化配置；

支持Modbus-RTU/TCP/ASCII协议。

详见资料中心：docs.openluat.com

三、硬件设计注意事项

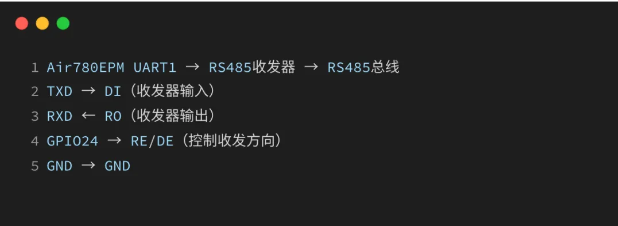

3.1 硬件连接示例

3.2 关键设计要点

1）电平匹配

Air780EPM的UART为3.0V TTL电平，需通过RS485收发器转换为差分信号。

确保收发器与模组供电一致。

2）终端电阻

总线两端各接120Ω电阻（A/B线并联接地或接 VCC）。

短距离（<30 米）可省略，但长线必加。

3）自动收发控制电路

方案一：使用GPIO控制

GPIO24输出低，使RE/DE拉低，进入接收模式；

GPIO24输出高，使RE/DE拉高，进入发送模式。

方案二：使用三极管控制

当TXD为高电平时，触发三极管导通，使RE/DE拉低，进入接收模式；

当TXD为低电平时，三极管保持关闭，使RE/DE为高，进入发送模式。

4）防雷与抗干扰

加装共模电感和TVS管；

RS485线需与电源线、高频信号线物理隔离。

3.3 典型电路设计

RS485收发器（如 MAX485）典型连接：

DE/RE引脚通过电阻连接到Air780EPM的GPIO24；

A/B线接屏蔽双绞线，屏蔽层单端接地。

今天的内容就分享到这里了~
