两个input_t-SNE实践（可视化两个图片数据集合的差异）





 任务陈述：在Images目录下有两种图片，各500张，前500张为第一类，后500张为第二类如下图，可以看到两类的风格不一样，需要想办法将这两类降到2维或者3维聚类可视化。

两类图片数据集
在看下面内容之前，可以先看一下利用t-SEN手写数据集分类的例子,（文末也有实现）这也是各大博客最喜欢贴的例子，或者结合起来看。

直接上代码

确保python安装好了各个依赖库，特别是sklearn

第一部分是获取数据的代码：

无论你是什么类型的数据（图片，音频，文本等等），先将它先处理成np.array类型，确保data的形状为(数据条数，每条数据维度)，label的形状(数据条数,) 方便后面调用t-SNE方法

import os
import numpy as np
import cv2
from time import time
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from sklearn import datasets #手写数据集要用到
from sklearn.manifold import TSNE
#该函数是关键，需要根据自己的数据加以修改，将图片存到一个np.array里面，并且制作标签
#因为是两类数据，所以我分别用0,1来表示
def get_data(Input_path): #Input_path为你自己原始数据存储路径，我的路径就是上面的'./Images'
    Image_names=os.listdir(Input_path) #获取目录下所有图片名称列表
    data=np.zeros((len(Image_names),40000)) #初始化一个np.array数组用于存数据
    label=np.zeros((len(Image_names),)) #初始化一个np.array数组用于存数据
    #为前500个分配标签1，后500分配0
    for k in range(500):
        label[k]=1
    #读取并存储图片数据，原图为rgb三通道，而且大小不一，先灰度化，再resize成200x200固定大小
    for i in range(len(Image_names)):
        image_path=os.path.join(Input_path,Image_names[i])
        img=cv2.imread(image_path)
        img_gray=cv2.cvtColor(img,cv2.COLOR_RGB2GRAY)
        img=cv2.resize(img_gray,(200,200))
        img=img.reshape(1,40000)
        data[i]=img
        n_samples, n_features = data.shape
    return data, label, n_samples, n_features

‘’‘下面的两个函数，
一个定义了二维数据，一个定义了3维数据的可视化
不作详解，也无需再修改感兴趣可以了解matplotlib的常见用法
’‘’
def plot_embedding_2D(data, label, title):
    x_min, x_max = np.min(data, 0), np.max(data, 0)
    data = (data - x_min) / (x_max - x_min)
    fig = plt.figure()
    for i in range(data.shape[0]):
        plt.text(data[i, 0], data[i, 1], str(label[i]),
                 color=plt.cm.Set1(label[i]),
                 fontdict={'weight': 'bold', 'size': 9})
    plt.xticks([])
    plt.yticks([])
    plt.title(title)
    return fig
def plot_embedding_3D(data,label,title):
    x_min, x_max = np.min(data,axis=0), np.max(data,axis=0)
    data = (data- x_min) / (x_max - x_min)
    ax = plt.figure().add_subplot(111,projection='3d')
    for i in range(data.shape[0]):
        ax.text(data[i, 0], data[i, 1], data[i,2],str(label[i]), color=plt.cm.Set1(label[i]),fontdict={'weight': 'bold', 'size': 9})
    return fig

#主函数
def main():
    data, label, n_samples, n_features = get_data('./Images') #根据自己的路径合理更改
    print('Begining......') #时间会较长，所有处理完毕后给出finished提示
    tsne_2D = TSNE(n_components=2, init='pca', random_state=0) #调用TSNE
    result_2D = tsne_2D.fit_transform(data)
    tsne_3D = TSNE(n_components=3, init='pca', random_state=0)
    result_3D = tsne_3D.fit_transform(data)
    print('Finished......')
    #调用上面的两个函数进行可视化
    fig1 = plot_embedding_2D(result_2D, label,'t-SNE')
    plt.show(fig1)
    fig2 = plot_embedding_3D(result_3D, label,'t-SNE')
    plt.show(fig2)
if __name__ == '__main__':
    main()

下面给出结果图：

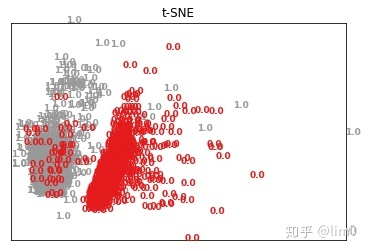

降到2d可视化

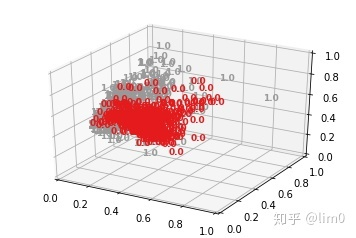

 降到3d的可视化

可以明显看出两类数据的差异巨大。t-SNE的降维能力实在是强悍！上面提到了”手写数据集“的例子，下面也作一个说明：

将上述get_data改成：

def get_data(Input_path)
    digits = datasets.load_digits(n_class=6)
    data = digits.data
    label = digits.target
    n_samples, n_features = data.shape
return data, label, n_samples, n_features

这样就能实现手写数据集的分类可视化。

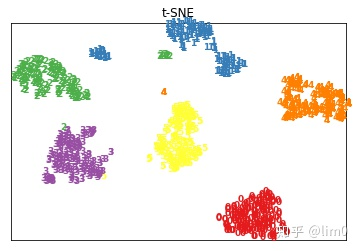

 手写数据2d

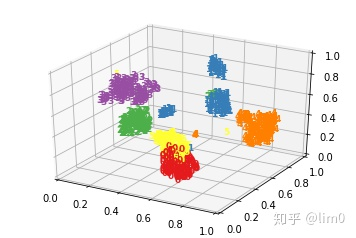

 手写数字3d
