生成树STP

一、STP概述

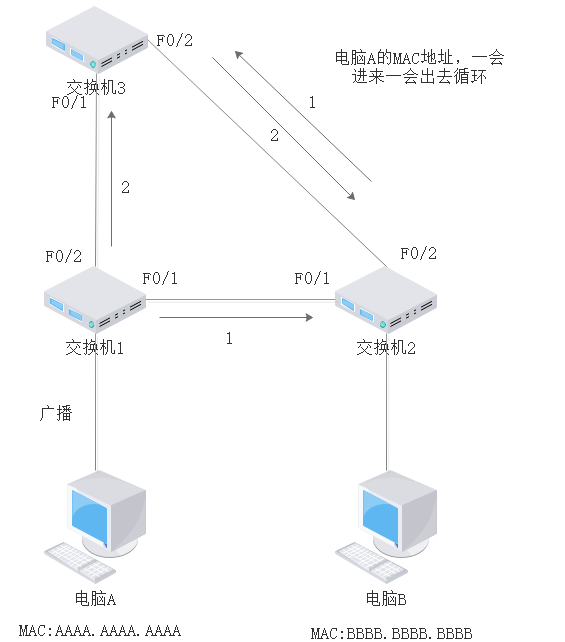

1、交换网络环路的形成

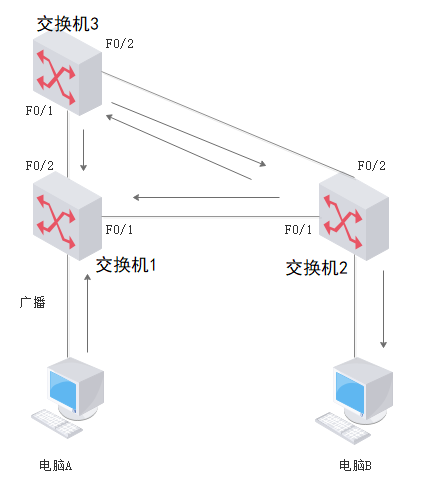

  • 广播风暴的形成


交换机2和交换机3会从所有非接收端口转发广播

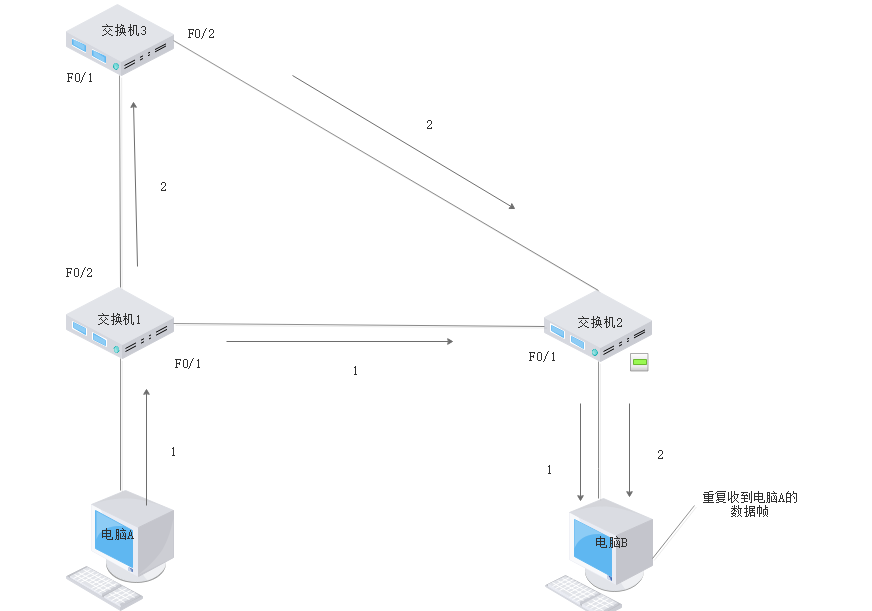

  • 多帧复制


  • MAC地址表紊乱


2、STP简介(STP-Spanning Tree Protocol)

  • 逻辑上断开环路，防止广播风暴的产生

  • 当线路故障，阻塞接口被激活，恢复通信，起备份线路的作用

生成树算法分为3个步骤

  • 选择根网桥（Root Bridge）

  • 选择根端口（Root Ports）

  • 选择指定端口（Designated Ports）

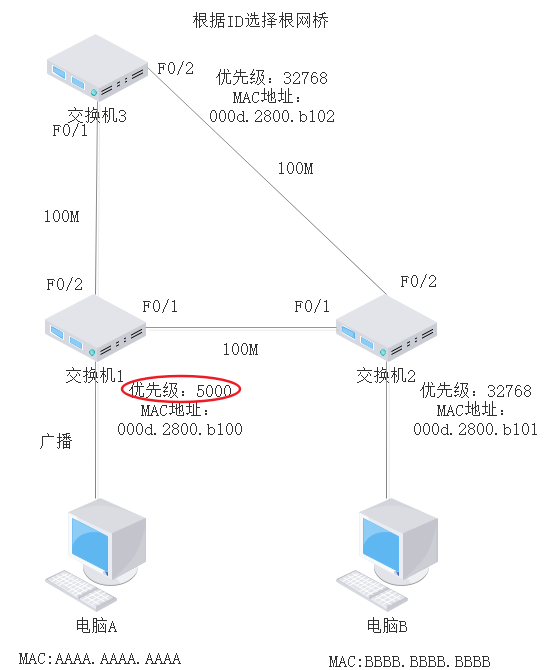

① 选择根网桥（交换机）

  • 网桥ID是唯一的●网桥ID是唯一的

  • 选择交换网络中网桥ID最小的交换机成为根网桥

网桥优先级—网桥的MAC地址

取值范围：0~65535
缺省值（默认值）：32768

先比优先级，再比MAC地址；优先级越小越优先，MAC地址越小越优先

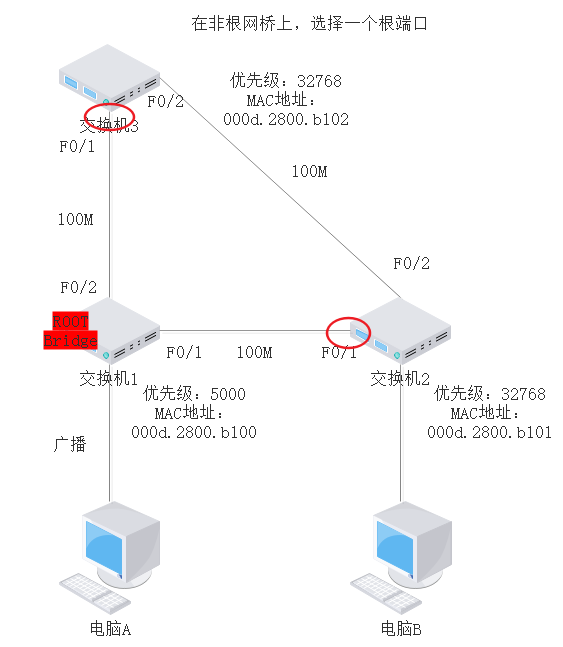

② 选择根端口

  • 到根网桥最低的根路径成本

  • 直连的网桥ID最小

  • 端口ID最小

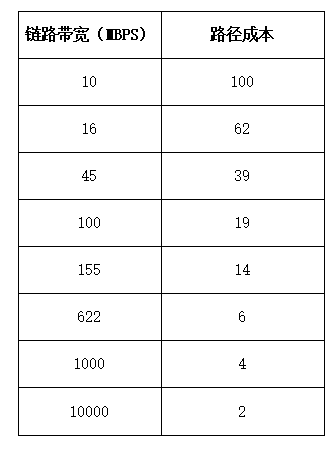

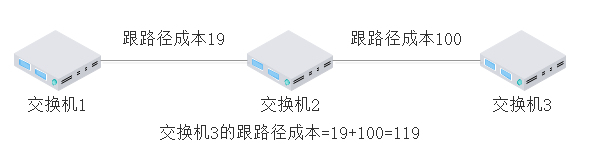

根路径成本：网桥到根网桥的路径上所有链路的成本之和


端口ID：

端口优先级—端口编号

取值范围：0~255

缺省值：128


③ 选择指定端口

  • 根桥上的端口全是指定端口

  • 在每个网段上，选择1个指定端口

  • 非根桥上的指定端口，选择顺序（根路径成本较低、所在的交换机网桥ID值较小、端口ID的值较小）

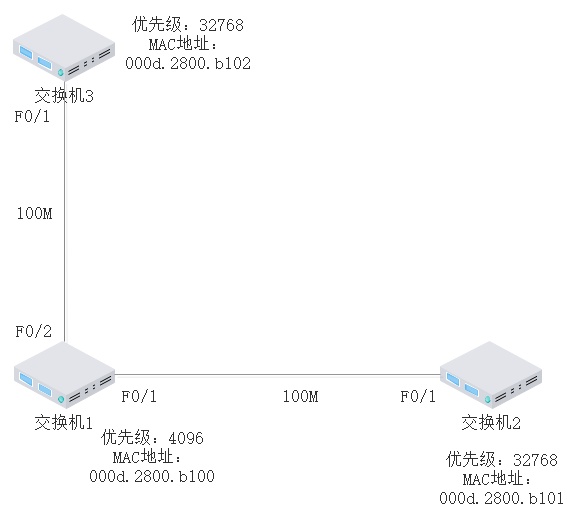

最终形成逻辑结构无环拓扑


二、BPDU（桥协议数据单元）

1、BPDU

  • 使用组播发送BPDU

2、BPDU类型

  • 配置BPDU

  • 拓扑变更通告（TCN）BPDU

3、BPDU报文字段3、BPDU报文字段

  • 根网桥ID根路径成本
  • 发送网桥ID
  • 端口ID

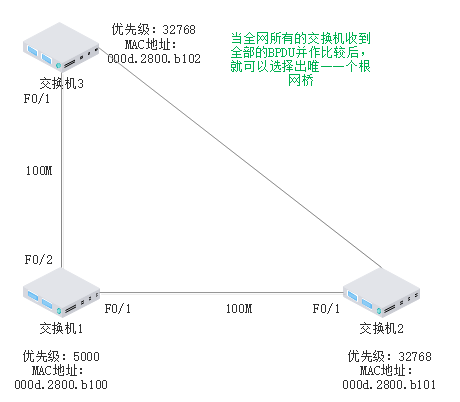

STP利用BPDU选择根网桥

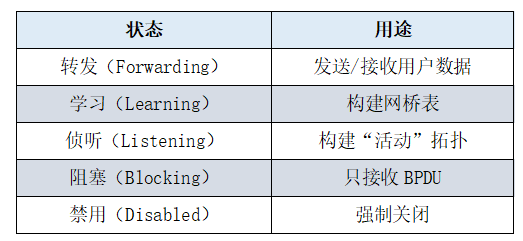

交换机端口的STP状态

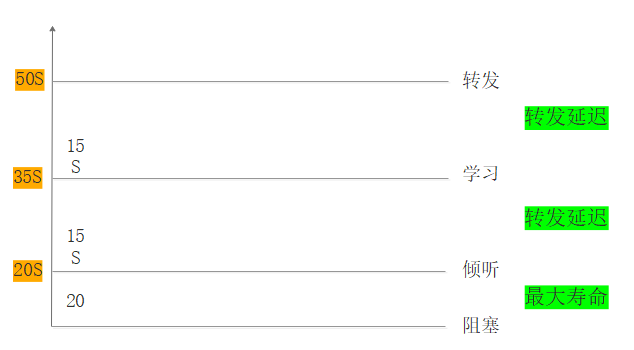

三、生成树计时器

STP的计时器

  • Hello时间

  • 转发延迟

  • 最大老化时间


四、MSTP命令

[Sw1]stp mode mstp  将交换机配置成MSTP模式，MSTP兼容sTP/RSTP

[Sw1] stp region-configuratio  进入NSTP域视图MSTP配置模式


[sw1-mst-region] region-name huawei1  配置MSTP域的域名为huawei1


[Sw1-mst-region ] revision-level 1


配置多生成树实例和VLAM的映射关系，同一vlan的数据只能对应一个实例，而一个实例可以对应多个vlan (instance 1 vlan 2 to10)


[Sw1一mst-region]instance 1 vlan 10  将vlan 10加入实例1中


[Sw1-mst-region] instance 2 vlan 20  将vlan 20加入实例2中



[sw1-mst-region] active region-configuration  激活MSTP域的配置(必须配置)


[Sw1-mst-region]quit  退出


[Sw1]stp instance 1 root primary  配置此交换机为实例1的主根桥


[Sw1] stp instance 2 root secondary  配置此交换机为实例2的备份根桥


[Sw2]stp mode mstp


[Sw2]stp region-configuration


[Sw2-mst-region] region-name huawei 1


[sw2-mst-region ] revision-level 1


[sw2-mst-region] instance 1 vlan 10


[Sw2-mst-region]instance 2 vlan 20


[sw2-mst-region] active region-configuration


[Sw2-mst-region] quit


[Sw2]stp instance 1 root secondary  配置sw1交换机为实例1的备份根桥


[Sw2]stp instance 2 root primary  配置sw2交换机为实例2的主根桥


[sw3]stp mode mstp


[sw3]stp region-configuration


[sw3-mst-region ] region-name huawei 1


[sw3-mst-region ] revision-level 1


[Sw3-mst-region]instance 1 vlan 10


[Sw3-mst-region]instance 2 vlan 20


[sw3-mst-region] active region-configuration


[Sw1]stp enable

[sw2]stp enable

[Sw3]stp enable


[Sw3]dis stp brief  查看STP接口角色及状态信息
