ESXi 8.0直通NVIDIA显卡
ESXi 8.0直通NVIDIA显卡
来源 https://xxfe.com/posts/20241217-esxi-many-fixes/
要顺利实现NVIDIA显卡的直通，首先需要具备合适的硬件环境。我配置的主板是华硕 B760i，CPU是14600KF。 华硕 B760i 主板支持最新的IOMMU技术（Intel VT-d），这对于GPU直通至关重要。搭配强劲的i5处理器，不仅能够提供充足的计算性能，还支持多线程和高频率运行，为虚拟化环境提供了坚实的基础。
备注： 如果主板上的网卡不是Intel家的，感觉要出门左拐了。
使用Ventoy制作启动盘
在开始安装ESXi 8.0之前，我们需要制作一个可启动的安装盘。Ventoy是一个开源工具，可以轻松将ISO文件写入U盘，并支持多ISO启动。Ventoy的优势在于支持多ISO启动，无需重复格式化U盘，且操作简单，只需一次安装后拖放ISO文件即可使用。
以下是使用Ventoy制作启动盘的步骤：
- 下载Ventoy并安装到U盘。
- 将最新的ESXi 8.0镜像文件VMware-VMvisor-Installer-8.0U3b-24280767.x86_64.iso复制到U盘中。
- 通过Ventoy的多ISO功能，可以同时存储其他工具的ISO，方便后续使用。
关闭安全启动
为了避免ESXi在控制台中出现安全启动相关的警告，需要在BIOS中关闭 安全启动（Secure Boot）。具体步骤如下：
- 进入BIOS：开机时按下 Del 或 F2 键进入BIOS设置界面。
- 导航至安全选项：找到 Security 或 Boot 选项卡。
- 关闭安全启动：将 Secure Boot 选项设置为 Disabled。
- 保存并退出：按提示保存设置并重启系统。
关闭安全启动后，ESXi在启动时将不会因签名校验失败而弹出警告，从而实现更顺畅的启动过程。
修改ESXi参数
由于ESXi 8.0没有对12代以后的CPU做默认的支持，所以在安装ESXi 8.0过程中会遇到紫屏的问题。为了解决这一问题，需要对ESXi的启动参数进行修改。
1. 修改启动参数
在ESXi启动界面，按 Shift + O 进入启动选项编辑模式，然后添加以下参数：cpuUniformityHardCheckPanic=FALSE
完整的启动参数示例如下：kernelopt=… cpuUniformityHardCheckPanic=FALSE
2. 启动后通过SSH调整系统配置
启动进入ESXi系统后，通过SSH连接到主机，并执行以下命令以永久应用修改：
1esxcli system settings kernel set -s cpuUniformityHardCheckPanic -v FALSE此命令将启动参数持久化，确保每次启动ESXi时都应用该设置，防止紫屏问题再次出现。
3. 配置NVIDIA显卡直通
为了在虚拟机中成功直通NVIDIA显卡，还需要进行特定的配置。以下步骤将指导你完成这一过程：

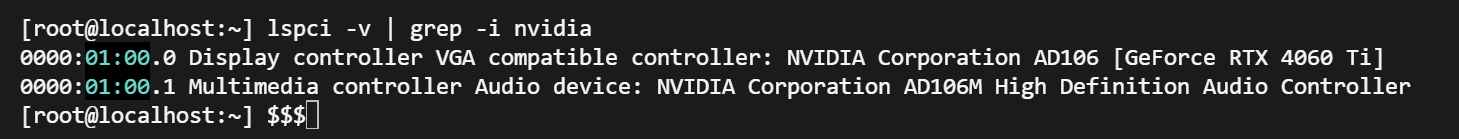

lspci -v | grep -i nvidia

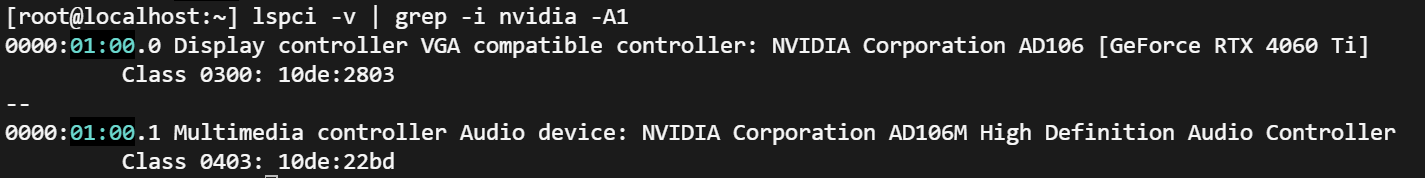

lspci -v | grep -i nvidia -A1
步骤： 编辑ESXi配置文件：
通过SSH连接到ESXi主机，执行以下命令将显卡设备标记为直通设备：
echo '/device/0000:01:00.0/owner = "passthru"' >> /etc/vmware/esx.conf其中，0000:01:00.0为NVIDIA显卡的PCI地址，请根据实际硬件调整。
更新Passthru映射文件：
为了确保显卡的各项功能能够正确直通，需在passthru.map文件中添加相关配置。执行以下命令：
echo '10de 2803 bridge false' >> /etc/vmware/passthru.map
echo '10de 2803 link false' >> /etc/vmware/passthru.map
echo '10de 2803 d3d0 false' >> /etc/vmware/passthru.map这里的10de 2803代表NVIDIA显卡的厂商ID和设备ID，请根据你的显卡型号进行相应调整。
重启ESXi服务：
为使上述配置生效，需要重启ESXi的管理代理服务。执行以下命令：
/etc/init.d/hostd restart
/etc/init.d/vpxa restart或者，您也可以选择重启整个ESXi主机。
创建虚拟机及配置参数

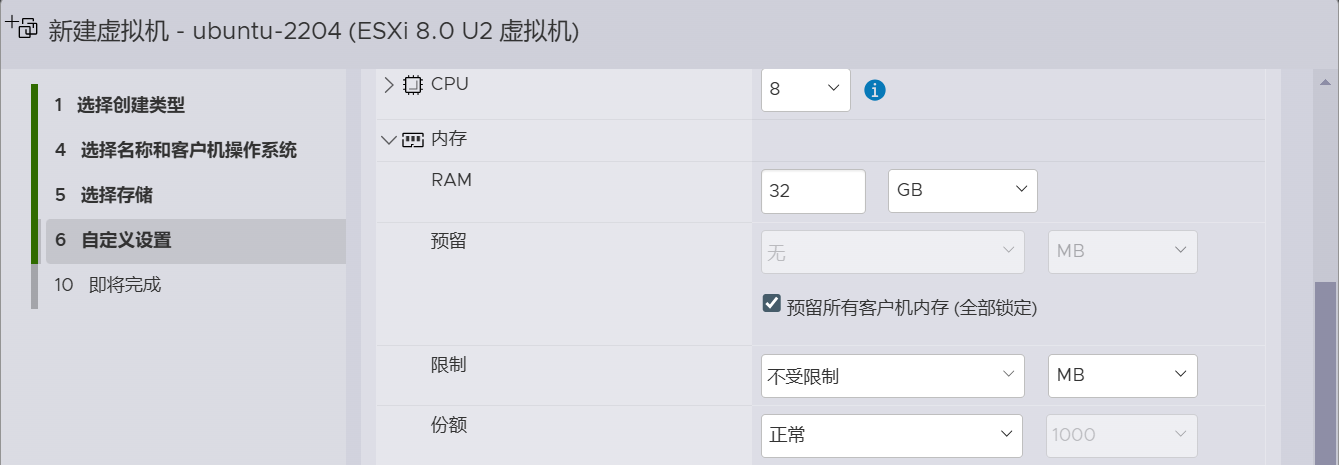

预留全部内存
在“虚拟机设置”中，点击“添加其他设备” > “PCI设备”，在列表中找到并勾选NVIDIA显卡（例如，0000:01:00.0）。

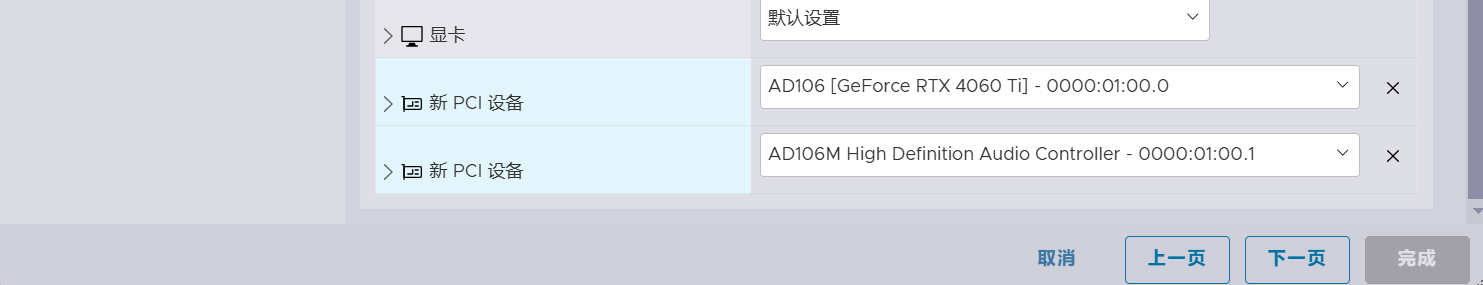

添加PCI设备

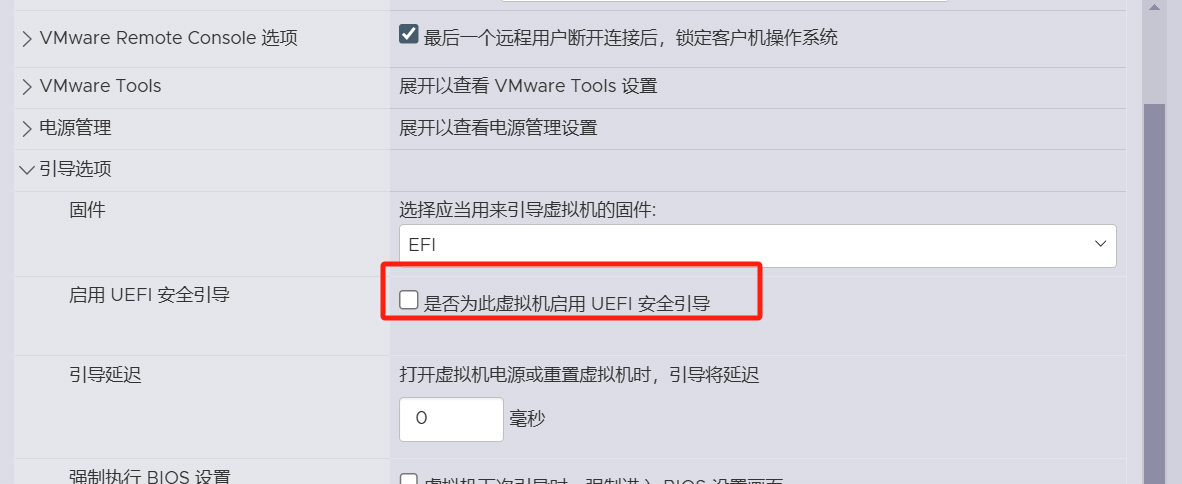

取消UEFI安全启动
为了优化GPU直通的性能和兼容性，需要在虚拟机的高级配置中添加以下参数：
# 该参数用于隐藏虚拟化环境，使得虚拟机能够更好地识别并利用NVIDIA显卡。
hypervisor.cpuid.v0 = FALSE
# 启用64位内存映射输入/输出（MMIO），提高显卡的内存访问效率。
pciPassthru.use64bitMMIO = TRUE
# 设置64位MMIO的大小为32GB，确保显卡有足够的内存资源进行高性能计算和渲染任务。
pciPassthru.64bitMMIOSizeGB = 32确认所有设置无误后，点击“完成”保存虚拟机配置。
安装驱动
#禁用nouveau
touch /etc/modprobe.d/blacklist-nvidia-nouveau.conf
cat >> /etc/modprobe.d/blacklist-nvidia-nouveau.conf << EOF
blacklist nouveau
options nouveau modeset=0
EOF
touch /etc/modprobe.d/nvidia.conf
cat >> /etc/modprobe.d/nvidia.conf << EOF
options nvidia NVreg_OpenRmEnableUnsupportedGpus=1
EOF
sudo update-initramfs -u
sudo reboot
wget "https://us.download.nvidia.cn/XFree86/Linux-x86_64/535.129.03/NVIDIA-Linux-x86_64-550.135.run" -O NVIDIA-Linux-x86_64-550.135.run
sudo apt install build-essential
sudo apt install pkg-config libglvnd-dev
sudo chmod u+x NVIDIA-Linux-x86_64-550.135.run
# 如不带 -m=kernel-open 参数，kernel日志中会出现 RmInitAdapter failed! (0x26:0x56:1482) 报错。
./NVIDIA-Linux-x86_64-550.135.run -m=kernel-open
===================
Intel® Arc™ Graphics - Windows*
https://www.intel.com/content/www/us/en/download/785597/intel-arc-graphics-windows.html
[root@localhost:~] [root@localhost:~] cat /etc/rc.local.d/local.sh #!/bin/sh ++group=host/vim/vmvisor/boot # local configuration options # Note: modify at your own risk! If you do/use anything in this # script that is not part of a stable API (relying on files to be in # specific places, specific tools, specific output, etc) there is a # possibility you will end up with a broken system after patching or # upgrading. Changes are not supported unless under direction of # VMware support. # Note: This script will not be run when UEFI secure boot is enabled. # enable support for Intel iGPU with SR-IOV esxcli system settings kernel set -s vga -v FALSE vsish -e set /hardware/pci/seg/0/bus/0/slot/02/func/0/enableVFs 7 kill -SIGHUP $(pidof vmkdevmgr) lspci -v | grep -i vga exit 0 [root@localhost:~] [root@localhost:~] [root@localhost:~] /bin/sh /sbin/auto-backup.sh [root@localhost:~] [root@localhost:~] /bin/sh /etc/rc.local.d/local.sh 0000:00:02.0 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.1 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.2 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.3 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.4 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.5 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.6 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.7 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] [root@localhost:~]
[root@localhost:~] [root@localhost:~] cat /etc/vmware/passthru.map # passthrough attributes for devices # # file format: vendor-id device-id resetMethod fptShareable # vendor/device id: xxxx (in hex) (ffff can be used for wildchar match) # reset methods: flr, d3d0, link, bridge, default # fptShareable: true/default, false # # Description: # # - fptShareable: when set to true means the PCI device can be shared. # Sharing refers to using multiple functions of a multi‐function # device in different contexts. That is, sharing between two # virtual machines or between a virtual machine and VMkernel. # # - resetMethod: override for the type of reset to apply to a PCI device. # Bus reset and link reset prevent functions in a multi-function # device from being assigned to different virtual machines, or from # being assigned between the VMkernel and virtual machines. In # some devices it's possible to use PCI power management capability # D3->D0 transitions to reset the device. In the absence of the # override, the VMkernel decides the type of PCI reset to apply # based on the device's capabilities. The VMkernel prioritizes # function level reset (flr). # # Restrictions: # # - PCI SR-IOV physical and virtual functions (PFs/VFs) are not allowed # in the list below. Those must support function-level-reset and # must be shareable. # # Intel 82579LM Gig NIC can be reset with d3d0 8086 1502 d3d0 default # Intel 82598 10Gig cards can be reset with d3d0 8086 10b6 d3d0 default 8086 10c6 d3d0 default 8086 10c7 d3d0 default 8086 10c8 d3d0 default 8086 10dd d3d0 default # Broadcom 57710/57711/57712 10Gig cards are not shareable 14e4 164e default false 14e4 164f default false 14e4 1650 default false 14e4 1662 link false # Qlogic 8Gb FC card can not be shared 1077 2532 default false # LSILogic 1068 based SAS controllers 1000 0056 d3d0 default 1000 0058 d3d0 default # NVIDIA (FLR issue on Ampere and Hopper GPUs) 10de ffff bridge false # AMD FCH SATA Controller [AHCI mode] 1022 7901 d3d0 default # Intel Corporation Alder Lake-N [Intel Graphics] 8086 46d4 d3d0 default [root@localhost:~] [root@localhost:~] [root@localhost:~] esxcli system settings kernel set -s vga -v TRUE [root@localhost:~] [root@localhost:~] esxcli system settings kernel set -s vga -v FALSE [root@localhost:~] [root@localhost:~] [root@localhost:~] lspci -v | grep -i vga 0000:00:02.0 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] [root@localhost:~] [root@localhost:~] vsish -e get /hardware/pci/seg/0/bus/0/slot/02/func/0/maxNumVFs 7 [root@localhost:~] vsish -e set /hardware/pci/seg/0/bus/0/slot/02/func/0/enableVFs 7 [root@localhost:~] vsish -e get /hardware/pci/seg/0/bus/0/slot/02/func/0/maxNumVFs 7 [root@localhost:~] vsish -e get /hardware/pci/seg/0/bus/0/slot/02/func/0/currentNumVfs 7 [root@localhost:~] [root@localhost:~] kill -SIGHUP $(pidof vmkdevmgr) [root@localhost:~] [root@localhost:~] lspci -v | grep -i vga 0000:00:02.0 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.1 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.2 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.3 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.4 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.5 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.6 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] 0000:00:02.7 Display controller VGA compatible controller: Intel Corporation Alder Lake-N [Intel Graphics] [root@localhost:~]
# 精简置备（thin) vmkfstools -i old.vmdk -d thin new.vmdk # 厚置备延迟置零（zeroed thick） vmkfstools -i old.vmdk -d zeroedthick new.vmdk # 厚置备置零（eager zeroed thick） vmkfstools -i old.vmdk -d eagerzeroedthick new.vmdk
=================
来源 https://www.cnblogs.com/nearer/articles/18269575
vmkfstools命令介绍
vmkfstools 是用于管理 VMFS 卷、存储设备和虚拟磁盘的 ESXi Shell 命令之一。可以使用 vmkfstools 命令执行很多存储操作。例如，可以在物理分区上创建和管理 VMFS 数据存储，或操作 VMFS 或 NFS 数据存储中存储的虚拟磁盘文件。
虚拟硬盘类型介绍
VMware 虚拟化平台中虚拟机硬盘有三种类型，它们分别是：厚置备延迟置零（zeroed thick）、厚置备置零（eager zeroed thick）和精简置备（thin)。
-
一、厚置备延迟置零（zeroed thick）
创建虚拟机时硬盘类型默认选择此种类型；创建虚拟机时为虚拟机硬盘分配的存储空间即是物理存储空间，但在分配的过程未将存储空间置零，仅当虚拟机存在写入数据时，再按量将存储空间置零，类似于快速格式化。 -
二、厚置备置零（eager zeroed thick）
创建虚拟机时为虚拟机硬盘分配的存储空间即是物理存储空间，并且在分配的过程将存储空间置零，类似于格式化。此类硬盘类型适用于I/O读写频繁的业务虚拟机，如数据库业务系统。 -
三、精简置备（thin)
创建虚拟机时为虚拟机硬盘分配的存储空间并不等于物理存储空间，虚拟机实际使用的存储空间才是它占用的物理存储空间。当虚拟机写入数据时，才为其分配物理存储空间及置零，待分配空间和置备完成后才能进行操作，这对于IO频繁造成性能会有所下降，但它的好处是节省了存储空间。
vmkfstools命令参数
- 基于ESXI6.7
| OPTIONS FOR FILE SYSTEMS: | |
| vmkfstools -C --createfs [vmfs5|vmfs6|vfat] | |
| -S --setfsname fsName | |
| -Y --unmapGranularity #[bBsSkKmMgGtT] | |
| -O --unmapPriority <none|low|medium|high> | |
| -Z --spanfs span-partition | |
| -G --growfs grown-partition | |
| deviceName | |
| -P --queryfs -h --humanreadable | |
| -T --upgradevmfs | |
| vmfsPath | |
| -y --reclaimBlocks vmfsPath [--reclaimBlocksUnit #blocks] | |
| OPTIONS FOR VIRTUAL DISKS: | |
| vmkfstools -c --createvirtualdisk #[bBsSkKmMgGtT] | |
| -d --diskformat [zeroedthick | |
| |thin | |
| |eagerzeroedthick | |
| ] | |
| -a --adaptertype [deprecated] | |
| -W --objecttype [file|vsan|vvol|pmem|upit] | |
| --policyFile <fileName> | |
| -w --writezeros | |
| -j --inflatedisk | |
| -k --eagerzero | |
| -K --punchzero | |
| -U --deletevirtualdisk | |
| -E --renamevirtualdisk srcDisk | |
| -i --clonevirtualdisk srcDisk | |
| -d --diskformat [zeroedthick | |
| |thin | |
| |eagerzeroedthick | |
| |rdm:<device>|rdmp:<device> | |
| |2gbsparse] | |
| -W --object [file|vsan|vvol] | |
| --policyFile <fileName> | |
| -N --avoidnativeclone | |
| -X --extendvirtualdisk #[bBsSkKmMgGtT] | |
| [-d --diskformat eagerzeroedthick] | |
| -M --migratevirtualdisk | |
| -r --createrdm /vmfs/devices/disks/... | |
| -q --queryrdm | |
| -z --createrdmpassthru /vmfs/devices/disks/... | |
| -v --verbose # | |
| -g --geometry | |
| -x --fix [check|repair] | |
| -e --chainConsistent | |
| -Q --objecttype name/value pair | |
| --uniqueblocks childDisk | |
| --dry-run [-K] | |
| vmfsPath | |
| OPTIONS FOR DEVICES: | |
| -L --lock [reserve|release|lunreset|targetreset|busreset|readkeys|readresv | |
| ] /vmfs/devices/disks/... | |
| -B --breaklock /vmfs/devices/disks/... | |
| OPTIONS FOR VMFS MODULE: | |
| --traceConfig [0|1] | |
| --dataTracing [0|1] | |
| --traceSize <x> (MB) | |
| vmkfstools -H --help |
参考实例
- 更改虚拟磁盘(vmdk)大小：
| vmkfstools -X 40g converter-one.vmdk |
- 精简置备转换至厚置备置零：
| vmkfstools --inflatedisk /vmfs/volumes/DatastoreName/VMName/VMName.vmdk |
- 厚置备延迟置零转换至厚置备置零：
| vmkfstools --eagerzero /vmfs/volumes/DatastoreName/VMName/VMName.vmdk |
- 创建虚拟磁盘文件：
| vmkfstools -C --createfs vmfs3 |
- 将虚拟磁盘文件A，克隆为精简置备虚拟磁盘文件B：
| vmkfstools -i A.vmdk -d thin B.vmdk |
操作实例
- 将操作的虚拟硬盘文件归属虚拟机关机，同时将ESXI主机ssh开启
步骤：主机>操作>服务>开启安全Shell（ssh） - 通过ssh连接至ESXI主机
- 使用cd命令进入虚拟硬盘文件vmdk所属目录
参考示例：
| cd /vmfs/volumes/datastore1/Server2016 |
- 使用ls查看文件/目录，确定操作文件
- 硬盘文件转换-精简置备
| vmkfstools -i Server2016.vmdk -d thin Server2016_new.vmdk |
- 待进度完成至100%（可能在100%会等比较久），Server2016_new.vmdk为新的精简置备虚拟硬盘文件。
引用
https://docs.vmware.com/cn/VMware-vSphere/6.7/com.vmware.vsphere.storage.doc/GUID-A5D85C33-A510-4A3E-8FC7-93E6BA0A048F.html
https://www.yisu.com/zixun/520966.html
https://zhuanlan.zhihu.com/p/545288996
