图像采集卡分类、接口与性能指标详解

图像采集卡是机器视觉、工业检测、安防监控、医疗影像等领域的核心硬件，核心作用是将相机等图像源输出的模拟 / 数字信号转化为计算机可识别、处理的数字图像数据，同时完成信号同步、缓存、传输等关键操作，其分类、接口类型与性能指标直接决定了视觉系统的成像质量、传输效率和实时处理能力。以下从分类、主流接口、核心性能指标三个维度展开详解，覆盖工业级、商用级全场景应用特性。

一、图像采集卡的核心分类

图像采集卡的分类维度多样，核心可按信号类型、接口标准、应用场景、通道数量划分，其中信号类型是最基础、最核心的分类依据，不同分类的采集卡适配不同图像源和使用场景，无优劣之分，仅为场景匹配性差异。

（一）按输入信号类型划分

这是工业应用中最常用的分类方式，直接决定采集卡与相机的适配性，分为模拟图像采集卡和数字图像采集卡两大类，数字采集卡也是目前机器视觉领域的主流选择。

1. 模拟图像采集卡

   • 核心特性：接收相机输出的模拟视频信号（如 PAL/NTSC/SECAM 制式），通过 A/D（模 / 数）转换芯片将模拟信号转化为数字图像数据，需完成信号解码、降噪、量化等操作。

   • 核心参数：分辨率多为标清（720×576/PAL、720×480/NTSC），帧率 25/30fps，色彩深度 8bit。

   • 适配场景：传统安防监控、老式模拟相机、低成本视觉检测场景，目前工业级机器视觉中已逐步被数字采集卡替代，仅用于存量设备改造。

   • 优势：成本低、适配性广；劣势：信号传输易受干扰，成像精度和分辨率低，无同步控制功能。


2. 数字图像采集卡

   • 核心特性：直接接收相机输出的数字图像信号，无需 A/D 转换，仅完成信号接收、缓存、协议解析和传输，信号抗干扰能力强，成像精度高，支持与相机的硬件同步控制。

   • 细分类型：按数字协议可分为面阵数字采集卡（适配 GigE、USB3.0/3.1、Camera Link 等面阵相机）和线阵数字采集卡（适配 Camera Link HS、CoaXPress 等线阵相机，支持高行频、连续扫描），是工业机器视觉的核心选型品类。

   • 适配场景：工业缺陷检测、精密测量、机器视觉引导、医疗高清影像、高速抓拍等中高端场景。

   • 优势：分辨率高、帧率快、信号稳定、支持硬件触发 / 同步；劣势：成本高于模拟采集卡，对计算机接口和供电有一定要求。







（二）按核心接口标准划分

与后续 “主流接口” 强关联，按采集卡与相机的连接接口划分，如Camera Link 采集卡、GigE Vision 采集卡、USB3 Vision 采集卡、CoaXPress 采集卡、HDMI/SDI 采集卡等，该分类直接体现采集卡的传输协议和速率特性，是工业选型的关键依据。

（三）按应用场景与行业特性划分

1. 工业机器视觉采集卡：工业级核心品类，具备宽温工作（-40℃~85℃）、抗电磁干扰、高稳定性、支持硬件触发 / 同步、多通道扩展等特性，适配工业相机，满足产线 24 小时不间断工作需求，接口以 Camera Link、CoaXPress、GigE 为主。

2. 安防监控采集卡：适配安防相机，支持多通道（4/8/16 路）、实时预览、视频编码存储，接口以模拟 CVBS、HDMI、GigE 为主，部分集成 H.264/H.265 硬件编码功能。

3. 医疗影像采集卡：满足医疗行业高精准、高兼容性要求，支持 DICOM 医疗影像标准，适配彩超、内窥镜、X 光机等医疗设备，多为高清数字采集卡，部分具备防辐射、医用认证。

4. 直播 / 商用采集卡：适配消费级相机、摄像头，接口以 HDMI、USB3.0 为主，支持即插即用、低延迟，部分集成美颜、编码功能，适配直播、视频会议、教学录播等场景。





（四）按通道数量划分

1. 单通道采集卡：适配单台相机，体积小、成本低，满足单相机视觉检测、单点监控等场景。

2. 多通道采集卡：支持 2/4/8/16 路相机同时采集，具备通道独立控制、同步触发功能，适配多相机拼接视觉、全景监控、产线多工位同时检测等场景，工业级多通道采集卡多支持通道带宽动态分配。

（五）其他辅助分类

• 按安装形式：PCI/PCIe 板卡式（内置，工业级主流，传输速率高、稳定性强）、外置 USB / 网口式（即插即用，便携，适合桌面级、小场景应用）；

• 按色彩类型：黑白采集卡（适配黑白相机，灰度采集精度高，用于精密测量）、彩色采集卡（支持 RGB/YUV 色彩模式，用于色彩检测、视觉识别）；

• 按处理能力：纯采集卡（仅完成信号传输，无图像处理功能，依赖计算机端处理）、智能采集卡（集成 FPGA/ASIC 芯片，具备硬件预处理功能，如边缘检测、图像裁剪、降噪，降低计算机端算力负荷）。





二、图像采集卡的主流接口类型

图像采集卡的接口分为与相机连接的输入接口和与计算机连接的输出接口，其中输入接口决定与相机的协议适配性和传输速率，输出接口决定与计算机的连接方式和数据传输效率，工业级采集卡的输入 / 输出接口需匹配视觉系统的整体带宽需求，避免 “接口瓶颈”。

（一）核心输入接口（采集卡←相机）

即采集卡接收相机信号的接口，是工业选型的核心，不同接口对应不同的传输协议、速率、传输距离和应用场景，主流工业级接口为 Camera Link、CoaXPress、GigE Vision、USB3 Vision，商用级为 HDMI、SDI、CVBS。



接口类型	核心协议	传输介质	最大传输速率	传输距离	核心优势	核心劣势	适配场景
Camera Link	Camera Link	专用屏蔽线缆	基础版 2.048Gbps，Full 版 4.096Gbps，HS 版 10Gbps+	最大 10m（基础版）	同步性强、延迟低、稳定性高，支持线阵 / 面阵相机，工业级标配	传输距离短、线缆专用、成本高	工业精密测量、高速线阵扫描、机器视觉引导
CoaXPress (CXP)	CoaXPress	同轴电缆	CXP-6:6.25Gbps / 通道，CXP-12:12.5Gbps / 通道，支持多通道绑定	无中继 100m+，中继后千米级	速率高、传输距离远、同轴电缆易布线，支持双向通信（采集 + 控制）	成本较高，适配相机种类略少于 GigE	工业高速检测、远距离视觉采集、线阵相机大视野扫描
GigE Vision (千兆网)	GigE Vision/Pro	超五类 / 六类网线	1Gbps（千兆）、2.5G/5G/10G（万兆）	千兆 100m，万兆 50m，光纤可千米级	传输距离远、布线灵活、即插即用，相机 / 采集卡适配性广	千兆速率有限，高帧率下需万兆	工业远程检测、多相机组网、安防监控、低成本机器视觉
USB3 Vision	USB3.0/3.1/4	USB3.0/Type-C 线缆	USB3.0:5Gbps，USB3.1:10Gbps，USB4:40Gbps	最大 5m（无源），有源延长线 10m+	速率高、延迟低、即插即用、供电 / 传输一体化，体积小	传输距离较短，多设备连接易受总线带宽限制	桌面级机器视觉、便携式检测设备、高速面阵相机采集
HDMI/HDMI 2.0/2.1	HDMI	HDMI 线缆	HDMI2.0:18Gbps，HDMI2.1:48Gbps	最大 10m（无源）	高清画质、适配消费级 / 商用高清相机，即插即用	无工业同步协议，抗干扰能力一般	直播、视频会议、商用高清监控、非工业视觉检测
SDI/3G-SDI/12G-SDI	SDI	同轴电缆	3G-SDI:3Gbps，12G-SDI:12Gbps	无中继 100m+	专业广电级画质，抗干扰能力强，支持长距离传输	成本高，适配工业相机少	广电直播、专业安防监控、医疗高清影像
CVBS（模拟）	PAL/NTSC	模拟视频线	标清速率（约 25Mbps）	无中继 100m+	成本极低、适配老式模拟相机	分辨率低、信号易受干扰	存量模拟设备改造、低成本安防监控



（二）核心输出接口（采集卡→计算机）

即采集卡与计算机的连接接口，决定采集卡向计算机传输图像数据的效率，工业级采集卡以PCIe为主，商用级以USB3.0 / 网口为主，核心要求是带宽无瓶颈，即输出接口带宽需大于等于输入接口总带宽，避免数据拥塞。

1. PCIe（PCI Express）：工业级采集卡的主流输出接口，分为 PCIe x1/x4/x8/x16，带宽随通道数提升而增加（PCIe 3.0 标准：x1=1Gbps，x4=4Gbps，x8=8Gbps，x16=16Gbps；PCIe 4.0 带宽翻倍）。板卡式 PCIe 采集卡直接插在计算机主板 PCIe 插槽，稳定性高、传输延迟低、独占带宽，无总线共享瓶颈，是工业机器视觉的核心选择。

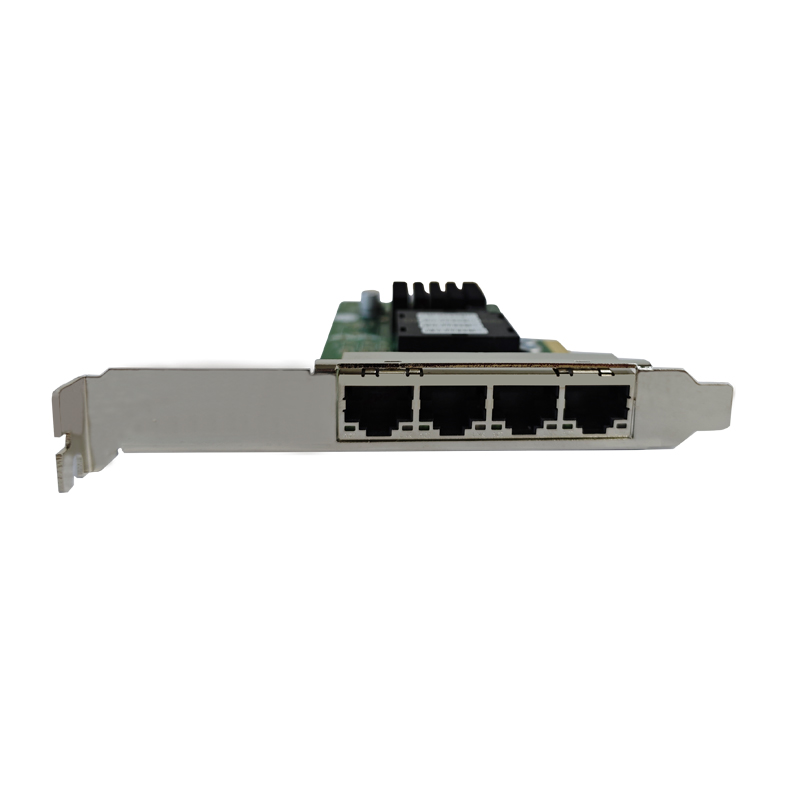

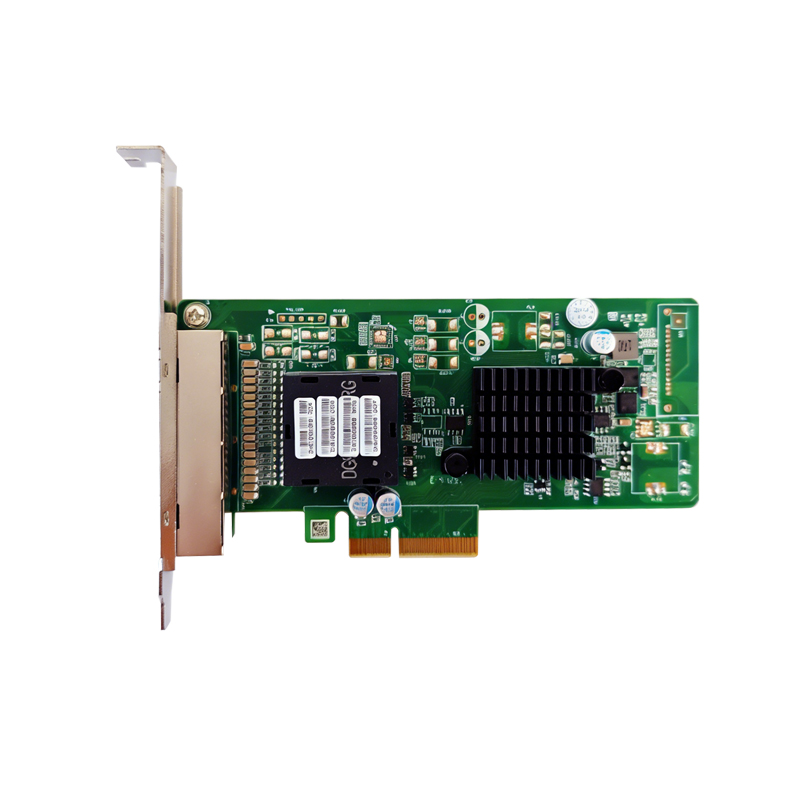

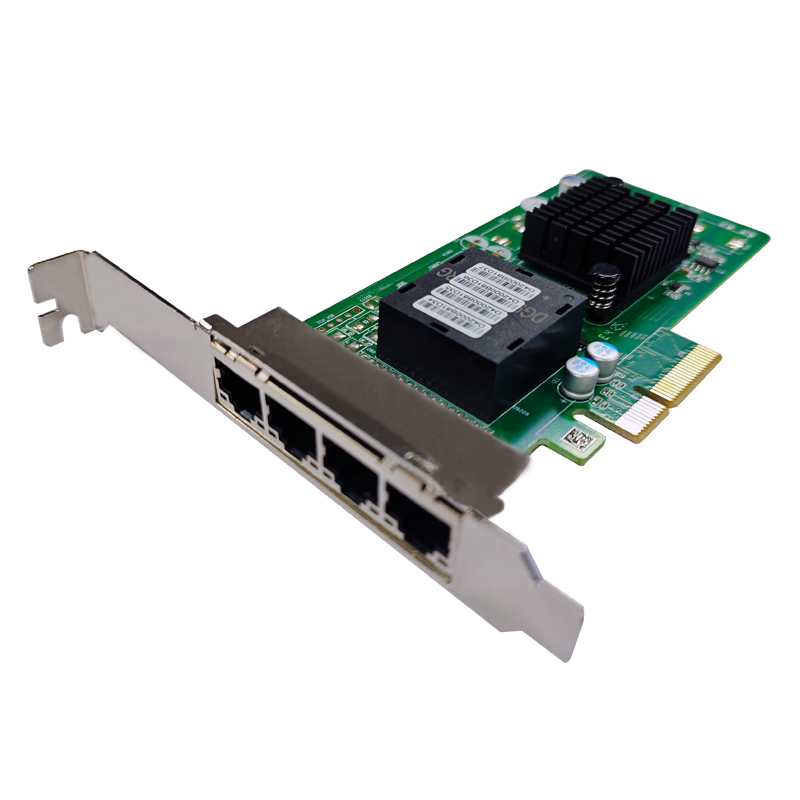

2. 千兆网 / 万兆网（RJ45/SFP+）：外置 GigE Vision 采集卡的输出接口，通过网线与计算机网口连接，布线灵活，支持多采集卡组网，适配远距离视觉系统，但需注意计算机网口的带宽匹配（如万兆采集卡需搭配计算机万兆网口）。

3. USB3.0/3.1（Type-A/Type-C）：外置 USB3 Vision 采集卡的输出接口，即插即用、便携，适配桌面级、便携式视觉设备，但其带宽受计算机 USB 总线共享限制，多设备连接时需注意带宽分配。



三、图像采集卡的核心性能指标

图像采集卡的性能指标直接决定视觉系统的成像质量、传输效率和实时处理能力，是选型的核心依据，各指标之间相互关联、相互制约，需根据实际场景（如分辨率、帧率、检测精度、实时性要求）综合选型，避免 “过度选型” 或 “性能不足”。以下为工业级图像采集卡的核心性能指标，商用级采集卡可参考核心指标，部分非关键指标（如宽温、抗干扰）要求较低。

（一）基础采集指标：分辨率与帧率

是采集卡最基础的性能指标，决定采集卡能处理的图像尺寸和每秒采集的图像数量，需与相机的分辨率、帧率完全匹配，采集卡的最大支持分辨率 / 帧率需≥相机的输出参数，否则会出现图像裁剪、帧率丢失等问题。

1. 最大分辨率

   • 定义：采集卡能稳定接收、传输的单帧图像的最大像素数，分为标清（SD）、高清（HD）、超高清（4K/8K）、工业超高分辨率（如 12K/16K，适配线阵相机）。

   • 关键参数：面阵采集卡以像素数为单位（如 1920×1080、3840×2160、7680×4320），线阵采集卡以行像素数为单位（如 4096、8192、16384，适配线阵相机的行扫描）。

   • 选型要点：需匹配相机的输出分辨率，同时注意色彩深度对分辨率 / 帧率的影响（同带宽下，色彩深度越高，最大支持分辨率 / 帧率越低）。


2. 最大帧率（帧速率 / FPS）

   • 定义：采集卡在指定分辨率和色彩深度下，每秒能稳定采集、传输的图像帧数，面阵采集卡以fps（帧 / 秒） 为单位，线阵采集卡以行频（kHz，行 / 秒） 为单位（线阵相机核心参数，采集卡需支持对应行频）。

   • 关键关联：帧率与分辨率、带宽成反比，即固定带宽下，分辨率越高，帧率越低；反之亦然。例如某采集卡在 1920×1080@8bit 下帧率为 60fps，在 3840×2160@8bit 下帧率可能降至 30fps。

   • 选型要点：工业实时检测场景（如产线高速抓拍）需优先保证帧率满足产线节拍，例如产线每分钟检测 600 个产品，需采集卡帧率≥10fps。







（二）信号处理指标：色彩深度与采样精度

决定采集卡对图像色彩 / 灰度信息的还原能力，精度越高，图像的细节层次越丰富，越适合精密测量、缺陷检测等对图像细节要求高的场景，是工业级采集卡与商用级采集卡的核心差异之一。

1. 色彩深度（位深）

   • 定义：采集卡对每个像素的色彩 / 灰度信息的量化位数，分为黑白采集卡（灰度位深）和彩色采集卡（色彩位深）。

   • 主流参数：黑白采集卡常见 8bit/10bit/12bit/16bit，彩色采集卡常见 8bit（RGB24）/10bit（RGB30）/12bit（RGB36）。

   • 选型要点：精密灰度检测（如表面缺陷、亮度均匀性检测）需选择 10bit 及以上位深；普通色彩识别场景 8bit 即可满足；医疗影像、高精度光谱检测需 12bit/16bit 高位深。



2. 采样精度

   • 定义：采集卡对模拟信号（仅模拟采集卡）的 A/D 转换精度，或对数字信号的接收、量化精度，以bit为单位，与色彩深度强关联。

   • 关键要点：数字采集卡无 A/D 转换环节，采样精度直接匹配相机的输出位深，需保证采集卡的采样精度≥相机的输出位深，否则会丢失图像细节。







（三）传输性能指标：带宽与传输延迟

决定采集卡的数据传输效率和实时性，是视觉系统 “无卡顿、无延迟” 的核心保障，带宽瓶颈是视觉系统常见问题，需保证采集卡的总带宽≥相机的输出带宽，同时输出接口带宽≥输入接口总带宽。

1. 总带宽

   • 定义：采集卡在单位时间内能稳定传输的最大数据量，以Gbps（千兆比特 / 秒） 为单位，是采集卡的核心性能参数，决定了采集卡支持的最大分辨率 × 帧率 × 色彩深度组合。

   • 计算公式：单通道带宽≈（分辨率 × 色彩深度 × 帧率）/8（转换为字节数），多通道采集卡总带宽为各通道带宽之和。

   • 选型要点：需预留20%~30% 的带宽余量，避免因相机触发、同步控制等额外数据导致带宽拥塞，例如相机输出带宽为 2Gbps，需选择总带宽≥2.5Gbps 的采集卡。

2. 传输延迟

   • 定义：从相机输出图像信号到计算机接收到完整图像数据的时间，以ms（毫秒） 或μs（微秒） 为单位，分为硬件延迟（采集卡的信号处理、缓存延迟）和软件延迟（驱动、操作系统的处理延迟），工业级采集卡的核心优势是硬件延迟极低（微秒级）。

   • 选型要点：实时性要求高的场景（如机器人视觉引导、高速运动目标抓拍）需选择延迟≤1ms 的采集卡，优先选择无缓存或硬件直传的采集卡。







（四）同步控制指标：触发方式与同步协议



工业机器视觉的核心指标，决定采集卡与相机、运动控制卡、PLC 等设备的协同工作能力，避免因图像采集与设备运动不同步导致的图像模糊、检测误差，商用级采集卡一般无此指标或仅支持简单触发。

1. 触发方式

   • 核心类型：硬件触发（工业主流）和软件触发，硬件触发又分为电平触发、脉冲触发、编码器触发（适配运动目标），支持外触发（PLC / 运动控制卡触发）和内触发（采集卡自身触发），部分采集卡支持多通道同步触发（多相机同时采集）。

   • 选型要点：工业产线检测、机器人引导需选择硬件触发采集卡，支持与 PLC / 运动控制卡的 IO 联动，触发延迟≤10μs。



2. 同步协议

   • 主流协议：GenICam（通用工业相机协议，采集卡需支持，实现相机与采集卡的参数统一配置）、PTP（精确时间协议）（GigE Vision 采集卡，实现多相机 / 多采集卡的时间同步）、Camera Link Trigger（Camera Link 采集卡的专用同步协议）、GPIO 同步（工业通用 IO 口同步，适配各类工业设备）。

   • 关键要点：多相机组网场景需选择支持PTP或硬件同步的采集卡，保证各相机的采集时间偏差≤1μs。







（五）工业可靠性指标：宽温、抗干扰与稳定性

工业级采集卡的专属指标，决定采集卡在工业恶劣环境下的工作能力，是区别于商用级采集卡的核心，商用级采集卡一般仅支持常温工作，无抗干扰设计。

1. 工作温度

   • 工业级标准：宽温工作，主流为 - 40℃~85℃，部分军工级采集卡支持 - 55℃~125℃，能适应工业产线的高低温、湿度变化环境。

   • 商用级标准：0℃~40℃，仅适合桌面级、室内常温场景。

2. 抗干扰能力

   • 核心特性：工业级采集卡具备电磁兼容（EMC）认证（如 CE、FCC、ROHS），采用屏蔽设计、隔离电路、浪涌保护，能抵抗工业产线的电机、变频器等设备的电磁干扰，保证信号传输稳定。

3. 连续工作能力

   • 工业级要求：支持7×24 小时不间断工作，采用工业级芯片、散热设计，无死机、丢帧问题，MTBF（平均无故障工作时间）≥10 万小时。









（六）扩展与兼容指标：通道数、IO 接口与软件兼容

决定采集卡的扩展性和系统适配性，避免采集卡与现有硬件、软件系统不兼容，减少二次开发成本。

1. 通道数与通道独立性

   • 多通道采集卡需支持通道独立控制（独立配置分辨率、帧率、触发方式）和带宽动态分配，满足多相机不同参数的采集需求，同时支持通道同步，保证多相机同时采集。

2. 通用 IO 接口

   • 工业级采集卡需配备GPIO（通用输入输出）接口（如 8 入 8 出、16 入 16 出），支持与 PLC、运动控制卡、传感器的联动，实现 “触发 - 采集 - 处理 - 反馈” 的工业闭环控制。

3. 软件与驱动兼容

   • 驱动支持：支持 Windows、Linux、Ubuntu 等主流操作系统，工业级需支持实时操作系统（RTOS）（如 VxWorks、QNX），保证实时性。

   • 软件兼容：支持通用机器视觉软件（如 Halcon、LabVIEW、VisionPro、OpenCV），提供SDK 开发包（C/C++/C#/Python），支持二次开发，减少开发周期。

4. 供电与物理兼容

   • 工业级采集卡需支持主板供电（PCIe 插槽）或外部独立供电，保证供电稳定；物理尺寸需适配工业工控机（如标准 PCIe 板卡、紧凑型板卡），支持壁挂、导轨安装。



（七）其他辅助性能指标

1. 图像预处理功能：部分智能采集卡集成 FPGA/ASIC 芯片，支持硬件预处理，如边缘检测、图像裁剪、降噪、白平衡、伽马校正，降低计算机端算力负荷，提升系统实时处理能力。

2. 缓存容量：采集卡配备的板载缓存（如 DDR3/DDR4），以MB/GB为单位，缓存容量越大，越能避免高帧率下的数据丢失，适配突发式采集场景（如高速抓拍）。

3. 编码功能：商用级采集卡（如直播、监控）集成硬件编码（H.264/H.265/AV1），能直接将采集的图像数据编码为视频流，减少计算机编码压力，工业级采集卡一般无此功能，因需保留原始图像数据用于检测。



四、核心选型原则总结

1. 匹配性优先：采集卡的信号类型、接口、分辨率、帧率需与相机完全匹配，避免 “大马拉小车” 或 “小马拉大车”；

2. 带宽留余量：采集卡总带宽需≥相机输出带宽，且输出接口带宽≥输入接口总带宽，预留 20%~30% 余量；

3. 场景定等级：工业恶劣环境选工业级宽温采集卡，桌面级 / 商用场景选商用级采集卡，精密检测选高位深、低延迟采集卡；

4. 同步控关键：多相机、运动目标检测场景，优先选择支持硬件触发、PTP 同步、多通道同步的采集卡；

5. 兼容减成本：选择支持主流操作系统、机器视觉软件和工业设备 IO 联动的采集卡，减少二次开发成本。
