Verilog 呼吸灯学习心得体会

2023-06-25 呼吸灯设计思路：

系统时钟25MHz → 20us定时器 → 20ms定时器 → 2s定时器/占空比计数器 → 输出

设计流程：

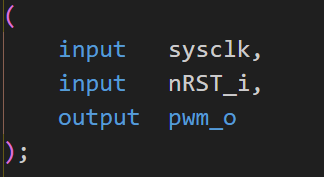

1. 设置时间单位、全局参数 和 input / output端口定义；

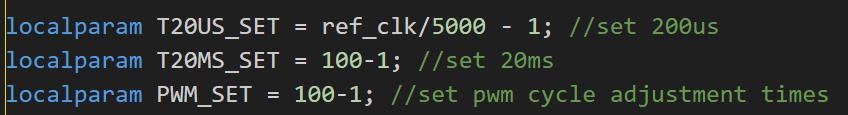

2.设置本模块参数

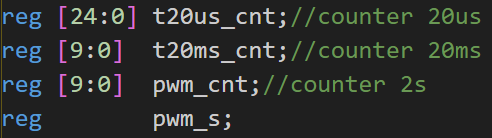

3.设置reg变量；

4.设置wire型变量

5.设置assign赋值语句

4.always语句实现功能：

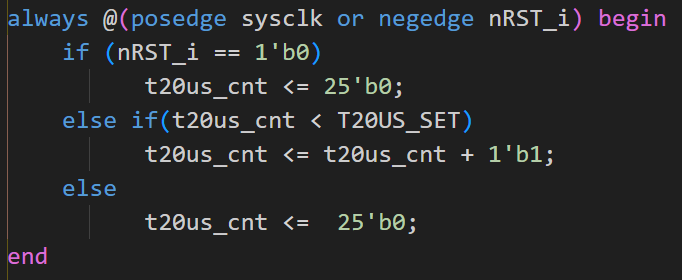

  4.1：系统时钟频率25MHz转化为20us

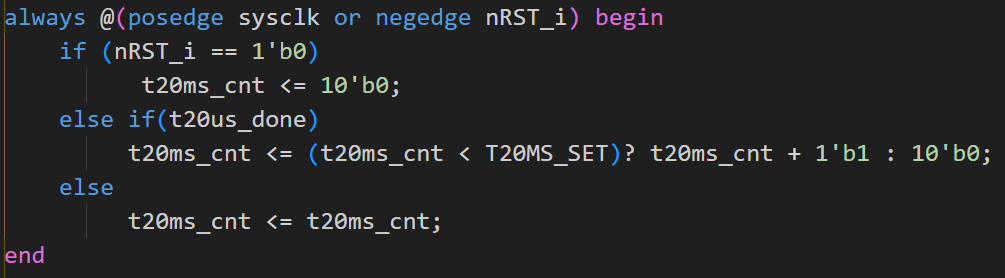

  4.2: 20us转为20ms

   4.3 20ms转为2s

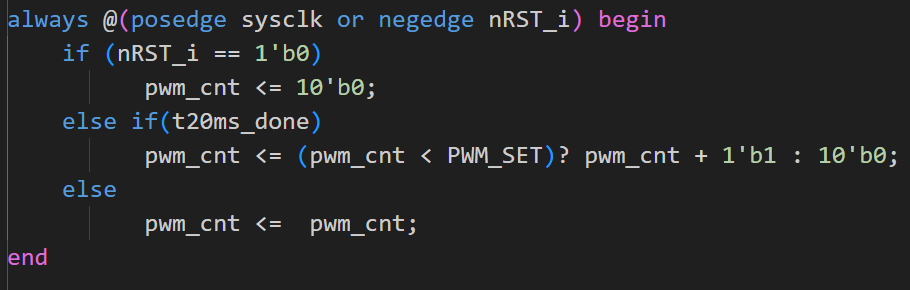

  4.4 占空比计数输出



总结，呼吸灯工作原理的本质时占空比大小的不停变化，占空比越小，灯越暗， 占空比越大，灯越亮。利用Verilog判断语句可简化程序。
