3.Spark设计与运行原理，基本操作

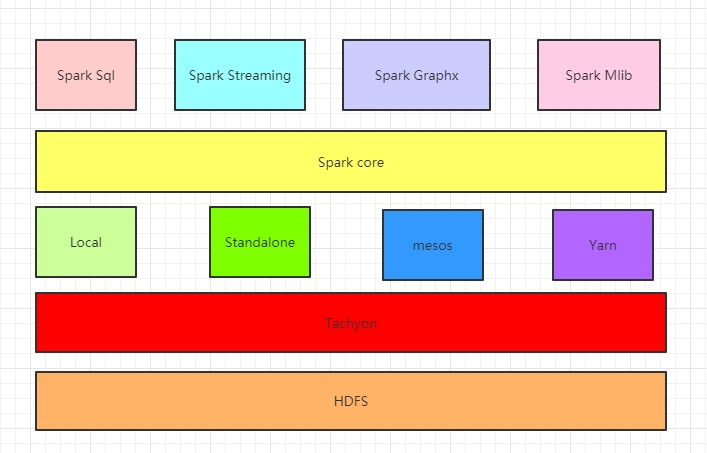

1.Spark已打造出结构一体化、功能多样化的大数据生态系统，请用图文阐述Spark生态系统的组成及各组件的功能。







（1）Spark Core：Spark核心组件，它实现了Spark的基本功能，包含任务调度、内存管理、错误恢复、与存储系统交互等模块。Spark Core中还包含了对弹性分布式数据集(Resilient Distributed Datasets,RDD)的API定义，RDD是只读的分区记录的集合，只能基于在稳定物理存储中的数据集和其他已有的RDD上执行确定性操作来创建。

（2）Spark SQL：用来操作结构化数据的核心组件，通过Spark SQL可以直接查询Hive、 HBase等多种外部数据源中的数据。Spark SQL的重要特点是能够统一处理关系表和RDD在处理结构化数据时，开发人员无须编写 MapReduce程序，直接使用SQL命令就能完成更加复杂的数据查询操作。

（3）Spark Streaming：Spark提供的流式计算框架，支持高吞吐量、可容错处理的实时流式数据处理，其核心原理是将流数据分解成一系列短小的批处理作业，每个短小的批处理作业都可以使用 Spark Core进行快速处理。Spark Streaming支持多种数据源，如 Kafka以及TCP套接字等。

(4) MLlib：Spark提供的关于机器学习功能的算法程序库，包括分类、回归、聚类、协同过滤算法等，还提供了模型评估、数据导入等额外的功能，开发人员只需了解一定的机器学习算法知识就能进行机器学习方面的开发，降低了学习成本。

(5) GraphX: Spark提供的分布式图处理框架，拥有图计算和图挖掘算法的API接口以及丰富的功能和运算符，极大地方便了对分布式图的处理需求，能在海量数据上运行复杂的图算法。

(6) Tachyon：Tachyon是一个分布式内存文件系统，可以理解为内存中的HDFS

(7) Local，Standalone，Yarn，Mesos：Spark的四种部署模式，其中Local是本地模式，一般用来开发测试，Standalone是Spark 自带的资源管理框架，Yarn和Mesos是另外两种资源管理框架，Spark用哪种模式部署，也就是使用了哪种资源管理框架

2.请详细阐述Spark的几个主要概念及相互关系：

  Master, Worker;  RDD,DAG; Application, job,stage,task; driver,executor,Claster Manager

  DAGScheduler, TaskScheduler.

概念：

1.Task(任务)：RDD中的一个分区对应一个task，task是单个分区上最小的处理流程单元。

2.TaskSet(任务集)：一组关联的，但相互之间没有Shuffle依赖关系的Task集合。

3.Stage(调度阶段)：一个taskSet对应的调度阶段，每个job会根据RDD的宽依赖关系被切分很多Stage，每个stage都包含 一个TaskSet。

4.job(作业)：由Action算子触发生成的由一个或者多个stage组成的计算作业。

5.application：用户编写的spark应用程序，由一个或者多个job组成，提交到spark之后，spark为application分派资源，将程序转换并执行。

6.DAGScheduler：根据job构建基于stage的DAG，并提交stage给TaskScheduler。

7.TaskScheduler:将Taskset提交给Worker Node集群运行并返回结果。

关系：
1，Application

一个SparkContext就是一个application，通过spark-submit脚本提交给集群。

2，DAG
RDD依赖组成的有向无环图，来表明一个Application中RDD的依赖关系。

3，Job
（1）没有检查点的正常情况下一个行动算子触发一个Job。
（2）如果行动算子的依赖链中有检查点（checkpoint），则至少有一个额外的Job来专门执行检查点功能。如果有多个checkpoint，需要根据下面参数来确定checkpoint Job的数量：

spark.checkpoint.checkpointAllMarkedAncestors

如果值为true，则所有检查点都会执行，父RDD的checkpoint Job先执行。
否则只执行最靠后的RDD的checkpoint Job任务。
（3）主线程是串行阻塞式提交Job的，一个行动操作Job执行完毕后执行其依赖链中的checkpoint Job；然后执行下一个行动操作Job及其checkpoint Job。

4 Stage
（1）stage分为两类：ShuffleMapStage和ResultStage
（2）Spark根据ShuffleDependency来划分Stage，一个ShuffleDependency依赖关系的父RDD为前一个Stage的结束，子RDD（都是ShuffledRDD）下一个stage的开始。一个ShuffleDependency一个ShuffleMapStage，另外还会有一个ResultStage。
（3）一个Job stage的总数=零个或者多个ShuffleMapStage+一个ResultStage。
（4）stage之间有依赖关系，按照依赖关系的顺序串行执行。

5 Task
（1）Task分为两类：ShfflueMapTask和ResultTask。
（2）每个ShuffleMapStage都有一个或者多个ShfflueMapTask，数量为ShuffleMapStage中最后一个RDD的分区数量；
（3）每个ResultStage都有一个或者多个ResultStage，数量为ShuffleMapStage中最后一个RDD的分区数量。
（4）同一个stage的task之间并行执行，不同stage的task遵循stage的顺序。
（5)只有Task才会发送到spark Excutor中执行，涉及到数据计算。其它的概念都只存在于ApplicationMaster中。

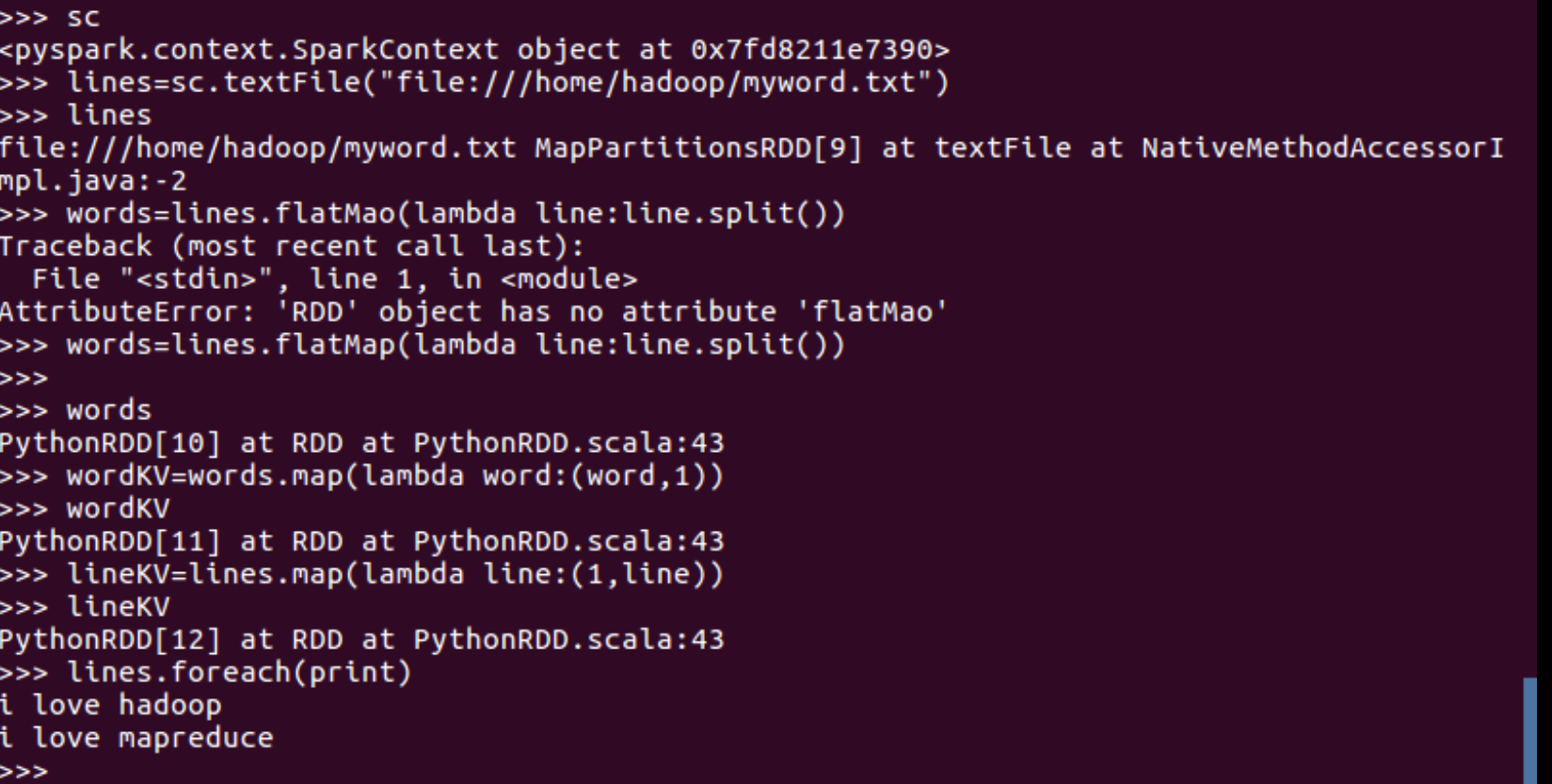

3.在PySparkShell尝试以下代码，观察执行结果，理解sc,RDD,DAG。请画出相应的RDD转换关系图。

>>> sc

>>> lines = sc.textFile("file:///home/hadoop/my.txt")

>>> lines

>>> words=lines.flatMap(lambda line:line.split())

>>> words

>>> wordKV=words.map(lambda word:(word,1))

>>> wordKV

>>> lineKV=lines.map(lambda line:(1,line))

>>> lineKV

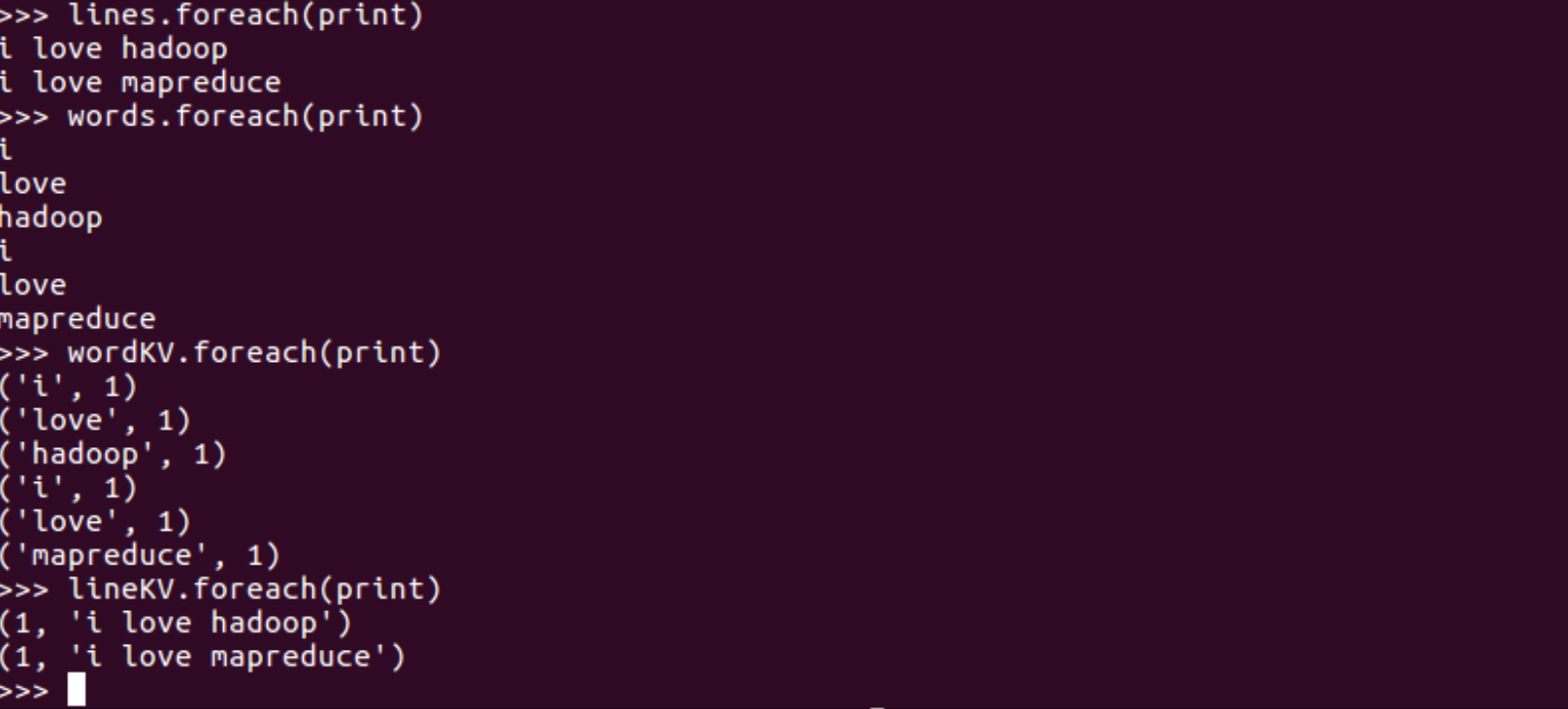

>>> lines.foreach(print)

>>> words.foreach(print)

>>>wordKV.foreach(print)

>>>lineKV.foreach(print)
