Mybatis源码分析执行流程总结

Mybatis源码分析流程：





 执行分解：

1、读取Mybatis配置文件信息

2、获取SqlSessionFactory

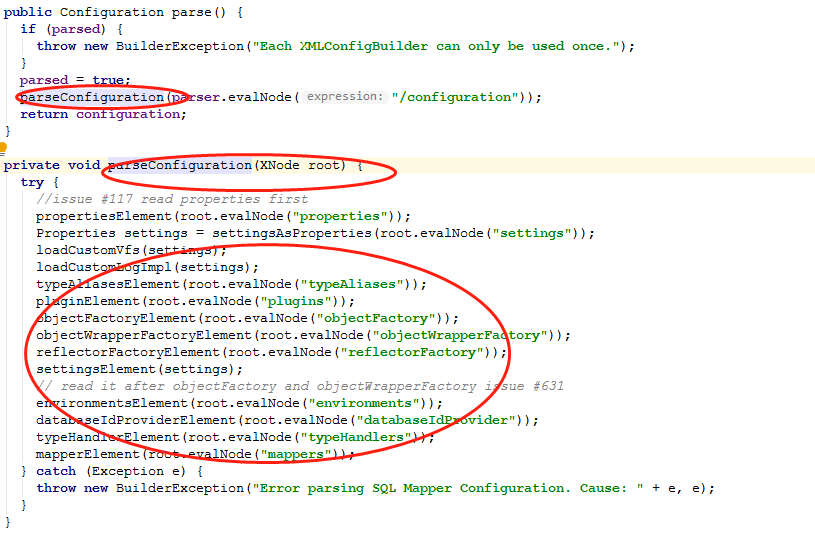

a.使用XMLMappperBuilder解析Mybatis配置文件，封装成Environment对象，再把Environment对象设置给Configuration对象；

b.调用ConfigurationElement函数，最终执行addMappedStatement方法，将mapper配置文件中的每一条SQL语句封装成mappedStatement对象，作为value保存在HashMap集合中；

c.进入addLoaderResource方法，使用HashSet集合存放mybatis的mapper.xml 映射文件路径地址;

d.进入bindMapperForNamespace()方法，通过namespace使用Java反射机制找到mapper接口，再调用addMapper（）方法，判断是否是接口类型，是否注册过（注册过则抛出异常）其中mapperRegistry通过HashMap保存mapper接口，【key：接口；value：MapperProxyFactory】

3、获取session

a.进入openSession（）方法，执行newExecutor（）方法创建执行器；

b.先创建 SimpleExecutor简单执行器，再判断是否开启了二级缓存，默认是开启的，就会去创建CacheExecutor缓存执行器，

c.执行interceptorChain.pluginAll()方法，责任链设计模式，底层使用动态代理技术，使开发者可以自定义插件开发，只需要实现Interceptor接口，并指定想要拦截的方法签名即可，最后返回执行器；

4、操作mapper接口

a.调用getMapper()方法，最终执行mapperProxyFactory.newInstance(sqlSession)方法创建代理类MapperProxy；

b.当我们调用mapper,getUser()方法的时候，就会去执行MapperProxy代理类的invoke（）方法；

c.判断mapper接口是否有实现类，显然我们没有实现类，则调用cacheMapperMethod()方法去缓存中获取要代理的方法method；

d.进入cacheMapperMethod()方法先去查找缓存中有没有，没有的话将mapper配置文件中配置的SQL语句和对应的mapper接口方法进行关联并放入map缓存中，后期直接走缓存了，最后执行execute()方法；

e.执行execute（）方法，最终调用selectOne（）方法；

f.进入selectOne()方法，底层还是查询所有的，但是取第一个，查询多个的话会抛出异常；

g.进入selectList()方法，调用getMapperStatement()方法获取对应的SQL语句；

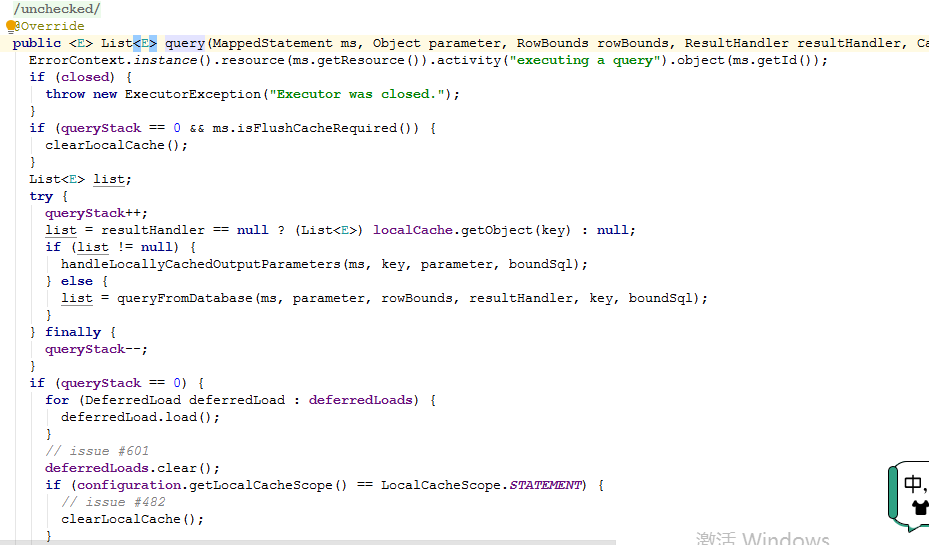

h.执行query（）方法进行查询，判断如果开启了二级缓存并且配置了二级缓存存储介质（Redis,EhCache..）则先走二级缓存中查询数据，第一次查询是没有缓存数据的，则刷新缓存配置，清除缓存。

i.二级缓存(sessionFactory)中没有查询到数据，就回去执行BaseExecutor去查询 HashMap一级缓存中（sqlSession）是否有缓存数据，一级缓存（PerpetualCache）存放在内存中的，同理也是没有的，最后查询数据库DB

j.将从数据库查询出来的数据缓存到一级缓存中，再把一级缓存中的数据同步到二级缓存，添加到二级缓存之前先添加到getTransactionalCache的entritiesToAddOnCommit的map集合中临时缓存起来；

k.调用executor.close()方法循环迭代TransactionCache,最后将临时map缓存数据提交到二级缓存中,如果事务回滚，则会将缓存数据清除掉

l.再次查询的话，就有缓存了，会直接查询到缓存数据返回，不会去查询数据库DB



MyBatis用过的设计模式：

1.Mybatis SqlSessionFactoryBuilder源码分析 （建造者模式）

2.MybatisMapper接口绑定原理（代理设计模式）

3.二级缓存(执行query（）方法进行查询源码分析)：开启二级缓存和介质（Redis），使用装饰模式将数据缓存在二级缓存中。







4.自定义插件实现使用责任链模式(interceptorChain.pluginAll()).实现interceptor接口，指定拦截的方法。

5.将解析配置文件并装载到configuration中，使用外观模式解析装载

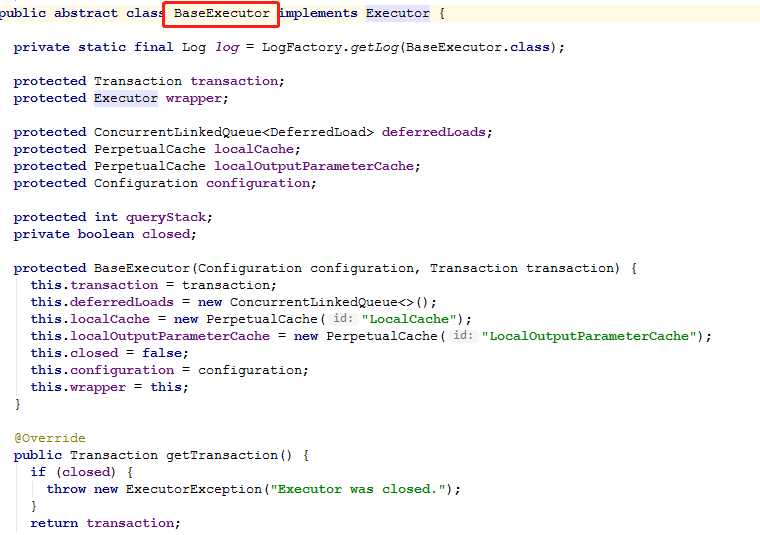

 6.BaseExcutor执行器使用模板方法设计模式





总结：

1、读取Mybatis配置文件信息

2、获取SqlSessionFactory

a.使用XMLMappperBuilder解析Mybatis配置文件，封装成Environment对象，再把Environment对象设置给Configuration对象；

b.调用ConfigurationElement函数，最终执行addMappedStatement方法，将mapper配置文件中的每一条SQL语句封装成mappedStatement对象，作为value保存在HashMap集合中；

c.进入addLoaderResource方法，使用HashSet集合存放mybatis的mapper.xml 映射文件路径地址;

d.进入bindMapperForNamespace()方法，通过namespace使用Java反射机制找到mapper接口，再调用addMapper（）方法，判断是否是接口类型，是否注册过（注册过则抛出异常）其中mapperRegistry通过HashMap保存mapper接口，【key：接口；value：MapperProxyFactory】

3、获取session

a.进入openSession（）方法，执行newExecutor（）方法创建执行器；

b.先创建 SimpleExecutor简单执行器，再判断是否开启了二级缓存，默认是开启的，就会去创建CacheExecutor缓存执行器，

c.执行interceptorChain.pluginAll()方法，责任链设计模式，底层使用动态代理技术，使开发者可以自定义插件开发，只需要实现Interceptor接口，并指定想要拦截的方法签名即可，最后返回执行器；

4、操作mapper接口

a.调用getMapper()方法，最终执行mapperProxyFactory.newInstance(sqlSession)方法创建代理类MapperProxy；

b.当我们调用mapper,getUser()方法的时候，就会去执行MapperProxy代理类的invoke（）方法；

c.判断mapper接口是否有实现类，显然我们没有实现类，则调用cacheMapperMethod()方法去缓存中获取要代理的方法method；

d.进入cacheMapperMethod()方法先去查找缓存中有没有，没有的话将mapper配置文件中配置的SQL语句和对应的mapper接口方法进行关联并放入map缓存中，后期直接走缓存了，最后执行execute()方法；

e.执行execute（）方法，最终调用selectOne（）方法；

f.进入selectOne()方法，底层还是查询所有的，但是取第一个，查询多个的话会抛出异常；

g.进入selectList()方法，调用getMapperStatement()方法获取对应的SQL语句；

h.执行query（）方法进行查询，判断如果开启了二级缓存并且配置了二级缓存存储介质（Redis,EhCache..）则先走二级缓存中查询数据，第一次查询是没有缓存数据的，则刷新缓存配置，清除缓存。

i.二级缓存(sessionFactory)中没有查询到数据，就回去执行BaseExecutor去查询 HashMap一级缓存中（sqlSession）是否有缓存数据，一级缓存（PerpetualCache）存放在内存中的，同理也是没有的，最后查询数据库DB

j.将从数据库查询出来的数据缓存到一级缓存中，再把一级缓存中的数据同步到二级缓存，添加到二级缓存之前先添加到getTransactionalCache的entritiesToAddOnCommit的map集合中临时缓存起来；

k.调用executor.close()方法循环迭代TransactionCache,最后将临时map缓存数据提交到二级缓存中,如果事务回滚，则会将缓存数据清除掉

l.再次查询的话，就有缓存了，会直接查询到缓存数据返回，不会去查询数据库DB
