sdn第二次实验上机作业

SDN第二次上机实验



1. 创建OVS交换机，并以ovs-switchxxx命名，其中xxx为本人在选课班级中的序号，例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

   实验截图：

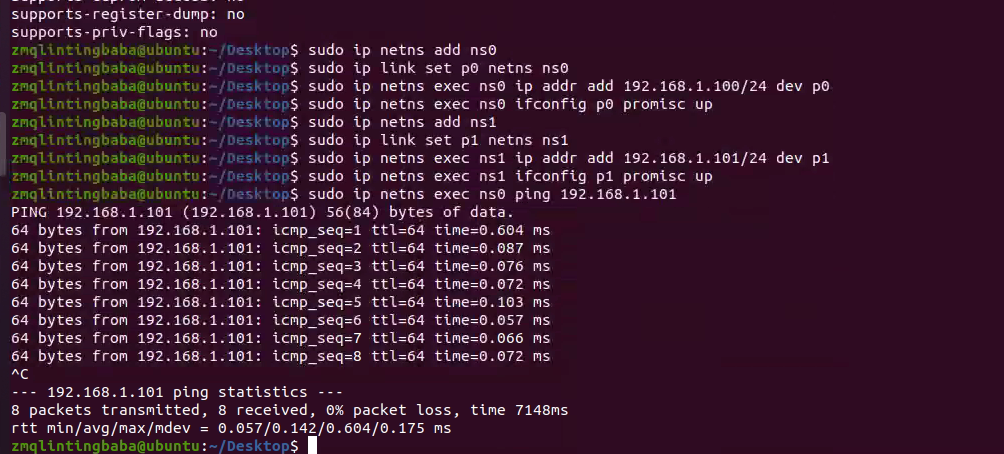

   （1）ovs-vsctl show命





2.

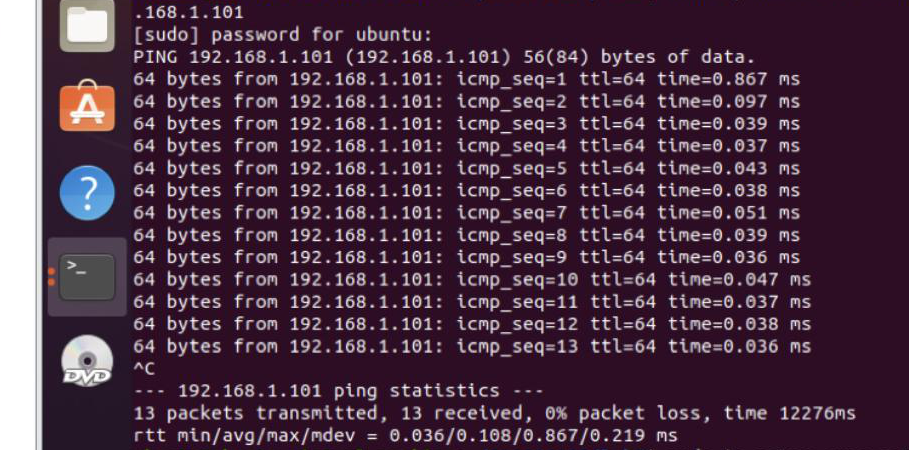

   （2）连通性测试

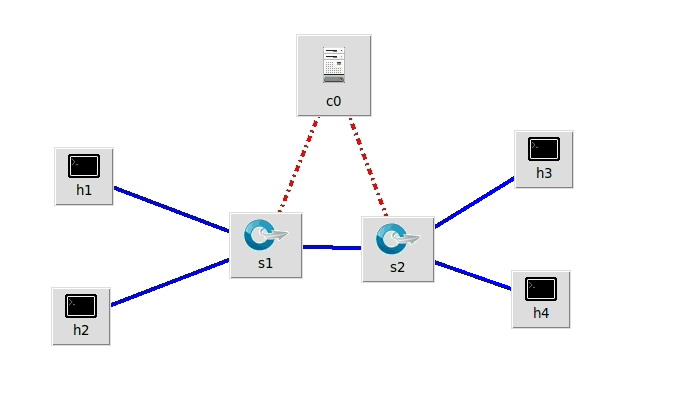

3. 使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。


4. 通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

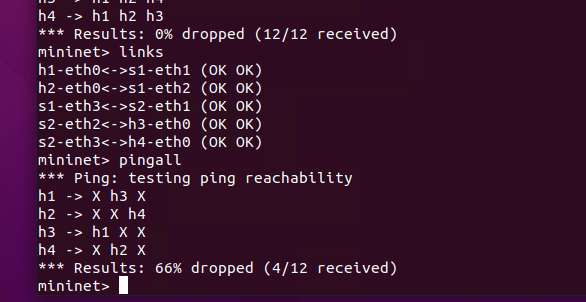

5. 主机连通性要求：

• h1 – h3互通
• h2 – h4互通
• 其余主机不通

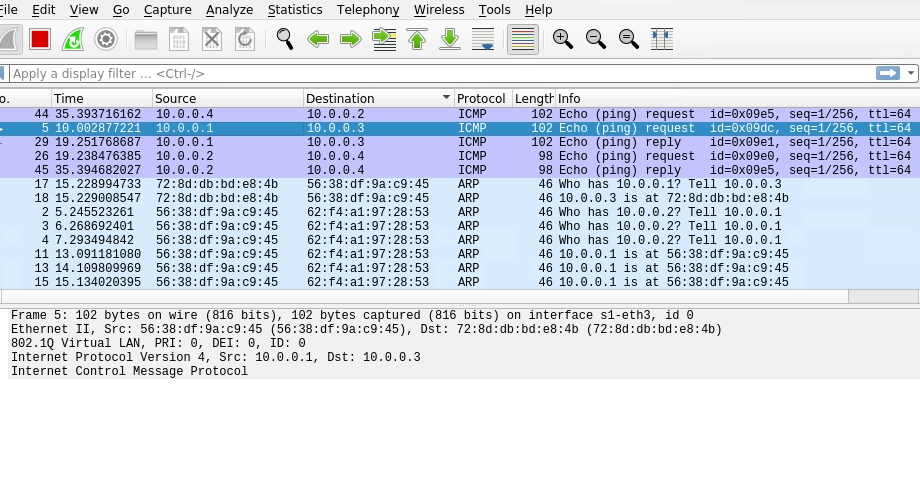

4.抓包

实验心得

这次实验能够明显感觉到实验难度有所增加，对我们的挑战也更加严峻。

要用带-O OpenFlow13的代码需要在拓扑->edit->勾选1.0-1.3的Openflow版本，否则会报错

本次实验使我了解了交换机和端口之间的操作，知道了添加流表的操作，在实验中一些命令的出错是常常会有的，遇到事情不要心浮气躁，慢慢做别急。
