TCP协议实现 || CS144 Lab2

【计算机网络】Lab2实验笔记

本文记录在Lab2实现过程中的一些错误记录以及实验心得，CS144实验官方网站：CS 144: Introduction to Computer Networking。本实验基于Lab0、Lab1实验结果：字节流类ByteStream和用于组装字符串的StreamReassembler，接下来，Lab2开搞！

预热：64位索引与32位索引转换

• 在StreamReassembler中，它重新组合子字符串，其中每个字节都有一个64位流索引（uint64_t index），流中的第一个字节的索引始终为零。而在TCP标头中，空间是宝贵的，流中每个字节的索引不是用64位索引表示，而是用32位“序列号”或“seqno”表示，流中的第一个序列号是一个随机的32位数字，称为初始序列号（ISN），这是表示SYN（流的开始）的序列号。





• 也就是说，32位索引是循环的，64位我们可以认为是不会溢出，也就是不循环的，我的白话循环是指：一旦32位序列号计数到2³²− 1，流中的下一个字节将具有序列号0。

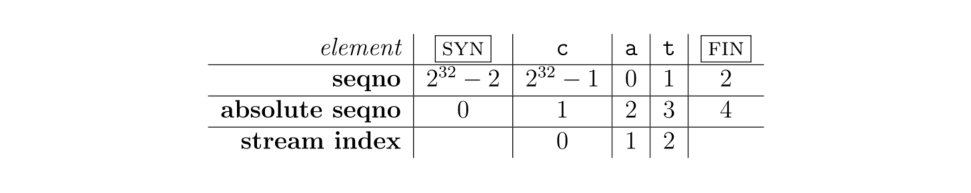

• SYN（流开始）和FIN（流结束）控制标志被分配了序列号，每一个都占据一个序列号，如上图所示。
• 请注意：seqno是TCP流中的索引，而StreamReassembler中使用的索引对应上图的stream index。

转换实现：

WrappingInt32 wrap(uint64_t n, WrappingInt32 isn) {
    return WrappingInt32(static_cast<uint32_t>(n) + isn.raw_value());
}

uint64_t unwrap(WrappingInt32 n, WrappingInt32 isn, uint64_t checkpoint) {
    int32_t offset = n.raw_value() - wrap(checkpoint, isn).raw_value();
    int64_t result = checkpoint + offset;
    if(result < 0){
        result += 1ul<<32;
    }
    return  result;
}

其中，在unwrap方法中，涉及到无符号数减法、无符号数转化为有符号数，有关于计算机组成原理的补码反码等知识，建议了解一下，这里给出示例，用于理解：

2 ^ 32 = 4294967296
uint32_t a = 1;
uint32_t b = 0;
uint32_t x = a - b;
int32_t  y = a - b;
// // x=1 y=1
uint32_t x = b - a;
int32_t  y = b - a;
// // x=4294967295 y=-1

uint32_t a = 1;
uint32_t b = static_cast<uint32_t>((1UL << 32) - 1UL);
uint32_t x = a - b;
int32_t  y = a - b;
// // x=2 y=2
uint32_t x = b - a;
int32_t  y = b - a;
// x=4294967294 y=-2

对应于unwrap方法，offset代表的是checkpoint到n的距离，距离为正代表向正方向移动（超过边界会从0开始），距离为负代表向反方向移动（超过边界会从2 ^ 32 - 1开始）。

TCPReceiver的主要工作

• 写入发送方发送来的字节流；

• 告诉发送方第一个未组装字节的索引，称为“确认号”或“ackno”（这里是32位的seqno）；

• 第一个未组装字节索引和第一个不可接受字节索引之间的距离，称为“窗口大小”（特别注意，这个窗口大小是用来限制发送方的，不是限制自己的）；

实现：
tcp_receiver.hh

class TCPReceiver {
    StreamReassembler _reassembler;
    size_t _capacity;
    bool syn_flag = false;
    uint32_t isn = 0;
    uint64_t check_pt = 0;

tcp_receiver.cc

void TCPReceiver::segment_received(const TCPSegment &seg) {
    auto header = seg.header();
    uint64_t abs_seqno = 0;
    if(header.syn && syn_flag){
        return;
    }
    if(header.syn){
        syn_flag = true;
        isn = header.seqno.raw_value();
        abs_seqno = 1;
    }
    else{
        abs_seqno = unwrap(header.seqno, WrappingInt32(isn), check_pt);
    }

    _reassembler.push_substring(seg.payload().copy(), abs_seqno - 1, header.fin);
    check_pt = stream_out().bytes_written();
}

// c++17新特性optional
optional<WrappingInt32> TCPReceiver::ackno() const {
    if(!syn_flag){
        return nullopt;
    }
    if(stream_out().input_ended()){
        return wrap(check_pt, WrappingInt32(isn)) + 2;
    }
    return wrap(check_pt, WrappingInt32(isn)) + 1;
}

// 限制发送方
size_t TCPReceiver::window_size() const {
    return _capacity - stream_out().buffer_size();
}

我踩的坑

• 当时理解错了，对接受到的字节流判断是否超过windows size，其实不同的，我们只需要把收到的字节流塞给组装器，组装器是具有足够的鲁棒性；
• 对于检查点，指导书里说了是最后一个组装字节的索引（absolute seqno），所以应该用stream_out().bytes_written()，严格来讲不应该使用最近到来字节流的字节索引，他有可能还未组装。

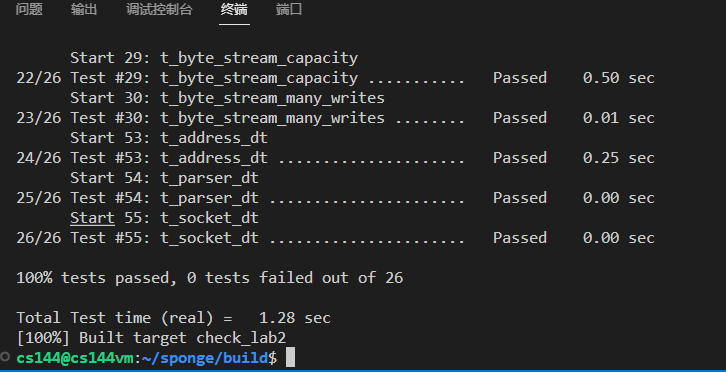

以下是实验结果：
