基于ArcGIS的通用界址点导入导出工具设计与实现

最近在开发一个兼容 **ArcGIS Desktop** 和 **ArcGIS Pro** 的通用界址点数据导入导出工具。在实际项目中，界址点虽然有国家标准规范，但各地的实际应用需求差异较大，导致格式五花八门：

- 有的地方要求包含 **9个属性字段**；
- 有的需要 **12个属性**；
- 有些地区甚至只要求 **坐标信息**，无任何附加属性；
- 有的需要**添加大数**，有的需要**移除大数**（坐标偏移处理）；
- 导出方式也各不相同：有的希望所有界址点合并输出到 **单个文件**，有的则要求按图层 **分开导出为多个文件**。

面对如此多样化的业务需求，如果为每种情况单独编写处理逻辑，不仅开发成本高，后期维护也极为困难。因此，我设计了一套灵活、可扩展的解决方案：**通过“界址点模板文件 + 配置”相结合的方式，实现高度通用的数据导入导出功能**。

---

## 一、界址点基本概念与常见格式标准（以CGCS2000为例）

在国土空间规划、不动产登记、勘测定界等工作中，**界址点** 是用于界定宗地或项目用地边界的关键地理要素，通常以文本格式进行数据交换。

当前主流项目已普遍采用 **2000国家大地坐标系（CGCS2000）**，其格式结构如下：

### 📄 勘测定界界址点坐标格式要求（CGCS2000版）

[属性描述]
格式版本号=1.01
数据产生单位=XX市自然资源局
数据产生日期=2025-6-15
坐标系=2000国家大地坐标系
几度分带=3
投影类型=高斯克吕格
计量单位=米
带号=38
精度=3
[地块坐标]
14,6.5,1,XXX区块一,面,,,,@
1,1,3751508.512,39438683.652
2,1,3751508.512,39438690.152
3,1,3751502.100,39438690.150
...
1,3,3751508.512,39438683.652
5,0.7,2,XXX区块二,面,,,,@
1,1,3755389.778,39437380.212
2,1,3755389.789,39437410.712
...
1,1,3755389.756,39437380.245

> **注**：该示例表示该开发区有两个地块，“区块一”面积6.5公顷，含2个扣除区块（圈号2和3）；“区块二”面积0.7公顷，无扣除。

---

### ✅ 核心结构解析：`@` 符号前后语义分离

在 `[地块坐标]` 段中，每一组地块数据由三部分构成：

<统计与属性>,,,,@@
<点号,圈号,X,Y>
<点号,圈号,X,Y>
...

#### 🔹 `@` 前：属性与元数据区（可变）

格式：
`界址点数,地块面积,地块圈号,地块编号,图形属性,,,,`

- **字段含义**：
  - `界址点数`：该地块的界址点总数；
  - `地块面积`：单位为公顷；
  - `地块圈号`：主地块为1，扣除区块为2、3、4…；
  - `地块编号`：唯一标识；
  - `图形属性`：点、线、面；
  - 后续 `,,,,` 为预留字段，保持固定占位。

> ⚠️ **关键差异点**：不同地区对 `@` 前的字段数量和顺序可能不同。例如：
> - 某地要求：`点数,面积,圈号,编号,类型,,,,`
> - 另一地可能为：`点数,圈号,编号,面积,类型,,,备注,负责人`

因此，**`@` 前的字段结构是模板化配置的核心**。

#### 🔹 `@` 后：坐标数据区（相对固定）

格式：
`点号,圈号,X坐标,Y坐标`

- 每行一个界址点；
- `点号` 从1开始递增；
- `圈号` 与前面的“地块圈号”一致；
- 坐标保留3位小数，X为7位整数，Y为8位整数（CGCS2000下典型值）；
- 最后需重复首点坐标以闭合多边形（可选，依规范而定）。

---

## 二、设计思路：基于位置索引的模板映射机制

在实际项目中，我们发现虽然各地界址点文本格式略有差异，但整体结构高度相似。因此，与其重新定义一套模板语言，不如**直接在标准格式基础上进行“字段注入”式的模板化改造**。

核心设计思想是：

> ✅ **“保持格式骨架不变，仅将可变字段替换为动态占位符”**
> ✅ **“按逗号位置索引映射字段，实现跨图层兼容”**

这样既能保证输出格式严格符合规范要求，又能灵活应对不同数据源的字段命名差异。

### 1. 界址点模板文件：从标准格式中提取“可变部分”

我们不再抽象出独立的模板语法，而是**直接使用标准的界址点文本格式作为模板原型**，仅将 `@` 前的属性字段替换为带映射标记的占位符。

例如，某地区要求的原始格式如下：

```ini
[属性描述]
坐标系=2000国家大地坐标系
几度分带=3
投影类型=高斯克吕格
计量单位=米
带号=40
精度=0.0010
转换参数=,,,,,,
[地块坐标]
界址点数,图形面积,,,,,面,,@

将其参数化为模板文件（.tpl）：

[属性描述]
坐标系=2000国家大地坐标系
几度分带=3
投影类型=高斯克吕格
计量单位=米
带号=[配置:带号]
精度=0.0010
转换参数=,,,,,,
[地块坐标]
[点数],[面积],,,,,[图形类型],,@

🔍 说明：

• [配置:带号]：从配置文件或用户输入中获取；
• [点数]：自动计算当前地块的界址点数量；
• [面积]：通过表达式从图形面积动态计算（如 Shape_Area/10000 转为公顷）；
• [图形类型]：固定为 [常量:面]；
• 通用部分保留在模板中，仅提取差异字段进行配置，大幅减少维护工作量；
• 支持“添加大数”或“移除大数”处理，在坐标输出前进行统一偏移。

2. 映射机制：基于逗号分隔的位置索引

关键创新在于：我们不依赖字段名称，而是通过“第几个逗号后插入什么值”来决定输出内容。

例如模板行：

[点数],[面积],,,,,[图形类型],,@

被解析为一个 7个字段的数组（按逗号分割）：

索引	字段内容	映射方式
0	[点数]	动态计算点数
1	[面积]	通过表达式从 Shape_Area 计算
2	``（空）	保留为空
3	``（空）	保留为空
4	``（空）	保留为空
5	[图形类型]	常量“面”
6	``（空）	保留为空

✅ 这意味着：只要在模板中统一映射为 [面积]，无论原始字段名为 ZDMJ、LandArea 还是 TDMJ，都能输出相同格式。

3. 支持多种动态值类型

模板支持以下占位符类型，实现灵活数据填充：

类型	示例	说明
[表达式:...]	[表达式:Round(Shape_Area/10000,2)]	执行表达式计算面积（单位：公顷）
[常量:Value]	[常量:面]、[常量:]、[常量:1]	固定值或空占位
[配置:Key]	[配置:项目名称]	从配置文件中读取项目名称等全局参数
[函数:Seq()]	[函数:Seq()]	生成自增序号

📌 示例：
[表达式:Round("TDMJ",2)] → 取 TDMJ 字段并保留两位小数
[常量:开发区用地] → 所有地块统一填写用途

4. 多图层兼容性设计

不同图层可能包含不同的字段名，但我们可以通过为每个图层配置独立的字段映射规则，最终输出统一格式。

,,,,[字段1],[字段2],,,

图层名称	实际字段名	对应模板索引
宗地A	ZDMJ	5
宗地B	LandArea	5

这样就实现了“不同输入，统一输出”的目标。

---

✅ 设计优势总结

特性	说明
高保真输出	模板直接源于标准格式，确保合规性
强兼容性	支持不同命名习惯的图层数据
易维护	修改格式只需编辑 模板与字段映射关系 文件，无需改代码
易扩展	新增表达式、函数、常量即可支持新需求
可配置化	结合配置文件，实现项目级复用

---

💡 提示：建议将常用地区的模板保存为 tpl/cgcs2000_v1.tpl、tpl/southern_cass.tpl 等，形成模板库，供项目快速调用。

✅ 后续更新建议：
可在工具中加入“模板编辑器”功能，支持用户可视化拖拽字段到模板对应位置，自动生成映射关系，进一步降低使用门槛。

---

三、功能实现流程

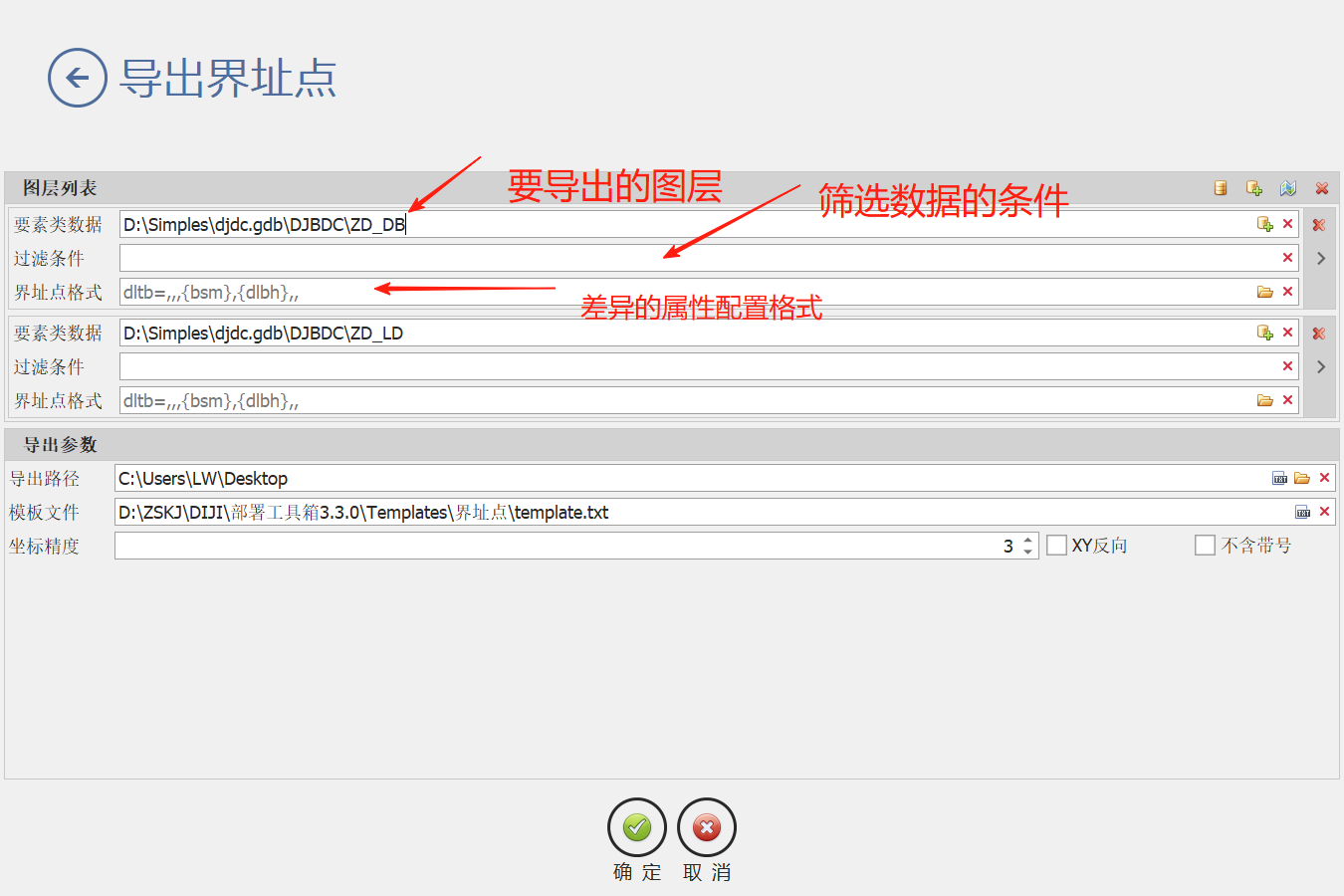

🔽 数据导出（Export）

1. 用户选择一个或多个界址点图层；
2. 按“地块编号 + 圈号”对点要素进行分组；
3. 对每组数据：
   • 自动计算界址点数量；
   • 通过表达式计算面积（如 Shape_Area/10000）；
   • 根据模板文件渲染 @ 前的属性行；
   • 写入 @ 分隔符；
   • 遍历该组所有点，按“点号,圈号,X,Y”格式写入坐标数据；
   • 支持“添加大数”或“移除大数”处理；
4. 根据用户选择：
   • 若目标为文件路径：将所有图层合并输出为单个 .txt 文件；
   • 若目标为目录路径：每个图层单独导出为一个文件，文件名使用图层名称。

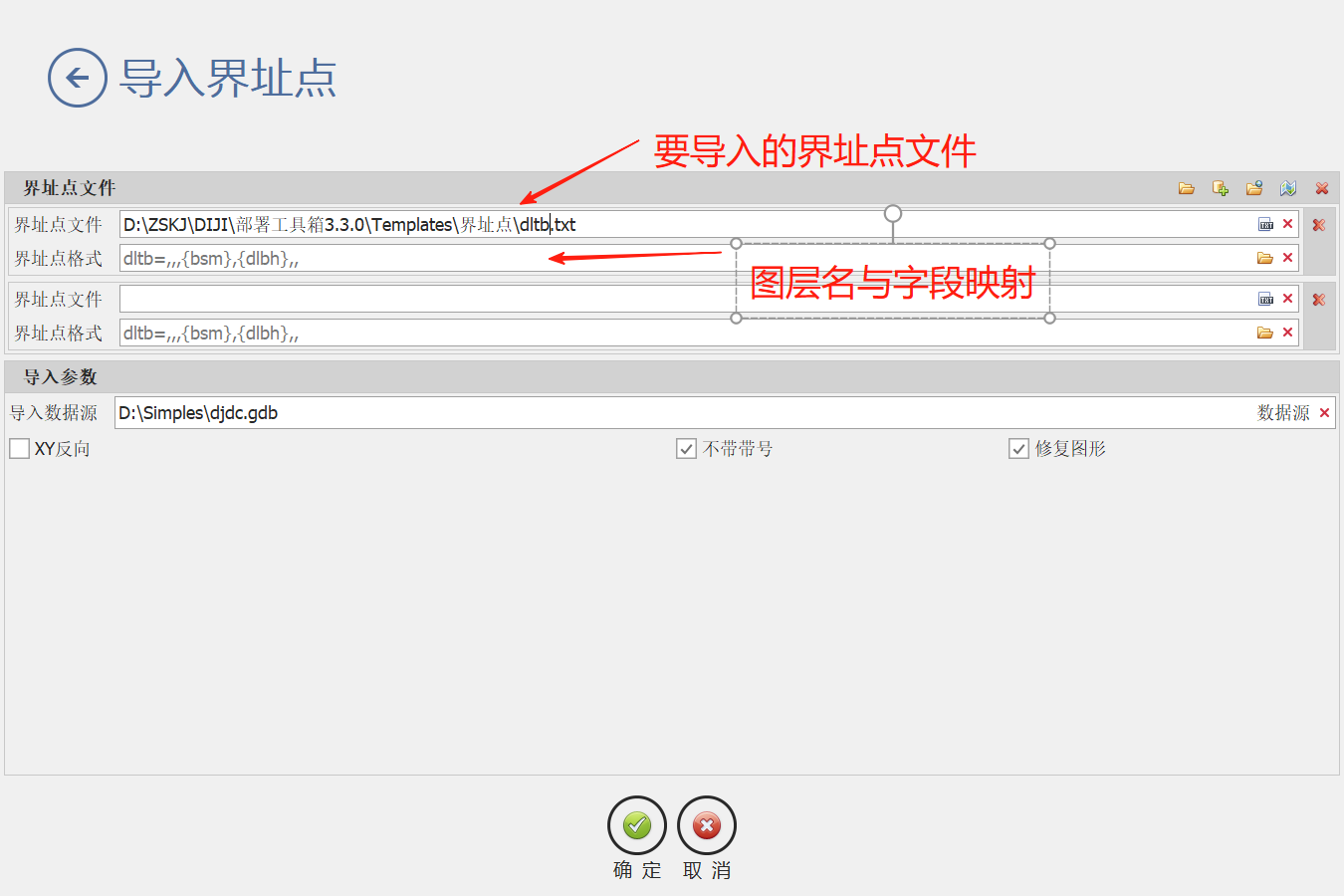

🔼 数据导入（Import）

1. 用户选择一个包含界址点数据的 .txt 文件；
2. 按 @ 符号分割，识别每个地块；
3. 解析 @ 前的属性行，提取“点数、面积、圈号、编号、类型”等元数据；
4. 解析 @ 后的坐标数据，生成点要素；
5. 根据“地块编号”创建或追加到对应要素类中；
6. 支持自动识别多圈结构（主地块与扣除区块），构建复合宗地。

✅ 自动识别多圈（扣除区块），支持构建复合宗地。

---

四、总结：模板化应对多样化需求

通过将 @ 前的属性结构抽象为基于位置索引的模板映射机制，我们成功实现了对多种界址点格式的灵活适配：

✅ 核心创新：将“可变字段”与“固定坐标”分离处理，模板直接基于标准格式改造
✅ 高扩展性：新增格式只需修改模板文件，无需修改代码
✅ 符合现行标准：全面支持 CGCS2000 坐标系、3度分带、大数处理等要求

未来可进一步支持：

• 自动生成拓扑检查报告（如重复点、自相交）；
• 批量校验坐标精度与闭合差；
• 支持导出南方CASS .dat、.rtf 等常用测绘格式；
• 提供图形化模板编辑器，降低使用门槛。
