ThingsBoard接入独立的 IoT Gateway服务

首先，ThingsBoard是一个开源的物联网平台，可以快速开发、管理和扩展物联网项目。我们的目标是提供开箱即用的物联网云或本地解决方案，为您的物联网应用程序启用服务器端基础设施。

官网地址：https://thingsboard.io/docs/getting-started-guides/what-is-thingsboard/

源码git地址：https://github.com/thingsboard/thingsboard

从官网我们可以得知，Thingsboard分为单体架构和微服务架构，从git上拉取的项目源码是基于单体架构的。

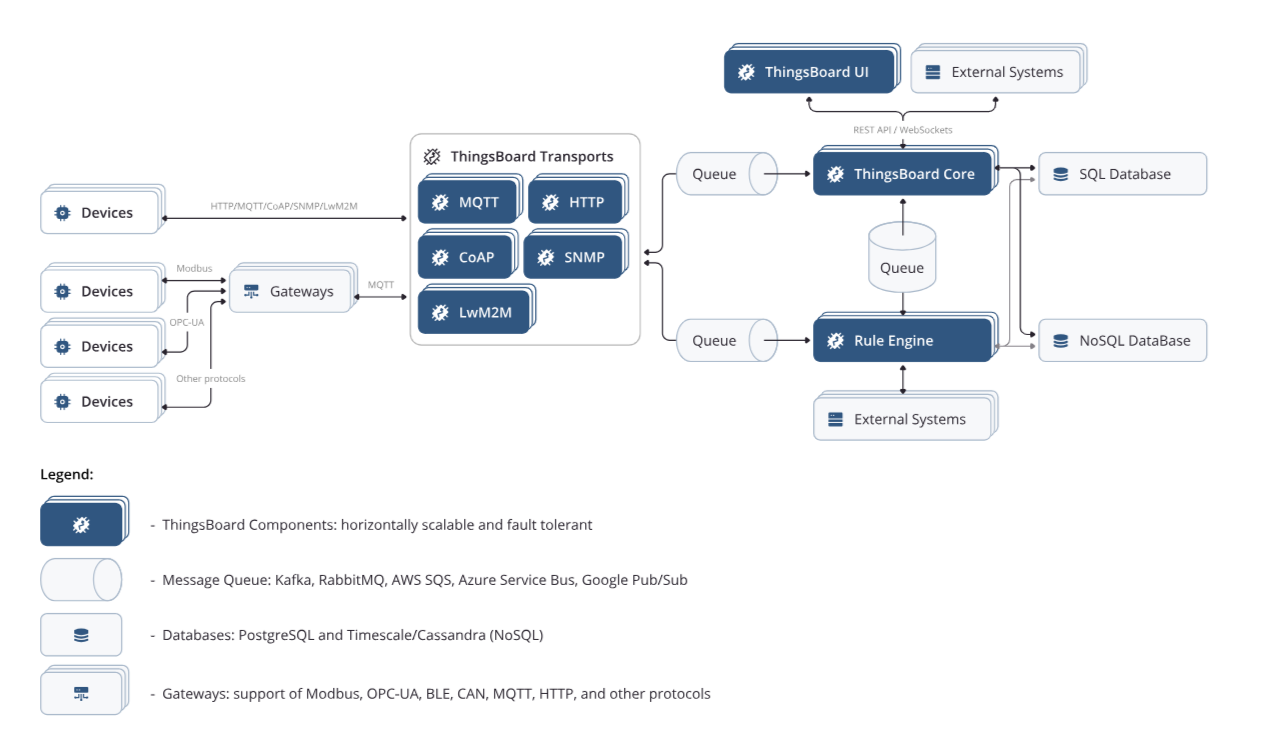

下面放上Thingsboard的架构图：

 Thingsboard Transport支持MQTT、HTTP、CoAP、SNMP、LwM2M五种协议的设备直接进行交互，而其它协议的设备则需要通过Gateway进行协议转换后以MQTT协议与 Thingsboard Transport交互，下面给出设备通过TCP协议与独立Gateway服务通信然后将数据上报给Thingsboard平台的案例。

1，从git上拉取 Thingsboard源码然后编译部署启动，编译部署的步骤此处略过。

2，从git上拉取 Thingsboard Gateway源码，新版本的Gateway源码是用Python写的，可网上下载python专业的编辑器，也可以跟我一样，直接用IDEA，用IDEA如何编译运行python项目大家可网上查找，文档很多。

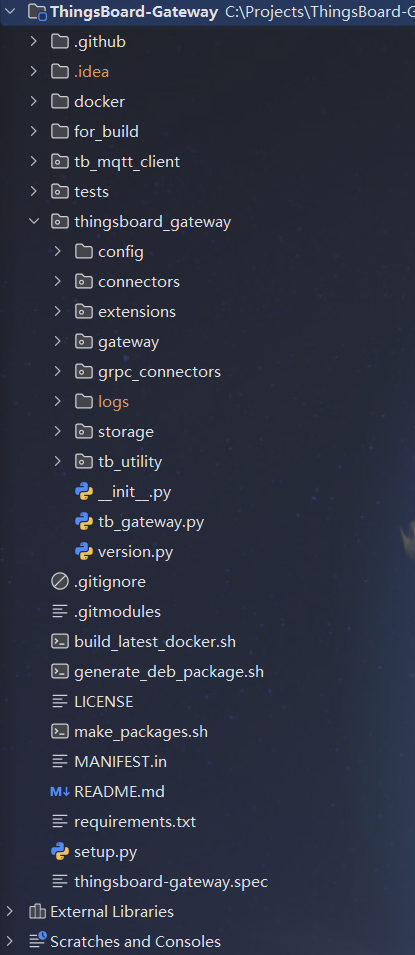

 3，用IDEA打开Thingsboard Gateway源码，目录结构如下，建议拉取最新分支源码。

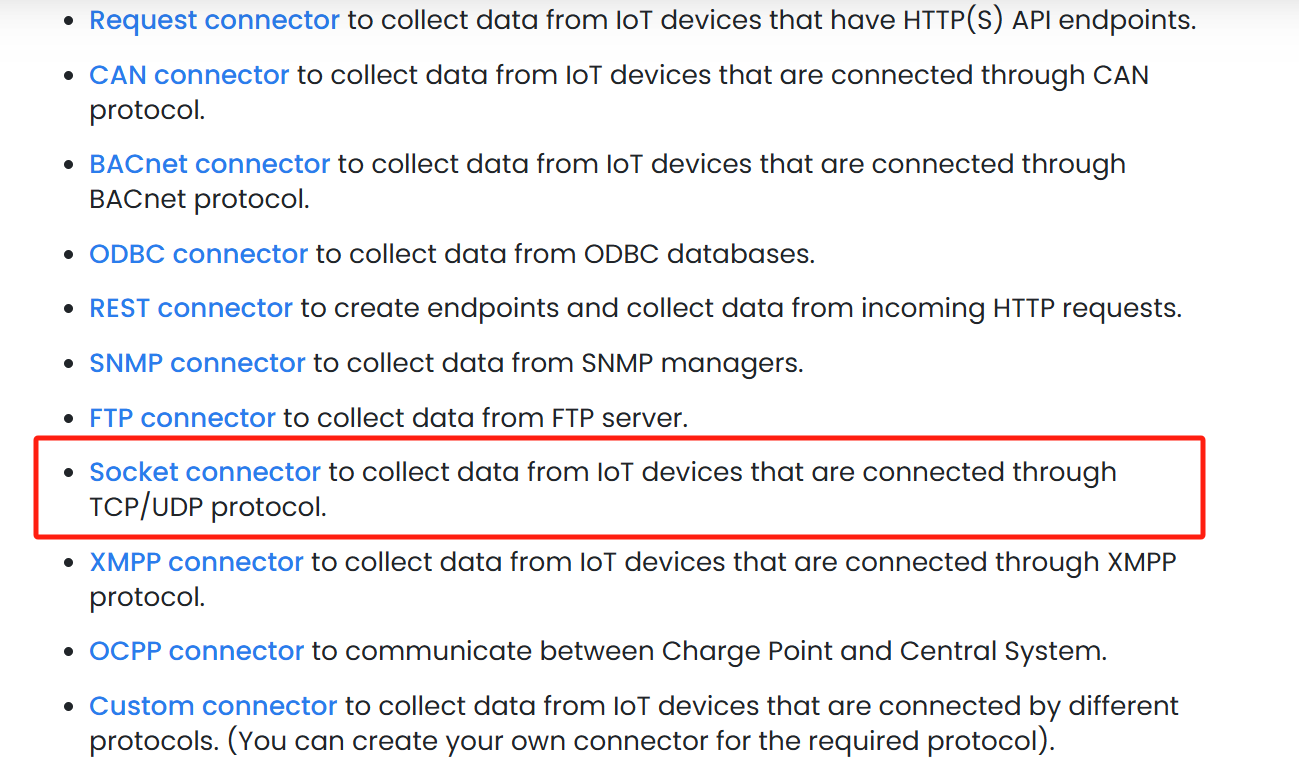

 根据官方文档可知，Gateway提供很多协议的Connector，而TCP的实现是Socket Connector

一，找到thingsboard_gateway/config/socket.json文件

 1，socket.json文件中的address、port定义了gateway的监听的地址，也就是说物理设备的消息需要发送到此处指定的地址（127.0.0.1:50000）然后就会被gateway接收到。

2，devices标签则是物理设备的映射配置，addressFilter定义了设备所在的网络地址，类似于白名单，只有在此处配置的网络地址（127.0.0.1:53000），gateway才会接收消息。

3，deviceName定义了设备映射的名称，此处应与在Thingsboard上创建的设备名称一致。

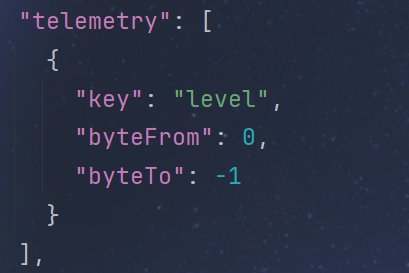

4，telemetry则定义了物理设备上报到thingsboard平台的遥测数据，key定义的是展示的遥测数据的名称，byteFrom表示从数据的第几个字节开始，byteTo表示从数据的第几个字节结束。

可有多个遥测值。

 5，attributes则是定义设备映射的属性值，逻辑与telemetry相同。

6，attributeRequests部分定义了如何处理从设备发送到网关的属性请求。每个设备可能发送属性请求来查询或获取特定的属性值。这里的配置告诉网关如何解析和处理这些请求。

　　type: 指定属性请求的类型，这里为"shared"，表示共享属性请求。
　　requestExpression: 一个表达式，用于检查接收到的请求数据是否符合特定的模式。在这个例子中，${[0:3]==atr}表示如果接收到的数据的前三个字符是"atr"，则匹配此表达式。
　　attributeNameExpression: 一个表达式，用于从匹配的请求中提取属性名称。这里"[3:]"表示从第四个字符开始到数据结束的所有内容将被视为属性名称。

7，attributeUpdates部分定义了如何将从设备接收的属性数据编码并发送到ThingsBoard。

8，serverSideRpc部分定义了单个RPC调用的处理规则：

　　methodRPC:指定RPC调用的方法名称。在这个例子中，方法是setLevel。这是ThingsBoard在发送RPC请求时使用的名称，网关需要识别并处理这个特定的方法。

　　withResponse:指定RPC调用是否期望响应。false表示这个RPC调用是单向的，即ThingsBoard不期望设备或网关对这条命令做出响应。

　　methodProcessing:指定处理RPC调用的方法。在这个例子中，write表示网关将直接将接收到的RPC请求写入到连接的设备，而不进行进一步的处理。

二，找到thingsboard_gateway/config/tb_gateway.json文件

 1，host是Thingsboard服务的地址，port是Thingsboard服务transport监听MQTT的端口，注意，不是Thingsboard服务的端口。

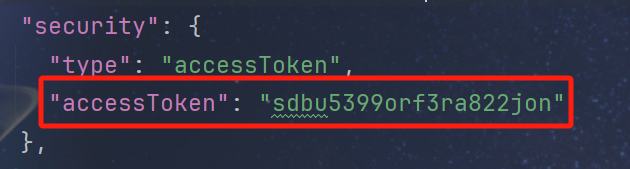

2，security中的accessToken需要指定创建的网关设备的访问令牌。

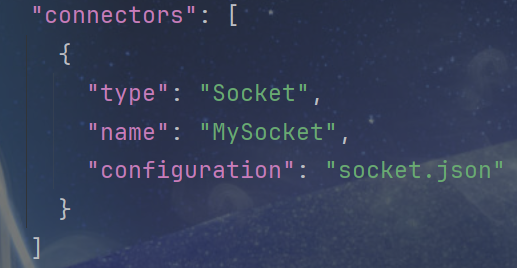

3，在tb_gateway.json文件底部添加connectors，指定socket

 三，thingsboard创建设备

1，上述的配置文件更新好之后，在thingsboard上创建一个网关设备（音频处理器网关），复制其访问令牌，放到accessToken

 2，再创建一个普通设备（Biamp），用于接受遥测数据。

四，自定义读取物理设备的数据

1，由于Thingsboard IoT Gateway的设计不支持主动连接设备，而大部分物理设备也不支持主动发送数据到网关，且很多物理设备的连接是需要私有协议进行协商握手的，因此，只通过Thingsboard IoT Gateway原有的配置并不能实现物理设备数据的上报。

2，自定义代码，通过创建socket连接主动访问物理设备，然后通过指令获取物理设备的数据，然后再将数据进行格式转换后，发送到Thingsboard IoT Gateway监听的TCP地址（127.0.0.1:50000），由于在socket.json文件中需要定义addressFilter，所以我们需要模拟一个客户端（127.0.0.1:53000）将物理设备的数据发送到（127.0.0.1:50000）。后续数据从网关推送到thingsboard平台就不用管了，Thingsboard IoT Gateway已经实现了。

 3，上述示例中，只是简单实现了TCP协议的socket connector，且不同的物理设备有不同的私有协议，示例仅供参考。
