smali学习之Dalvik寄存器

一、 Dalvik寄存器

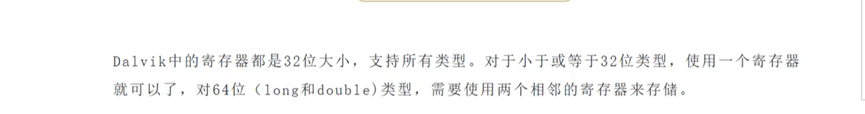

1、大小

Dalvik寄存器为32位

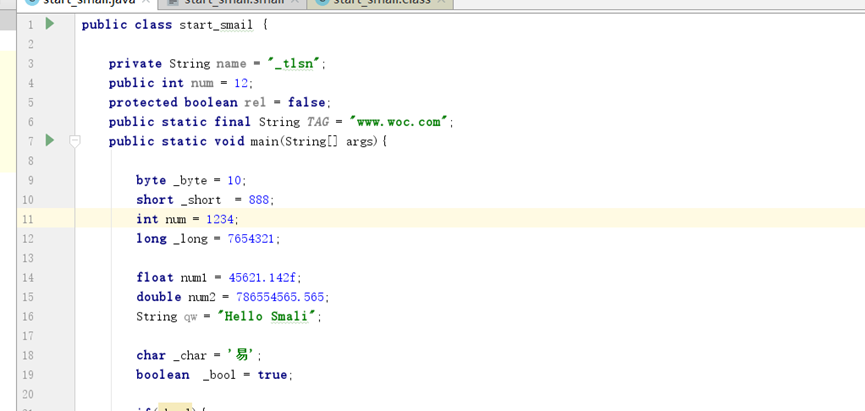

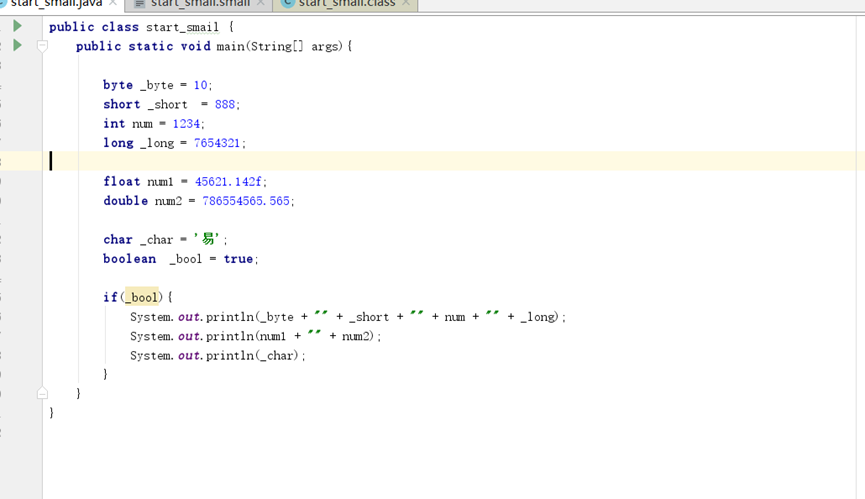

Java实验代码：

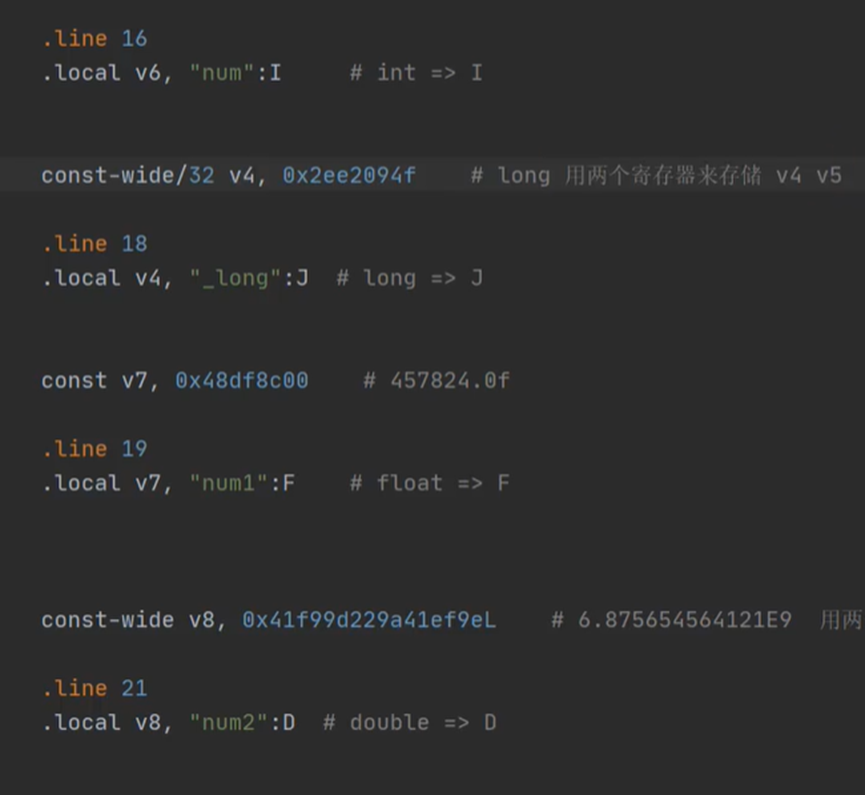

在定义变量类型的时候，boolean，short，char虽然不为4个字节，但也是要占一个32位



的寄存器。而对于long，double等类型，数据宽度大于4字节，会使用两个4字节寄存器





虽然在smali文件中并没有显示他们使用两个寄存器(如图中的long)

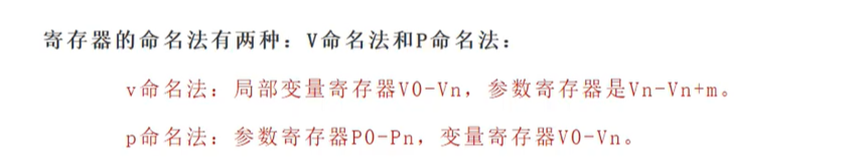

2、 寄存器的命名

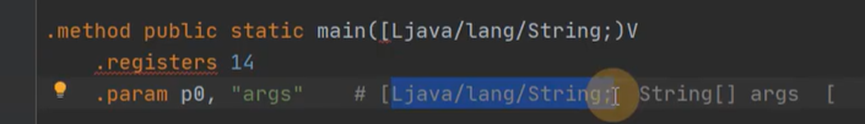

看这里的寄存器名一般为v开头的，但在main函数下两行，有一个p开头的寄存器表示参数 p0  args



3、 Main函数



一个[ 表示一个数组

L表示类

Java/lang/String   表示包名和类名(完整类名)

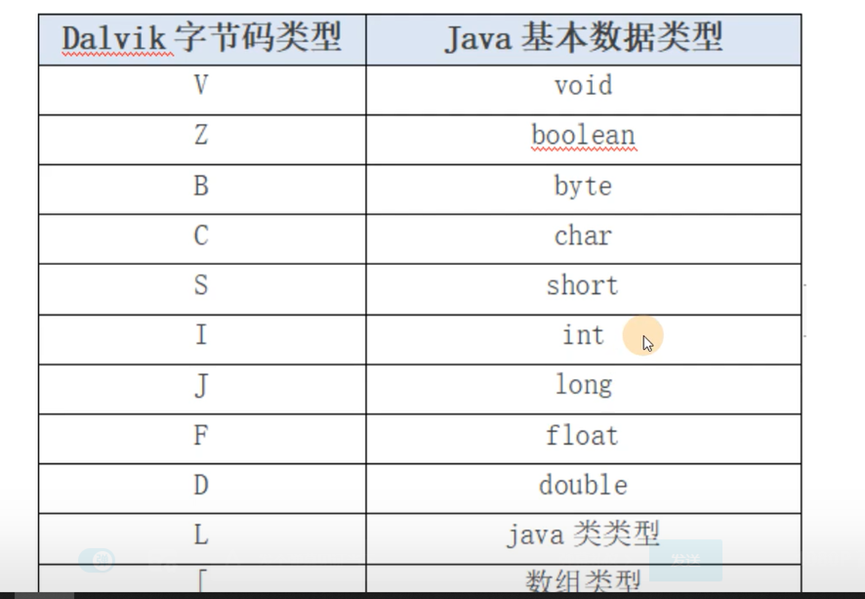

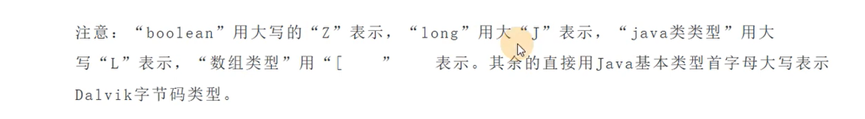

4、 Dalvik字节码类型与java基本数据类型的关系





二、 Dalvik字段

我们在原来的源代码上添加一些

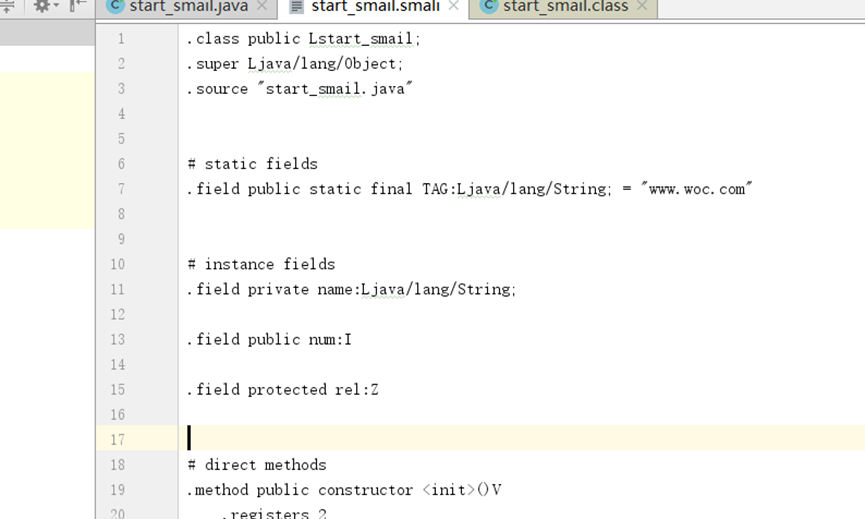

编译一下，查看smali文件

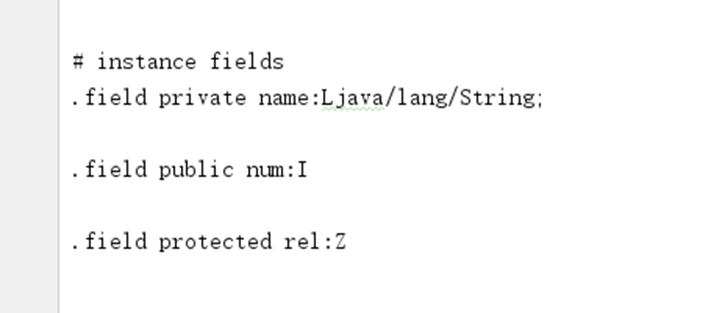

可以看到，多了静态字段与实例字段



下面我们看看操作字段

1、操作字段

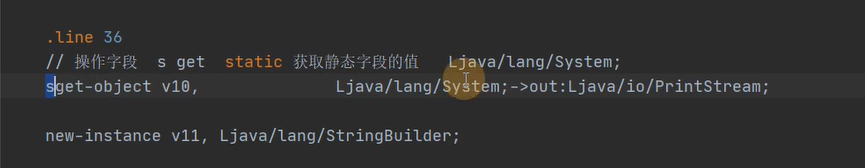

(一)、sget-object v10

s代表 static

get 代表获取

sget就是获取静态字段的值

object表示操作字段的类型

V10表示out返回的结果





(二)、Ljava/lang/System;->out:Ljava/io/PrintStream



Out是字段名

Ljava/io/PrintStream是字段类型，字段名与字段类型之间要用:隔开

L表示后面跟着类名

Java/lang/是包名

System;是类名





Ljava/lang/System;表示当前out字段所在的类

Ljava/io/PrintStream;表示out字段的类型





一整个  就是获取静态字段out的值，返回值是一个类

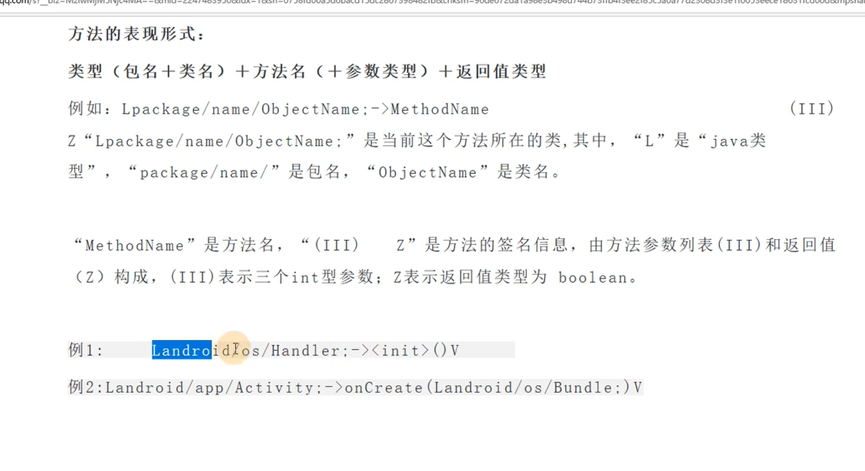

2、方法的表现形式





如例2

Landroid/app/Activity表示方法所在类

onCreate表示方法名

()里面表示参数

V表示返回值

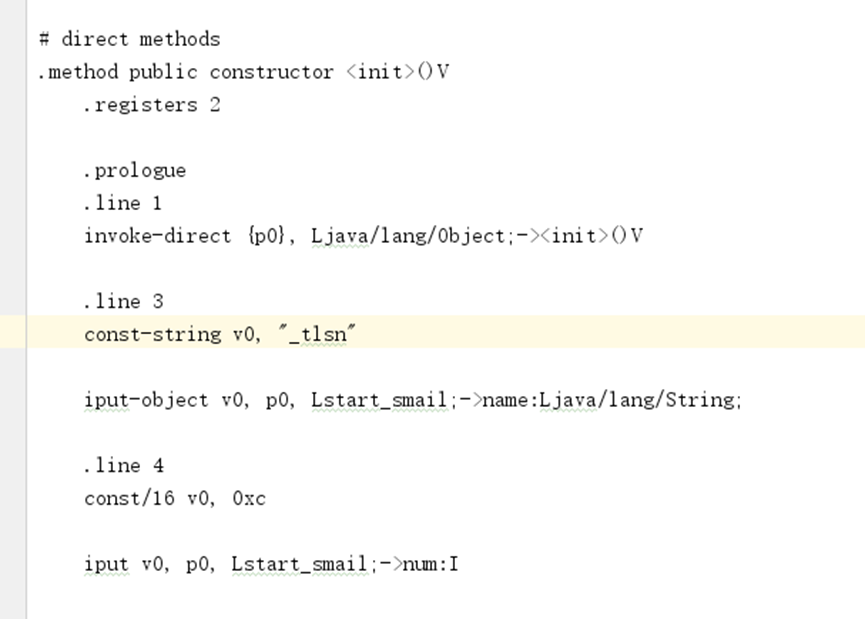

3、实例化对象



V11寄存器用来保存Ljava/lang/stringBuilder实例化后的对象







所有实例化对象都是在构造方法中进行初始化的

4、 方法调用

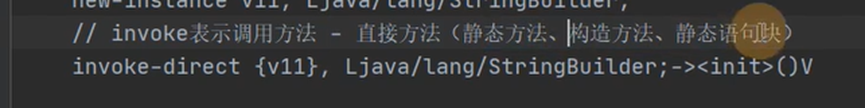

Invoke表示调用方法 – 直接方法(静态方法、构造方法、静态语句块)

(一)、invoke直接调用



该语句表示invoke调用一个直接方法，直接方法是StringBuilder提供的无参构造方法



3与4连起来就是 StringBuilder v11 = new StringBuilder();

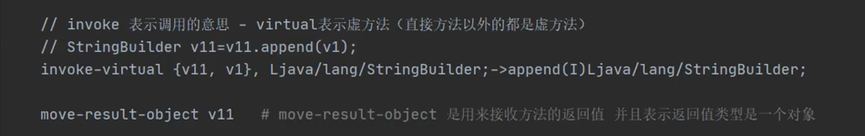

(二)、invoke调用虚方法(java代码中除直接调用方法外都是虚方法)





v11.append(v1)

这个函数有返回值，所以其下有一行 move-result-object v11

所以函数源代码应该是：

StringBuilder v11 = v11.append(v1)       ps:v1是int类型的



5、const-string



定义Stirng类型的局部变量并初始化

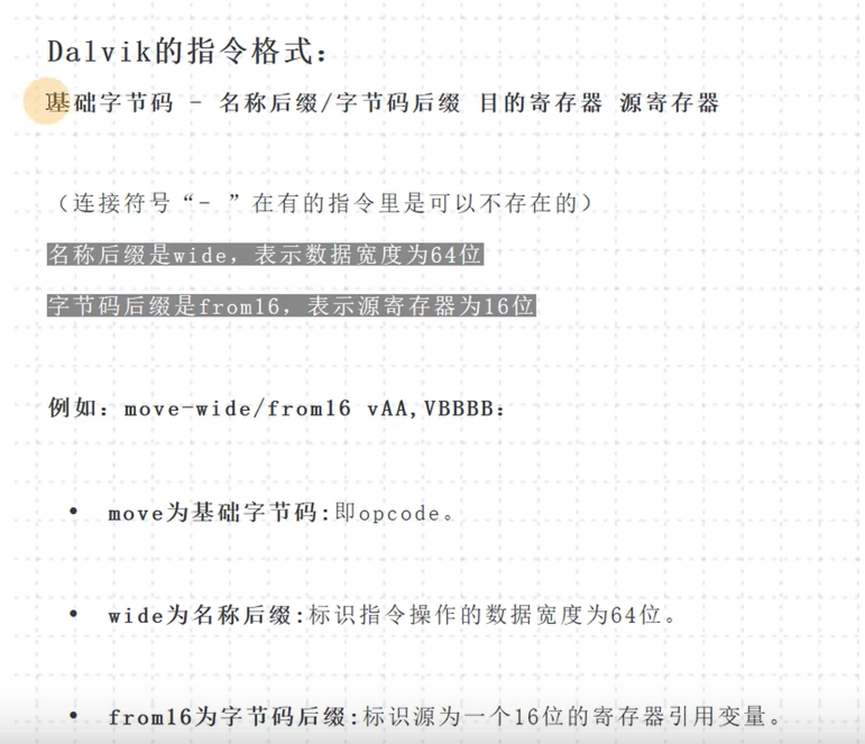

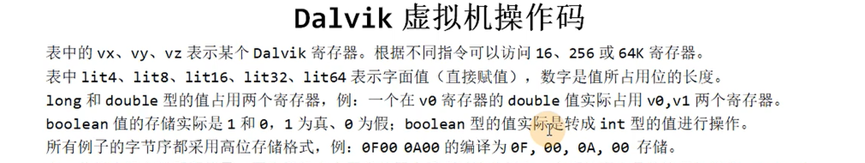

三、 Dalvik指令集



指令集，上节课我们学到的

Move-result-object（接收类返回值）

Sget-object(操作字段)

New-instance

Invoke

If-eqz(默认与零比较)

Const/4（定义四位的常量）

Const-wide (定义64位的常量)

Const

等等都是指令集





0、前叙







1、mov-result 接收方法的返回值

返回结果类型为类的化，使用 mov-result-object

返回结果类型为double或long的化，使用mov-result-wide

其他一般的数据类型还是使用mov-result

有的地方甚至不加mov

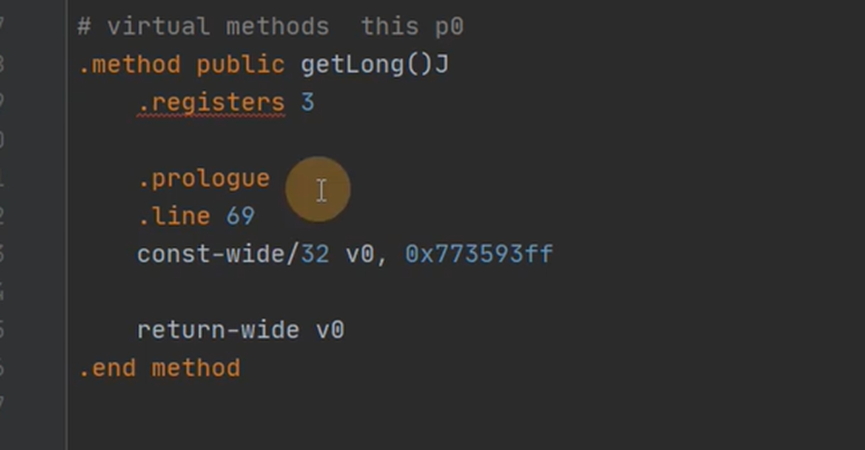

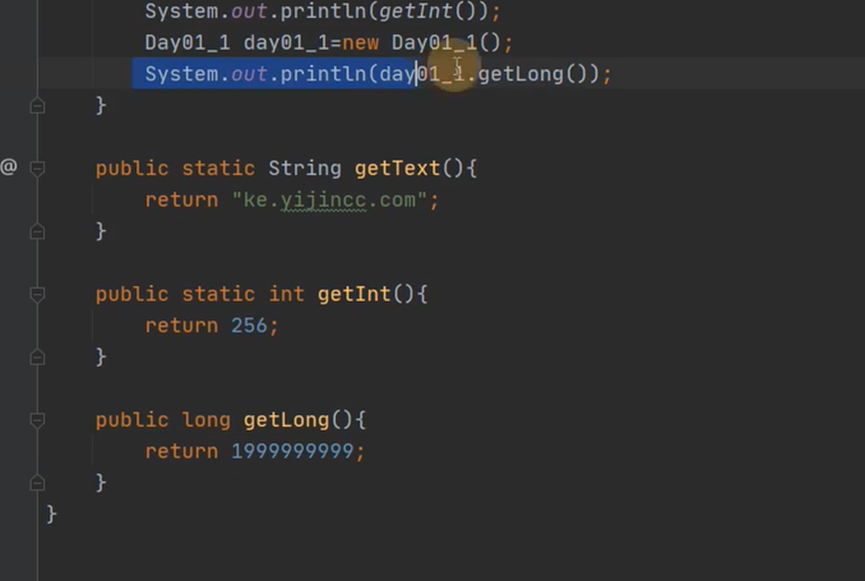

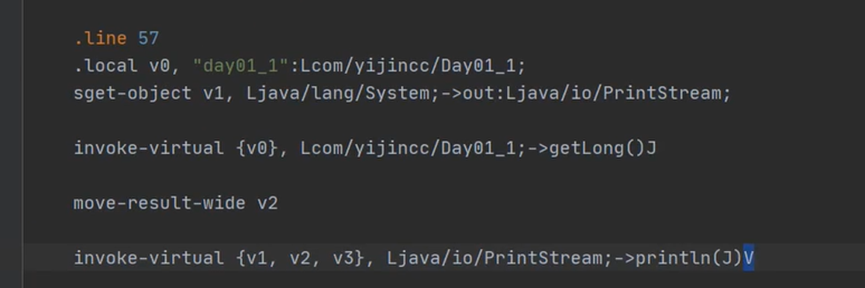

2、Getlong函数



看其smali文件



我们会发现，有三个register，但long类型只占两个寄存器的大小，这是为什么？



因为这不是static定义的方法，函数内默认有一个this指针指向数据对象，this指针占了一个寄存器





还有就是，getlang函数调用printf函数，传进去了v1，v2，v3三个寄存器，v1，v2都有迹



可循，v3却找不到，其实，由于输出的数为long类型，一个v2寄存器存不下，v3是扩充的





数据类型指令集

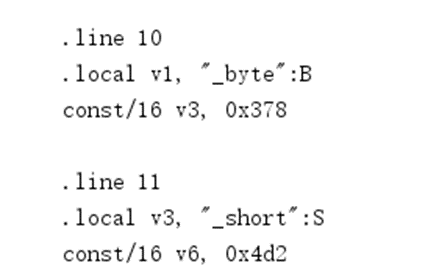

3、short，byte类型

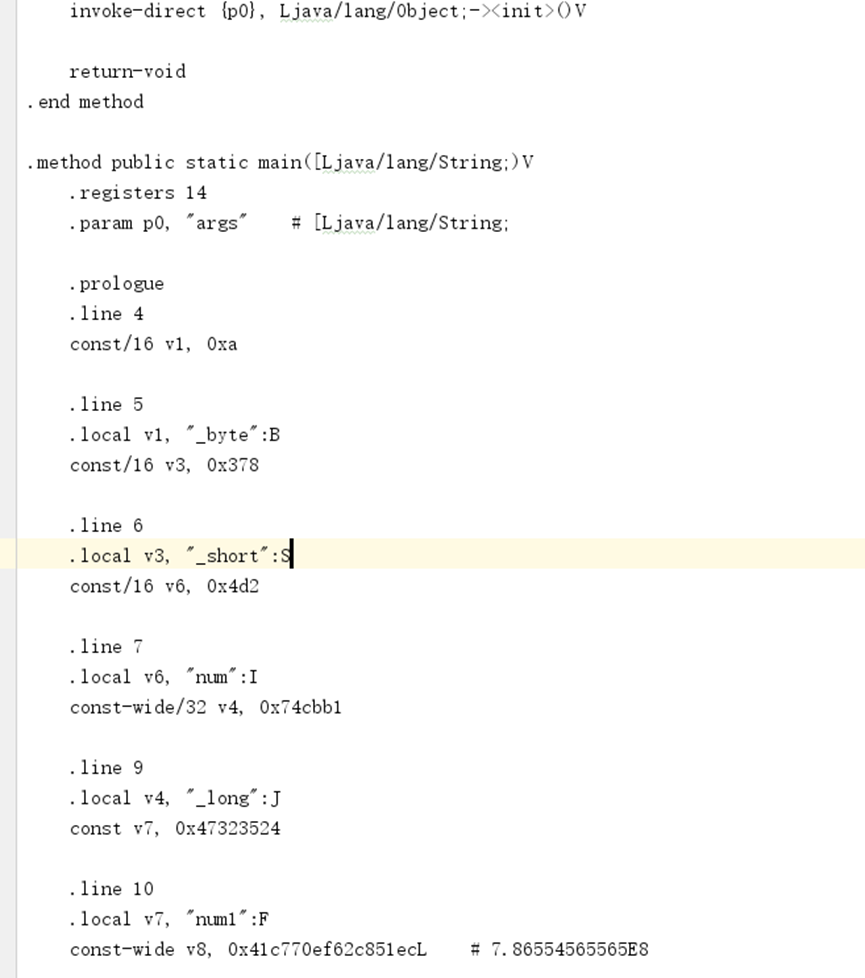

我们的short类型，byte类型的定义都是const/16 也就是16位的

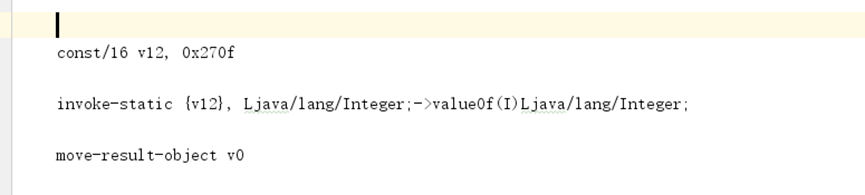

4、Integer类型



先定义基本数据类型 0x270f(是我初始化传递的参数)

然后调用构造函数

最后move-result-object返回对象

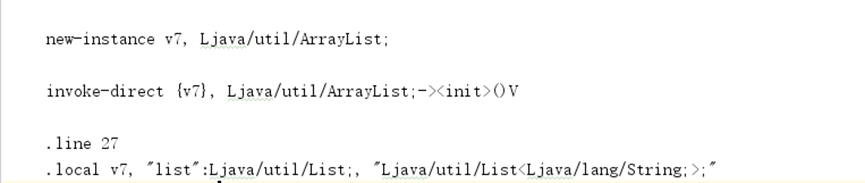

5、列表指令





实例化，invoke方法调用构造，起别名？？

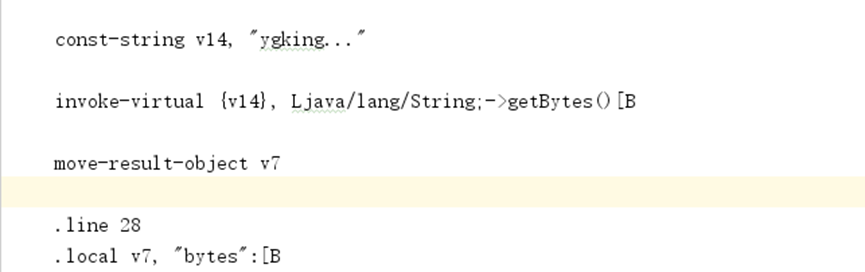

6、数组指令







先定义赋值给 v14，invoke调用函数，返回值为B类型的数组(byte类型的数组)



返回对象给v7



起别名

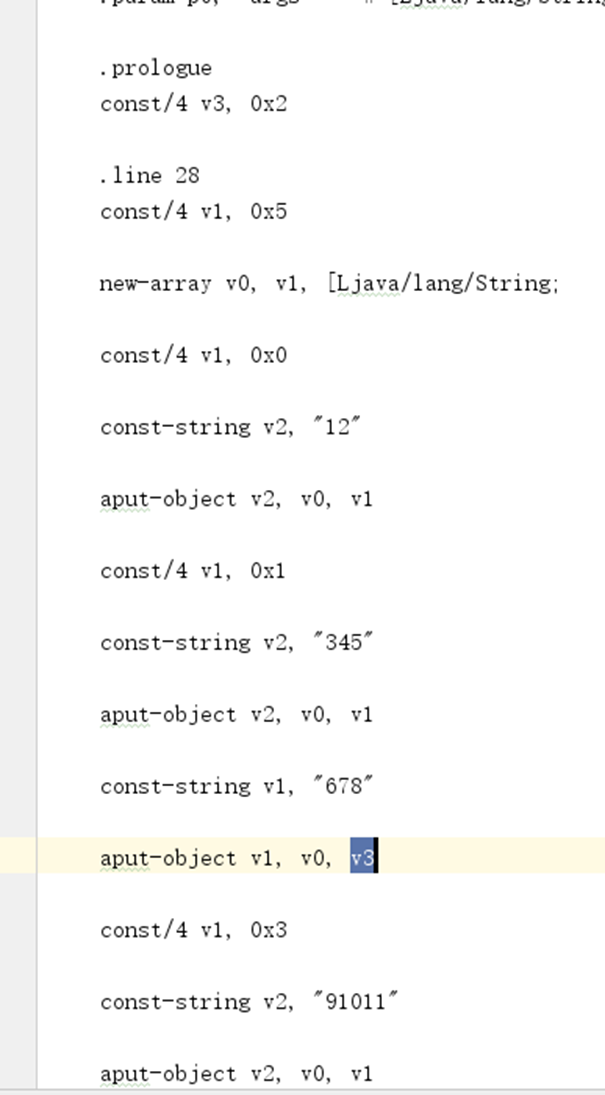

7、 String数组











V3  0x2

意思是定义一个二维数组



V1，0x5

意思是含有5个参数



然后调用数组指令v0保存实例数组



Const/4 V1，0x0     v1变成下表



const-string v2, "12"  为v2赋值



aput-object v2, v0, v1      在索引为v1(0)的位置填充v2于v0

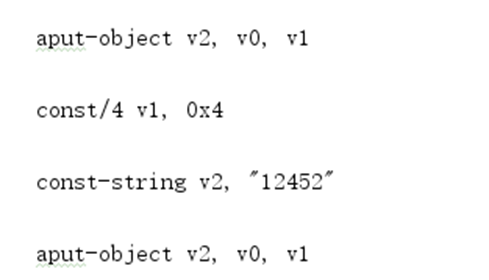

const/4 v1,0x1



const-string v2, "345"

aput-object v2, v0, v1

这些语句同理，v1为下表，v2为数据，v0为数组

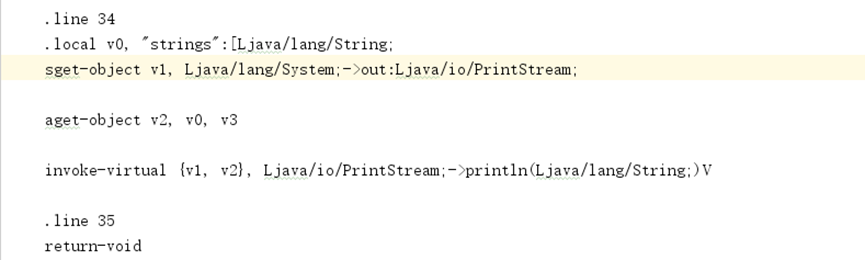

下面是字符串数组的输出







aget-object v2, v0, v3

还是上面的数组操作，索引，数据，数组



V1获取静态字段



传参到printlf输出

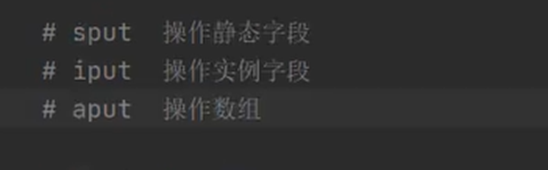

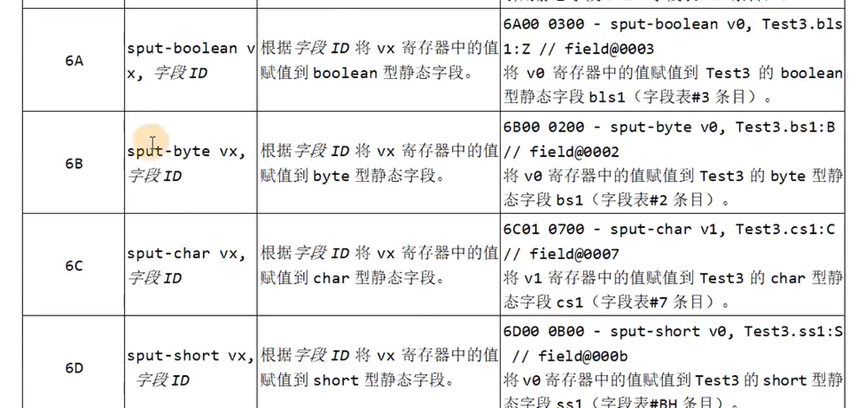

8、三种put

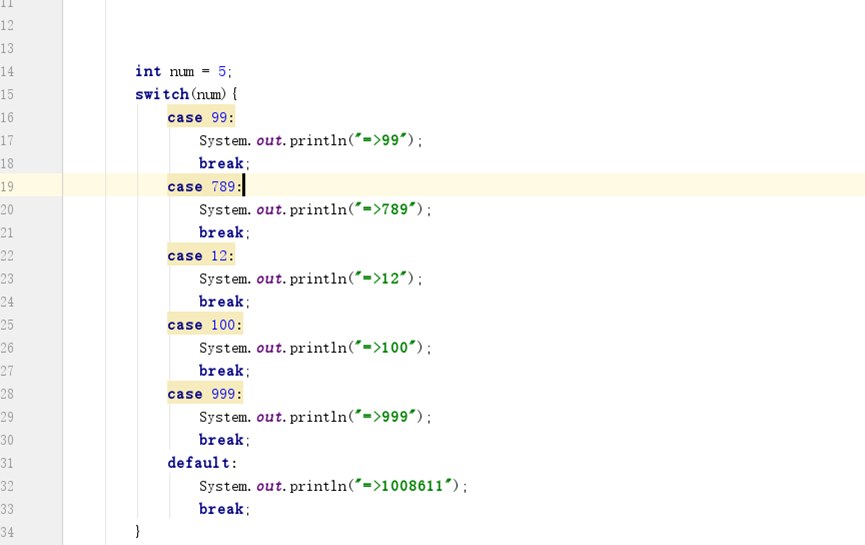

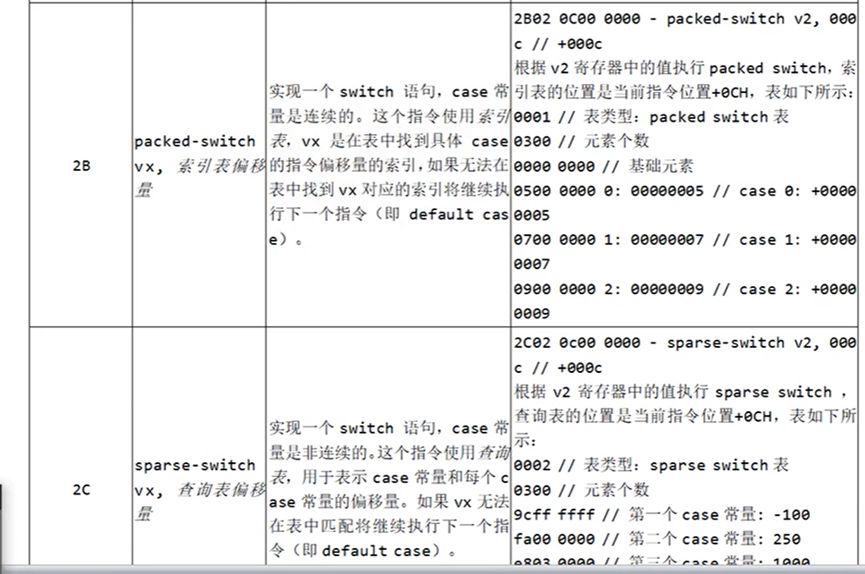

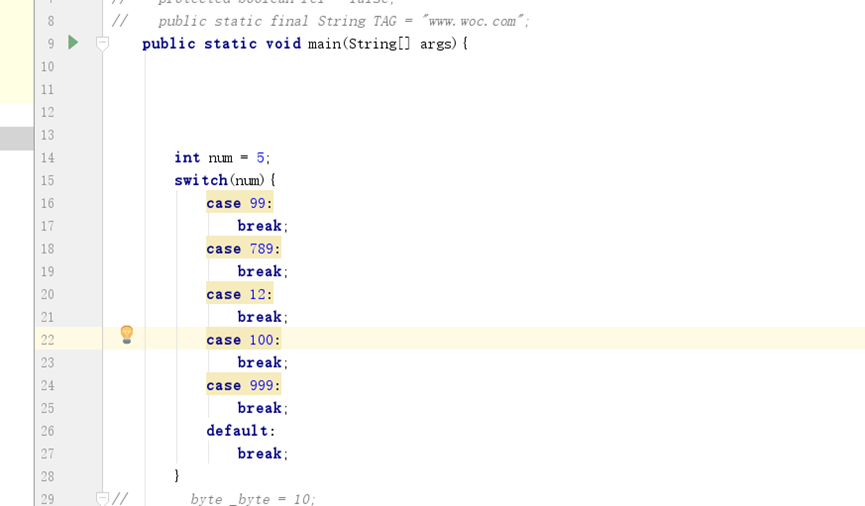

9、 switch语句

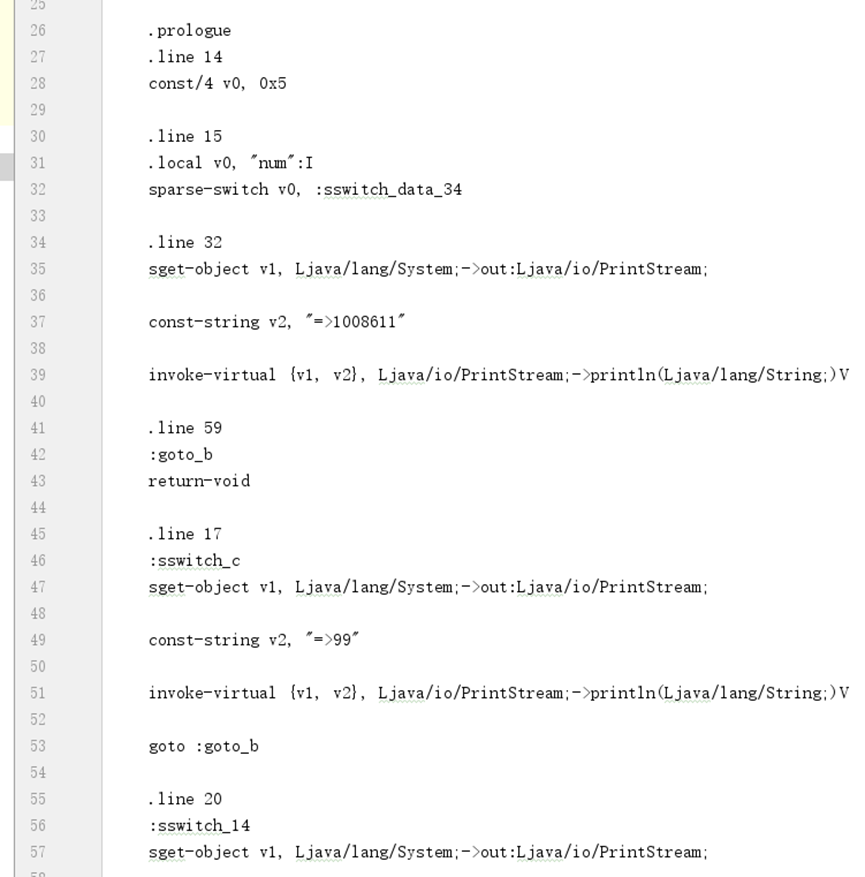

可以看到，我们case的索引是非连续的，所以 使用的是 sparse-switch指令

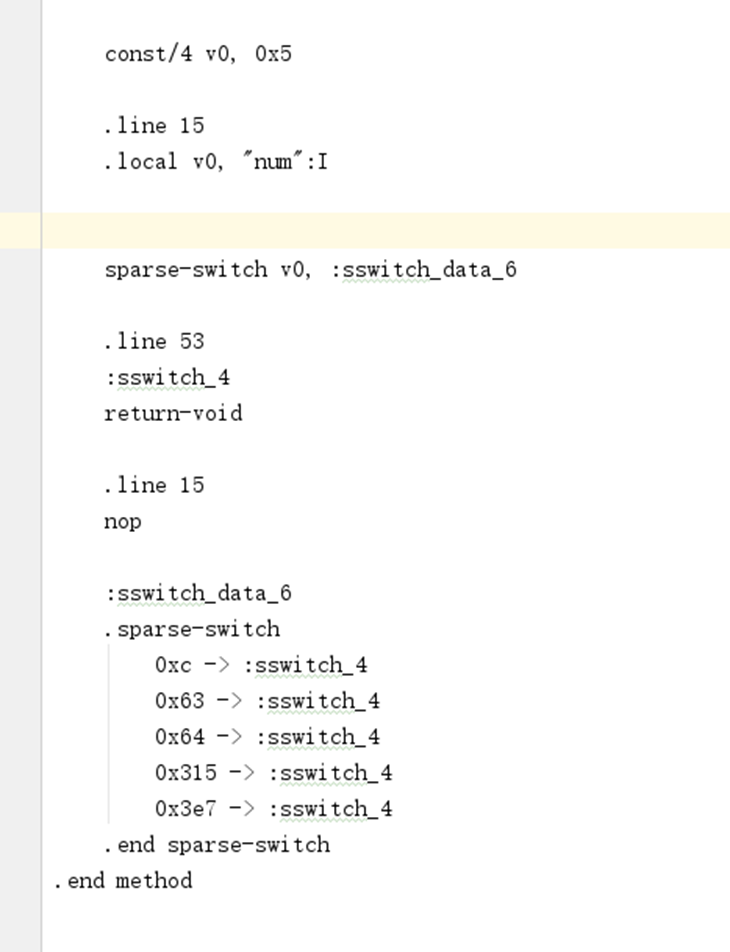

看smali代码，我们对v0起别名，执行sparse-switch后触发 :sswitch_data_6 跳转



根据v0的值选择跳转到哪里，由于，源代码都是break; 所以跳转的位置也都是 :sswitch_4

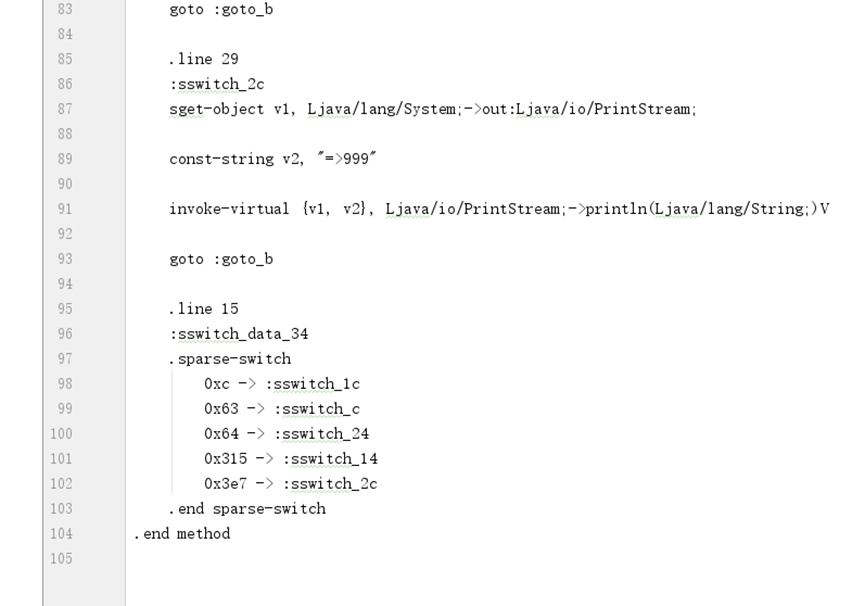

我们更改case语句

更改源代码：

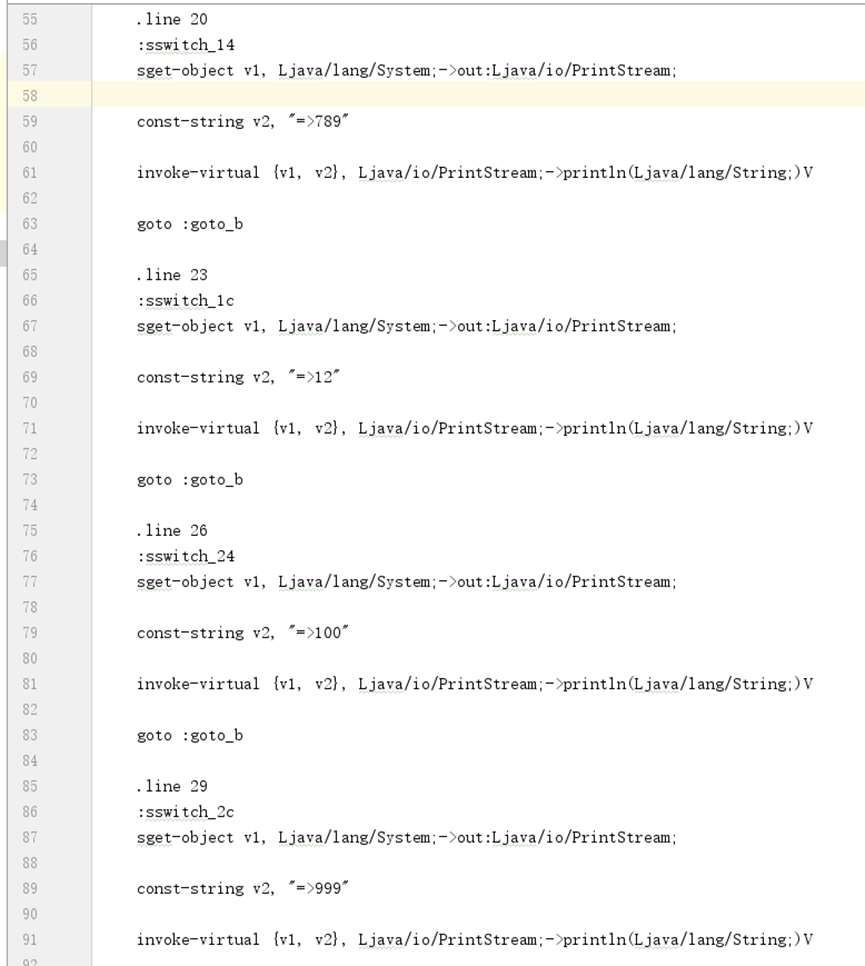

Smali代码：









可以看到，smali代码中底部的跳转指令变得都不一样了

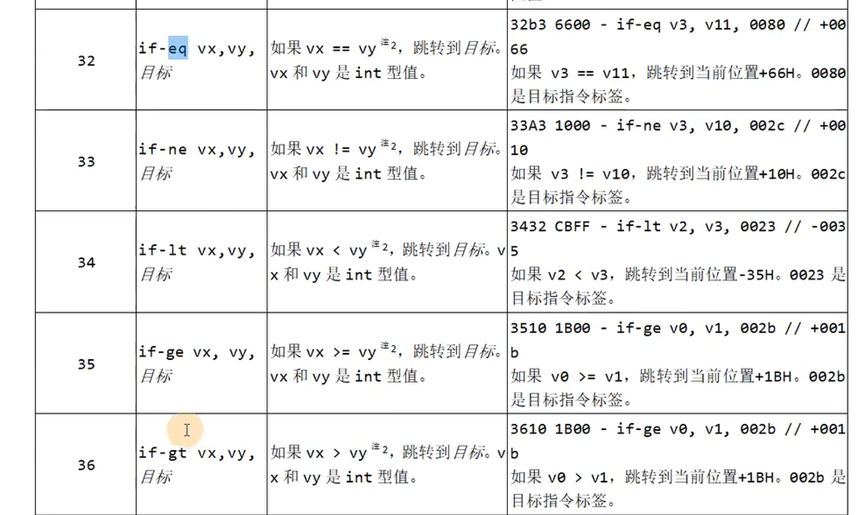

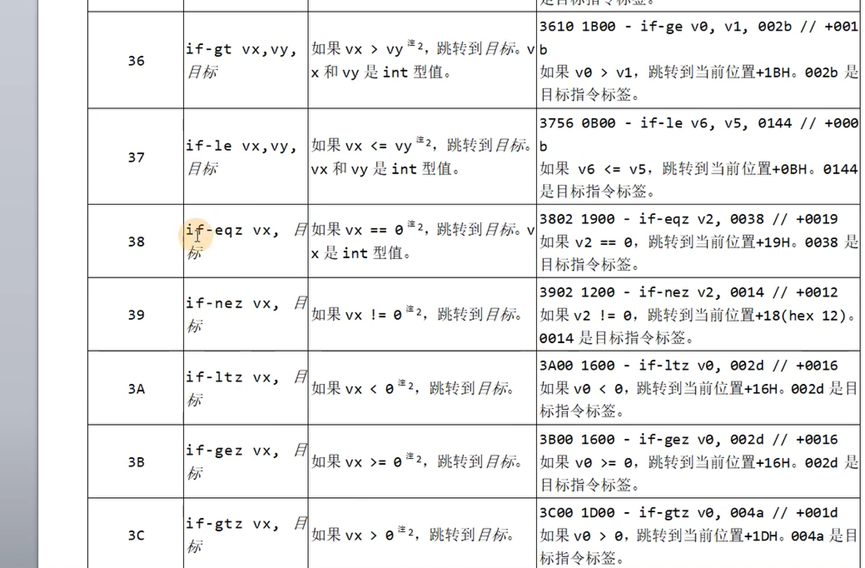

10、 条件指令

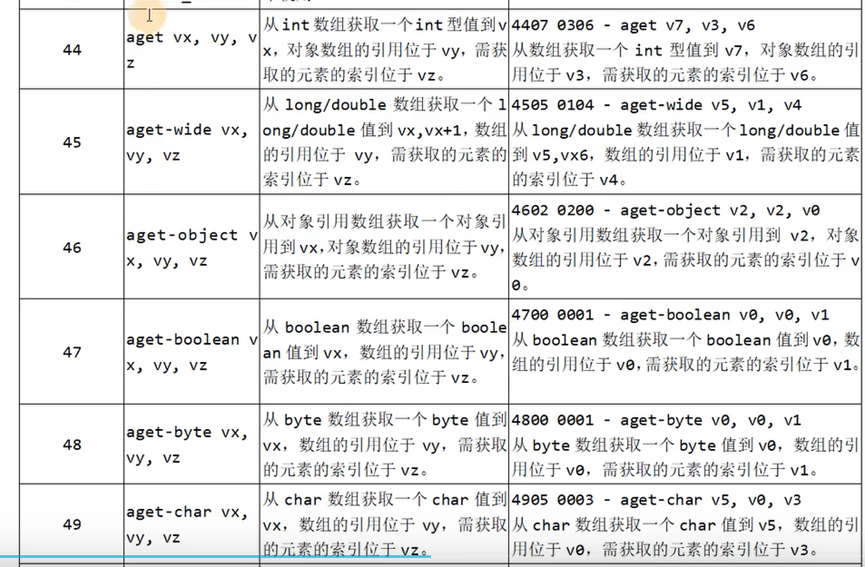

11、 aget

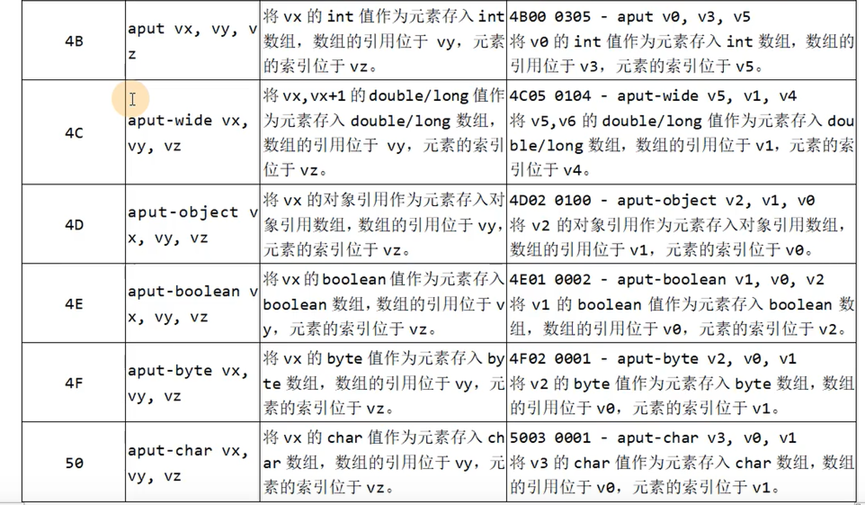

12、aput

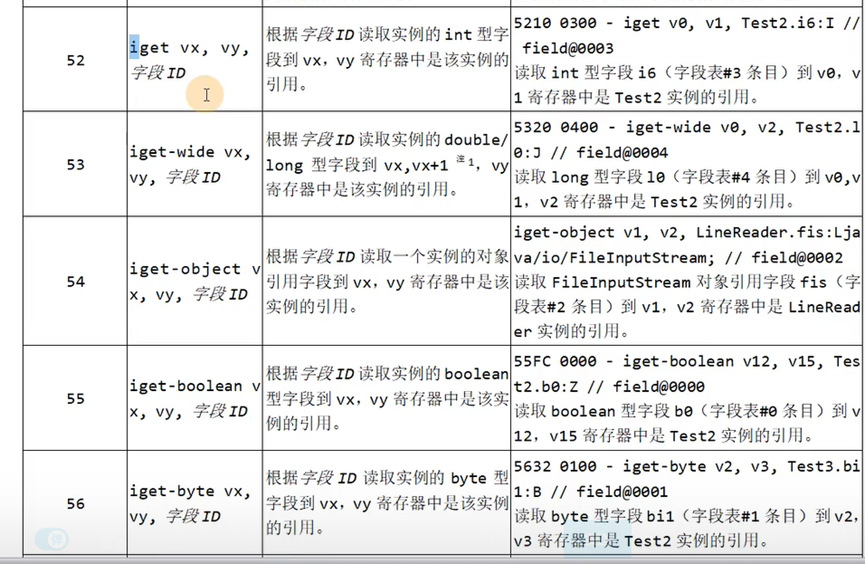

13、iget



获取实例字段

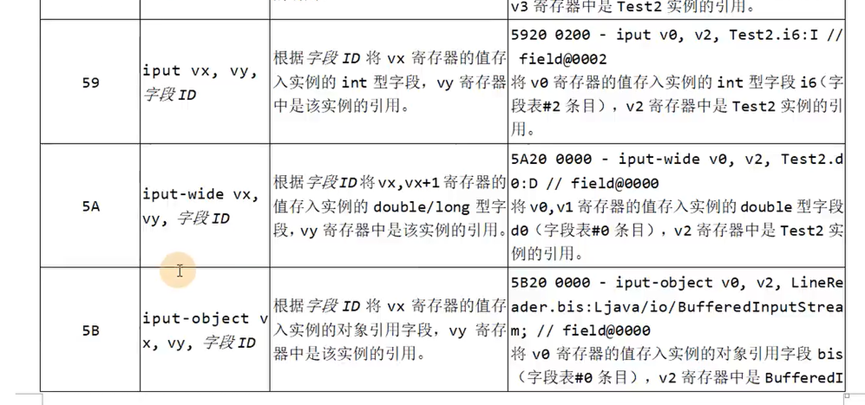

14、 iput

设置实例字段

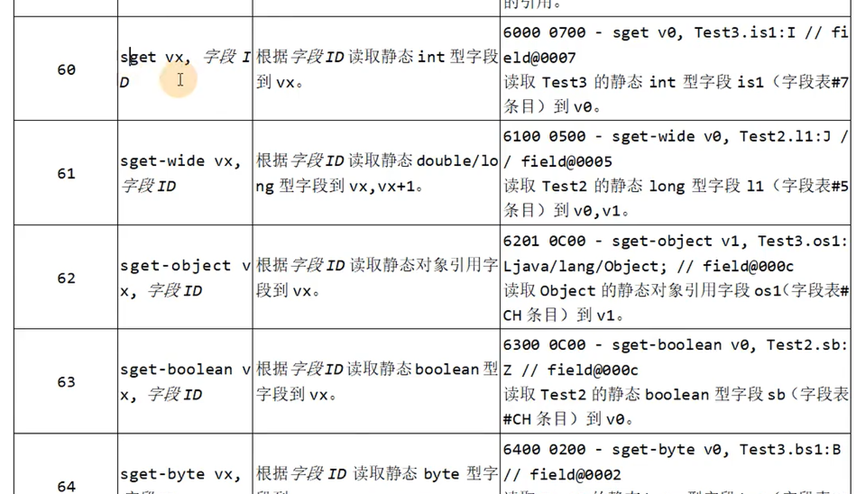

15、 sget



获取静态字段值



16、 sput



设置静态字段值

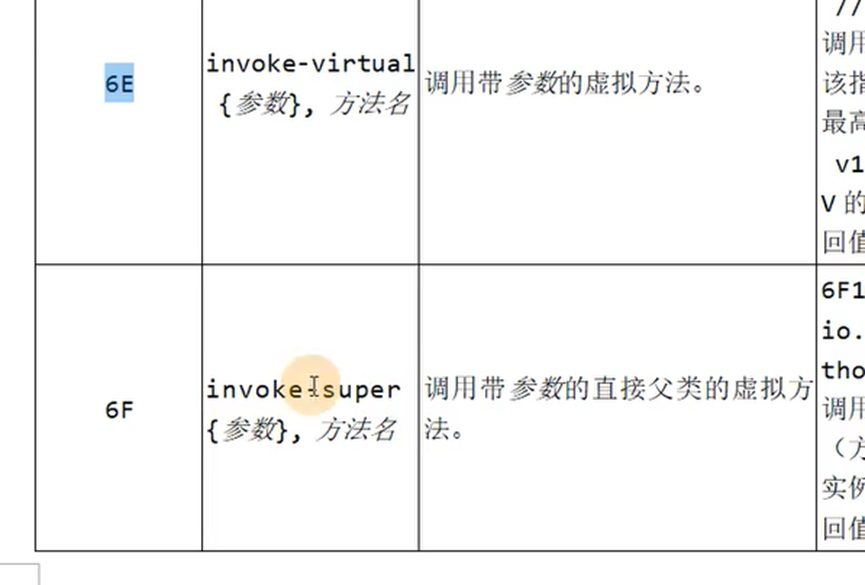

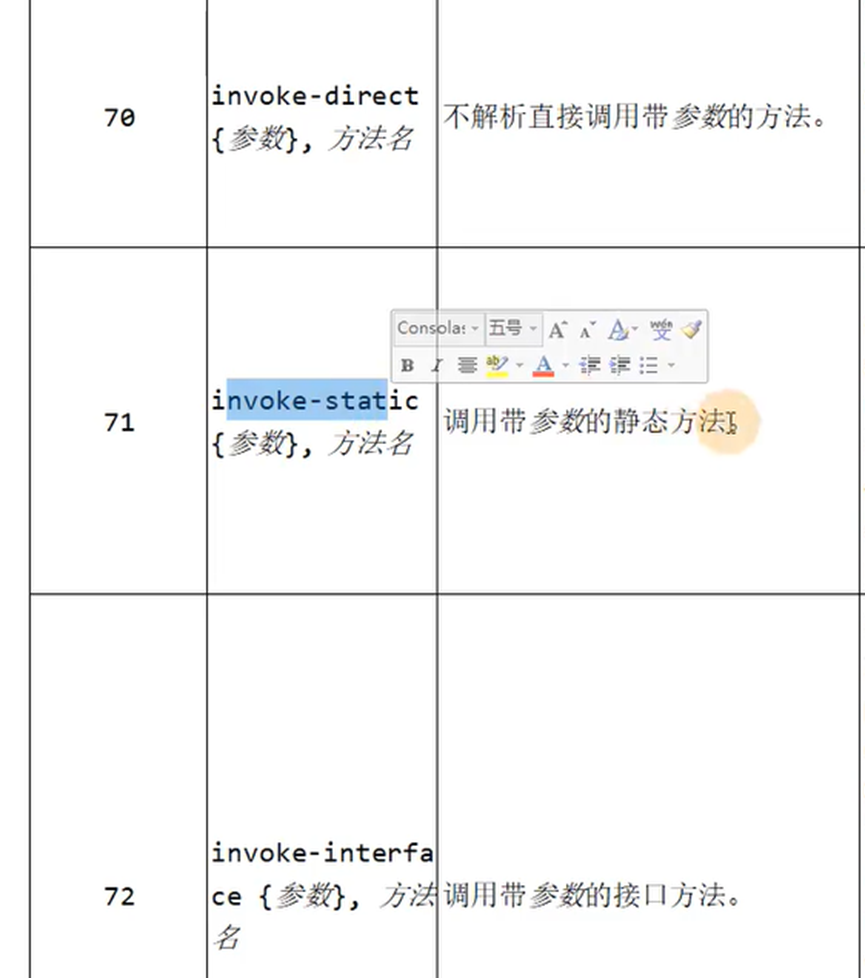

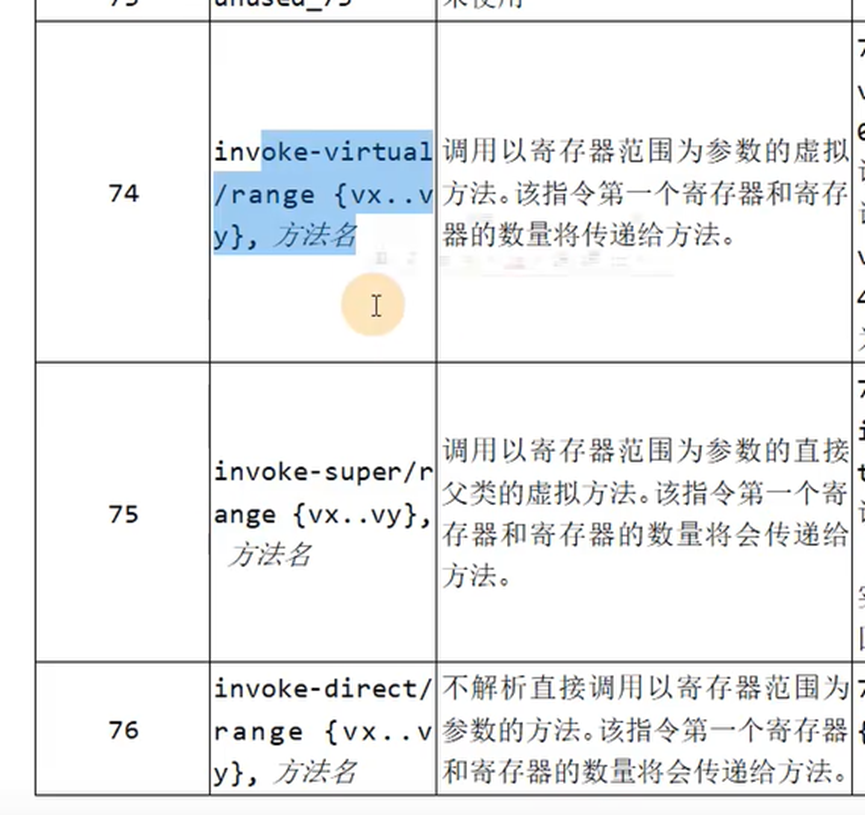

17、invoke

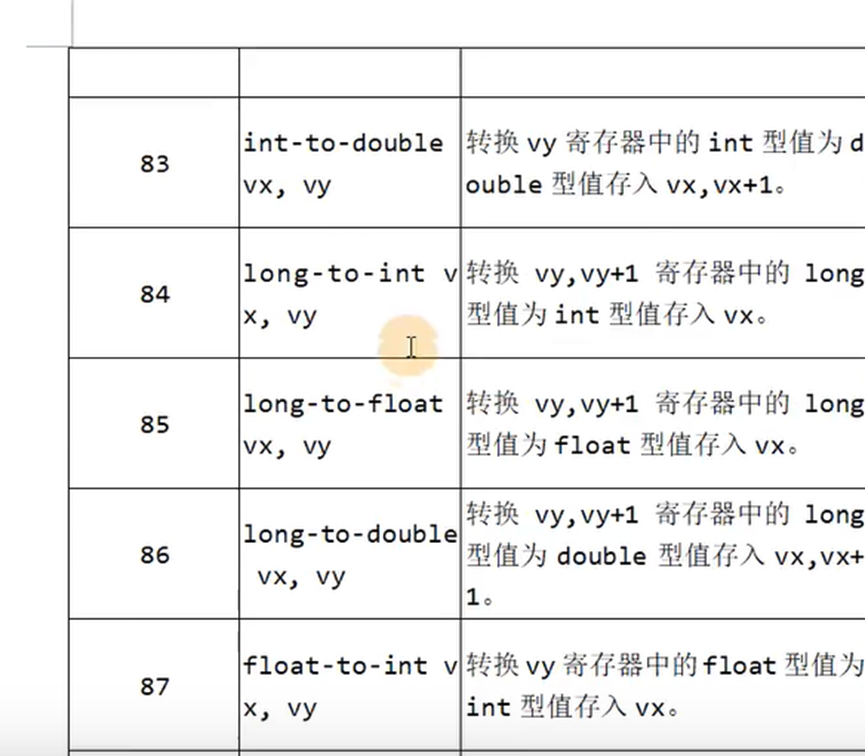

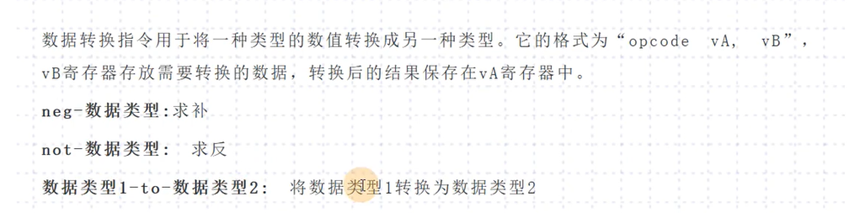

18、数据转换指令

类似于：

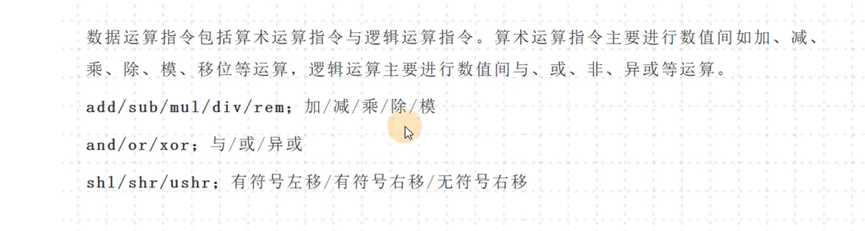

19、数据运算指令



与intelx86指令集挺像的
