在数字电路中，亚稳态问题的本质是触发器（flip-flop）因输入时序不满足而导致输出呈现 “不确定” 状态（x态）。重要的是，该未知状态的影响范围可传播至后续电路，致使整个系统瘫痪。因此，亚稳态问题可以看作是一种低容限情况下的临界状态问题。形象一点，可将电路的当前状态看作是下图的（“峰顶小球”），假定山坡和小球绝对光滑，这时的小球看似静止在山顶，但随机的扰动都可能使处于峰顶的小球滑落至图中1或2的位置。

在数字电路中，上述的非理想外因可能是温度、辐照或静电，图中的位置1和位置0则为电路输出的0/1电平，图中的小球则可类比为双稳态器件。

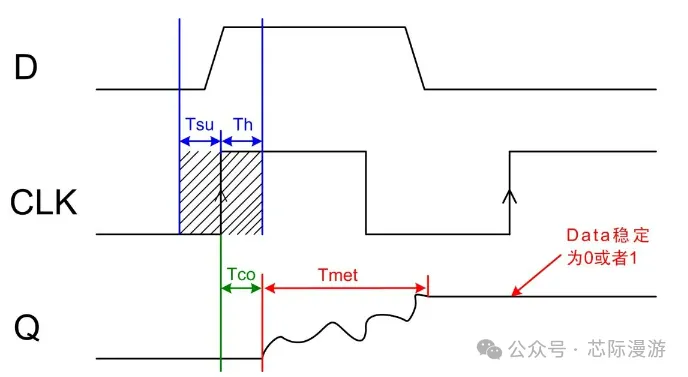

在FPGA或ASIC设计中，触发器（flip-flop）是一类边沿触发的双稳态器件，其能够实现状态保持、状态切换，并赋予数字电路“记忆能力”。由于组成触发器的逻辑门具备物理时延，因此触发器需要预留足够的时间窗口，确保自己能准确采样输入信号，这里的时间窗口即对应下图中的Setup Time 和 Hold Time。

哪些场景会发生亚稳态现象？

当数据或复位控制信号 处于采样窗口外时即会出现亚稳态现象，比如下面这几种情况：

• 异步信号检测
• 跨时钟域数据传输
• 复位电路

复位电路能够确保设计中的触发器（flip-flop）并置为 “确定” 状态，如SoC的上电启动地址。

若复位过程发生亚稳态，则系统在初始化阶段便发生故障。

从操作时序的角度看，复位信号的动作包括施加和释放两方面。

一、复位信号的凹陷脉宽时间

所谓的凹陷脉宽时间，指的是复位信号被施加后持续的时间段，该时间段的起点相对于时钟采样沿通常是异步的（如POR复位、按键复位），该时间段的终点为复位被撤销的时刻（如POR的电容充电后、按键被松开）。

这里的复位凹陷脉宽时间与时钟脉宽的概念相似，但由于复位信号通常会持续多个时钟周期，因此一般无需在约束中对复位信号的凹陷脉宽时间进行检查。

二、复位信号的恢复时间及撤销时间

与数据采样过程的建立时间和保持时间窗口类似，触发器对复位信号的撤销同样有着严格的时间间隔要求（相对于时钟采样沿）。

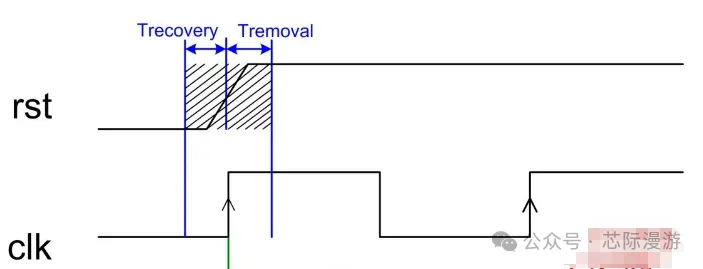

• 恢复时间（recovery time）
• 在释放复位后，能保证触发器（的输出状态）在下一个时钟采样沿恢复为置位状态的最小时间间隔。
• 撤销时间（removal time）
• 在释放复位前，能保证触发器（的输出状态）在下一个时钟采样沿稳定为复位状态的最小时间间隔。

需要注意的是，removal time和recovery time描述的都是复位信号的上升沿（即复位释放时刻）与时钟采样沿的关系。

三、不同类型复位电路及其亚稳态

3.1 异步复位

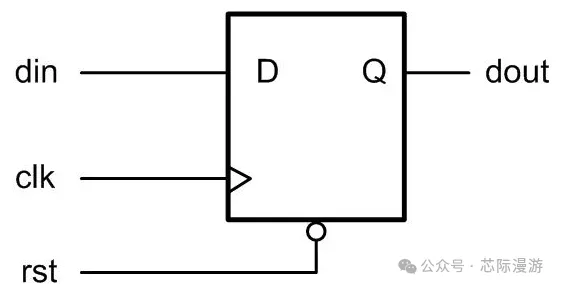

对于异步复位，对应综合出的电路及对应的RTL代码如下图所示

always @(posedge clk or negedge rst_n)
begin
       if(!rst_n)   a <= 1’b0;
       else         a <= b;
end

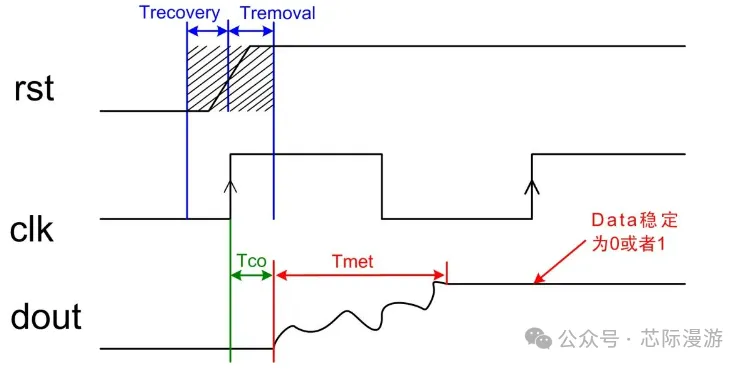

若异步复位的释放时间处于removal time和recovery time之间，则会导致亚稳态现象产生，即触发器的输出在经过决断时间后稳定为“不确定” 状态。

3.2 同步复位

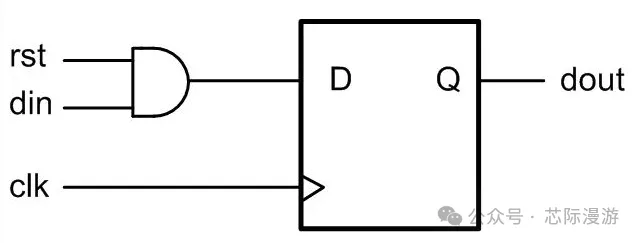

同步复位的电路实现是将复位信号与数据相与作为触发器的输入，但在复位释放过程中仍可能会发生亚稳态现象。

always @(posedge clk)
begin
       if(!rst_n) a <= 1’b0;
       else         a <= b;
end

如上图所示的同步复位电路，由于复位信号与数据相与，当复位释放时刻处于该触发器的数据采样窗口（Tsetup 或 Thold内），相当于数据不满足建立时间或保持时间要求，也会产生亚稳态。

除此之外，同步复位的缺点还包括：

1) 大多数逻辑器件的目标库内的DFF都只有异步复位端口，当适用同步复位时，综合器就会在寄存器的数据输入端插入组合逻辑，消耗更多的逻辑资源；

2)  同步复位依赖于时钟，如果电路中的时钟信号出现问题，无法完成复位。

3)  对复位信号的脉冲宽度有要求，必须大于指定的时钟周期，由于线路上的延迟，可能需要多个时钟周期的复位脉冲宽度，且很难保证复位信号到达各个寄存器的时序；

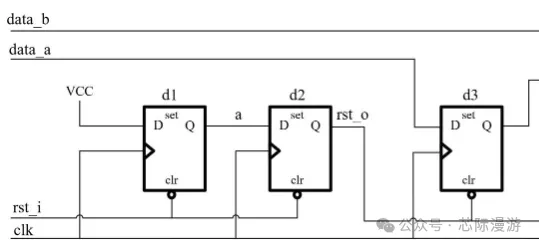

3.3 异步复位、同步释放

所谓的异步复位、同步释放的表现为：

• 复位施加与时钟边沿无关；
• 复位释放过程（由0->1）与时钟边沿同步；

module sync_async_reset (
        input    clk,
        input    rst_i,
        input    data_a,
        input    data_b,
        output   out_a,
        output   out_b
 );

reg     d1, d2;
reg     d3, d4;
assign  out_a = d3;
assign  out_b = d4;
assign  rst_o = d2;

always @ (posedge clock, negedge rst_i) begin
        if (!rst_i) begin
            d1 <= 1'b0;
        end
        else begin
            d1 <= 1'b1;
end
    end
        always @(posedge clock, negedge rst_i) begin
                 if(irst_i) begin
                        d2 <= 1'b0;
        end
        else begin
            d2 <= d1;
        end
    end

    always @ (posedge clock, negedge rst_o) begin
        if (!rst_o) begin
            d3 <= 1'b0;
d4 <= 1'b0;
        end
        else begin
            d3 <= data_a;
            d4 <= data_b;
        end
    end
 endmodule
