最近开始学习mybatis源码，想要自己整理一下类的关系，方便自己理解和学习。准备用类图来整理关系，故重新学习整理下类图的知识

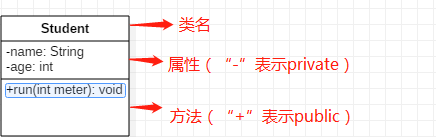

1.类图是UML（统一建模语言）中的一种图形，主要用来表示系统中包含哪些实体，各个实体之间如何关联





 2.类图中表示类的互相关系的主要有3种：关联，泛化，依赖

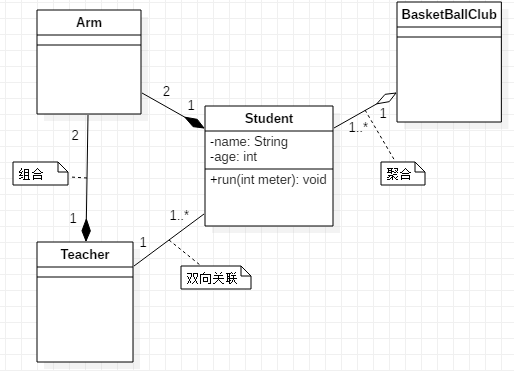

  • 关联：两个类之间存在“必然”的关系，分为“组合”和“聚合”    用带箭头的实线表示，单箭头是单向关联，双向箭头是双向关联
    • 组合：是客观物理上组成的部分（不可分割的），如手组成人体的一部分    用带实心菱形的实线表示
    • 聚合：主观逻辑上的关系。如：人是家庭的一部分，人是社会的一部分        用带空心菱形的实线表示

　　　　





  •  泛化：就是继承关系    用带空心三角箭头的实线表示
    • 接口的实现也是一种特殊的继承，用带空心三角箭头的虚线表示（PS：我用的StarUML画的，不知道为啥不是虚线）

　 　  　



  •  依赖：如果一个类的改动会导致另外一个类改动，则两个类有依赖（如每个类需要依靠另外一个类的计算结果）   用带箭头的虚线表示
