3、烧录程序

常用烧录程序有两种方式，一种是直接使用usb口烧录程序，一种是使用串口探测烧录程序

3.1、usb口烧录方式

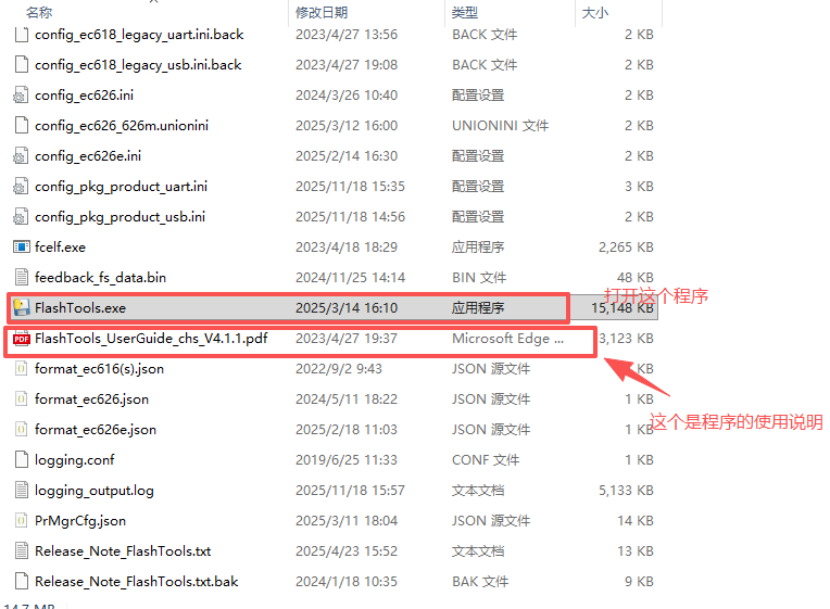

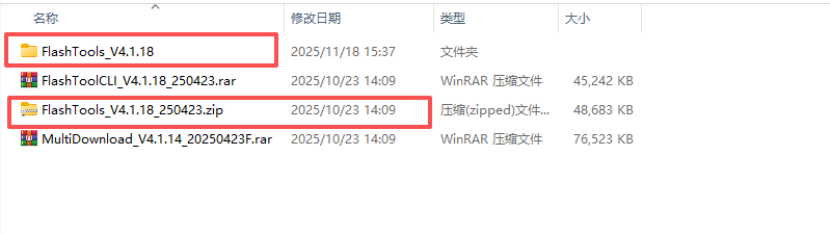

（1）打开flash下载工具文件夹，解压FlashTools_V4.1.18_250423.zip，得到FlashTools_V4.1.18，进入这个文件夹，打开FlashTools.exe

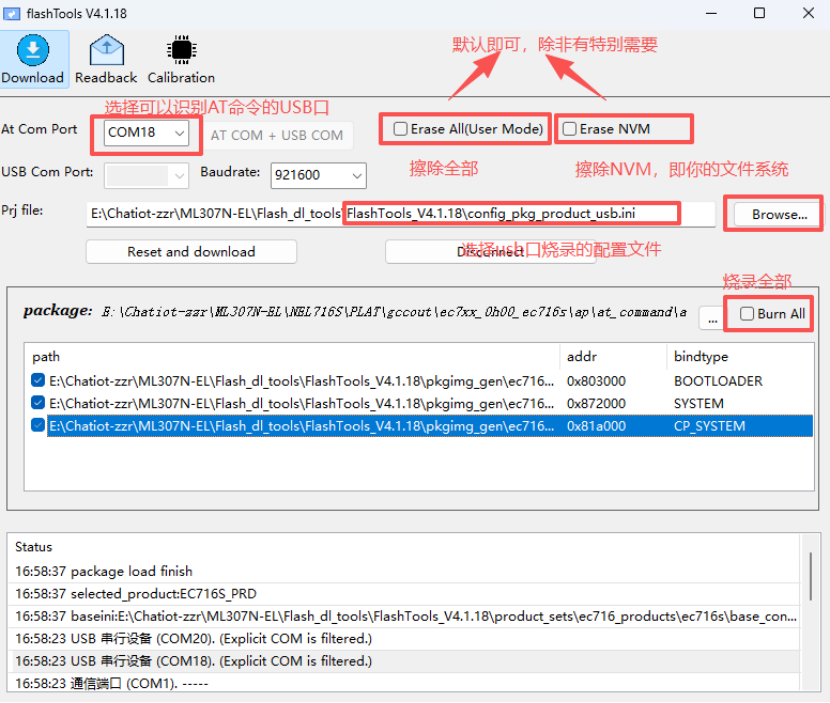

打开FlashTools.exe后，首先选择配置文件，选择usb的烧录的配置文件，同时At口选择你可以识别AT命令的usb口，其他选项均默认即可。点击Reset and download开始下载。

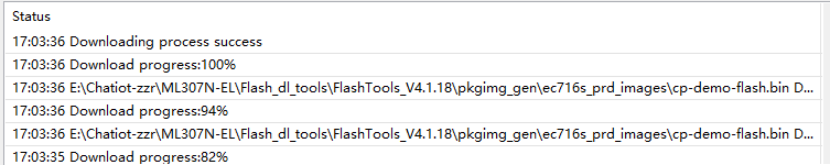

根据下载提示，可以看见已经下载成功，此时我们可以再次选择文件并点击Download下载，或者点击Disconnect断开串口，将芯片串口通过串口工具连接上电脑，查看程序运行状态。

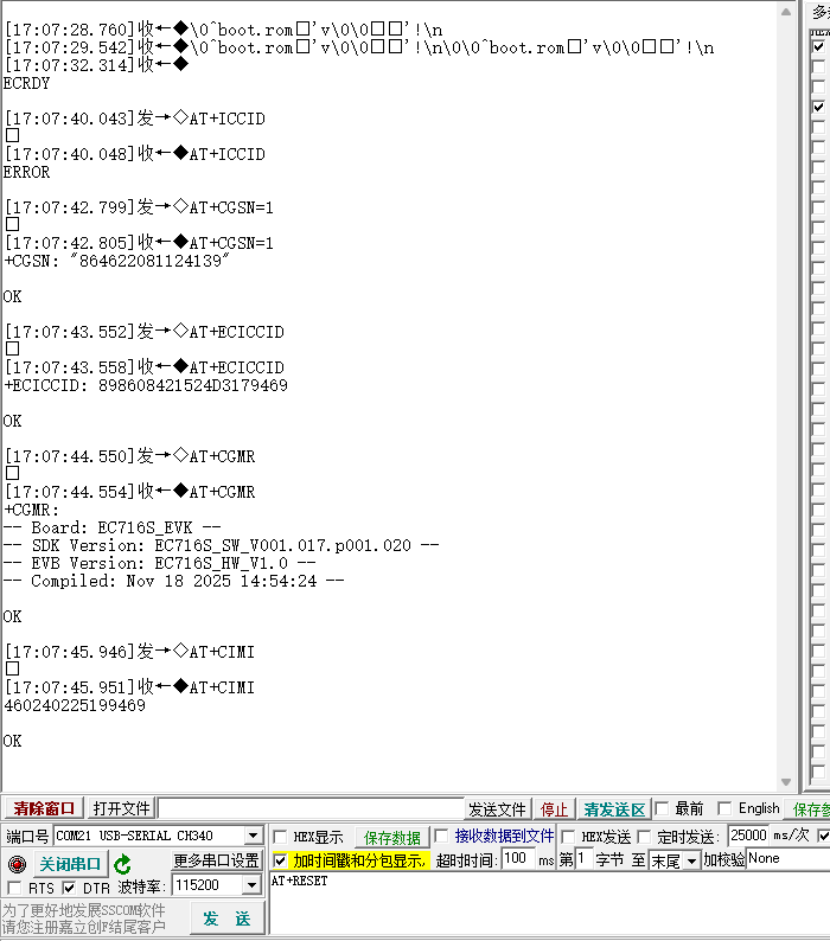

 串口工具效果如下。

3.2、探测烧录模式

当芯片启动时在 UART1 口上115200 波特率配置下可以看到如下启动提示信息用于探测连接：

如果没有打印这个信息，则表示该芯片不支持探测烧录模式

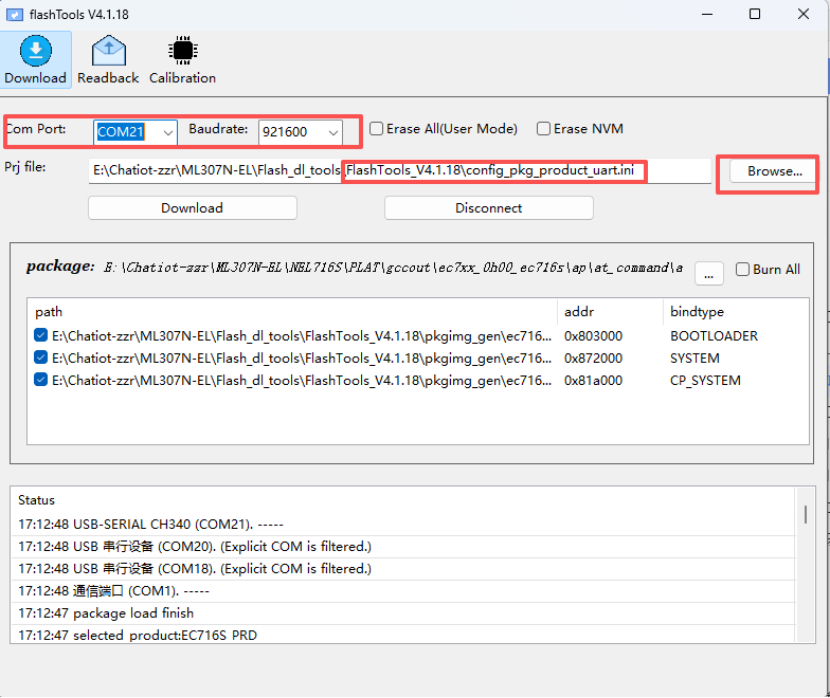

（1）首先，打开flash下载工具，配置文件选择uart配置文件，com口选择支持识别AT命令的串口，其他配置不变

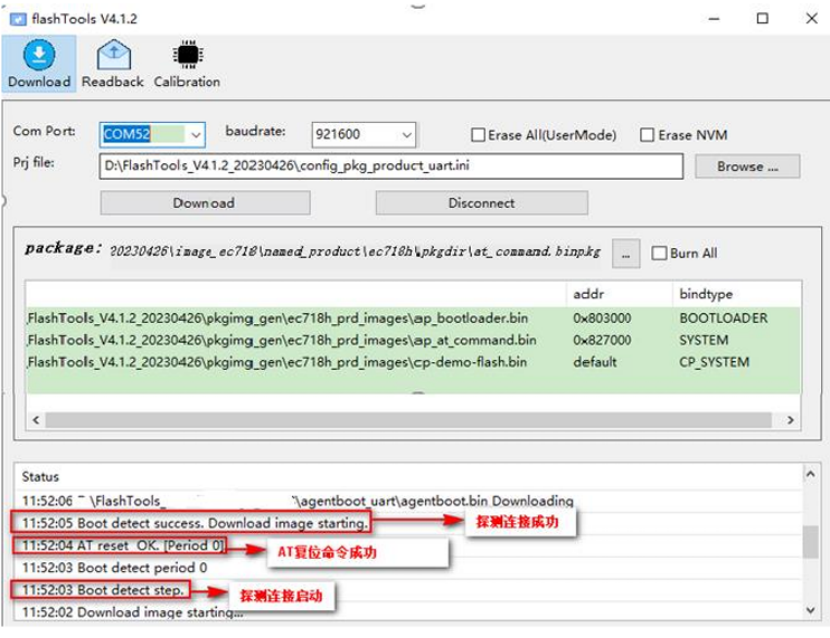

（2）此时，点击Download让flash下载工具进入探测模式，此时会向串口发送AT+RESET,等待模组回复后，表示探测模式握手成功，后续的下载工作就由flash下载工具自动完成。

注意：

1、探测下载模式通常可以使用在，当你不小心下载了错误的程序，导致芯片上电后，usb口没有了响应，可以通过这个方式来下载程序从而恢复你USB口的工作功能。

2、探测下载模式的波特率可能是115200，你需要通过串口工具来调试出正确的波特率。
