一、硬件之模组

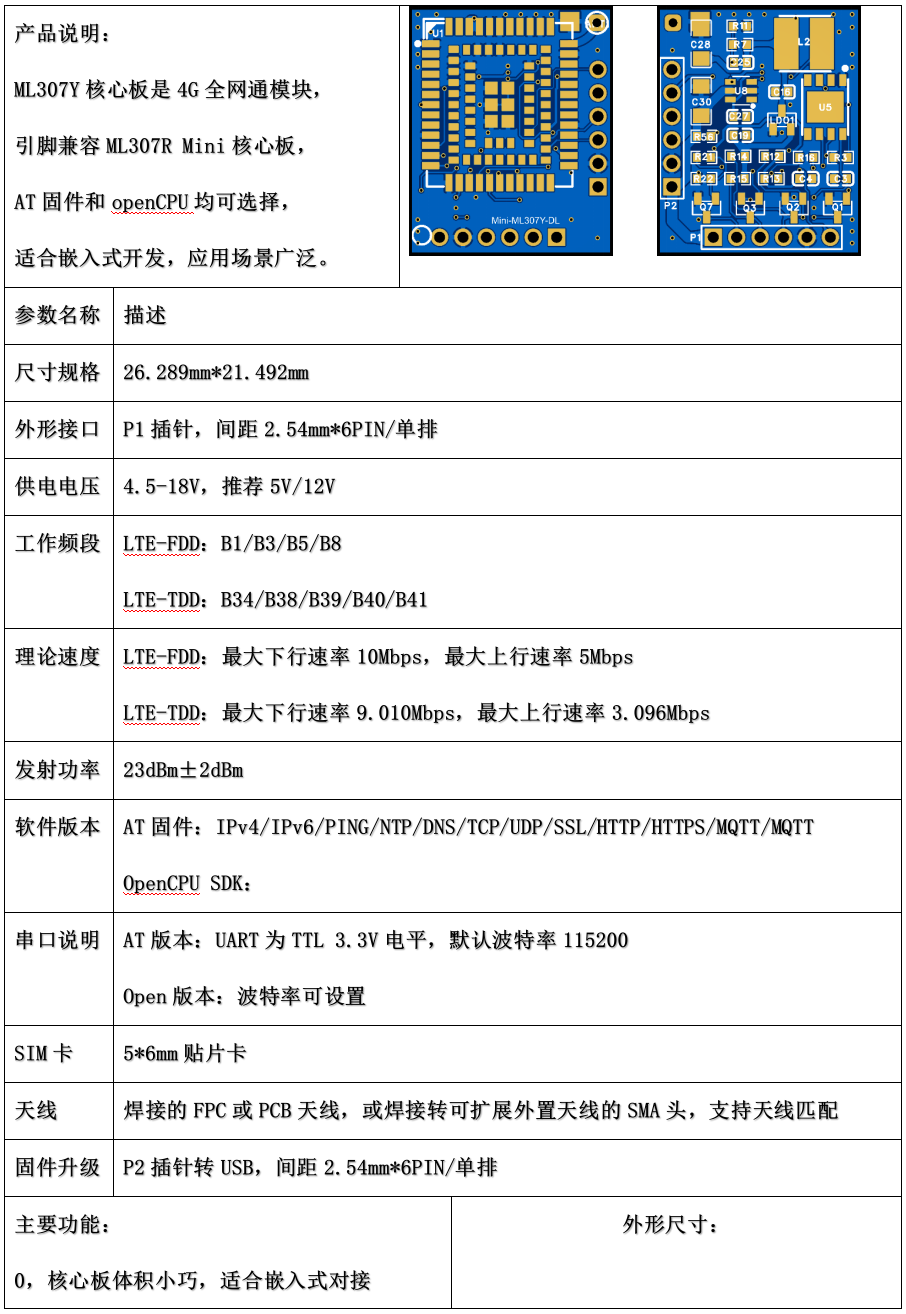

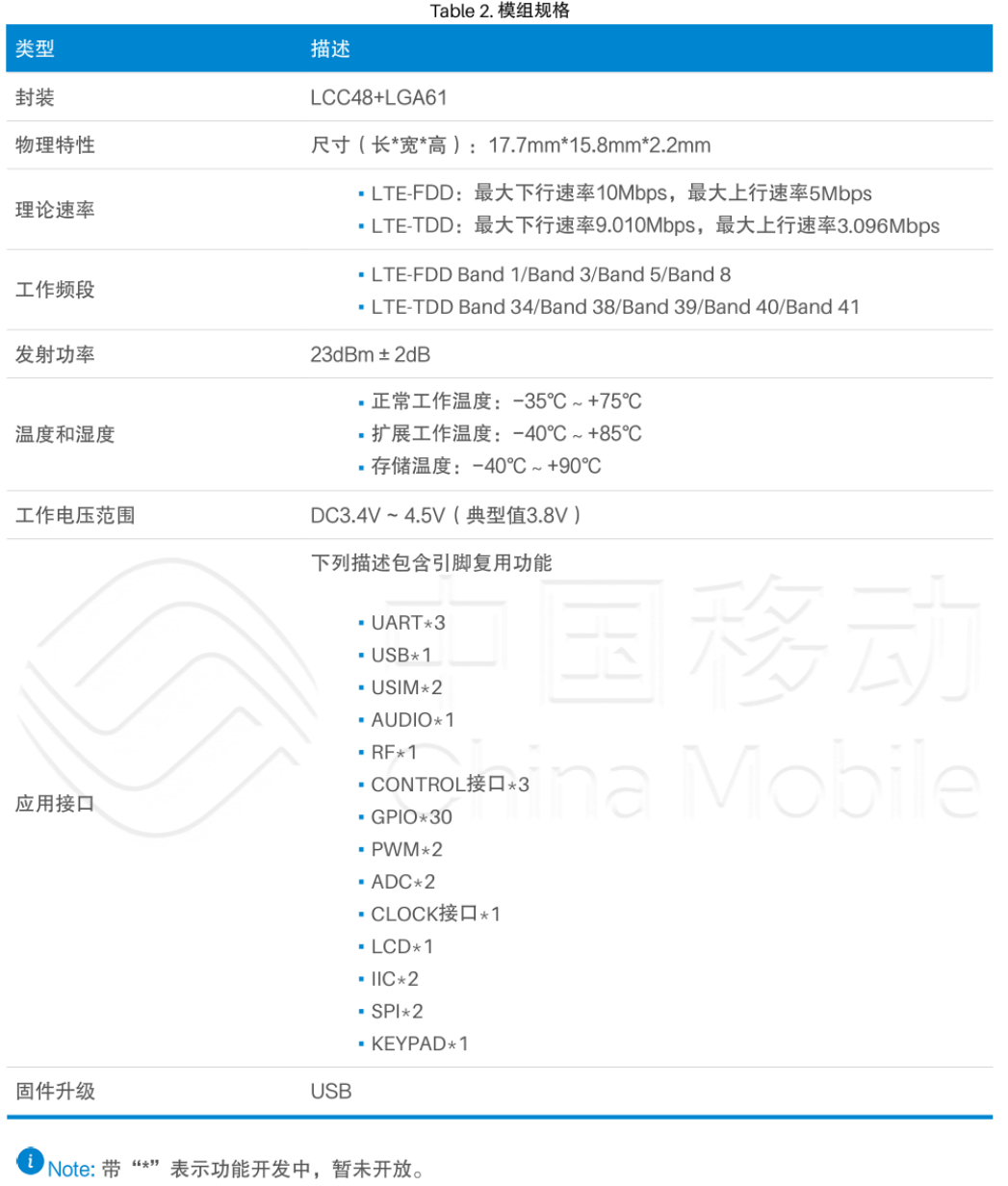

1、模组规格，模组规格如下图。

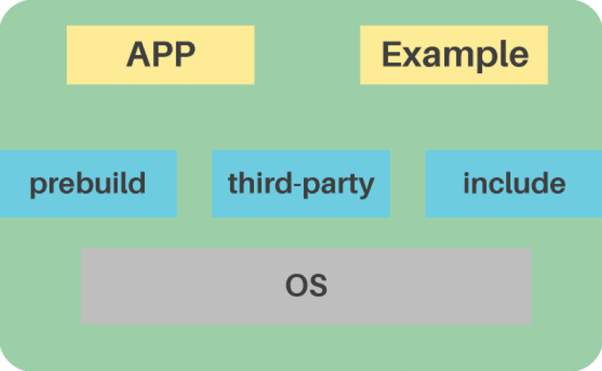

2、软件系统架构图



 软件系统架构图分为三层设计，从上至下分别为OC-1层、OC-2层、OC-3层。

OC-1层为运用层，包含面向用户的开发使用的APP层和EXAMPLE示例，示例展示了外设、网络、通信等 各个模块的使用示例，供开发者参考；APP则是预留给用户的运用层代码实现的接口，便于用户自行设计相关 运用层程序。

OC-2层为lib层，包含预置文件库，开放的第三方库（用户也可以自行移植第三方库），驱动头文件和平台 接口，供开发者调用。

OC-3层为OS（Operating system）层，对应模组的操作系统，开发者在上层运用开发时，需要对相应的 OS系统有一定的了解。

3、硬件系统架构图

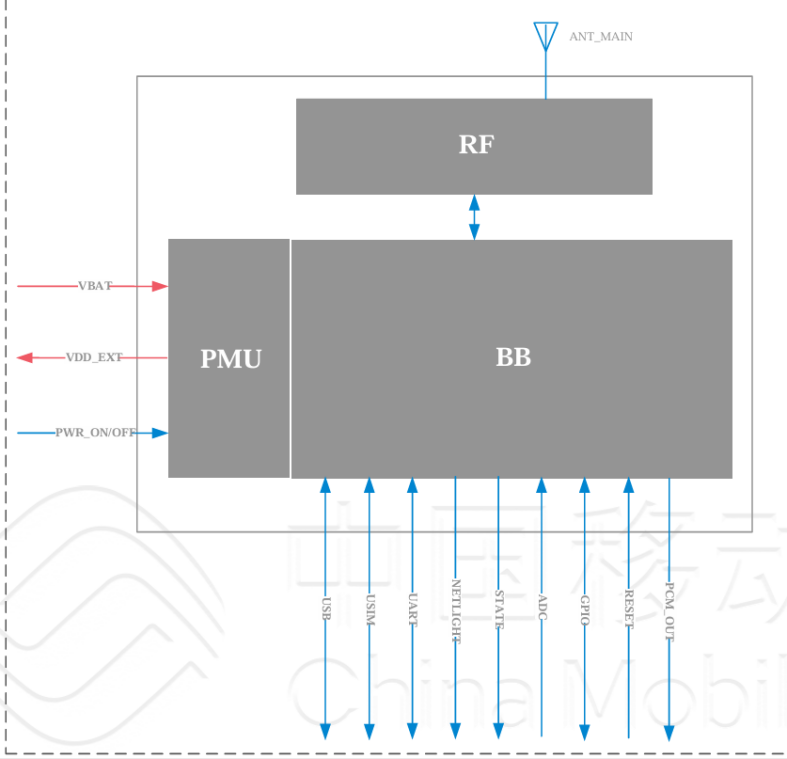

本节介绍模组硬件系统框图，模组硬件系统主要采用BaseBand+PMU+RF架构。模组硬件系统框图图下。

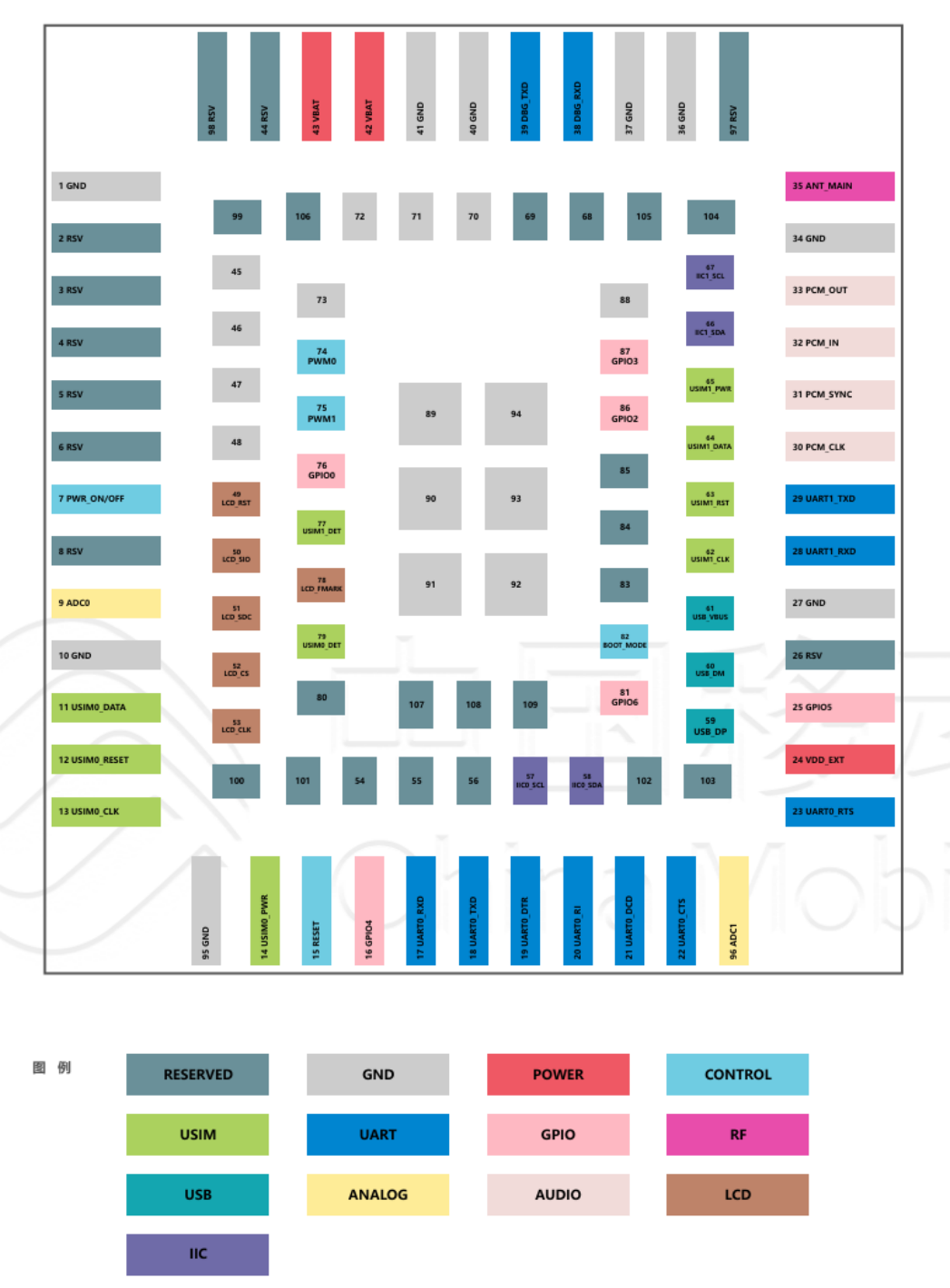

4、引脚分配







 二、硬件之EVB





三、软件之驱动

安装驱动

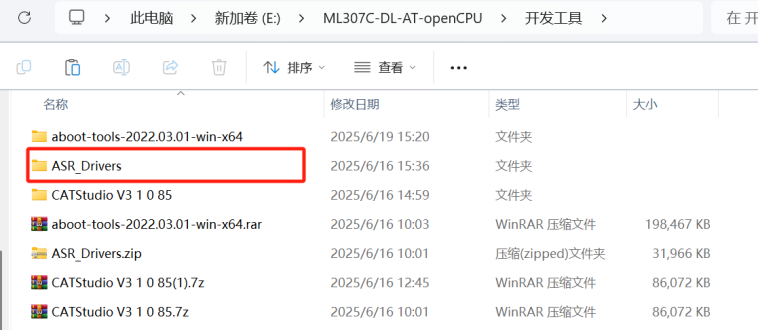

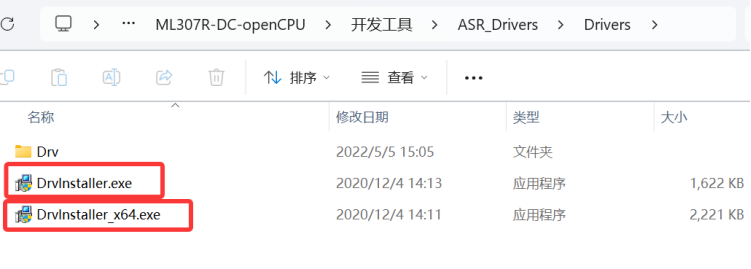

1、打开ML307R-DC-openCPU，打开开发工具，解压ASR_Drivers.zip，打开解压后的文件，进入Drivers。





2、根据需要安装驱动，这里我的电脑为x64，因此双击DrvInstaller_x64.exe。

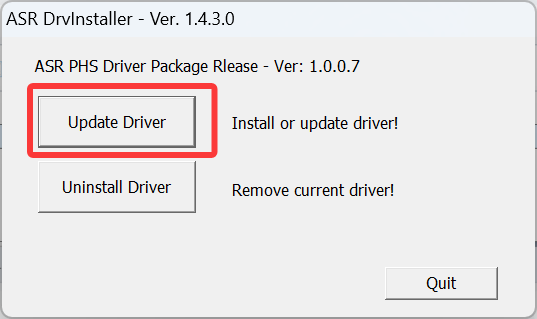

 3、进入安装界面后点击Update Driver安装驱动，弹出提示框，点击确认，中途可能无响应属于正常现象，等待即可。

 4、安装成功，弹出提示窗，驱动安装完成；

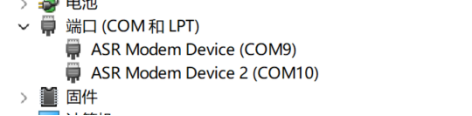

 5、此时，将模组通过USB连接到电脑，查看设备管理器，可以看到出现新的COM口。

 符合上述步骤，说明驱动安装成功。

 四、软件之SDK

1、打开ML307C-DL-AT-openCPU文件夹，打开Confidential_ML307C_OpenCPU_Standard_1.0.0.25022817_beta，这个文件夹中就是我们的SDK程序。







2、OpenCPU SDK开发包内含交叉编译链、必要库文件和头文件以及示例程序等；解压缩后参考说明文档完成应用程序编写、编译并生成软件版本文件烧录进模组，即可运行。

SDK开发包文件以压缩文件形式提供，具体型号及版本请以实际为准。

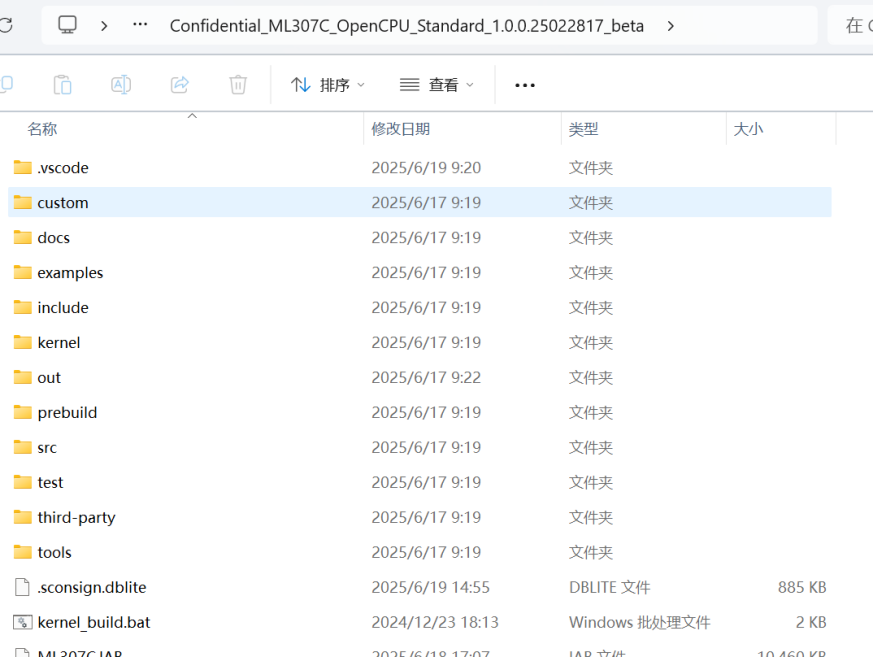

SDK开发包文件解压缩后各目录文件如下图所示。





目录名称	详细信息
custom	存放用户空白工程
docs	存放文档（API函数）
examples	存放APP DEMO工程源码
include	存放头文件
kernel	存放kernel层代码
out	存放编译生成的中间文件、版本文件等
prebuild	存放厂商提供的库文件、中间文件等
src	存放cmiot库源码
third-party	存放集成的第三方工程
test	存放cmiot测试工程源码
tools	存放交叉编译链、脚本工具、配置文件等

3、OpenCPU SDK技术架构如下图。

 4、SDK开发包具备以下特性：

可支持同系列多个子型号模组（SDK中集成多个子型号工程的情况下）；

可通过编译参数进行模组型号选择（SDK中集成多个模组型号工程的情况下）；

版本包含详细功能示例，可通过串口输入命令进行测试；

支持kernel层编译。

 五、软件之编译

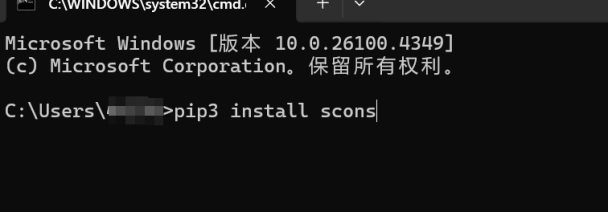

（1）首先，需要安装python3.7以上版本，安装完成python后，打开命令行执行pip install scons或者执行pip3 install scons安装scons工具。



 （2）打开SDK，解压Confidential_ML307C_OpenCPU_Standard_1.0.0.25022817_beta.rar，使用visual studio code或者命令行打开解压后的文件夹。

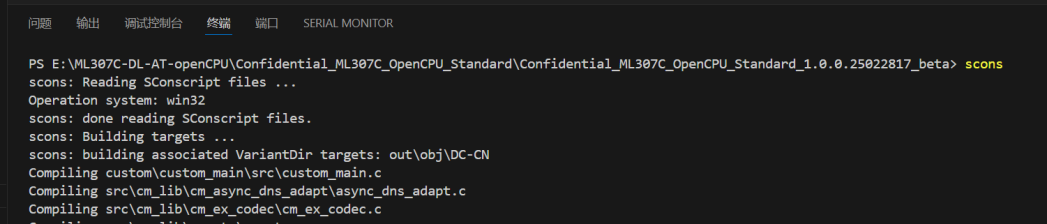

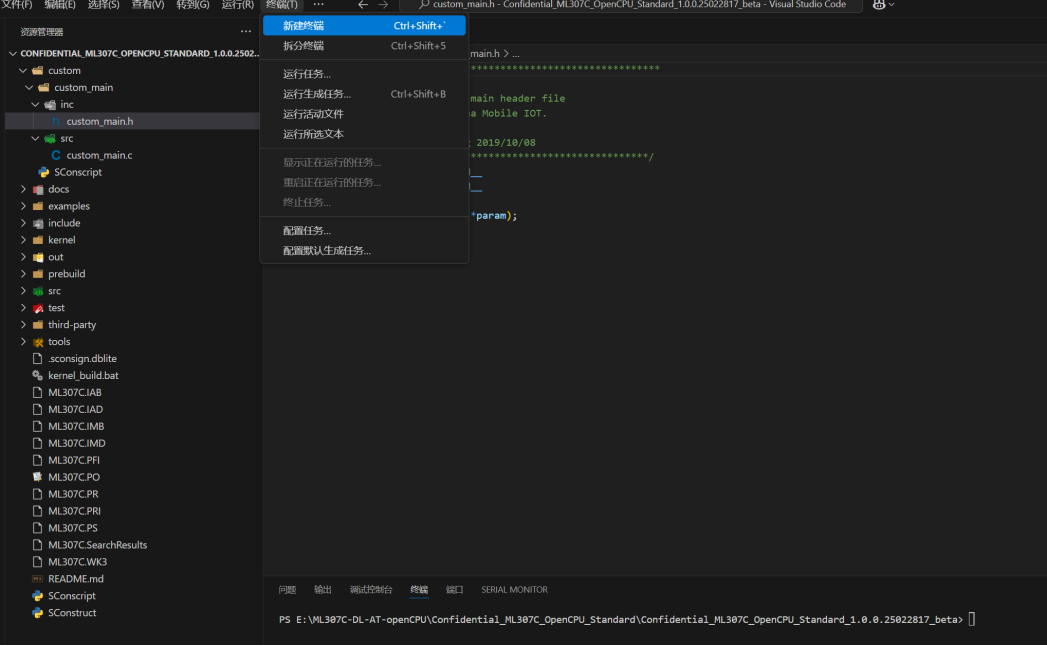

 （3）点击左上角终端->新建终端。在下方新建的终端，先执行scons -c命令清除上一次的编译，在执行scons启动编译。若无编译错误，即可在out/image/目录下获取编译生成的软件版本（固件）。



 六、软件之下载

下载固件包

（1）通过USB线将装有模组的设备或开发板连接到PC，保持模组上电；

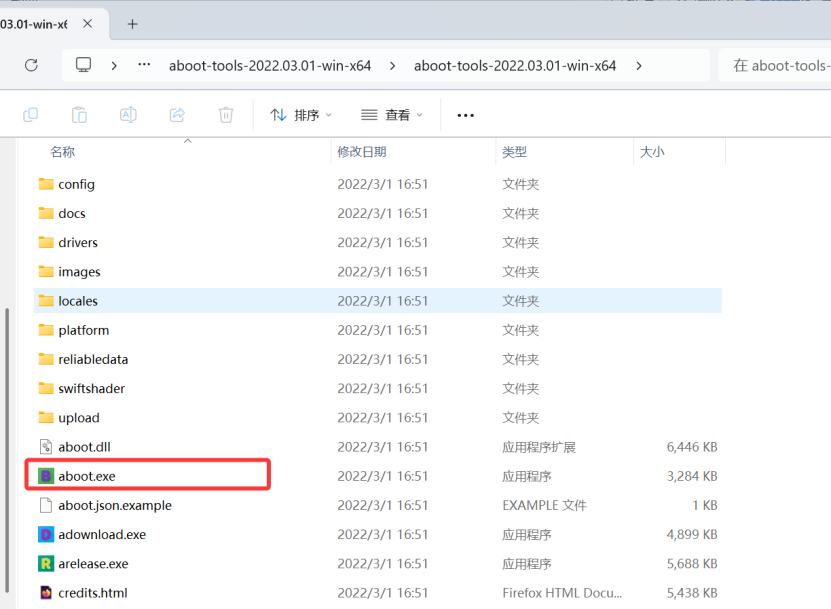

（2）打开开发工具，解压aboot-tools-2022.03.01-win-x64.rar，进入解压后的文件夹。打开aboot.exe。

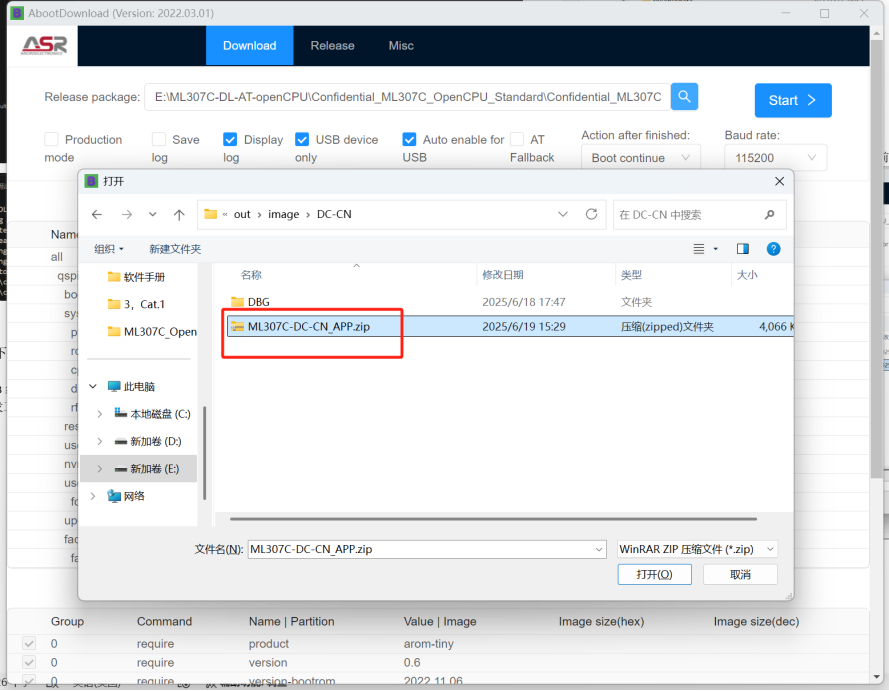

 （3）进入界面后，点击主界面的查找按钮，导入前面编译SDK后生成的固件，点击打开。

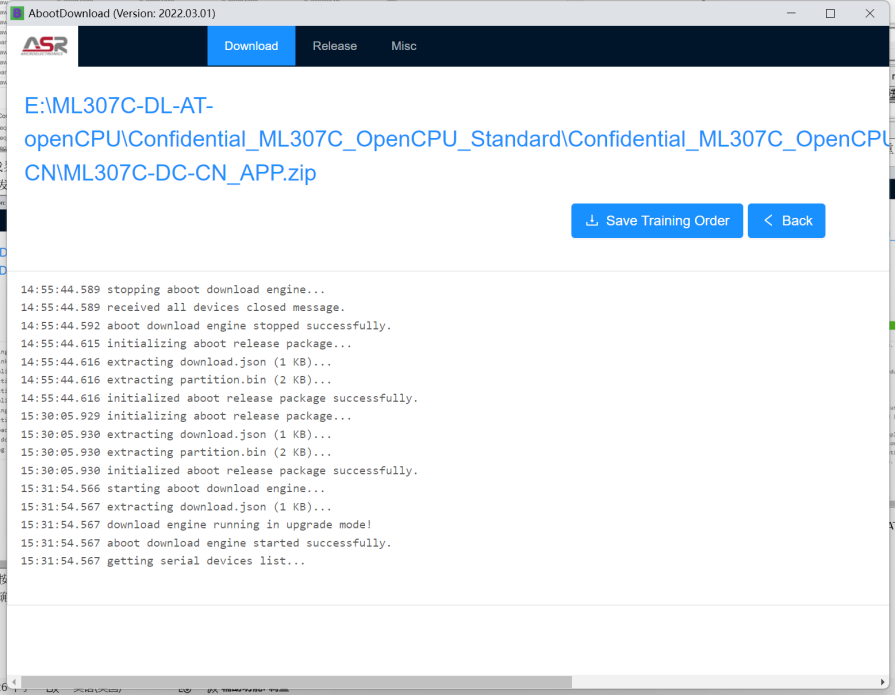

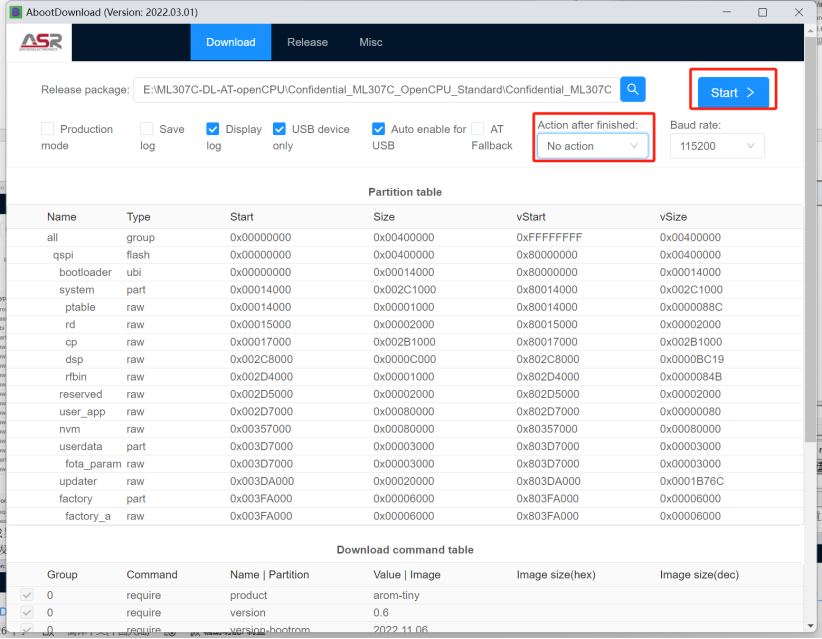

 （4）点击start按钮，进入下载界面。

 （5）进入下载界面后，按下模组上的“RESET”按钮，启动模组升级固件；这里如果模组上没有按钮，则通过串口工具，向串口发送AT+RESET命令，启动模组升级；

 （若模组没有按钮，则进行下面这一步，否则跳过）

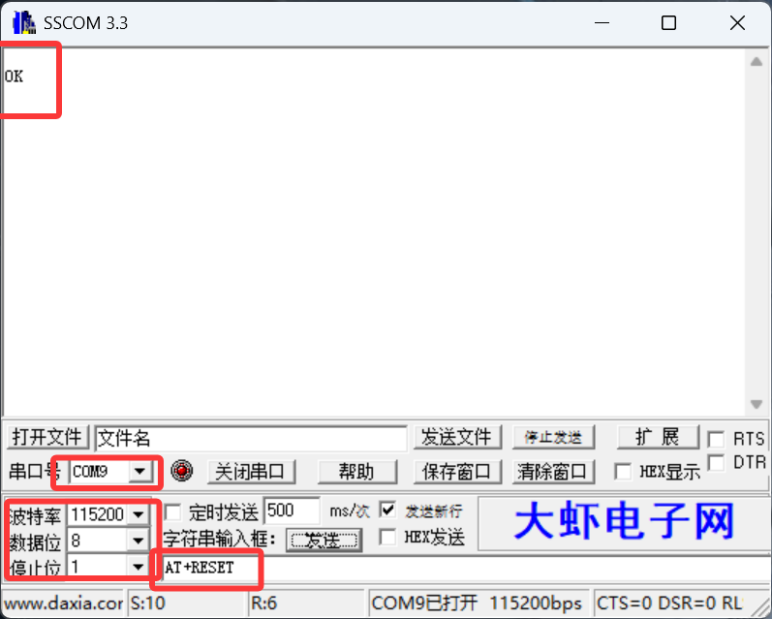

首先，选择正确的串口，设置波特率、数据位、停止位如图。发送AT+RESET指令，窗口返回OK表示成功。

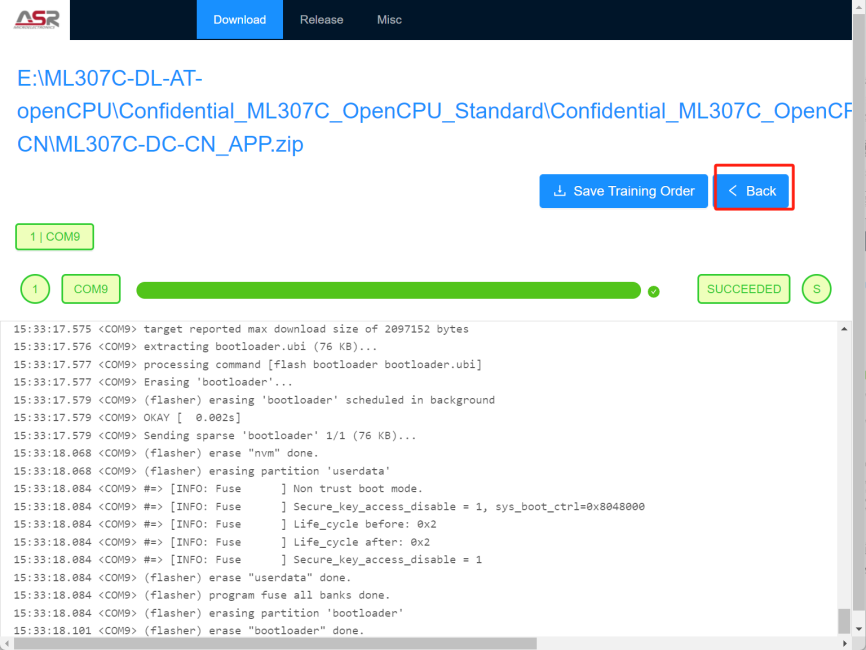

 （6）固件下载结束后，点击“Back”按钮，断电重新启动模组。如果没有重启模组，会导致串口占用。

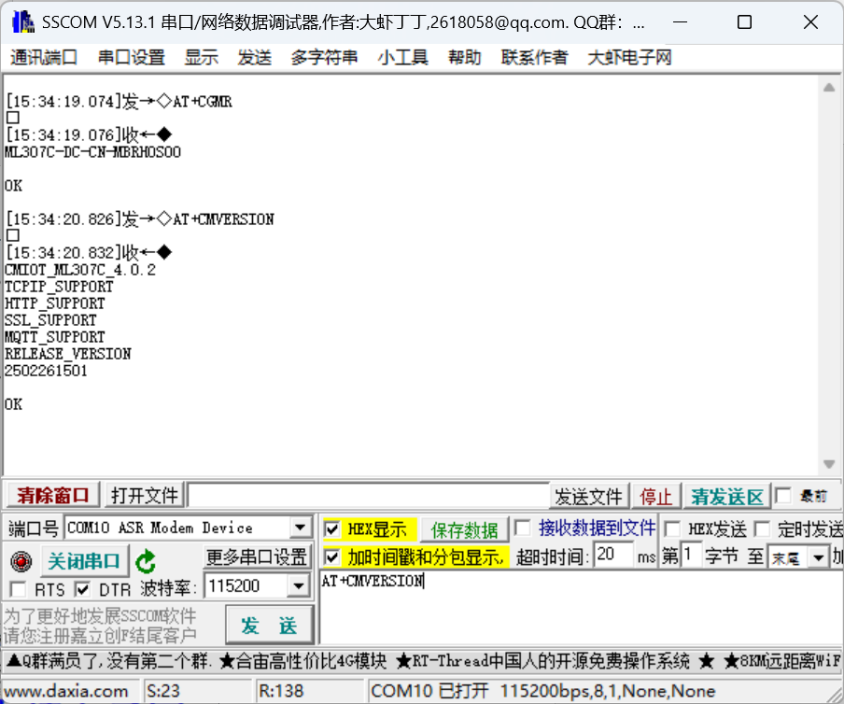

 （7）模组重新启动后，可以通过窗口工具，发送AT+CGMR读取硬件版本号、AT+CMVERSION读取软件版本以及支持的服务，确认固件烧录成功。

 注意：1、升级结束后，如果不点击“Back”按钮直接重启，模组将继续进入升级流程；

2、升级固件时，升级工具默认是删除flsah，用户创建的文件系统里面的文件会被擦除，不勾选nvm擦 除选项就不会擦除文件。
