龙哥量化：通达信DRAWICON的图标副图显示效果（鸡肋，可以不看）

龙哥微信：Long622889
代写技术指标_选股公式： 通达信，同花顺，东方财富，大智慧，文华，博易，KT交易师
代写期货量化策略：TB交易开拓者，文华8，金字塔量化

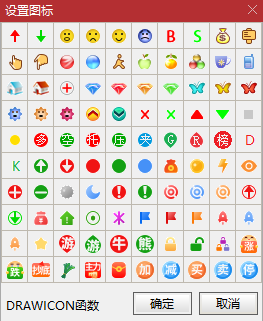

通达信新版的图标，100个， 真的够用了，哈哈

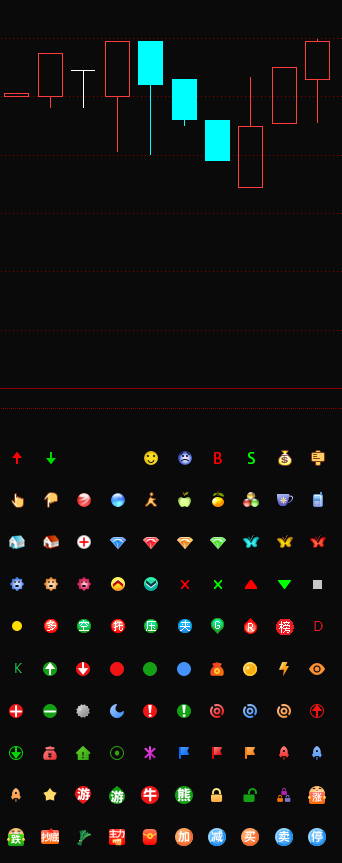

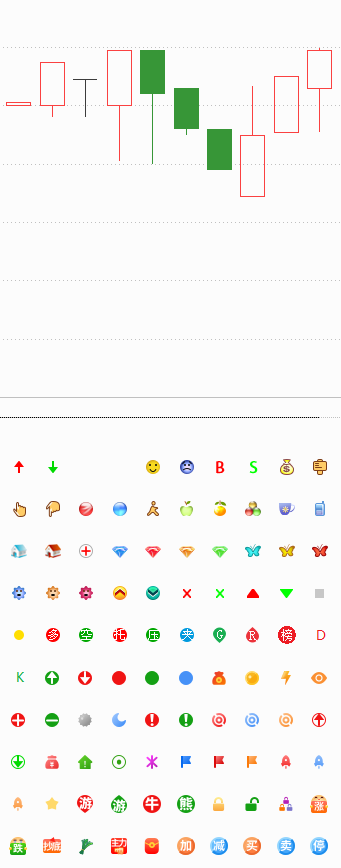

这是白色背景的， 实际上放在黑色背景的K线图上， 效果是怎么样的，

有的图标在白色背景更显眼， 看着更舒服， 而有的黑色背景更舒服， 对比试试吧

哈哈， 我是撸码狂魔，请看下图，复制下面的代码， 新建一个副图公式，测试，确定

N:=CURRBARSCOUNT;
0,COLORBLACK;
11,COLORBLACK;

DRAWICON(N=10,10,1);
DRAWICON(N=9,10,2);

DRAWICON(N=6,10,5);
DRAWICON(N=5,10,6);
DRAWICON(N=4,10,7);
DRAWICON(N=3,10,8);
DRAWICON(N=2,10,9);
DRAWICON(N=1,10,10);

DRAWICON(N=10,9,11);
DRAWICON(N=9,9,12);
DRAWICON(N=8,9,13);
DRAWICON(N=7,9,14);
DRAWICON(N=6,9,15);
DRAWICON(N=5,9,16);
DRAWICON(N=4,9,17);
DRAWICON(N=3,9,18);
DRAWICON(N=2,9,19);
DRAWICON(N=1,9,20);

DRAWICON(N=10,8,21);
DRAWICON(N=9,8,22);
DRAWICON(N=8,8,23);
DRAWICON(N=7,8,24);
DRAWICON(N=6,8,25);
DRAWICON(N=5,8,26);
DRAWICON(N=4,8,27);
DRAWICON(N=3,8,28);
DRAWICON(N=2,8,29);
DRAWICON(N=1,8,30);

DRAWICON(N=10,7,31);
DRAWICON(N=9,7,32);
DRAWICON(N=8,7,33);
DRAWICON(N=7,7,34);
DRAWICON(N=6,7,35);
DRAWICON(N=5,7,36);
DRAWICON(N=4,7,37);
DRAWICON(N=3,7,38);
DRAWICON(N=2,7,39);
DRAWICON(N=1,7,40);

DRAWICON(N=10,6,41);
DRAWICON(N=9,6,42);
DRAWICON(N=8,6,43);
DRAWICON(N=7,6,44);
DRAWICON(N=6,6,45);
DRAWICON(N=5,6,46);
DRAWICON(N=4,6,47);
DRAWICON(N=3,6,48);
DRAWICON(N=2,6,49);
DRAWICON(N=1,6,50);

DRAWICON(N=10,5,51);
DRAWICON(N=9,5,52);
DRAWICON(N=8,5,53);
DRAWICON(N=7,5,54);
DRAWICON(N=6,5,55);
DRAWICON(N=5,5,56);
DRAWICON(N=4,5,57);
DRAWICON(N=3,5,58);
DRAWICON(N=2,5,59);
DRAWICON(N=1,5,60);

DRAWICON(N=10,4,61);
DRAWICON(N=9,4,62);
DRAWICON(N=8,4,63);
DRAWICON(N=7,4,64);
DRAWICON(N=6,4,65);
DRAWICON(N=5,4,66);
DRAWICON(N=4,4,67);
DRAWICON(N=3,4,68);
DRAWICON(N=2,4,69);
DRAWICON(N=1,4,70);

DRAWICON(N=10,3,71);
DRAWICON(N=9,3,72);
DRAWICON(N=8,3,73);
DRAWICON(N=7,3,74);
DRAWICON(N=6,3,75);
DRAWICON(N=5,3,76);
DRAWICON(N=4,3,77);
DRAWICON(N=3,3,78);
DRAWICON(N=2,3,79);
DRAWICON(N=1,3,80);

DRAWICON(N=10,2,81);
DRAWICON(N=9,2,82);
DRAWICON(N=8,2,83);
DRAWICON(N=7,2,84);
DRAWICON(N=6,2,85);
DRAWICON(N=5,2,86);
DRAWICON(N=4,2,87);
DRAWICON(N=3,2,88);
DRAWICON(N=2,2,89);
DRAWICON(N=1,2,90);

DRAWICON(N=10,1,91);
DRAWICON(N=9,1,92);
DRAWICON(N=8,1,93);
DRAWICON(N=7,1,94);
DRAWICON(N=6,1,95);
DRAWICON(N=5,1,96);
DRAWICON(N=4,1,97);
DRAWICON(N=3,1,98);
DRAWICON(N=2,1,99);
DRAWICON(N=1,1,100);



细心的朋友注意到了，第一行的，第3，4个图标没有显示，为啥呢？

因为通达信公式输出，最多只能输出100个，而上下两条界限必须要有， 所以， 只能减两个图标显示， 而黄色的小脸，区别不明显

0,COLORBLACK;
11,COLORBLACK;

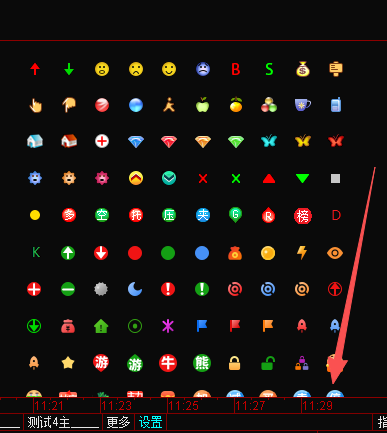

另外， 鼠标放到图标上，就会显示序号，改最后一个数字就可以啦

那， 如果不写上下两条界限的代码， 显示效果是啥样的，看下图，嗯~~~还是加上吧



副图上下的界限的预留空间不足，导致被遮挡，小bug，通达信技术部还需要继续加油哦

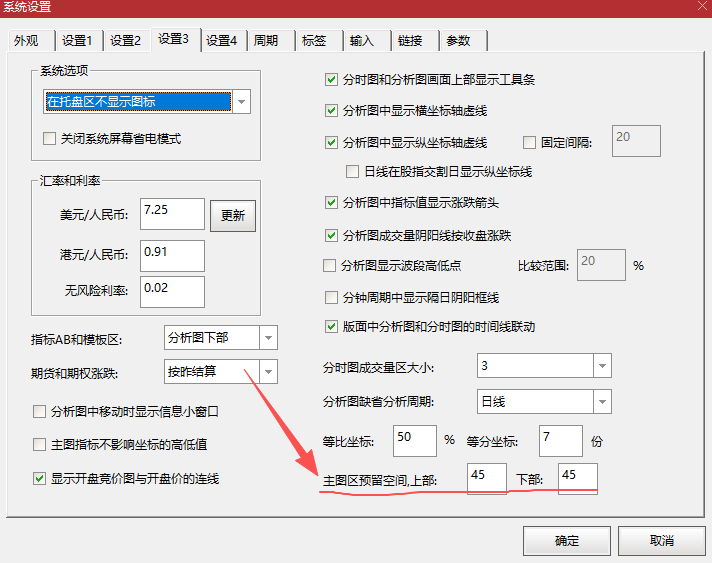

那主图的上下预留空间不足怎么办，点《系统设置》---> 设置3，自己调哦

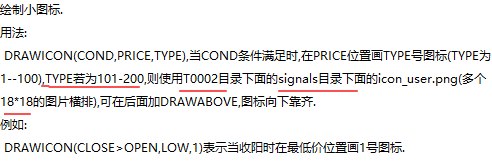

那，更细心的朋友发现， 通达信的drawicon函数说明，可以自定义图标

那具体怎么操作，


这个图标我是用豆包AI生成的，然后用画图缩放的18*18像素点， 没用ps，效果不是特别好

原图是

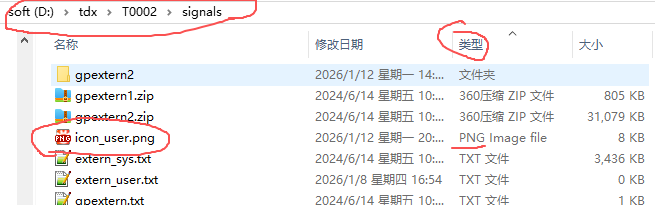

第二步， 复制这个目录的文件夹里  D:\tdx\T0002\signals



第三步，复制下面的代码， 新建一个主图公式

N:=CURRBARSCOUNT;

DRAWICON(N=10,H*1.01,101),DRAWABOVE;
DRAWICON(N=9,H*1.01,102),DRAWABOVE;
DRAWICON(N=8,H*1.01,103),DRAWABOVE;
DRAWICON(N=7,H*1.01,104),DRAWABOVE;
DRAWICON(N=6,H*1.01,105),DRAWABOVE;
DRAWICON(N=5,H*1.01,106),DRAWABOVE;
DRAWICON(N=4,H*1.01,107),DRAWABOVE;
DRAWICON(N=3,H*1.01,108),DRAWABOVE;
DRAWICON(N=2,H*1.01,109),DRAWABOVE;

效果如下图
