VLAN简单实验

实验目的：

测试PC在同一网段，不同vlan时是否能正常通信

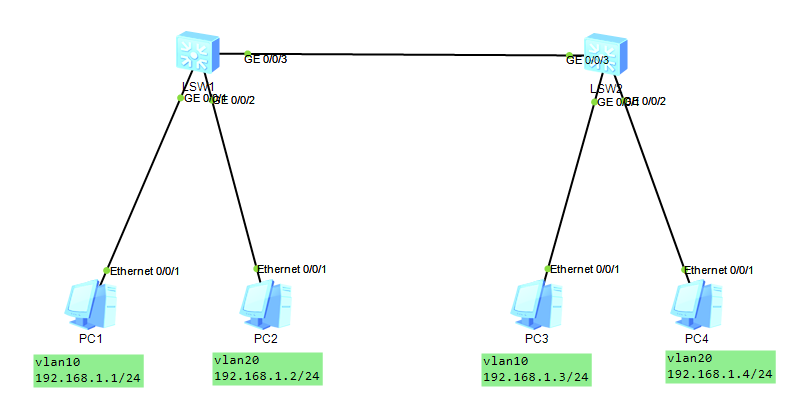

一、实验拓扑

二、实验步骤

1、按图配置4台PC的ip地址（略）

2、分别配置两台交换机

sw1配置

<Huawei>system-view       #进入系统视图

[Huawei]un in en          #关闭设备提示信息

[Huawei]vlan 10           #创建vlan10

[Huawei-vlan10]vlan 20    #创建vlan20

[Huawei-vlan20]quit        #退出vlan配置模式

[Huawei]int g0/0/1         #进入g0/0/1接口

[Huawei-GigabitEthernet0/0/1]port link-type access        #配置链路类型为access模式

[Huawei-GigabitEthernet0/0/1]port default vlan 10         #将接口绑定vlan10

[Huawei-GigabitEthernet0/0/1]int g0/0/2                   #进入g0/0/2端口

[Huawei-GigabitEthernet0/0/2]port link-type access        #配置链路类型为access模式

[Huawei-GigabitEthernet0/0/2]port default vlan 20         #将接口绑定vlan20

[Huawei-GigabitEthernet0/0/2]int g 0/0/3                  #进入g0/0/3接口

[Huawei-GigabitEthernet0/0/3]port link-type trunk         #配置链路类型为access模式

[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan all  #设置端口允许通过所有vlan

sw2配置

<Huawei>system-view       #进入系统视图

[Huawei]un in en          #关闭设备提示信息

[Huawei]vlan 10           #创建vlan10

[Huawei-vlan10]vlan 20    #创建vlan20

[Huawei-vlan20]quit        #退出vlan配置模式

[Huawei]int g0/0/1         #进入g0/0/1接口

[Huawei-GigabitEthernet0/0/1]port link-type access        #配置链路类型为access模式

[Huawei-GigabitEthernet0/0/1]port default vlan 10         #将接口绑定vlan10

[Huawei-GigabitEthernet0/0/1]int g0/0/2                   #进入g0/0/2端口

[Huawei-GigabitEthernet0/0/2]port link-type access        #配置链路类型为access模式

[Huawei-GigabitEthernet0/0/2]port default vlan 20         #将接口绑定vlan20

[Huawei-GigabitEthernet0/0/2]int g 0/0/3                  #进入g0/0/3接口

[Huawei-GigabitEthernet0/0/3]port link-type trunk         #配置链路类型为access模式

[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan all  #设置端口允许通过所有vlan

三、测试验证

使用PC1分别访问PC3、PC4来进行测试

PC>ping 192.168.1.3
Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.3: bytes=32 seq=1 ttl=128 time=109 ms
From 192.168.1.3: bytes=32 seq=2 ttl=128 time=94 ms
From 192.168.1.3: bytes=32 seq=3 ttl=128 time=63 ms
From 192.168.1.3: bytes=32 seq=4 ttl=128 time=47 ms
From 192.168.1.3: bytes=32 seq=5 ttl=128 time=62 ms

PC>ping 192.168.1.4
Ping 192.168.1.4: 32 data bytes, Press Ctrl_C to break
Request   time out
Request   time out
Request   time out
Request   time out

四、结论

同一网段，不同vlan不能进行通信。
