计网实验

一、实验目的
理解动态路由的工作原理（自动学习路由、收敛机制）。

掌握动态路由协议 RIP 的配置方法（版本选择、网络声明）。

掌握动态路由协议 OSPF 的配置方法（区域划分、网络宣告）。

熟练使用路由器配置命令（接口IP、协议调试）。

二、实验原理
动态路由：

路由器通过协议（如RIP、OSPF）自动交换路由信息，生成路由表。

优势：适应拓扑变化，减少手动配置；劣势：占用带宽和CPU资源。

RIP：

距离矢量协议，最大跳数15，默认每30秒广播路由表。

版本：RIPv1（类路由）、RIPv2（支持VLSM、组播更新）。

OSPF：

链路状态协议，使用Dijkstra算法计算最短路径，分区域管理。

三、实验设备
软件：Cisco Packet Tracer 8.x

设备：

路由器：Cisco 2811 ×2

交换机：2960-24TT ×2

PC：PC-PT ×2

线缆：直通线（PC-交换机）、交叉线（路由器间）。

四、实验拓扑图

五、实验过程

1. 基础配置

配置PC IP及网关。

配置路由器接口IP（interface FastEthernet0/0, ip address, no shutdown）。

2. 配置RIP

bash
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network 192.168.1.0
Router(config-router)# network 10.0.0.0
Router(config-router)# no auto-summary
3. 配置OSPF

bash
Router(config)# router ospf 1
Router(config-router)# network 192.168.1.0 0.0.0.255 area 0
4. 测试连通性

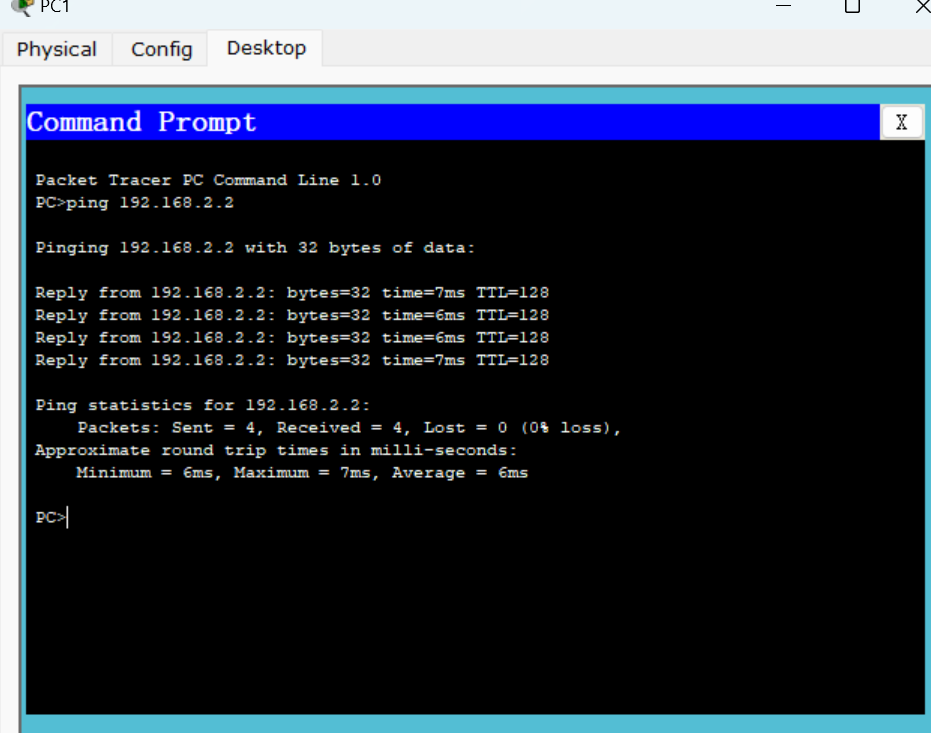

PC1执行 ping 192.168.2.2，检查丢包率。

六、实验总结

1. 遇到的问题及解决

问题1：RIP路由未出现在路由表中。
解决：检查 network 声明是否覆盖所有直连网络，确认版本为RIPv2。

问题2：OSPF邻居无法建立。
解决：确保接口IP在同一子网，且OSPF区域ID一致。

2. 实验总结

RIP配置简单但收敛慢，适合小型网络；OSPF复杂但高效，适合大型网络。

动态路由需确保协议参数一致（如RIP版本、OSPF区域）。

3. 练习的命令

查看路由表：show ip route

调试RIP：debug ip rip

清除配置：no router rip
