POVLED 风扇 制作过程 (二)

这一章节的主题是无线供电部分的优化，目前无线供电由于结构限制，主要有以下两点

1.线圈太小。

2.线圈安装受到结构的限制，无法在有效距离内传输。

所以我重新整改这部分。

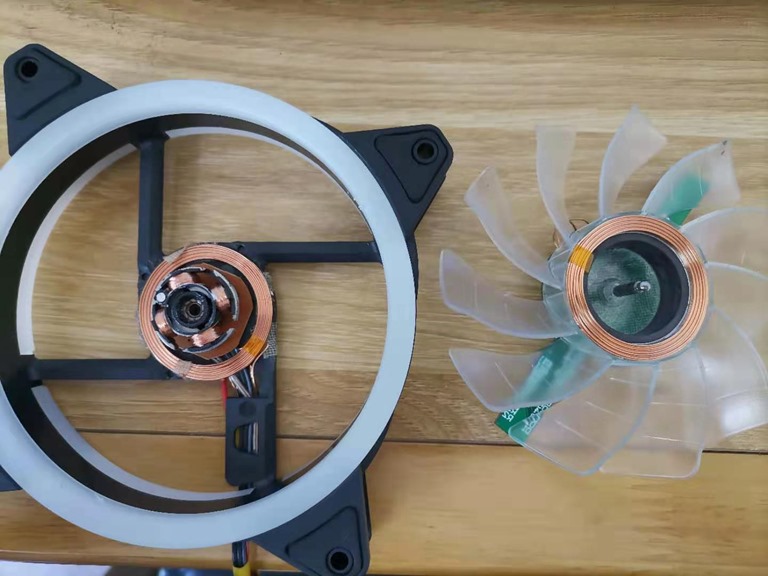

线圈选用了面积更大的，且重新安装了双线圈的位置。

e5c0c37b15fb533ce36ff75ffa2bc61

这样做有两个好处，线圈距离近，而且线圈面积大，传输效率高，传输稳定。

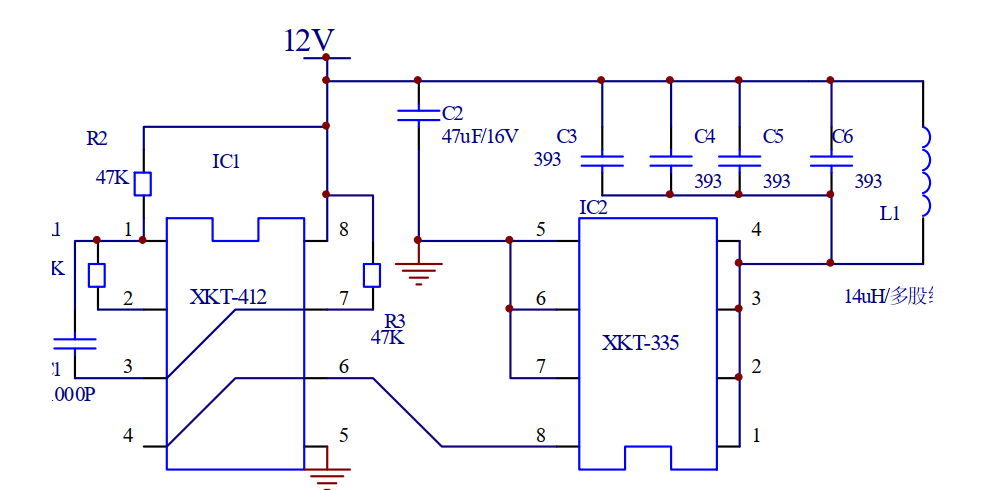

这是发射部分电路

捕获

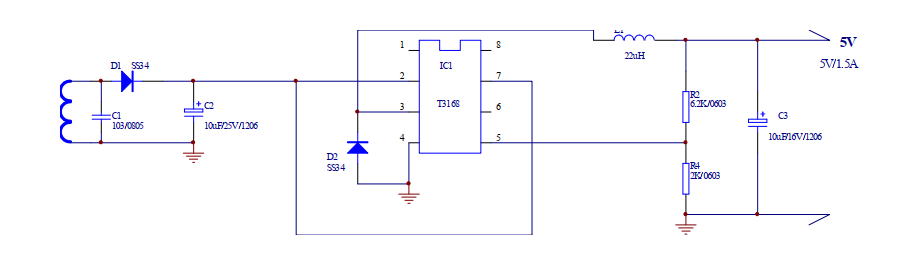

接收电路

捕获
