实验1 8086汇编指令编码和调试

实验1 8086汇编指令编码和调试

实验内容1

略

实验内容2

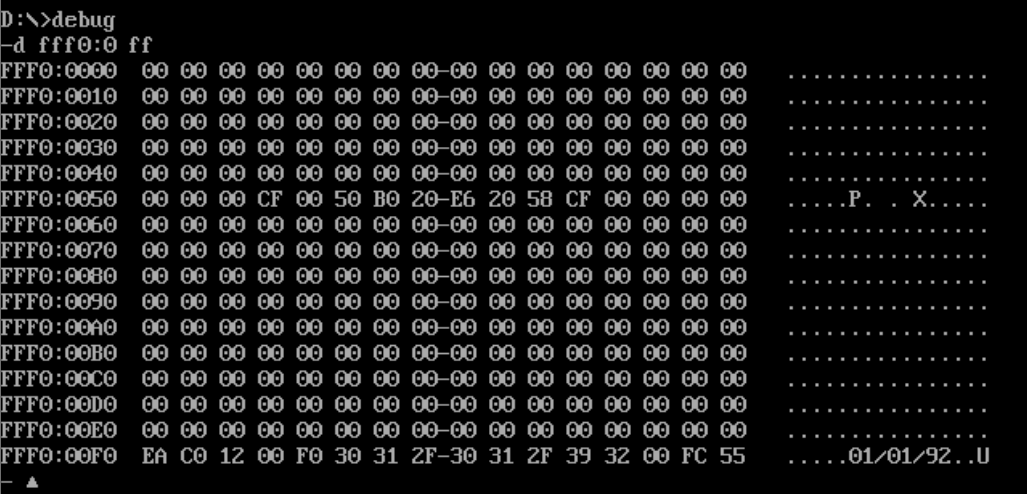

• 使用d命令查看生产时期

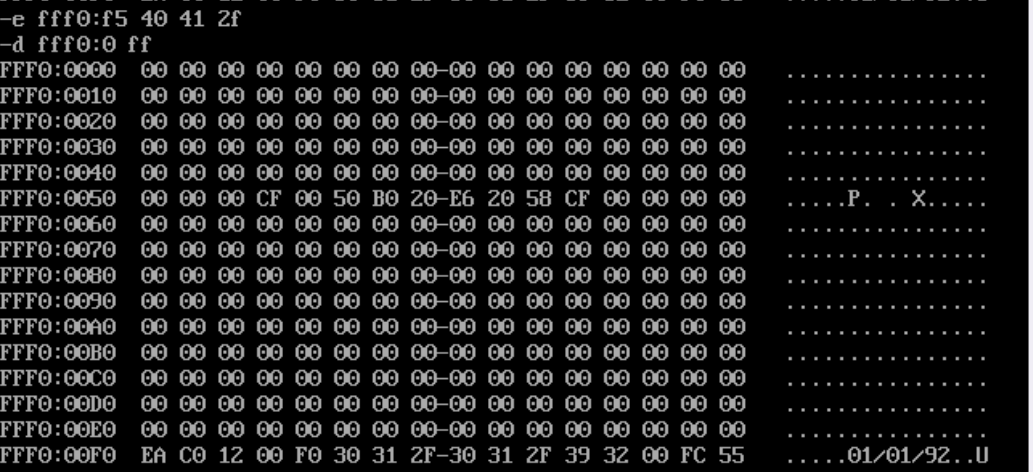

• 使用e命令修改生产时期所在的内存单元，修改后，再次使用d命令查看


  输入修改指令后发现生产日期并没有改变。因为Rom是只读存储器，只能读出，无法写入信息。

实验任务3

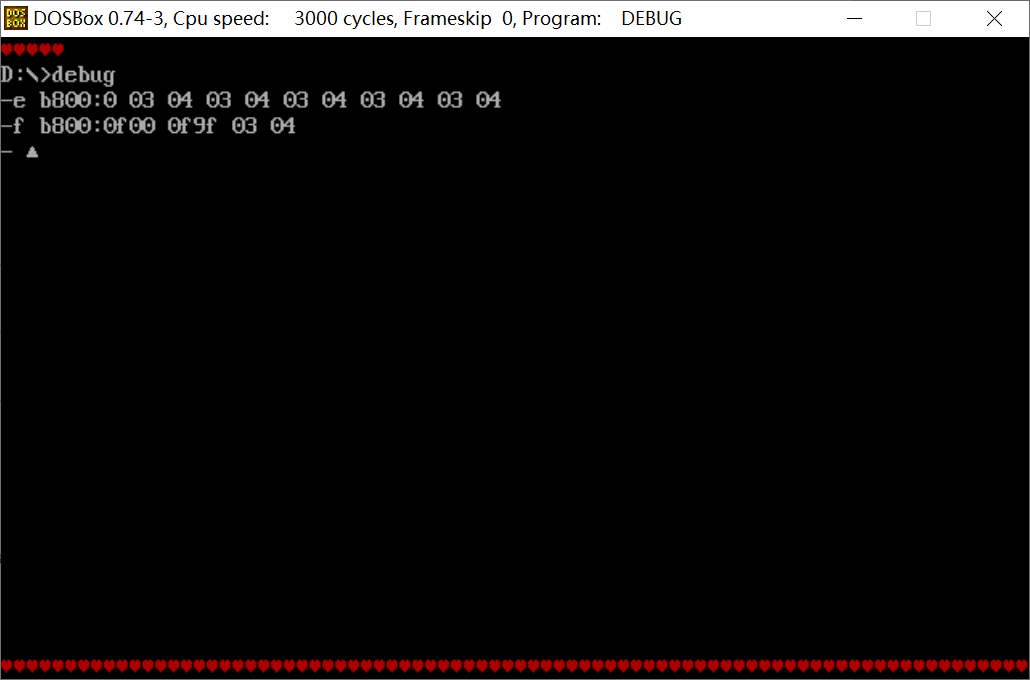

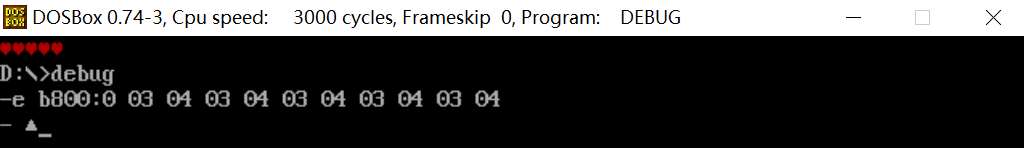

• 在debug中，使用e命令，向内存单元填写数据。


• 在debug中，使用f命令，向内存单元批量填写数据。


• 使用e命令修改内存单元内容

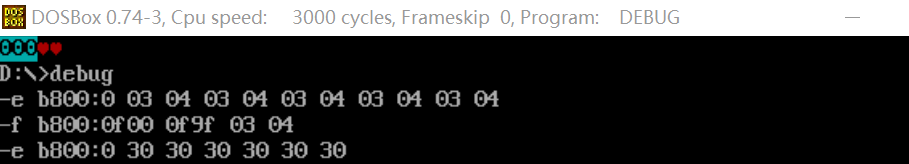

• 使用f命令批量修改内存单元内容


实验任务4

• 填空

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0] ; 执行后，寄存器(sp) = _2E___
push [2] ; 执行后，寄存器(sp) = _2C___
push [4] ; 执行后，寄存器(sp) = _2A___
push [6] ; 执行后，寄存器(sp) = _28___
pop [6] ; 执行后，寄存器(sp)  = _2A___
pop [4] ; 执行后，寄存器(sp)  = _2C___
pop [2] ; 执行后，寄存器(sp)  = _2E___
pop [0] ; 执行后，寄存器(sp)  = _30___

• 问题1：指令 mov ss, ax 和 mov sp, 30 执行后，栈顶的逻辑地址和物理地址分别是？
  逻辑地址：0020H:0030H
  物理地址：00230H

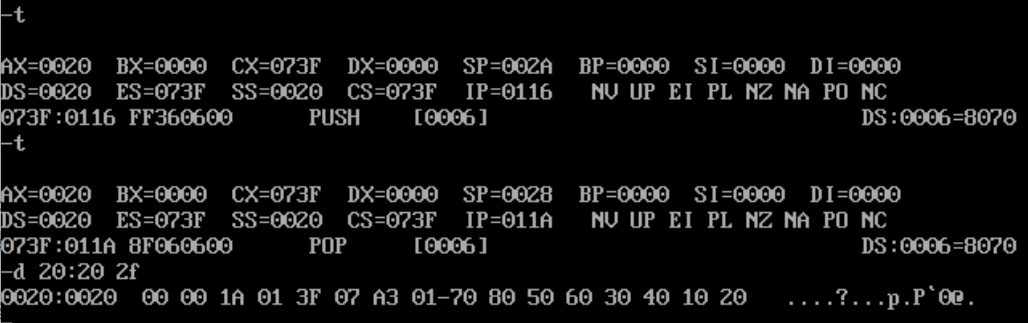

• 问题2：单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此时栈空间数据。


• 问题3：汇编指令 pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。


  数据空间内的数没有改变

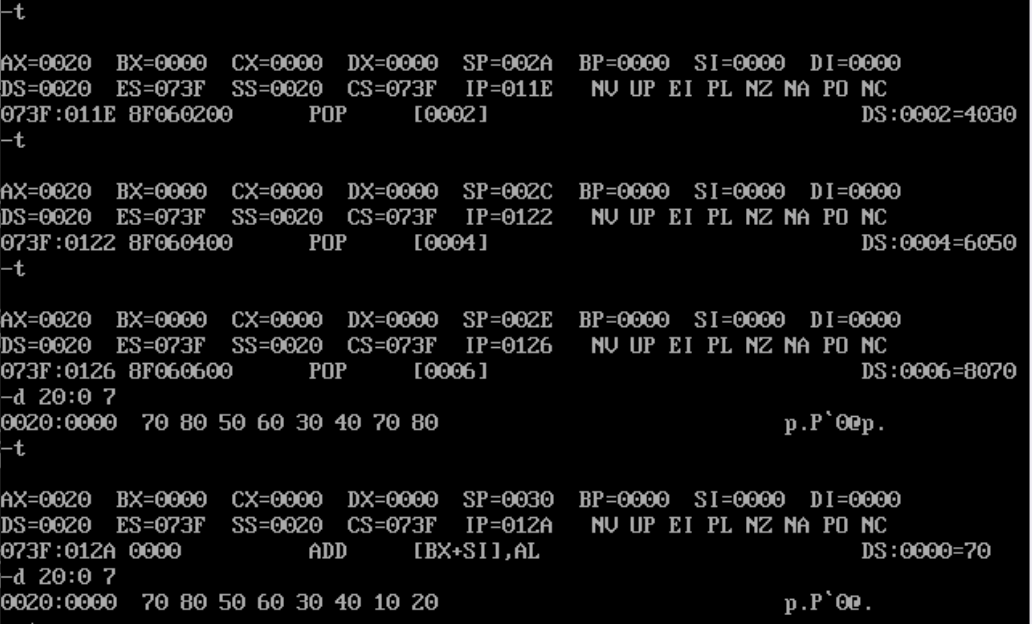

• 问题4：如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7查看此时数据空间内的数据是否有变化。
  数据会发生变化，其值为：70 80 50 60 30 40 10 20


实验任务5

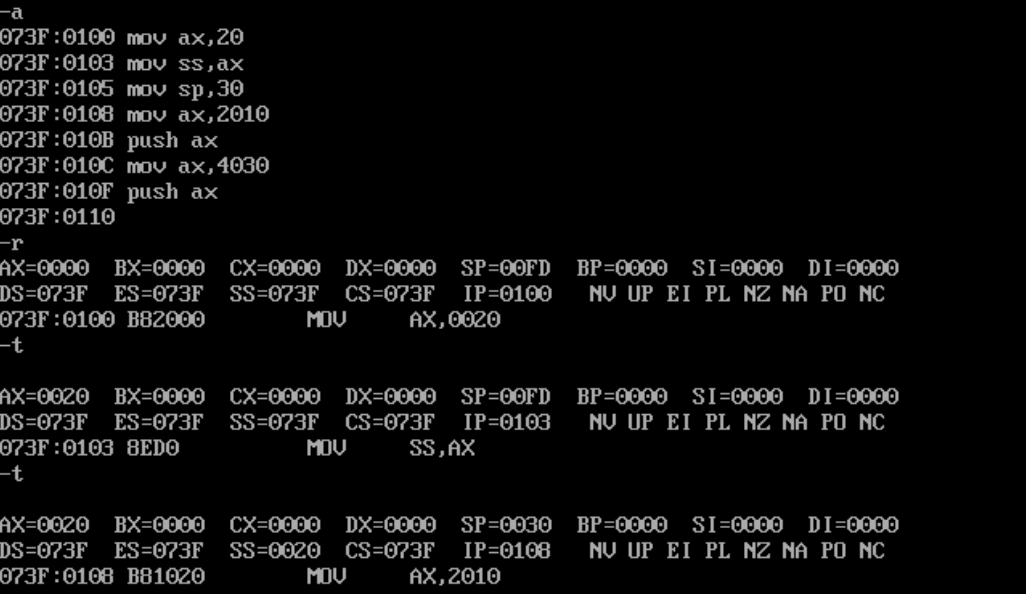

• 问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？
  不是，mov sp, 30在mov ss, ax之后立即执行。
  原因：Debug利用单步中断实现T命令时，在mov ss,ax指令执行之后，CPU不响应中断（不管下一条是什么指令，都不响应），而是等到下一条指令mov sp,30执行后，才响应中断。

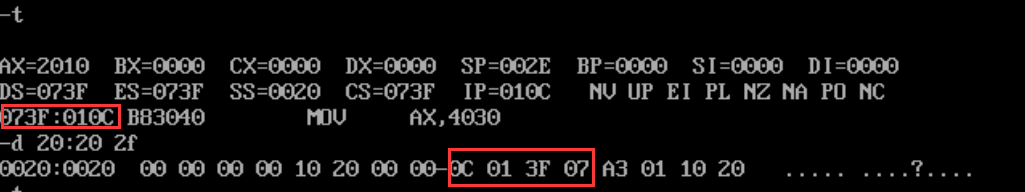

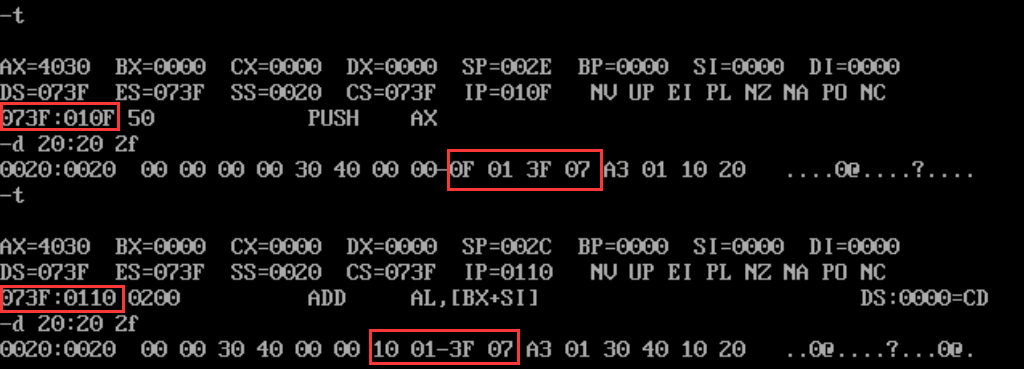

• 问题二：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

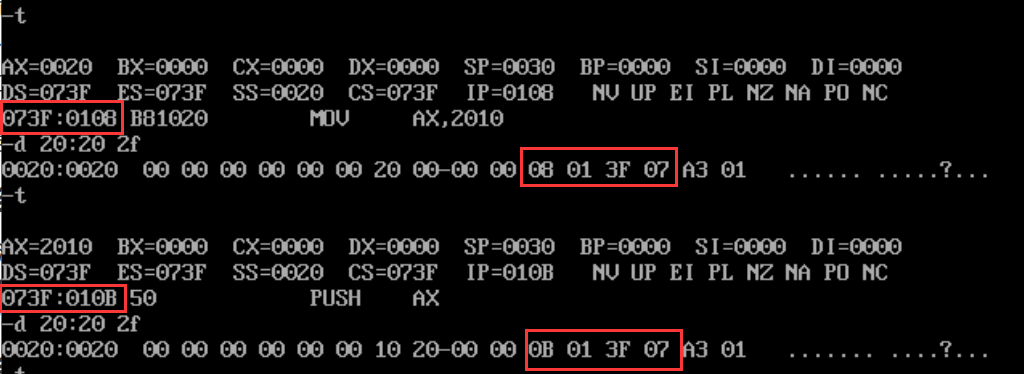

  根据实验中观察数据变化得到结论：截图中红色矩形标注的是下一条命令的逻辑地址，debug利用单步中断执行t指令时引发了中断，中断过程使用了当前的部分栈空间存放CS代码段寄存器和IP指令指针寄存器的值。

实验任务6

• 程序源码

assume cs:code

code segment
start:
    mov cx, 10
    mov dl, '0'
s: mov ah, 2
    int 21h
    add dl, 1
    loop s
    mov ah, 4ch
    int 21h
code ends
end start

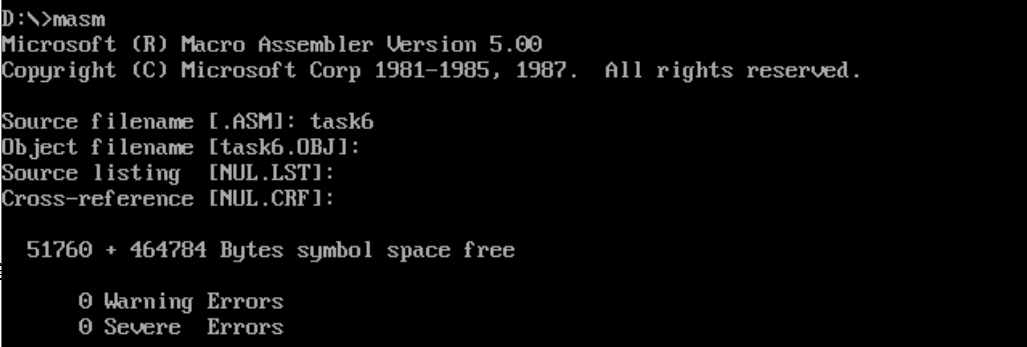

• 使用masm、link对程序汇编链接以及运行可执行程序task5.exe

  • 编译

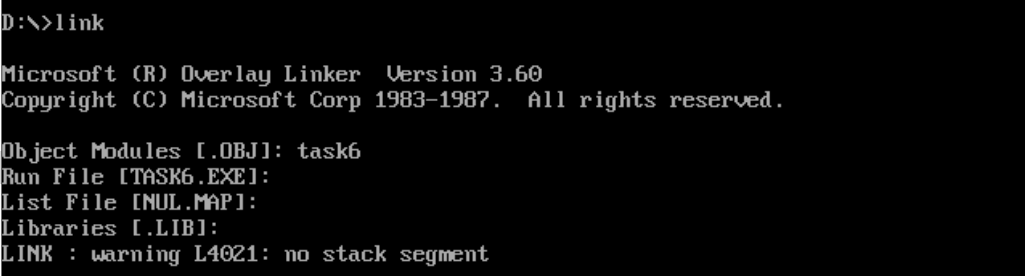

  • 连接


  • 运行

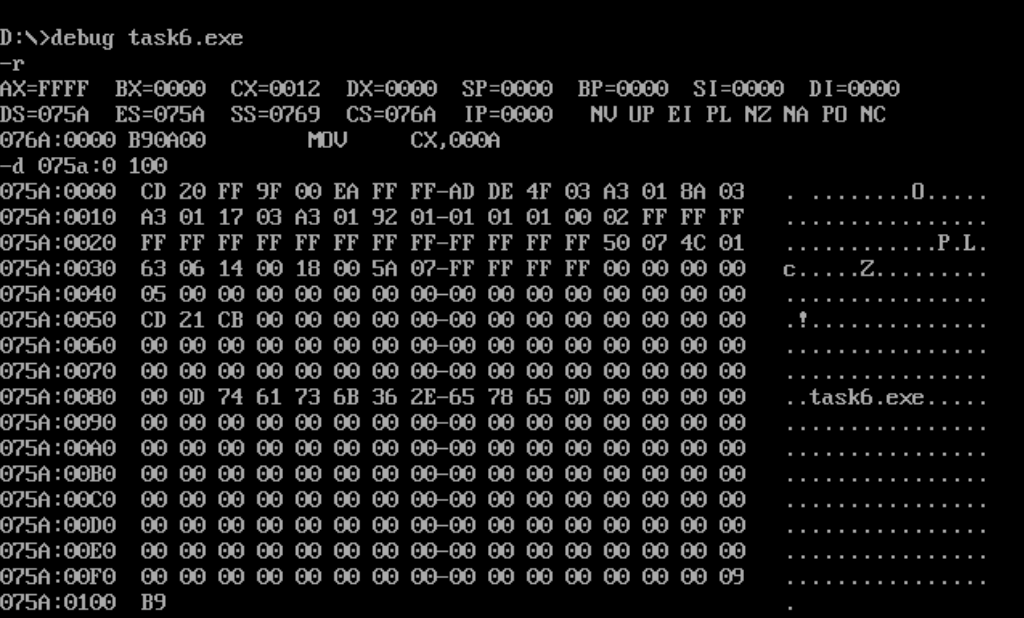

• 在debug中查看task5.exe的程序段前缀PSP


  从ds寄存器中可以得到PSP的段地址，且PSP的偏移地址为0。查看这256个字节的内容，前两个字节是CD 20。

实验任务7

• 下面为补全后的完整源码。说明程序中两个空填写的依据。
  • 第一个空：cs为代码段寄存器，保存代码段开始处的段地址
  • 第二个空：代码从开始到结束（除掉mov ax, 4c00h int 21h）总共占17h个字节

assume cs:code
code segment
    mov ax, __cs___
    mov ds, ax
    mov ax, 0020h
    mov es, ax
    mov bx, 0
    mov cx, __17h___
s: mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s
    mov ax, 4c00h
    int 21h
code ends
end

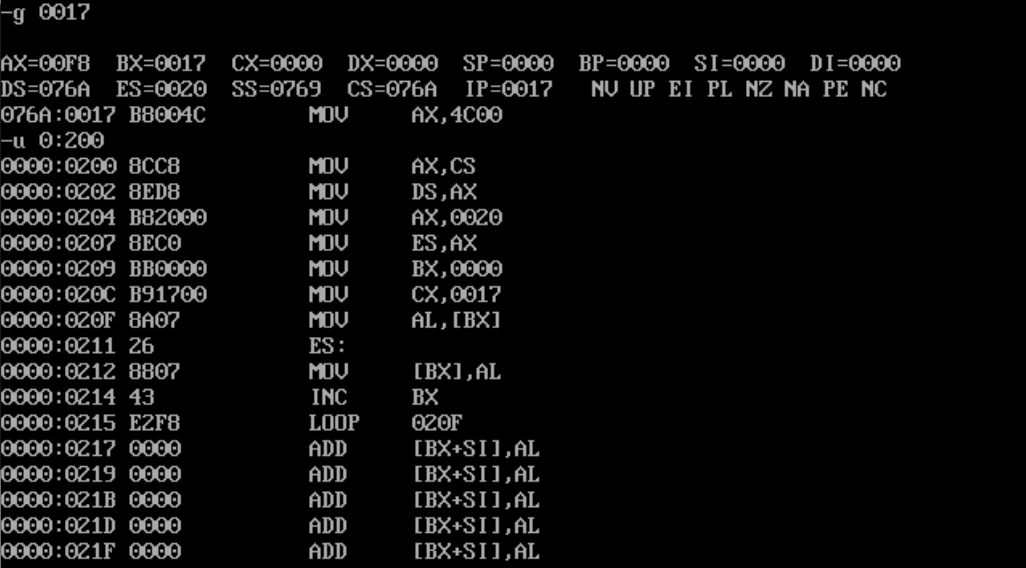

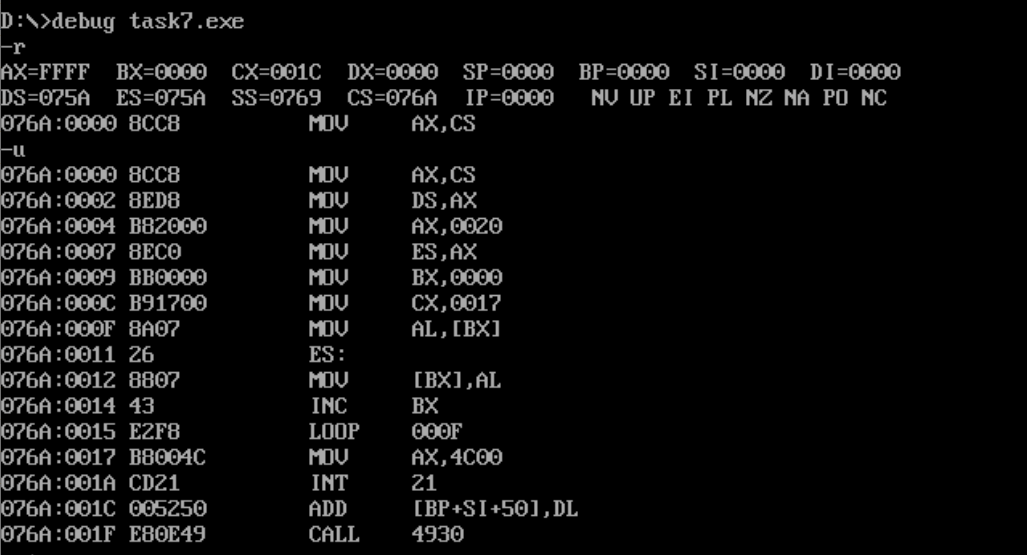

• 在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前，然后，使用u命令对0:200开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。
