Manta之图纸缺项

b306c17d-7d8a-49e4-80e7-3deef3ff829a

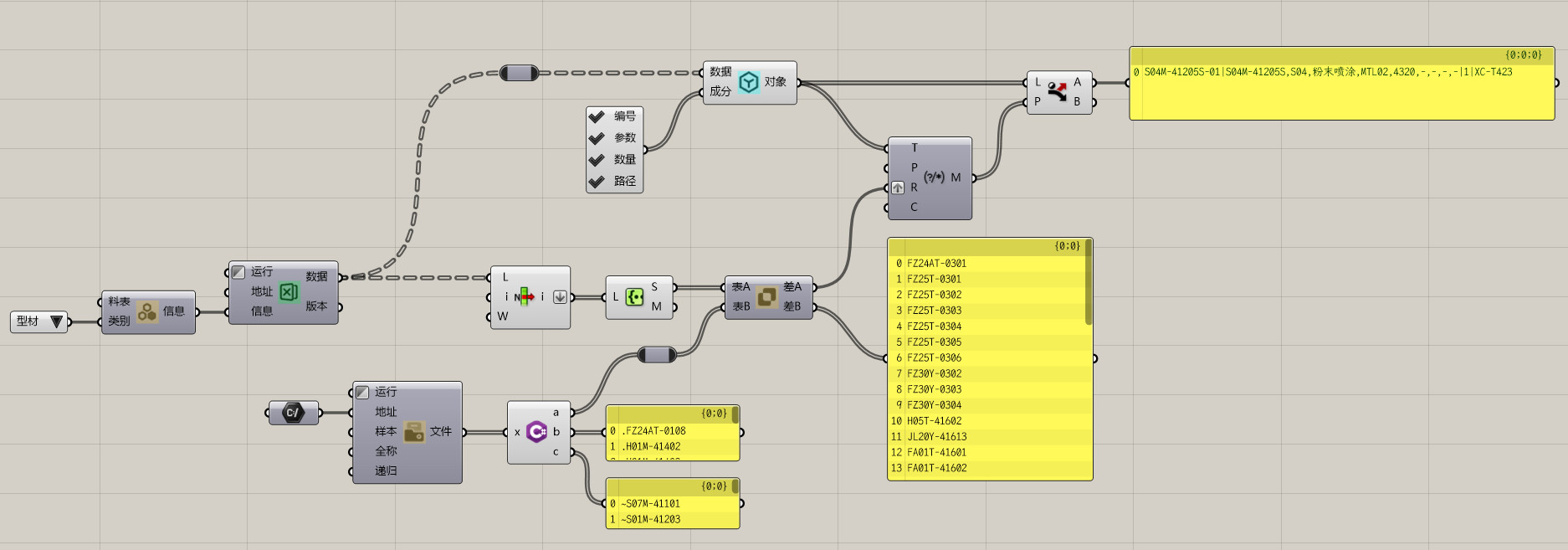

0.本功能为比较加工图纸入库和清单图纸出库,查出清单用到了但是没有图纸,或有加工图但是清单没用到的情况。

1.使用“清单读取”电池根据材料类型获取该类型所有清单数据,筛选出加工图号的列数据,清除重复值后得到表A;

2.使用“文件列表”电池查询该材料类型对应的加工图分图文件夹,递归子文件夹得到所有加工图号,得到表B;

3.截图中有个C#电池,功能为输出正常图号、前缀为.和~的图号;

(作者定义加.表示加工图以后会用到,加~表示加工图暂时弃用,用户可根据实际情况增加逻辑或忽略该电池)

4.电池“数据差集”输出项差A为表A相较表B中特有的值,差B为表B相较表A特有的值,对应本文第0条的功能描述;

5.使用“数据转换”将清单数据转换为数据对象,结合“MatchText”电池可查询图号对应的加工数据,方便溯源。
