实验二

|这个作业属于哪个课程 | https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19 |
|这个作业要求在哪里|https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11540|
| 这个作业的目标| |（1）掌握结构化的需求分析方法；
（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；
（3）掌握数据流图映射为软件结构图的方法；
（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；
（5）掌握测试的基本方法。|
| 学号 | 3190704139 |
实验内容
（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；
（2）绘系统的分层数据流图，并给出数据字典；
（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；
（4）为关键模块进行详细设计，如绘制关键模块的流程图；
（5）实现系统部分功能并测试。
【实例1】机票预订系统
参考：
（1）携程网：https://flights.ctrip.com/international/search/domestic
（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a
为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行
时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出
机票给顾客。

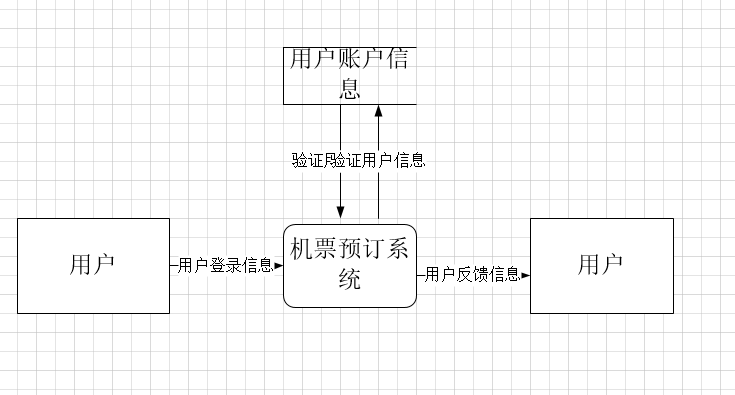

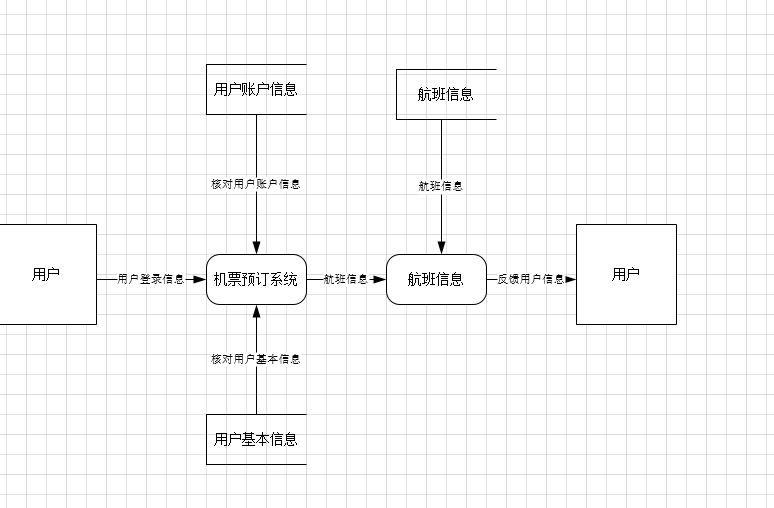

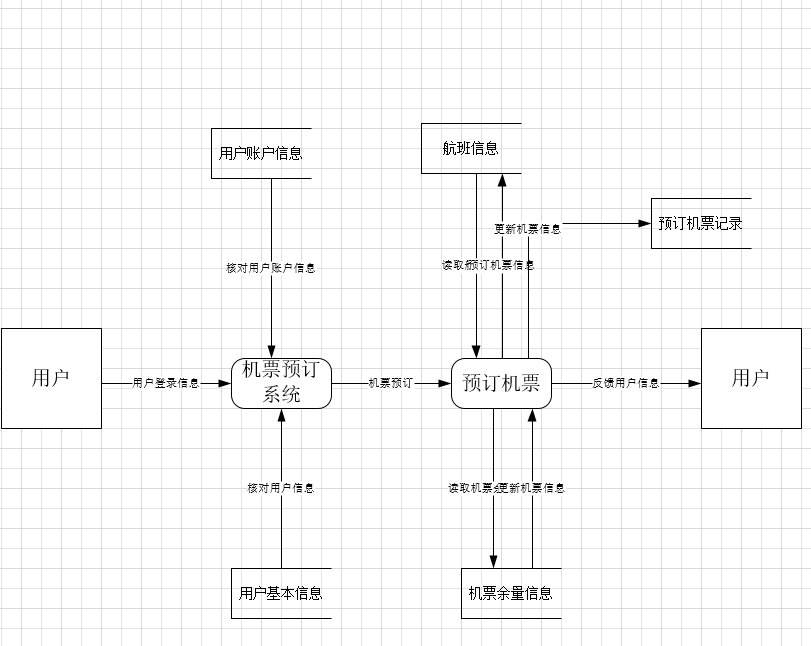

分层数据流图

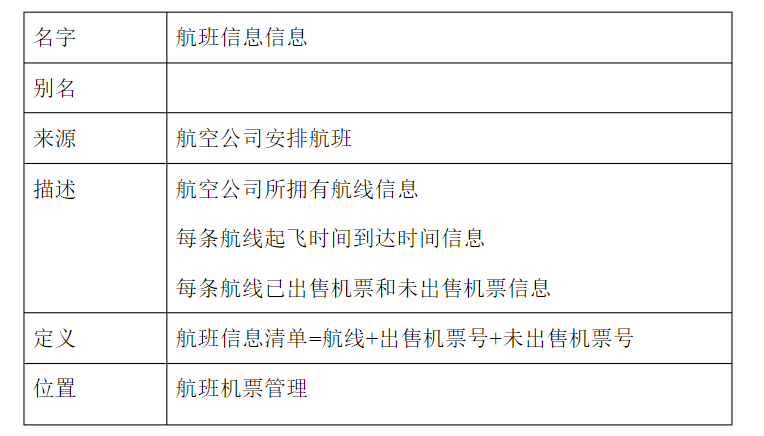

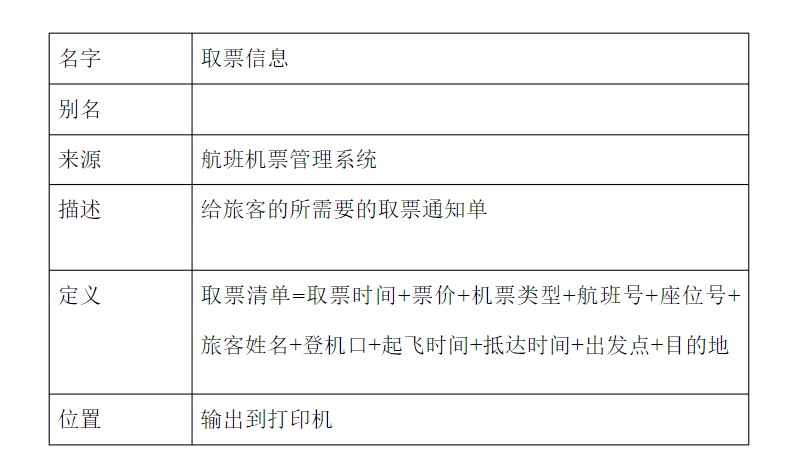

字典




流程图



三.实验步骤

（1）复习结构化的分析与设计方法的主要过程；

（2）讨论系统存在的用户角色、工作流等；

（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；

（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；

（5）选择对应的结构化程序设计语言，实现并测试部分功能模块

四.思考题

（1）简述需求说明书，概要设计，详细设计说明书的主要内容。

（2）结构化分析方法与面向对象分析方法有无本质上的不同？
基本思想的比较结构化方法的基本思想主要体现在三个方面。
一、自顶向下，逐步求精：把程序看成是一个逐步演化的过程。把一个系统与程序看成是一层一层的。
二、模块化：即将几个系统分成几个模块，每个模块实现特定的功能，最终整个系统由这些模块组成。
三、语句结构化：顺序结构、分支结构、循环结构，都是常用的语句结构。

（3）对数据流图进行审查有何意义？

每个加工至少有一个输入数据流和一个输出数据流，反映出此加工数据的来源与加工
的结果。
检查编号。如果一张数据流图中的某个加工分解成另一张数据流图时，则上层图为父图，
直接下层图为子图。子图及其所有的加工都应编号。
检查父图与子图的平衡。子图的输入输出数据流同父图相应加工的输入输出数据流必须一
致，此即父图与子图的平衡。
通过审查筛选作图过程中出现的错误以便展示出的图更加准确。
（4）给出一次完整的会议讨论纪要，包括议题，最终结果。
