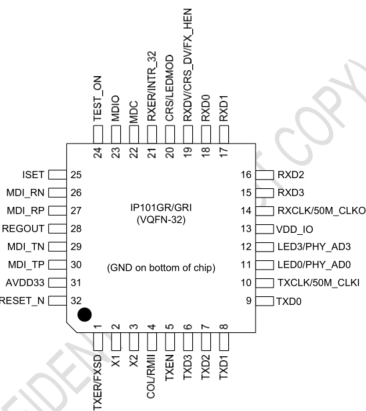

CH182H1替换IP101注意事项

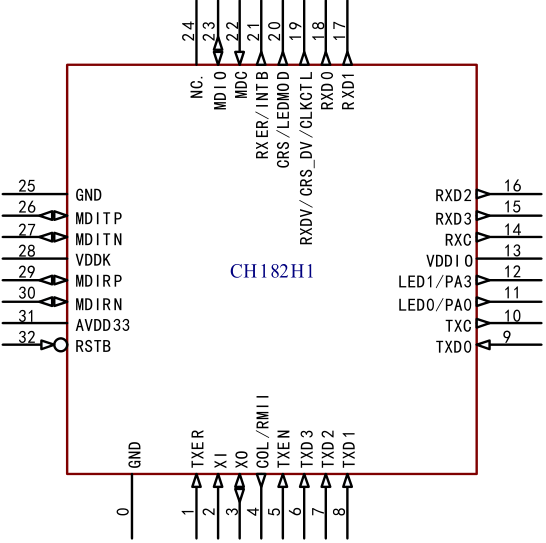

芯片P2P替换注意事项：

1. 功能：CH182H1仅支持电口不支持光口;
2. 引脚：接25M/50M有源晶振时需要将CH182H1的2脚（XI）接地CH182H1的3脚（XO）接有源晶振的时钟输出脚;
3. 引脚：CH182H1的11脚（LED0/PA0）为内部下拉，如果没有额外加4.7K上拉电阻，则需要接LDE的正极，接负极可能会导致LED上电常亮，导致PHY地址会随着上电时LED状态变化而变化;

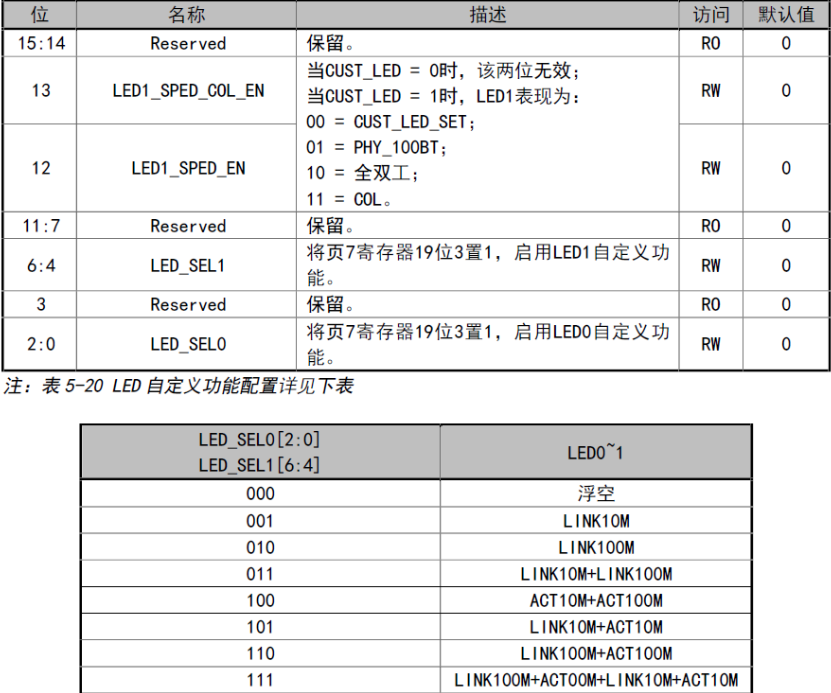

4. 功能：LED控制脚在上拉时低电平有效，下拉时高电平有效。CH182H1的11脚（LED0/PA0）默认模式下为LINK/ACT脚，会在link成功后有数据收发时闪烁，无数据收发时常亮，未link成功则不亮; 12脚（LED1/PA1）默认模式下为100M LINK脚，会在link速度100M的情况下常亮，link速度为10M或者未link成功则不亮;LED模式为1的情况下，既20脚（CRS/LEDMOD）为上拉的情况下，11脚（LED0/PA0）会在link速度10M的情况下有数据收发则闪烁，无数据收发则常亮，12脚（LED1/PA1）会在link速度100M的情况下有数据收发则闪烁，无数据收发则常亮;如果想让LED0在link成功时常亮，LED1在数据收发时闪烁，无数据收发时常亮则需要先将页7寄存器19 bit3 置1 ，再将页7寄存器17 bit0-2置110，bit4-6置111;
5. 引脚：CH182H1的13脚（VDDIO）支持3.3V、2.5V 与1.8V电源;

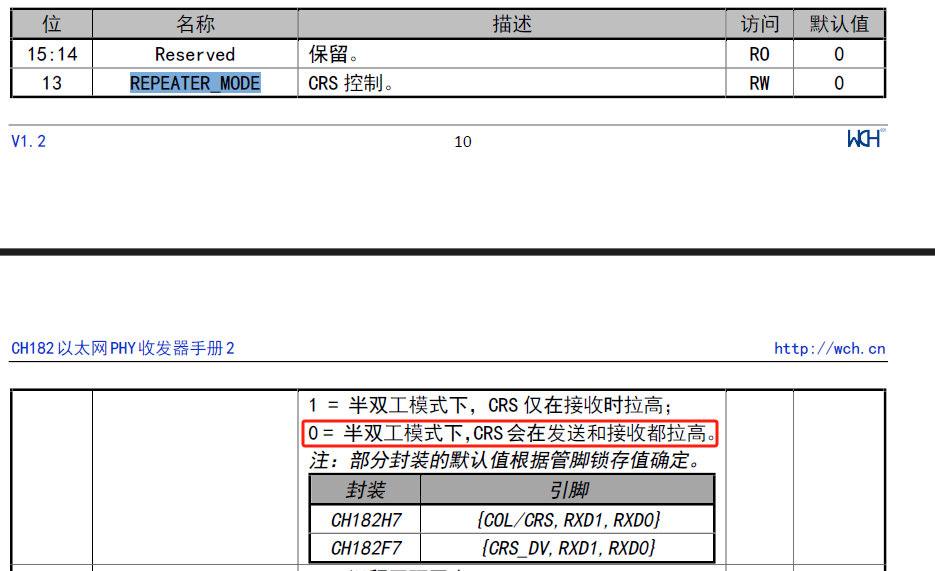

6. 功能：CH182H1的20脚（CRS/LEDMOD），在半双工模式下Repeater mode默认为0既在半双工模式下收发数据CRS都会拉高，如果搭配MAC在半双工模式下出现能收不能发的情况可以是MAC不支持Repeater mode0，可尝试将页0寄存器28的13bit置1;
7. 引脚：CH182H1的22脚（MDC）芯片内部上拉电阻，可不接外部上拉;
8. 功能：CH182H1的24脚（NC）为NC脚无测试模式切换功能;
9. 引脚：CH182H1的25脚（GND）可选的公共接地端，建议直接接地或过0欧姆电阻接地;
10. 引脚：CH182H1的28脚（VDDK）外接 1uF 对地电容贴近芯片放置;
11. 引脚：CH182H1的31脚（AVDD33）建议 0.1uF 并联 10uF 对地电容贴近芯片放置，或单个 1uF～4.7uF
12. 功能：CH182H1的PHY地址受11脚（LED0/PA0）与12脚（LED1/PA3）上电锁存值的影响;

LED0/PA0（内部下拉）	LED1/PA3（内部下拉）	PHY_ADDR
下拉/浮空/LED正极	下拉/浮空/LED正极	0
上拉	下拉/浮空/LED正极	1
下拉/浮空/LED正极	上拉	8
上拉	上拉	9



　　13.引脚：用RXCLK做输出给MAC提供50M，需要注意不要跟TXCLK连在一起，如果两个接到一起，TXC输出低电平，最终的结果是波形会被　　　　　　              整体拉低，可能会导致MAC不认导致收发数据异常;
