【实验】corosync+pacemaker 搭建高可用集群

实验目的

使用corosync，体验高可用集群的使用



实验环境

VMWare 12.0

CentOS 6.10（三台）均设置host only

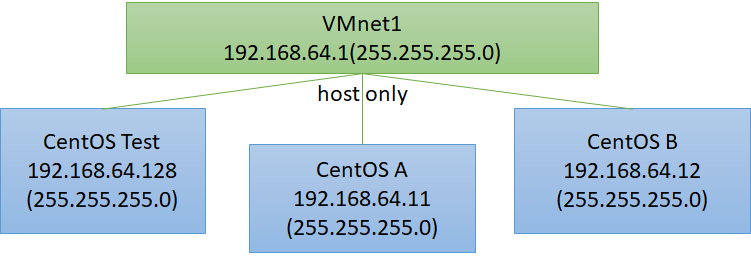

实验拓补

其中，

在CentOS A和B组成高可用集群，对外提供httpd服务。

CentOS Test主机用来访问服务，验证高可用特性。

VMnet1相当于交换机。

具体参数

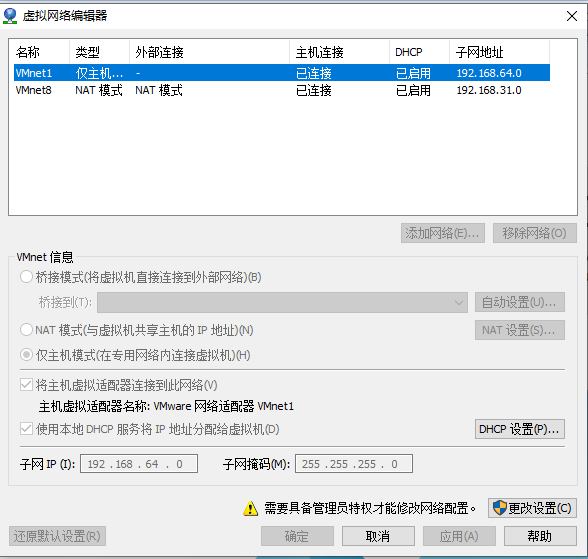

VMWare虚拟交换机VMnet1：

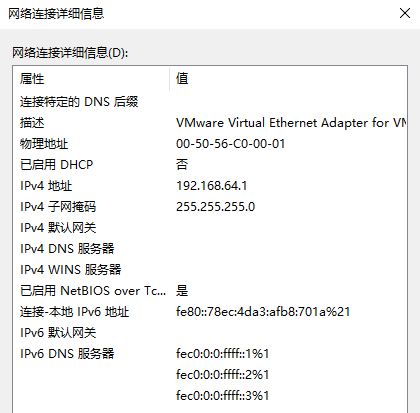

从win10主机上查看VMnet1的参数：

CentOS Test的eth0（修改配置脚本 /etc/sysconfig/network-scripts/ifcfg-eth0，内容如下）

1 DEVICE="eth0"
2 BOOTPROTO="static"
3 HWADDR="00:0C:29:F0:B8:F9"
4 IPADDR=192.168.64.128
5 NETMASK=255.255.255.0
6 ONBOOT="yes"

脚本生效方式：重启，或者service network restart

CentOS Test执行ifconfig的结果（仅供参考）：

eth0      Link encap:Ethernet  HWaddr 00:0C:29:F0:B8:F9
          inet addr:192.168.64.128  Bcast:192.168.64.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fef0:b8f9/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:1592 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1956 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:175828 (171.7 KiB)  TX bytes:174462 (170.3 KiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:16 errors:0 dropped:0 overruns:0 frame:0
          TX packets:16 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:960 (960.0 b)  TX bytes:960 (960.0 b)

CentOS A的eth2的配置（之所以不是eth0，是因为这个虚拟机拷贝自CentOS Test，并非重新创建，不过这个无关紧要）

DEVICE="eth2"
BOOTPROTO="static"
HWADDR="00:0C:29:BC:C2:B6"
IPADDR=192.168.64.11
NETMASK=255.255.255.0
ONBOOT="yes"

脚本生效方式：重启，或者service network restart

执行ifconfig查看到：

eth2      Link encap:Ethernet  HWaddr 00:0C:29:BC:C2:B6
          inet addr:192.168.64.11  Bcast:192.168.64.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:febc:c2b6/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:16725 errors:0 dropped:0 overruns:0 frame:0
          TX packets:21993 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:2367017 (2.2 MiB)  TX bytes:3073057 (2.9 MiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:5798 errors:0 dropped:0 overruns:0 frame:0
          TX packets:5798 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:577869 (564.3 KiB)  TX bytes:577869 (564.3 KiB)

CentOS B的eth3的配置（之所以不是eth0，是因为这个虚拟机拷贝自CentOS A，并非重新创建，不过这个无关紧要）

DEVICE="eth3"
BOOTPROTO="static"
HWADDR="00:0C:29:1E:15:05"
IPADDR=192.168.64.12
NETMASK=255.255.255.0
ONBOOT="yes"

ifconfig可以看到：

eth3      Link encap:Ethernet  HWaddr 00:0C:29:1E:15:05
          inet addr:192.168.64.12  Bcast:192.168.64.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fe1e:1505/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:21274 errors:0 dropped:0 overruns:0 frame:0
          TX packets:22226 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:2971438 (2.8 MiB)  TX bytes:3076462 (2.9 MiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:16178 errors:0 dropped:0 overruns:0 frame:0
          TX packets:16178 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:1586062 (1.5 MiB)  TX bytes:1586062 (1.5 MiB)

重要！！

实验过程中，CentOS主机我都加了一张虚拟网卡，配置NAT，用于连接外网下载安装包。（host-only是上不了网的）。确认实验开始，不需要连接外网了，就把两张网卡删了。



实验步骤

安装必要的软件

CentOS A和CentOS B上面都要安装：

从网上找cluster的rpm安装包，通过yum的方式安装
cluster-glue
cluster-glue-libs

直接通过yum安装
corosync-1.2.7-1.1.el5.i386.rpm
corosynclib-1.2.7-1.1.el5.i386.rpm
libesmtp-1.0.4-5.el5.i386.rpm
openais-1.1.3-1.6.el5.i386.rpm
openaislib-1.1.3-1.6.el5.i386.rpm
pacemaker-1.0.11-1.2.el5.i386.rpm
pacemaker-libs-1.0.11-1.2.el5.i386.rpm
resource-agents-1.0.4-1.1.el5.i386.rpm
perl-TimeDate-1.16-5.el5.noarch.rpm
httpd

安装heartbeat比较麻烦，因为CentOS 6.10 默认没有对应的安装包。
wget http://mirrors.sohu.com/fedora-epel/6/i386/epel-release-6-8.noarch.rpm
rpm -ivh epel-release-6-8.noarch.rpm
yum install heartbeat*

安装crmsh（也可以用pcs）比较麻烦，CentOS没有相应的源。
cd /etc/yum.repos.d/
wget http://download.opensuse.org/repositories/network:/ha-clustering:/Stable/CentOS_CentOS-6/network:ha-clustering:Stable.repo
yum -y install crmsh



 必要的前置准备



时间同步（很简单，不赘述）

关闭iptable（很简单，不赘述）

切换到root用户（我的CentOS普通用户很不方便，总是需要sudo；而且用普通用户在node1上面启动corosync，会出现两个node1，这个问题暂时不管了）



配置corosync双机互信 （参考[1]）

开启corosync，代理httpd资源（参考[1]）



以下步骤确保CentOS Test主机能通过192.168.64.1访问httpd资源

确保WebIP和WebSite运行于相同节点：colocation website-with-ip INFINITY: WebSite WebIP

确保WebIP先于WebSite启动：order httpd-after-ip mandatory: WebIP WebSite



以下步骤确保node1关闭之后，node2能接管资源，CentOS Test依然访问httpd资源

由于票数是偶数，当心跳出现问题（脑裂）时，两个节点都将达不到法定票数，默认quorum策略会关闭集群服务，于是CentOS Test无法访问192.168.64.1

为了避免这种情况，

可以配置忽略参数：property no-quorum-policy=ignore



以下步骤防止​资​源​在​节​点​恢​复​后​频繁切换​

 rsc_defaults resource-stickiness=100  ##设置资源粘性为100



测试

crm status查看，可见节点切换到了node2

在测试主机CentOS Test上面访问 192.168.64.1。

---------------------

在node2上面将node1的corosync关掉，crm status查看，可见节点切换到了node2

在测试主机CentOS Test上面依然能访问 192.168.64.1。



延申

ip可以不是192.68.64.1（正好是交换机VMnet的ip）吗？

可以把web资源放在另一台服务器上吗（利用NFS）? https://blog.51cto.com/nmshuishui/1399811



参考

https://www.linuxidc.com/Linux/2011-12/49612p3.htm

https://blog.csdn.net/tantexian/article/details/44945281
