深入解析：Linux可执行程序的虚拟内存布局

Linux可执行程序的虚拟内存布局

1. 概述

Linux操作系统使用虚拟内存管理机制，为每个进程提供独立的地址空间。这种机制使得进程可以使用连续的虚拟地址，而实际的物理内存可能是不连续的。本文档详细介绍Linux可执行程序在运行时的虚拟内存布局，包括各个内存区域的功能和特点。

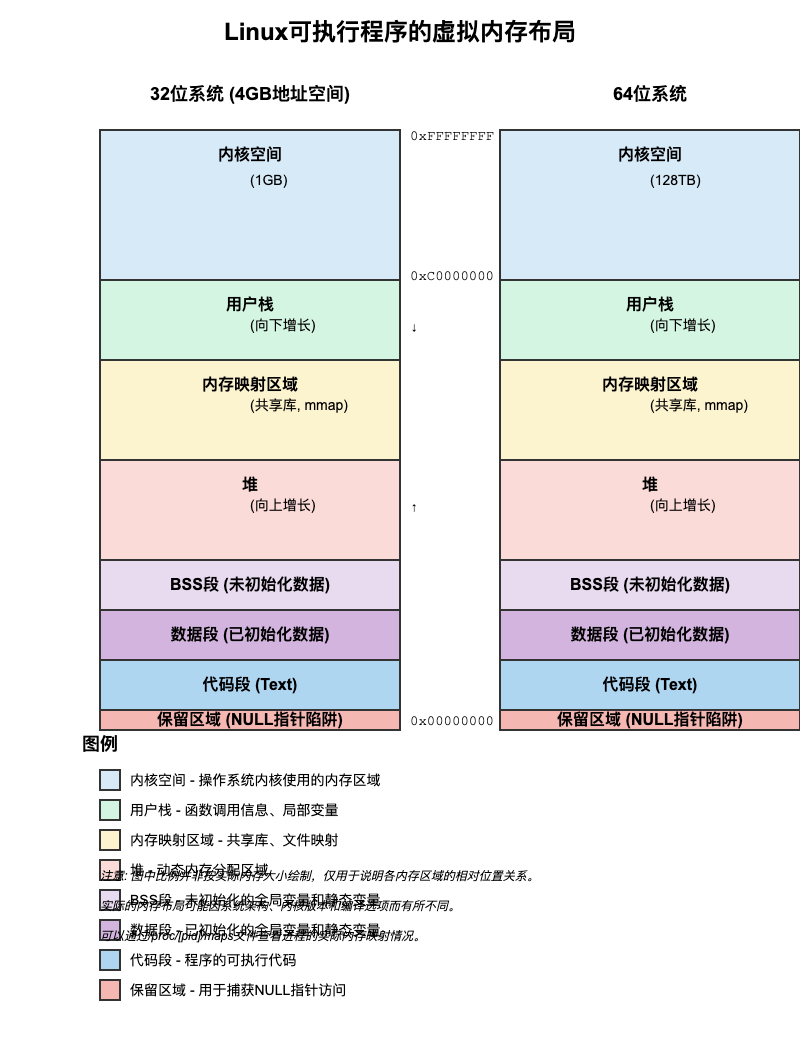

图1: Linux可执行程序的虚拟内存布局示意图

2. 虚拟地址空间

在Linux系统中，每个进程都有自己的虚拟地址空间。根据处理器架构的不同，虚拟地址空间的大小也不同：

• 32位系统：4GB (0x00000000 - 0xFFFFFFFF)
• 64位系统：理论上可达2^64字节，但实际实现通常限制在较小范围内（如256TB）

虚拟地址空间被分为用户空间和内核空间两部分：

• 用户空间：进程可直接访问的内存区域，包含程序代码、数据、堆、栈等
• 内核空间：操作系统内核使用的内存区域，普通进程不能直接访问

3. 用户空间内存布局

用户空间是进程可以直接访问的内存区域。在Linux系统中，用户空间的内存布局从低地址到高地址大致如下：

3.1 保留区域（NULL指针陷阱）

• 地址范围：0x00000000 - 0x00000FFF（通常为4KB）
• 功能：这个区域不会被映射，用于捕获对NULL指针的解引用操作。当程序尝试访问NULL指针时，会触发段错误（Segmentation Fault）。

3.2 代码段（Text Segment）

• 功能：存储程序的可执行代码
• 权限：只读、可执行
• 特点：
  • 由程序的二进制文件映射而来
  • 通常是共享的，多个进程可以共享同一个程序的代码段
  • 在程序执行期间不会改变

3.3 数据段（Data Segment）

3.3.1 初始化数据段（Initialized Data Segment）

• 功能：存储已初始化的全局变量和静态变量
• 权限：可读写
• 特点：
  • 由程序的二进制文件映射而来
  • 包含明确初始化的全局变量和静态变量

3.3.2 未初始化数据段（BSS Segment）

• 功能：存储未初始化的全局变量和静态变量
• 权限：可读写
• 特点：
  • 程序启动时被内核初始化为0
  • 不占用可执行文件的空间

3.4 堆（Heap）

• 功能：动态内存分配区域
• 权限：可读写
• 特点：
  • 从低地址向高地址增长
  • 通过系统调用brk()或mmap()进行管理
  • 由C库函数如malloc()、free()等进行操作
  • 堆的顶部由程序的break指针（brk）标识

3.5 内存映射区域（Memory Mapping Segment）

• 功能：用于映射文件或共享内存
• 权限：根据映射类型可变
• 特点：
  • 用于加载动态库（如.so文件）
  • 用于实现内存映射文件（mmap）
  • 用于线程栈
  • 从高地址向低地址增长

3.6 栈（Stack）

• 功能：存储函数调用信息、局部变量等
• 权限：可读写
• 特点：
  • 从高地址向低地址增长（向下增长）
  • 每个线程都有自己的栈
  • 大小通常是有限的，可以通过ulimit命令查看和修改
  • 栈溢出会导致段错误

4. 内核空间内存布局

内核空间是操作系统内核使用的内存区域，普通进程不能直接访问。在Linux系统中，内核空间的内存布局因架构而异，但通常包括以下几个部分：

4.1 内核代码和数据

• 功能：存储内核的可执行代码和数据
• 特点：
  • 在系统启动时加载
  • 在系统运行期间常驻内存

4.2 内核动态内存

• 功能：内核动态分配的内存
• 特点：
  • 通过kmalloc()等函数分配
  • 用于内核数据结构、缓冲区等

4.3 页表

• 功能：存储虚拟地址到物理地址的映射关系
• 特点：
  • 由内核维护
  • 用于地址转换

4.4 设备内存映射

• 功能：将设备的物理内存映射到内核空间
• 特点：
  • 用于设备驱动程序访问设备内存

5. 内存管理机制

5.1 页表和地址转换

Linux使用多级页表进行虚拟地址到物理地址的转换。页表的级数取决于处理器架构和配置：

• 32位系统：通常使用2级或3级页表
• 64位系统：通常使用4级页表

页表的每一级都将虚拟地址的一部分作为索引，最终找到对应的物理页帧。

5.2 内存分配

Linux内核提供了多种内存分配机制：

• 页分配器：分配物理页帧
• slab分配器：分配小块内存
• vmalloc：分配虚拟连续但物理不连续的内存

用户空间的内存分配通常通过C库函数（如malloc()）实现，这些函数最终会调用系统调用（如brk()或mmap()）来获取内存。

5.3 内存映射

Linux使用内存映射将文件或设备映射到进程的地址空间。内存映射有两种类型：

• 私有映射（MAP_PRIVATE）：映射的内存对其他进程不可见
• 共享映射（MAP_SHARED）：映射的内存可以被多个进程共享

6. 进程内存布局的查看

在Linux系统中，可以通过以下方式查看进程的内存布局：

6.1 /proc/[pid]/maps

这个文件显示进程的内存映射情况，包括地址范围、权限、偏移量、设备号、inode号和映射文件路径等信息。

示例输出：

address           perms offset  dev   inode      pathname
00400000-00452000 r-xp 00000000 08:02 173521      /usr/bin/dbus-daemon
00651000-00652000 r--p 00051000 08:02 173521      /usr/bin/dbus-daemon
00652000-00655000 rw-p 00052000 08:02 173521      /usr/bin/dbus-daemon
00e03000-00e24000 rw-p 00000000 00:00 0           [heap]
00e24000-011f7000 rw-p 00000000 00:00 0           [heap]
...
7ffff7bcd000-7ffff7bd1000 r--p 00000000 00:00 0   [vvar]
7ffff7bd1000-7ffff7bd3000 r-xp 00000000 00:00 0   [vdso]
7ffff7bd3000-7ffff7bd5000 r--p 00000000 00:00 0   [vvar]
7ffff7bd5000-7ffff7bd7000 r-xp 00000000 00:00 0   [vdso]
7ffff7ffa000-7ffff7ffd000 r--p 00000000 00:00 0   [vvar]
7ffff7ffd000-7ffff7fff000 r-xp 00000000 00:00 0   [vdso]
7ffffffde000-7ffffffff000 rw-p 00000000 00:00 0   [stack]

6.2 /proc/[pid]/smaps

这个文件提供了更详细的内存映射信息，包括每个映射区域的大小、权限、共享页数、私有页数等。

6.3 pmap命令

pmap命令可以显示进程的内存映射情况，是对/proc/[pid]/maps的友好展示。

示例：

$ pmap -x 1234
1234:   /usr/bin/example
Address           Kbytes     RSS   Dirty Mode  Mapping
0000000000400000     580     580       0 r-x-- example
000000000069c000       4       4       4 r---- example
00000000006a0000      36      36      36 rw--- example
00000000006a9000    1672    1672    1672 rw---   [ anon ]
...

6.4 示例程序

本文档附带了一个示例程序 memory-layout-example.c，用于演示如何查看进程的内存布局。该程序会打印出不同类型变量的内存地址，并暂停一段时间，以便用户查看其内存映射。

使用方法：

# 使用提供的Makefile编译示例程序
make -f Makefile.memory-example
# 或者直接使用gcc编译
gcc -o memory-layout-example memory-layout-example.c
# 运行示例程序
./memory-layout-example
# 在程序运行期间，在另一个终端中查看其内存映射
cat /proc/$(pgrep memory-layout-example)/maps

示例程序输出：

进程ID: 12345
程序内存布局示例:
------------------------------
代码段: main函数地址 = 0x400526
数据段: 已初始化全局变量地址 = 0x601030
只读段: 全局常量地址 = 0x400700
BSS段: 未初始化全局变量地址 = 0x601038
堆: 动态分配的变量地址 = 0x1c16010
栈: 局部变量地址 = 0x7ffd3e7bb56c
------------------------------
要查看完整的内存映射，请运行以下命令:
cat /proc/12345/maps
程序将暂停10秒，以便您查看内存映射...

7. 总结

Linux可执行程序的虚拟内存布局是一个复杂而精心设计的系统，它为进程提供了独立的地址空间，实现了内存保护和高效的内存管理。了解这一布局对于理解程序的运行机制、调试内存问题以及优化程序性能都非常重要。

通过合理利用不同的内存区域和内存管理机制，开发者可以编写更高效、更安全的程序。
