华三交接机HCL实验中二层交换的链路聚合 - 详解

目录

• 硬件配置
• 学习知识点
• 网络拓扑图
• 配置步骤
• 相关查看命令

硬件配置：

S5820交换机2台； PC客户端3台，连接两个不同的VLNA(需要4台实现)，现要求两个不同的局域网凭借链路聚合的机制在两台交换机上通讯。

学习知识点：

链路聚合：链路聚合(LinkAggregation)通过将多条以太网物理链路捆绑在一起形成一条以太网逻辑链路，实现增加链路带宽的目的，同时这些捆绑在一起的链路通过相互动态备份，可以有效地提高链路的可靠性。

二层聚合模式：静态聚合（route）、动态聚合（dynamic）聚合负载分担

如果只是单纯的在交换机上添加多条链路，而不启用链路聚合，那其实和一条链路没区别，因为交换机有STP进行防环操作，多条链路会被逻辑阻塞，就留下一条链路进行业务传输而已，所以就有了链路聚合工艺。将多条链路逻辑成一条逻辑链路，STP也就只能看到一条逻辑链路而已，最常用的为二层聚合，三层聚合了解即可。

目的：让交换机实现链路聚合，提高带宽

端口类型解释：

端口分为Route口和Bridge口

Route口为三层口，可端口下直接配置IP

Bridge口为二层口，端口可配置端口类型为Trunk、Access、hybrid等，不可直接配置IP

网络拓扑图：

一、二层

1、配置SW1交换机

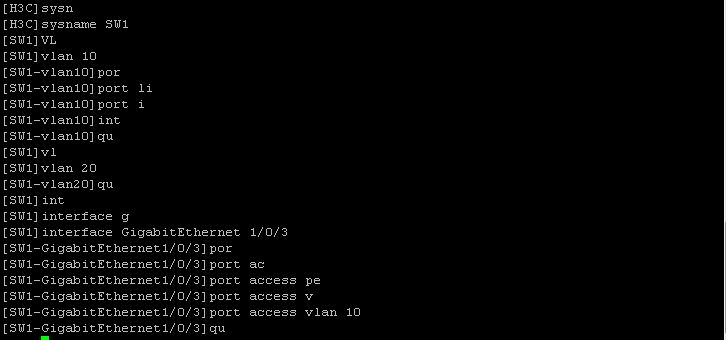

（1）将交换机的名字修改为SW1

创建VLAN 10 20,将3号接口分别设置VLAN10,access通过，因为H3C的交换机默认为access交互模式。

vlan 10

vlan 20

int g1/0/3

port link-TYPE acc

port access vlan 10

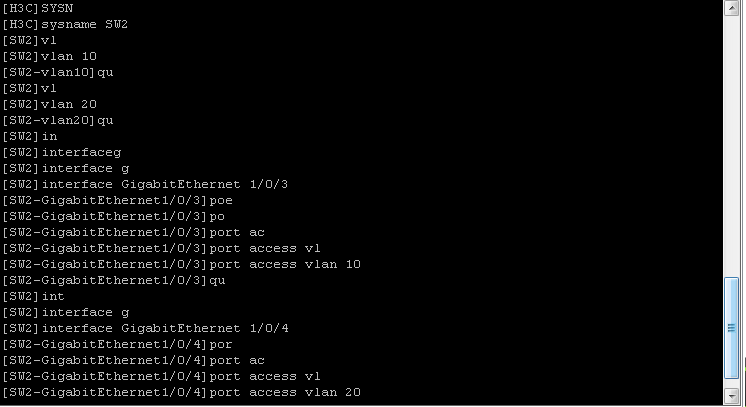

2、配置另外一台交换机SW2

将设备的名字修改为SW2

Sys

Sysname SW2

分别创建VLAN10和VLAN20,

将3号接口配置为VLAN10,将4号接口配置为VLAN20（测试跨VLAN访问IP不变,VLAN隔离不通讯，能够全部换成VLAN20进行测试）

Vlan10

Vlan20

int g1/0/3

port acc vlan 10

int g1/0/4

port acc vlan 20

3、调整链路聚合

配置SW1交换机1、2、5号口为聚合

SW2交换机1、2、5号口为聚合

SW1交换机上配置聚合组

Interfacebridge-aggregation 1 创建并进入二层聚合1

Link-aggregation mode dynamic设置聚合模式为动态聚合模式

link-aggregation load-sharing mode source-mac按照源MAC地址进行聚合负载分担

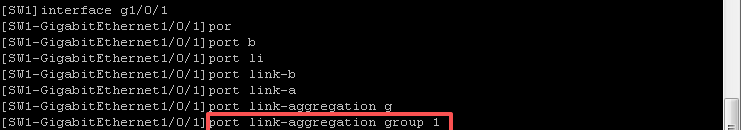

把1号口加入聚合组1

实现聚合访问配备步骤

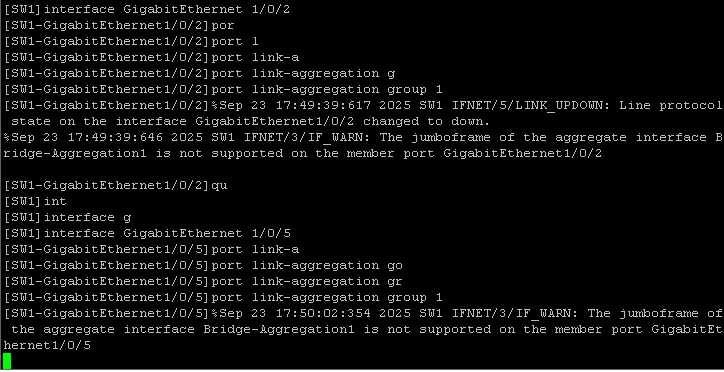

在配置过程中，通过日志告警我们可以看到，成员接口在加入聚合组的过程中状态发生了UP/DOWN，先DOWN、再聚合组成员状态active、最后UP。与此同时，还有STP的状态变化，如果查看配置链路聚合之后的STP状态，能够发现，已经看不到成员接口的状态了，只有聚合接口的状态，为FORWARDING。

int g1/0/1

port link-aggregation group 1

int g1/0/2

port link-aggregation group 1

int g1/0/5

port link-aggregation group 1

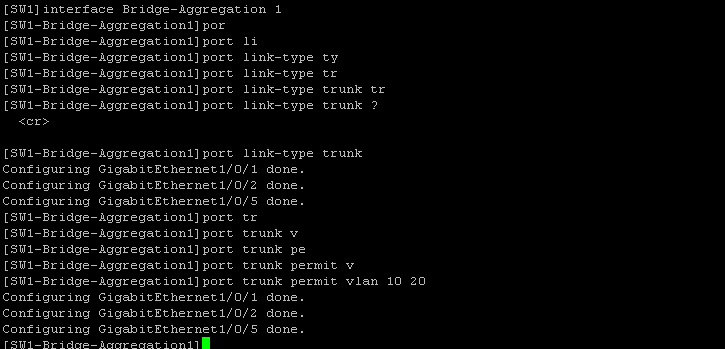

进入到聚合组下配置接口类型为trunk,放通VLAN 10 20通过。

interface Bridge-Aggregation 1

port link-type trunk

port trunk permit vlan 10 20

将SW2交换机将同样的配置进行一遍

配置SW2交换机1、2、5号口为聚合

SW2交换机1、2、5号口为聚合

SW2交换机上配置聚合组

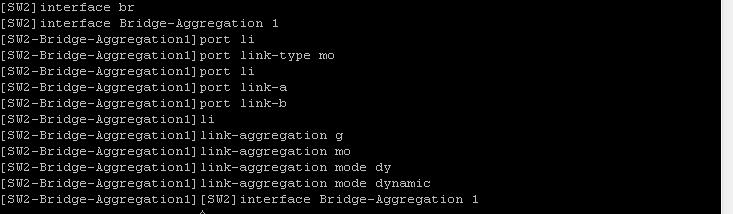

Interface bridge-aggregation 1 创建并进入聚合1

Link-aggregation mode dynamic设置聚合模式为动态聚合模式

link-aggregation load-sharing mode source-mac按照源MAC地址进行聚合负载分担

把1号口加入聚合组1

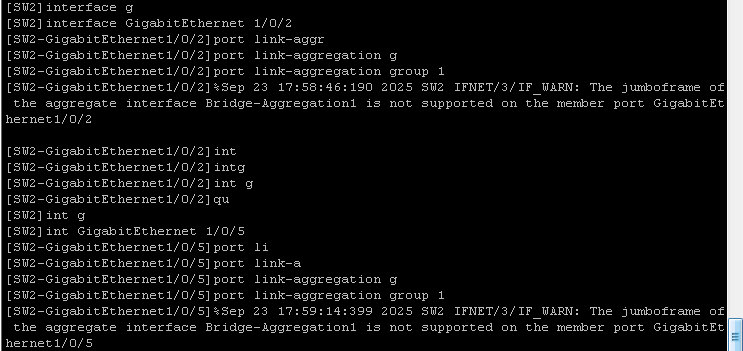

int g1/0/1

port link-aggregation group 1

int g1/0/2

port link-aggregation group 1

int g1/0/5

port link-aggregation group 1

进入到聚合组下安装接口类型为trunk,放通VLAN 10 20经过。

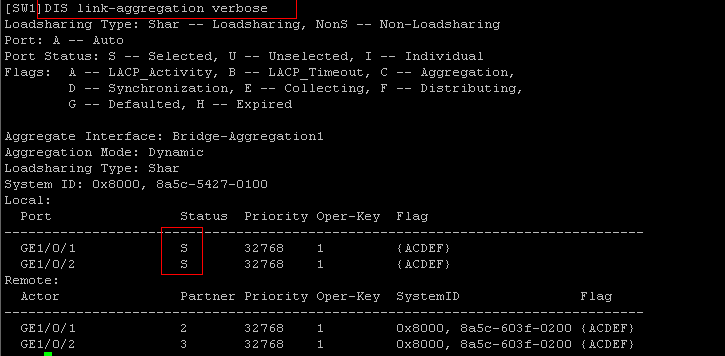

4、查看SW1和SW2所有聚合组的详细信息

display link-aggregation verbose

说明：S表示端口已选中，U表示未选中，动态聚合两端状态需一致。

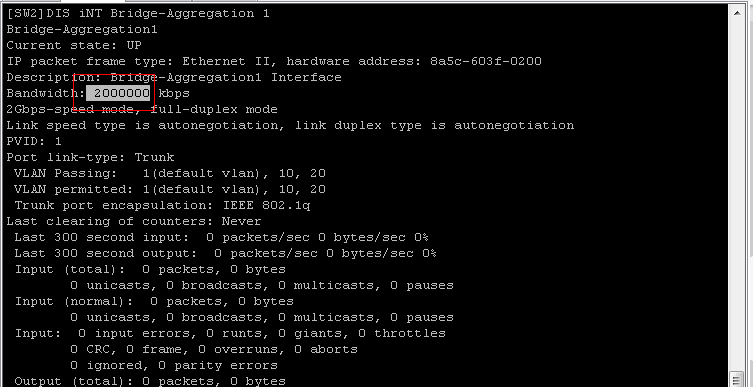

dis interface Bridge-Aggregation 1

每加一个接口速率变大

5、结果检验

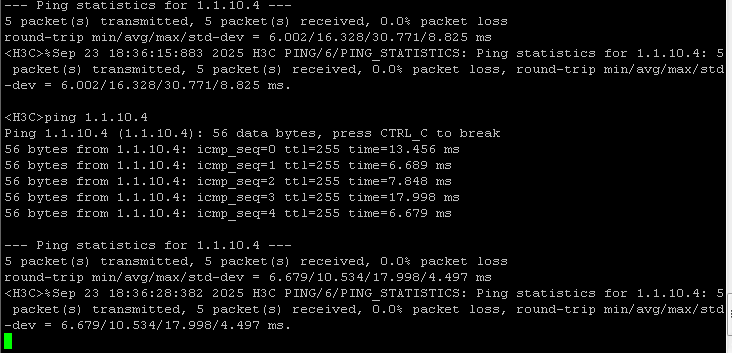

依据PC之间互访ping，保留一条在线，实现业务不中断

使用ping 1.1.10.4 默认为5个包，ping-c 100 1.1.10.4，实现100包。

此时，大家在PC之间发起长ping，然后依次将SW1的GE1/0/1接口和GE1/0/2接口shutdown并undo shutdown，观察一下业务是否中断。因为两台设备是直连的，所以SW2的成员端口状态也会随之发生变化，但业务并未出现中断的情况。

1.1.10.3---1.1.10.4

实现跨Vlan20不通1.1.10.5
