LabVIEW创建随机共振弱信号探测

针对工业设备振动监测、医疗生物电信号采集、环境物联网传感等场景中，弱信号被强噪声掩盖导致检测失效的痛点，开发基于随机共振原理的高精度弱信号检测系统。该系统可完成幅值≤10μV、频率 1Hz-1kHz 的微弱周期信号提取，适用于电机轴承早期故障预警、心电微小波形识别、传感器低功耗信号采集等实际场景，解决传统滤波技术信噪比提升有限的问题。

​

工作原理

随机共振是非线性系统中弱信号、噪声与非线性阈值协同作用的物理现象：当输入信号（弱目标信号 + 强背景噪声）凭借非线性转换模块时，适度强度的噪声可将弱信号 “抬升” 至阈值以上，使输出信号信噪比（SNR）显著提升（而非传统认知中噪声干扰信号）。本系统采用并行随机共振单元架构，无需手动调节噪声强度，通过多单元协同扩展有效噪声适配范围，实现宽噪声谱下的稳定弱信号提取，核心流程如下：

1. 弱信号与环境噪声同步采集，输入非线性转换模块；

2. 并行共振单元对混合信号进行协同处理，噪声能量向信号转移；

3. 通过阈值判决与信号重构，输出提纯后的目标信号；

4. 实时监测输出 SNR，动态优化非线性模块参数。

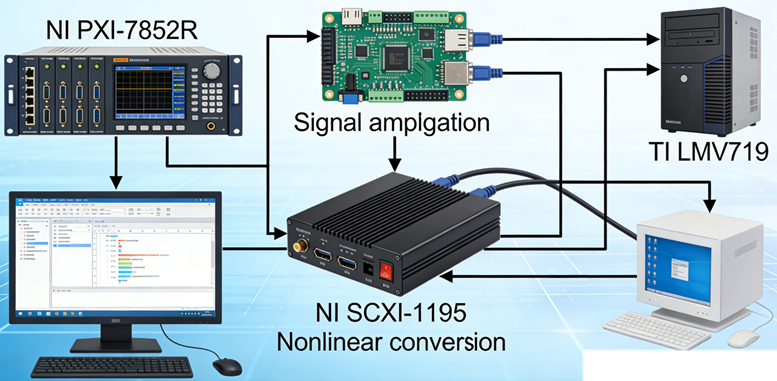

硬件选型及参数

硬件采用模块化设计，核心部件选型围绕 “信号保真采集、稳定非线性转换、高速数据传输” 展开，具体如下：

模块类型	具体型号	核心参数	选型理由及作用
数据采集卡	NI PXI-7852R	采样率 1.25MS/s，16 位精度	兼容 LabVIEW，高采样率捕捉弱信号细节，拥护 FPGA 实时处理
非线性转换模块	TI LMV7219	阈值可调范围 0-50μV，响应时间≤1μs	实现高精度非线性信号转换，适配弱信号阈值抬升需求
信号调理模块	NI SCXI-1125	增益 1000 倍，输入噪声≤0.5μVpp	前置放大弱信号，抑制调理过程中额外噪声污染
噪声适配模块	AD8421	噪声强度可调范围 0-100μVrms	献出适配随机共振的可控噪声源，辅助信号阈值跨越
主控与通信模块	Arduino Uno R3	协助 LabVIEW LINX 通信	控制外围模块协同，低成本实现设备联动与状态反馈
光电探测模块	Hamamatsu H10721-20	光电转化效率 5×10^4 V/W	针对光类弱信号场景，将微弱光信号转化为电信号
数据存储模块	NI PXI-8270	吞吐率 300MB/s，存储容量 1TB	高速同步存储原始数据与处理结果，避免信息丢失
机箱	NI PXIe-1085	总线带宽 10GB/s	保障多模块并行工作时的高速数据传输，降低延迟

LabVIEW作用

LabVIEW 作为图形化编程环境，贯穿框架 “控制 - 采集 - 处理 - 输出” 全流程，核心作用如下：

1. 设备协同控制：通过内置 VISA 库与 NI-DAQmx 驱动，一键适配 PXI、Arduino 等多型号硬件，自动扫描设备地址并建立通信，无需额外构建驱动程序，解决多模块兼容性问题；

2. 实时数据处理：采用 “生产者 - 消费者” 模式，采集 VI 按 1.25MS/s 速率缓存数据，处理 VI 异步调用随机共振算法（通过 DLL 混合编程构建高斯拟合与寻峰运算），避免材料堆积丢失，解调误差控制在 ±0.1μV 内；

3. 参数动态优化：图形化界面实时显示 SNR 曲线，通过 LabVIEW 数学函数库实现非线性模块阈值、噪声强度的自适应调节，无需手动干预；

4. 结果可视化与存储：生成信号时域 / 频域对比图、SNR 变化趋势图，支持 TDMS/Excel 格式数据导出，内置历史数据回放功能，便于故障追溯与算法优化；

5. 报警与扩展：预设 SNR 阈值（≥15dB），低于阈值时触发声光报警；采用 VI 模块化设计，新增传感器类型时仅需开发专用数据处理 VI，扩展周期≤1 周。

问题及解决

1. 数据同步冲突：采样率与处理速率不匹配导致材料堆积，通过 LabVIEW 队列缓存与异步读取机制克服，实时监控队列状态避免溢出；

2. 共振效果不稳定：经过 LabVIEW 实现并行单元参数自适应校准，动态调整各单元阈值与噪声适配系数，SNR 波动控制在 ±1dB 内；

3. 硬件兼容性问题：利用 LabVIEW LINX 工具包与 VISA 通信协议，统一不同厂商模块的通信接口，无需修改底层代码即可替换传感器型号。
