10.边缘检测与形态学运行

核心围绕“从边缘检测原理到工程实现”展开：最初明确边缘是图像灰度值快速突变的区域，由表面法向量/深度/光照/颜色不连续导致，其数学本质对应图像梯度的极值点（梯度方向为边缘法向，梯度幅值为边缘强度）；随后介绍离散边缘算子（Roberts（2×2，定位好但噪声敏感）、Sobel（3×3，抗噪声强但定位稍差）、Laplacian（3×3，线性各向同性但易放大噪声））；针对噪声问题，提出LoG（高斯-拉普拉斯） 和DoG（高斯差分）方案（先平滑再求导，DoG可近似LoG）；重点详解Canny边缘检测器（被认为“最优”，四步流程：①高斯平滑（σ控制尺度）→②梯度幅值/方向计算→③非极大值抑制（边缘细化到单像素）→④双阈值滞后（高阈值启动边缘、低阈值连接间隙，比例1:3或2:3））；最终介绍形态学操作（基础操作：膨胀（扩张边界）、腐蚀（收缩边界），及其对偶性；组合管理：开运算（先腐后膨，去小凸起）、闭运算（先膨后腐，填小间隙），及应用算法如边界提取、区域填充、连通分量提取），为边缘后处理提供软件。

---

思维导图

---

边缘检测基础：定义与数学原理

1. 边缘的本质与成因

• 边缘定义：图像中灰度值发生快速、显著变化物体边界、纹理突变的直观体现。就是的像素区域，
• 核心成因（文档图4-7）：
  • 表面法向量不连续（物体表面朝向变化）；
  • 深度不连续（前景与背景交界）；
  • 光照不连续（阴影、高光）；
  • 颜色/反射率不连续（不同材质交界）。
• 关键特性：理想边缘为“阶跃型”（灰度从B₁突变到B₂），实际边缘受噪声影响呈“平滑阶跃”，需结合平滑操作抑制噪声。

2. 边缘检测的数学理论

• 梯度（Gradient）：
  图像f(x,y)的梯度定义为$\nabla f=\left[\frac{\partial f}{\partial x},\frac{\partial f}{\partial y}\right]$，是边缘检测的核心工具：
  • 梯度方向：θ=arctan(∂f/∂y / ∂f/∂x)，指向灰度增长最快的方向，即边缘的法向；
  • 梯度幅值：$\Vert \nabla f\Vert =\sqrt{(\partial f/\partial x{)}^2+(\partial f/\partial y{)}^2}$，幅值越大，边缘强度越强。
• 拉普拉斯（Laplacian）：
  二阶导数算子，定义为${\nabla }^{2}f=\frac{{\partial }^{2}f}{\partial x^2}+\frac{{\partial }^{2}f}{\partial y^2}$，其零交叉点（灰度从正变负或负变正）对应边缘位置，具有旋转各向同性（对任意方向边缘响应一致）。

离散边缘算子：从理论到离散达成

离散的，需用就是由于数字图像有限差分近似导数，文档介绍三类常用离散算子，对比如下：

算子类型	核尺寸	核示例（以x方向为例）	关键特性	优势	劣势
Roberts算子	2×2	[[-1, 0], [0, 1]]	一阶导数，用对角线差分近似梯度	定位精度高，计算快	抗噪声能力弱，对45°边缘敏感
Sobel算子	3×3	[[-1,0,1], [-2,0,2], [-1,0,1]]	一阶导数，邻域加权平均（中心权重2）	抗噪声能力强，工程常用	定位精度略低于Roberts
Laplacian算子	3×3	[[0,1,0], [1,-4,1], [0,1,0]]	二阶导数，线性各向同性	对边缘方向无偏向	易放大噪声，无边缘方向信息

• 操作逻辑：所有算子均通过“核与图像卷积”实现，卷积结果即为边缘响应（幅值/零交叉点）。

抗噪声边缘检测：LoG与DoG

离散算子直接处理含噪声图像时，易将噪声误判为边缘，文档提出“先平滑再求导”的解决方案：

1. LoG（高斯-拉普拉斯，Laplacian of Gaussian）

• 原理：利用卷积的微分性质，先对图像做高斯平滑（抑制噪声），再做拉普拉斯（提取边缘），即${\nabla }^2(G_{\sigma }\ast f)=G_{\sigma }\ast {\nabla }^{2}f$（$G_{\sigma }$为高斯核，$\sigma$为平滑尺度）。
• 高斯核公式：$G_{\sigma }(x,y)=\frac{1}{2\pi {\sigma }^2}{e}^{-\frac{x^2+y^2}{2{\sigma }^2}}$，$\sigma$越大，平滑越强，边缘越粗。
• 边缘提取：LoG卷积结果的零交叉点即为边缘，需阈值化去除弱零交叉（噪声导致）。

2. DoG（高斯差分，Difference of Gaussians）

• 定义：用两个不同尺度的高斯核平滑图像后相减，即$DoG=G_{{\sigma }_1}-G_{{\sigma }_2}$（${\sigma }_1>{\sigma }_2$）。
• 核心优势：计算量远低于LoG（无需二阶导数），且在工程上可近似LoG（当${\sigma }_1=k{\sigma }_2$，k≈1.6时近似度最高）。
• 边缘提取：与LoG类似，通过DoG结果的零交叉点或局部极值提取边缘。

Canny边缘检测器：“最优”边缘检测方案

J. Canny于1986年提出的检测器，被认为是“最优边缘检测器”，核心满足三大目标：低误差率（少漏检/误检）、高定位性（检测边缘接近真实边缘）、单边缘响应（一个真实边缘对应一个检测点）。

Canny四步流程

1. 步骤1：高斯平滑

   • 操作：用高斯核$G_{\sigma }$与图像卷积，得到平滑图像$S(x,y)=G_{\sigma }\ast f(x,y)$；
   • 作用：抑制高斯噪声，$\sigma$决定尺度（$\sigma =1$像素检测细边缘，$\sigma =3$像素检测粗边缘）。

2. 步骤2：梯度计算

   • 操作：用有限差分近似x/y方向梯度：
     $G_x\approx [S(x,y+1)-S(x,y)+S(x+1,y+1)-S(x+1,y)]/2$，$G_y\approx [S(x,y)-S(x+1,y)+S(x,y+1)-S(x+1,y+1)]/2$；
     计算梯度幅值$G=\sqrt{G_x^2+G_y^2}$和方向$\theta =arctan(G_y/G_x)$（量化为0°、45°、90°、135°四方向）；
   • 作用：将边缘转化为“高幅值区域”，保留边缘强度与方向信息。

3. 步骤3：非极大值抑制（NMS）

   • 操作：沿梯度方向（边缘法向）对比当前像素与邻域像素的梯度幅值，仅保留局部极大值（非极大值像素设为0）；
   • 作用：将“宽边缘脊”细化为单像素宽边缘，提升定位精度。

4. 步骤4：双阈值滞后（Hysteresis Thresholding）

   • 操作：
     • 设高阈值$T_H$和低阈值$T_L$（推荐比例$T_H:T_L=1:3$或$2:3$）；
     • 幅值>$T_H$：强边缘（直接保留，作为边缘种子）；
     • 幅值在$T_L$~ $T_H$：弱边缘（仅保留与强边缘连通的部分）；
     • 幅值<$T_L$：噪声（丢弃）；
   • 作用：连接边缘间隙，去除孤立弱边缘（噪声），提升边缘完整性。

形态学执行：边缘后处理工具

针对二值图像（边缘检测输出），文档介绍形态学基本操作及应用算法，核心是“结构元素（B）对图像（A）的变换”。

1. 基础操作定义与性质

操作名称	数学定义	核心作用	关键性质
膨胀（Dilation）	$ A⊕B = {z , (\hat{B})_z ∩ A ≠ ∅}（\hat{B}为B反射）$	扩张物体边界，填补小间隙	1. 交换律：A⊕B=B⊕A； 2. 结合律：(A⊕B)⊕C=A⊕(B⊕C)
腐蚀（Erosion）	$ A⊖B = {z , B_z ⊆ A}（B_z为B平移z）$	收缩物体边界，去除小凸起	1. 对偶性：$(A\ominus B{)}^c=A^c\oplus \hat{B}$； 2. 单调性：A⊂C→A⊖B⊂C⊖B
开运算（Opening）	$A\circ B=(A\ominus B)\oplus B$	先腐蚀再膨胀，去除小凸起、断窄连接	1. A∘B⊂A； 2. 对噪声鲁棒
闭运算（Closing）	$A\cdot B=(A\oplus B)\ominus B$	先膨胀再腐蚀，填补小间隙、去除小holes	1. A⊂A·B； 2. 平滑物体轮廓

2. 典型应用算法

• 边界提取：$\beta (A)=A-(A\ominus B)$，用腐蚀后的图像与原图求差，得到物体边界；
• 区域填充：已知种子点X₀，迭代$X_k=(X_{k-1}\oplus B)\cap A^c$，直到X_k收敛，填充A中的空洞；
• 连通分量提取：已知种子点X₀（属于某连通分量），迭代$X_k=(X_{k-1}\oplus B)\cap A$，直到X_k收敛，提取A中所有与X₀连通的像素；
• 击中-击不中变换：$A⊛B=(A\ominus B_1)\cap (A^c\ominus B_2)$（B₁为目标结构，B₂为背景结构），用于特定形状（如角点、线段）的检测。

---

边缘检测的数学本质是“梯度极值”，请解释梯度与边缘的关系，并对比Roberts、Sobel、Laplacian三种离散算子的核心差异（从核尺寸、抗噪声能力、定位精度角度）。

1. 梯度与边缘的关系：
   边缘是图像灰度快捷突变的区域，数学上对应灰度函数的“一阶导数极值”——梯度幅值$\Vert \nabla f\Vert$的峰值位置即为边缘，梯度方向$\theta$与边缘方向垂直（沿边缘法向）。例如，阶跃型边缘的梯度幅值在突变处最大，拉普拉斯（二阶导数）的零交叉点恰好对应该突变位置，二者均为边缘定位的核心依据。

2. 三种离散算子对比：

对比维度	Roberts算子（一阶）	Sobel算子（一阶）	Laplacian算子（二阶）
核尺寸	2×2	3×3	3×3
抗噪声能力	弱（仅用2×2邻域，未加权）	强（3×3邻域加权，中心权重2，平滑效果好）	弱（二阶导数放大噪声）
定位精度	高（对角线差分，对边缘位置敏感）	中（加权导致边缘轻微偏移）	中（零交叉点定位较准，但受噪声干扰）
边缘方向信息	无（仅输出幅值）	有（可计算梯度方向）	无（仅输出零交叉）
适用场景	低噪声、需高精度定位的场景	通用场景（如工业检测）	需各向同性边缘响应的场景

为何Canny边缘检测器被称为“最优”？其四步流程中“非极大值抑制”和“双阈值滞后”分别解决了传统算子的哪些问题？

1. Canny“最优”的原因：
   Canny检测器通过数学推导，满足边缘检测的三大核心目标（文档46-47页）：

   • 低误差率：先高斯平滑抑制噪声，减少“漏检真实边缘”和“误检噪声”；
   • 高定位性：非极大值抑制将边缘细化到单像素，确保检测边缘与真实边缘的距离最小；
   • 单边缘响应：双阈值滞后仅保留与强边缘连通的弱边缘，避免同一真实边缘被多次检测（传统算子常出现“边缘脊宽”问题）。

2. 关键步骤的作用：

   • 非极大值抑制（NMS）：解决传统算子（如Sobel）输出“宽边缘脊”的问题——沿梯度方向（边缘法向）对比邻域幅值，仅保留局部极大值，将$边缘从多像素宽细化为1像素宽，显著提升定位精度；
   • 双阈值滞后：解决传统单阈值的“边缘断裂”和“噪声残留”问题——高阈值（如$T_H$=100）保留强边缘（无噪声），低阈值（如$T_L$=33）通过“连通性判断”连接强边缘间隙，同时丢弃孤立弱边缘（噪声），确保边缘的完整性与纯净度。

基础，请定义二者的数学表达式，解释其“对偶性”的含义，并说明开运算（A∘B）和闭运算（A·B）的核心应用场景（各举1个工程实例）。就是形态学操作中“膨胀”与“腐蚀”

1. 膨胀与腐蚀的定义：

   • 膨胀（A⊕B）：$A\oplus B=\{z|(\hat{B}{)}_z\cap A\ne \varnothing \}$，其中$\hat{B}$是结构元素B关于原点的反射，$B_z$是B平移z后的集合。本质是“用B扩张A的边界”，例如二值图像中，物体的像素会向周围邻域扩展，填补小间隙。
   • 腐蚀（A⊖B）：$A\ominus B=\{z|B_z\subseteq A\}$，本质是“用B收缩A的边界”，例如二值图像中，物体边缘的孤立小像素（噪声）会被移除，小凸起消失。

2. 对偶性含义：
   膨胀与腐蚀关于“集合补运算”对偶，即$(A\ominus B{)}^c=A^c\oplus \hat{B}$（A^c是A的补集，$\hat{B}$是B的反射）。例如，“腐蚀A”的补集等于“膨胀A的补集”，该性质可简化形态学操作的计算（如用膨胀实现腐蚀的补运算）。

3. 开/闭运算的应用场景：

   • 开运算（A∘B=(A⊖B)⊕B）：先腐蚀去除小凸起，再膨胀恢复物体主体，核心用于“去除图像中的小噪声块”。例如，工业检测中，金属表面图像的小杂质（小白色块）可借助开运算去除，同时保留金属的整体轮廓。
   • 闭运算（A·B=(A⊕B)⊖B）：先膨胀填补小间隙，再腐蚀恢复物体主体，核心用于“连接断裂的边缘或轮廓”。例如，手写文字识别中，笔画断裂的字符（如“0”的缺口）可通过闭运算填补，确保字符完整，提升识别率。

---

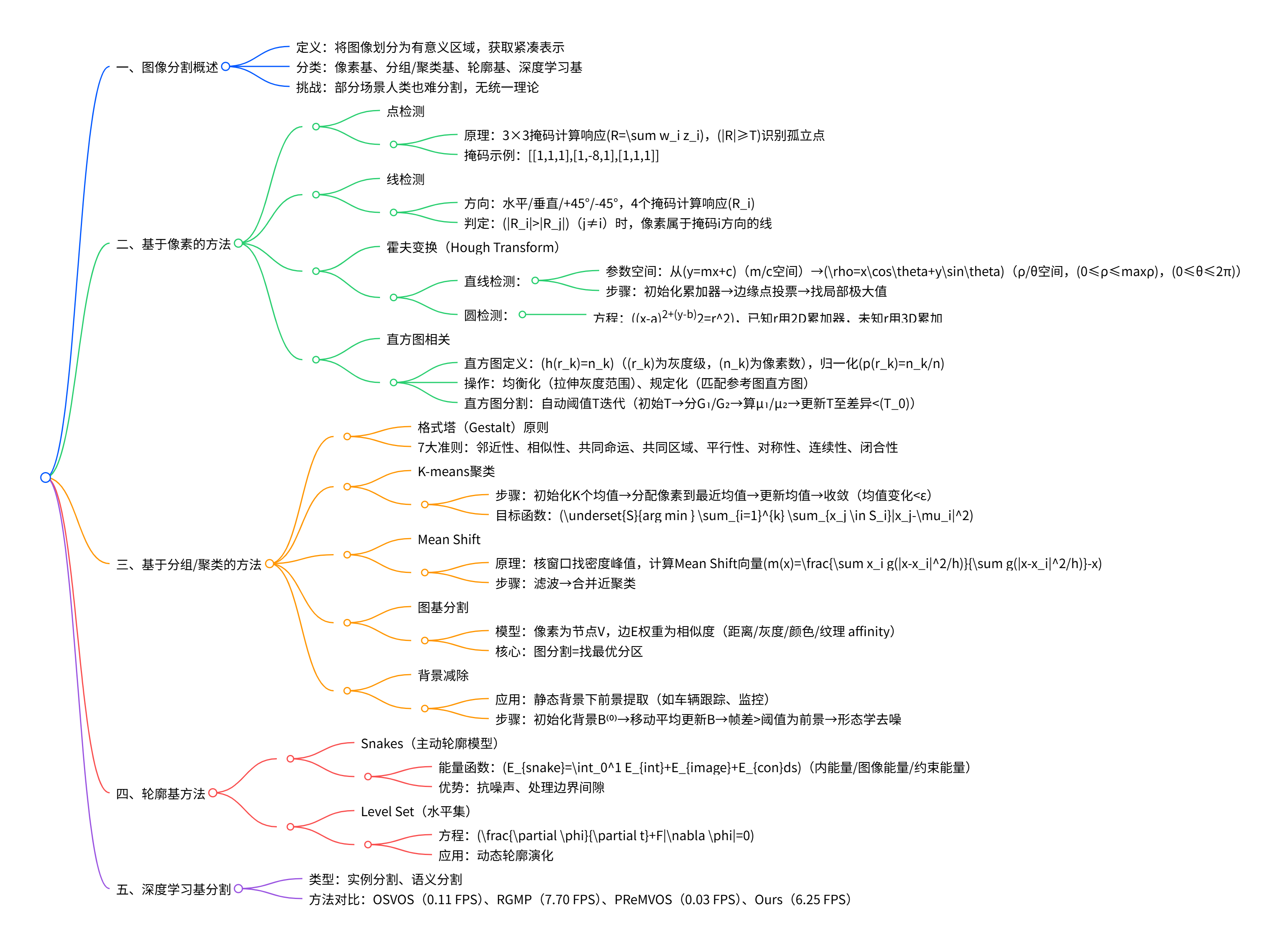

11.图像分割

核心将分割方法分为基于像素的方法、基于分组/聚类的方式、轮廓基方法及深度学习基方法四大类：基于像素的方法包括点检测（用3×3掩码计算响应值$|R|\ge T$）、线检测（4个方向掩码对比响应值）、霍夫变换（直线检测用$\rho =x\cos \theta +y\sin \theta$参数空间，圆检测用3D累加器）、直方图分割（自动阈值迭代步骤：初始T→分G₁/G₂→算μ₁/μ₂→更新T至收敛）；基于分组/聚类的方法以格式塔原则（邻近性、相似性等7大准则）为基础，涵盖K-means聚类（迭代分配-更新均值至收敛，需预设K）、Mean Shift（凭借核窗口找密度峰值，单参数窗口大小）、图基分割（像素为节点，边权重为相似度）、背景减除（移动平均更新背景，阈值差分提取前景）；轮廓基方法包括Snakes（主动轮廓模型）（内/外能量驱动轮廓变形）和Level Set（水平集方程$\frac{\partial \varphi }{\partial t}+F|\nabla \varphi |=0$）；最终提及深度学习基分割（实例分割、语义分割，如OSVOS、RGMP等办法），并利用实例验证各方法效果。

---

思维导图

---

图像分割概述

1. 核心目标：将图像从像素阵列转化为有意义的区域/轮廓表示，提取关键语义信息（如物体边界、前景目标），实现图像的“紧凑表达”。
2. 方法分类：文档将分割方法分为四大类——基于像素的方法、基于分组/聚类的方法、轮廓基途径、深度学习基方法，无统一通用理论，需根据场景选择。
3. 挑战：部分复杂场景（如纹理模糊、遮挡）即使人类也难以准确分割，需结合先验知识或多方法融合。

基于像素的方法（Pixel-based Methods）

该类方法通过单个像素或局部邻域的灰度/响应值实现分割，核心是“像素级特征判断”。

1. 点检测（Point Detection）

• 原理：用3×3掩码计算像素响应值$R={\sum }_{i=1}^9{w}_i{z}_i$（$w_i$为掩码系数，$z_i$为邻域像素值），当$|R|\ge T$（T为非负阈值，通常取最大绝对响应的90%）时，判定为孤立点。
• 典型掩码：用于检测孤立亮点/暗点的掩码为$\left[\begin{array}{ccc}1& 1& 1\\ 1& -8& 1\\ 1& 1& 1\end{array}\right]$，通过中心像素与邻域的差值放大孤立点响应。

2. 线检测（Line Detection）

• 原理：设计4个方向（水平、垂直、+45°、-45°）的3×3掩码，计算每个像素在4个方向的响应$R_1$~$R_4$，若$|R_i|>|R_j|$（∀j≠i），则像素属于掩码i对应的线方向。
• 典型掩码：

  线方向	掩码示例
  水平	[[-1,-1,2],[-1,-1,2],[-1,-1,2]]
  垂直	[[-1,-1,-1],[2,2,2],[-1,-1,-1]]
  +45°	[[-1,2,-1],[-1,2,-1],[-1,2,-1]]
  -45°	[[2,-1,-1],[-1,2,-1],[-1,-1,2]]

• 实例：对金属线键合图像用-45°掩码处理，阈值化后可提取-45°方向的导线。

3. 霍夫变换（Hough Transform）

• 核心思想：将图像空间的“点”映射到参数空间的“曲线”，通过“投票”找参数空间的局部极大值，实现直线/圆等几何形状的检测，适用于边缘不连通、部分遮挡的场景。

（1）直线检测

• 参数空间转换：
  • 原始直线方程$y=mx+c$存在m→±∞的问题（垂直直线），优化为极坐标形式：$\mathbf{\rho }=\mathbf{x}\cos \mathbf{\theta }+\mathbf{y}\sin \mathbf{\theta }$，其中$\rho$为原点到直线的垂直距离，$\theta$为垂线与X轴的夹角（$0\le \theta \le 2\pi$，$0\le \rho \le max\rho$）。
• 步骤：
  1. 初始化$H(\theta ,\rho )$累加器数组为0；
  2. 对每个边缘点$(x,y)$，遍历$\theta \in [-90°,180°]$，计算$\rho =x\cos \theta +y\sin \theta$，令$H(\theta ,\rho )=H(\theta ,\rho )+1$；
  3. 寻找$H(\theta ,\rho )$的局部极大值，对应图像空间的直线（$\rho =x\cos \theta +y\sin \theta$）。
• 难点：累加器单元格大小需平衡精度与计算量（太大合并不同直线，太小漏检）。

（2）圆检测

• 方程：圆的一般方程为$(\mathbf{x}-\mathbf{a}{)}^2+(\mathbf{y}-\mathbf{b}{)}^2={\mathbf{r}}^2$（$(a,b)$为圆心，r为半径）。
• 累加器设计：
  • 已知r：2D累加器$A(a,b)$，边缘点$(x,y)$对$(a=x\pm \sqrt{r^2-(y-b{)}^2},b)$投票；
  • 未知r：3D累加器$A(a,b,r)$，遍历可能的r值，计算对应$(a,b)$并投票。
• 实例：检测硬币图像，需为不同尺寸的硬币（便士、25美分）设计单独累加器。

4. 直方图相关方法

• 直方图定义：灰度直方图$h(r_k)=n_k$（$r_k\in [0,L-1]$为灰度级，$n_k$为该灰度级的像素数），归一化直方图$p(r_k)=n_k/n$（n为总像素数，$\sum p(r_k)=1$）。
• 常见操作：

  操作类型	目的	关键步骤
  直方图均衡化	拉伸灰度范围，提升对比度	计算累积分布函数$s_k={\sum }_{j=0}^{k}p(r_j)$，映射灰度级
  直方图规定化	使输入图直方图匹配参考图	计算输入与参考图的累积分布，建立灰度映射关系
  直方图分割	用阈值T分割前景与背景	自动阈值迭代： 1. 初始T； 2.分G₁（>T）/G₂（≤T）； 3.算μ₁/μ₂； 4. 更新$T=({\mu }_1+{\mu }_2)/2$； 5.收敛（abs$(T_{new}-T_{old})<T_0$）

基于分组/聚类的方法（Grouping/Clustering-based Methods）

该类办法基于“像素相似性”或“人类视觉分组准则”，将像素聚为有意义的簇，核心是“全局/局部相似性聚类”。

1. 格式塔（Gestalt）原则

• 核心思想：人类视觉框架会根据“整体大于部分之和”的原则分组，文档提出7大准则：

  准则名称	描述	示例
  邻近性	距离近的像素倾向于分组	电梯按钮与标签的邻近分组
  相似性	灰度/颜色/纹理相似的像素倾向于分组	同色像素聚为同一区域
  共同命运	运动一致的像素倾向于分组	同一物体的像素同步移动
  共同区域	同一闭合区域内的像素倾向于分组	矩形框内的像素聚为一组
  平行性	平行的曲线/像素倾向于分组	平行的导线聚为一组
  对称性	对称的像素/曲线倾向于分组	对称的物体轮廓聚为一组
  连续性	连续的曲线/像素倾向于分组	断裂但连续的边缘聚为一条线

2. K-means聚类

• 原理：通过迭代最小化“簇内误差平方和”，将像素分为K个簇。
• 步骤：
  1. 初始化K个簇中心${\mu }_1,{\mu }_2,...,{\mu }_K$（随机或按距离选择）；
  2. 分配：将每个像素$x_j$分配到最近的簇中心${\mu }_i$（距离用欧氏距离）；
  3. 更新：重新计算每个簇的均值${\mu }_i=\frac{1}{|S_i|}{\sum }_{x_j\in S_i}{x}_j$（$S_i$为第i个簇的像素集）；
  4. 收敛：若所有簇中心的变化量<ε，停止；否则重复步骤2-3。
• 优缺点：

  优点	缺点
  简单快速，收敛到局部最小值	需预设K值，对初始化敏感
  适用于球形簇数据	对离群点敏感，仅处理球形簇

3. Mean Shift（均值漂移）

• 原理：通过核窗口（如高斯核）计算“均值漂移向量”，将窗口移动到密度峰值处，实现自适应聚类（无需预设簇数）。
• 关键公式：Mean Shift向量
  $$\mathbf{m}(\mathbf{x})=\frac{{\sum }_{\mathbf{i}=1}^{\mathbf{n}}{\mathbf{x}}_{\mathbf{i}}\mathbf{g}\left(\frac{\Vert \mathbf{x}-{\mathbf{x}}_{\mathbf{i}}{\Vert }^2}{\mathbf{h}}\right)}{{\sum }_{\mathbf{i}=1}^{\mathbf{n}}\mathbf{g}\left(\frac{\Vert \mathbf{x}-{\mathbf{x}}_{\mathbf{i}}{\Vert }^2}{\mathbf{h}}\right)}-\mathbf{x}$$
  其中$g(x)=-k^{\prime }(x)$（k为核函数），h为窗口大小（唯一参数）。
• 步骤：
  1. 对每个像素初始化核窗口；
  2. 计算Mean Shift向量，移动窗口至新中心；
  3. 重复步骤2至窗口中心收敛；
  4. 合并距离<窗口大小的簇。
• 优缺点：

  优点	缺点
  无需预设簇数，对离群点鲁棒	计算量大，随特征维度增加性能下降
  可处理非球形簇	窗口大小影响结果，需手动调整

4. 图基分割（Graph-based Segmentation）

• 模型：将图像视为无向图$G=(V,E)$，其中：
  • 节点V：每个像素为一个节点；
  • 边E：任意两像素间有边，权重为“相似度（Affinity）”。
• 相似度计算：
  • 距离相似度：$aff(x,y)=exp\left(-\frac{(x-y{)}^T(x-y)}{2{\sigma }_d^2}\right)$；
  • 灰度相似度：$aff(x,y)=exp\left(-\frac{(I(x)-I(y){)}^T(I(x)-I(y))}{2{\sigma }_I^2}\right)$；
  • 颜色/纹理相似度：类似灰度，替换特征为RGB值或纹理特征。
• 核心：利用图分区算法（如最小割/最大流）将图分为多个子图，使子图内相似度高、子图间相似度低。

5. 背景减除（Background Subtraction）

• 应用场景：静态背景下提取前景（如监控中的行人、道路上的车辆）。
• 步骤：
  1. 初始化背景模型$B^{(0)}$（如第一帧图像）；
  2. 帧更新：用移动平均更新背景$B^{(t)}=w_a{B}^{(t-1)}+w_c{F}^{(t)}$（$w_a$为背景权重，$w_c$为当前帧权重）；
  3. 前景提取：计算帧差$|F^{(t)}-B^{(t)}|$，大于阈值的像素为前景；
  4. 后处理：用形态学操作（膨胀/腐蚀）去除噪声。
• 实例：对儿童在沙发上玩耍的序列帧，用平均背景法提取儿童（前景），阈值越大，前景越纯净但可能丢失细节。

轮廓基方法（Contour-based Methods）

“能量驱动轮廓变形”。就是该类方法利用“动态轮廓”演化逼近物体边界，核心

1. Snakes（主动轮廓模型）

• 定义：又称“可变形轮廓”，借助能量函数最小化驱动轮廓贴合物体边界。
• 能量函数：
  $${\mathbf{E}}_{\mathbf{snake}}={\int }_0^1{\mathbf{E}}_{\mathbf{int}}(\mathbf{V}(\mathbf{s}))+{\mathbf{E}}_{\mathbf{image}}(\mathbf{V}(\mathbf{s}))+{\mathbf{E}}_{\mathbf{con}}(\mathbf{V}(\mathbf{s}))\mathbf{ds}$$
  • $E_{int}$：内能量，控制轮廓平滑度（如长度能量$\sum (\partial x/\partial s{)}^2+(\partial y/\partial s{)}^2$、弯曲能量）；
  • $E_{image}$：图像能量，由图像梯度/边缘信息驱动（梯度大处能量小，吸引轮廓）；
  • $E_{con}$：约束能量，手动引导轮廓（如外力吸引至目标区域）。
• 优势：抗噪声、处理边界间隙，适用于医学图像分割（如CT/MRI图像）。

2. Level Set（水平集）

• 原理：将2D轮廓嵌入3D水平集函数$\varphi (x,y,t)$，通过水平集方程控制轮廓演化。
• 核心方程：$\frac{\partial \mathbf{\varphi }}{\partial \mathbf{t}}+\mathbf{F}|\nabla \mathbf{\varphi }|=0$，其中F为速度函数（控制轮廓膨胀/收缩），$|\nabla \varphi |$为梯度模（保持轮廓平滑）。
• 优势：可处理轮廓拓扑变化（如合并/分裂），适用于动态物体分割。

深度学习基分割（Deep Learning-based Segmentation）

• 类型：
  • 语义分割：将每个像素分类为语义类别（如“人”“车”“背景”）；
  • 实例分割：在语义分割基础上区分同一类别的不同个体。
• 方法对比：文档给出实时性对比，RGMP（7.70 FPS）和Ours（6.25 FPS）实时性优于OSVOS（0.11 FPS）和PReMVOS（0.03 FPS）。

---

霍夫变换检测直线时，为何要将参数空间从“y=mx+c”改为“ρ=xcosθ+ysinθ”？请结合参数范围与计算复杂度说明。

选择“ρ-θ空间”而非“m-c空间”的核心原因是解决“垂直直线参数发散”和“计算复杂度过高”的问题，具体如下：

1. 参数范围问题：
   • 原方程$y=mx+c$中，斜率m的范围是$[-\infty ,+\infty ]$（垂直直线时m→±∞），导致参数空间无限大，无法构建有限大小的累加器数组；
   • 极坐标方程$\rho =x\cos \theta +y\sin \theta$中，ρ为原点到直线的垂直距离（范围$[0,max\rho ]$，maxρ为图像对角线长度），θ为垂线与X轴的夹角（范围$[0,2\pi ]$），参数空间有限，可构建固定大小的累加器（如θ取180个档位，ρ取200个档位），计算可控。
2. 计算复杂度问题：
   • m-c空间的无限性导致累加器无法初始化，需处理“无限大”参数，工程上不可行；
   • ρ-θ空间的有限性使累加器大小固定（如180×200=36000个单元格），每个边缘点仅需遍历θ的180个档位计算ρ，投票过程复杂度为O(N×180)（N为边缘点数），工程上易实现。
     综上，ρ-θ空间通过“有限参数范围”解决了垂直直线的参数发散难题，同时降低了计算复杂度，是霍夫直线检测的工程首选。

K-means与Mean Shift作为两种常用聚类方法，在“簇数预设”“簇形状适应性”“离群点鲁棒性”三个维度有何核心差异？这些差异如何影响它们的分割场景选择？

两种办法在核心维度的差异及场景选择如下表所示：

对比维度	K-means聚类	Mean Shift聚类
簇数预设	需手动预设K值（如K=3表示分3类）	无需预设簇数，经过窗口大小h自适应聚类
簇形状适应性	仅适用于球形簇（基于欧氏距离，假设簇内内容呈球形分布）	适用于任意形状簇（基于密度峰值，可处理非球形、非凸簇）
离群点鲁棒性	弱（离群点会显著拉偏簇中心，影响聚类结果）	强（离群点所在区域密度低，不会形成独立簇，自动被忽略）

场景选择影响：

1. K-means适用于“簇形状规则、离群点少、已知大致簇数”的场景，如：
   • 简单图像的前景-背景-中间调分割（K=3）；
   • 工业产品的表面缺陷分割（缺陷与背景呈球形分布）。
2. Mean Shift适用于“簇形状不规则、离群点多、未知簇数”的场景，如：
   • 自然图像的纹理分割（如森林中树木、草地、天空的非球形簇）；
   • 医学图像的器官分割（器官轮廓不规则，含噪声离群点）。

格式塔原则中的“邻近性”和“相似性”在图像分割中如何具体应用？请结合文档中的电梯按钮案例和灰度图像分割案例说明。

格式塔的“邻近性”和“相似性”原则是人类视觉分组的核心，在分割中通过“像素距离”和“特征相似性”实现分组，具体应用如下：

1. 邻近性原则的应用：

   • 核心逻辑：距离越近的像素/区域，越倾向于被分为同一组，解决“模糊分组”难题；
   • 文档案例（电梯按钮）：
     原电梯按钮布局中，按钮与标签的距离相近且无明确分隔，导致用户易按错（如按钮“3”与标签“4”误分组）；
     当在按钮与标签间添加分隔线后，邻近性被明确：按钮与同一分隔线内的标签距离更近，被正确分组，误按率降低。
   • 分割应用：在交通标志图像中，标志内部的像素距离近，被分为同一组，与背景（距离远）区分开。

2. 相似性原则的应用：

   • 核心逻辑：灰度/颜色/纹理相似的像素，越倾向于被分为同一组，解除“特征一致区域的提取”问题；
   • 灰度图像案例：
     对含“白墙-灰桌-黑椅”的室内图像，相似性原则通过灰度值分组：
     • 灰度值∈[200,255]的像素（白墙）聚为一组；
     • 灰度值∈[100,150]的像素（灰桌）聚为一组；
     • 灰度值∈[0,50]的像素（黑椅）聚为一组；
       最终实现墙、桌、椅的分割。
   • 彩色图像扩展：在RGB图像中，相似性原则利用RGB值的欧氏距离分组（如红色苹果的RGB值相似，被分为同一组）。

综上，邻近性原则解决“空间位置关联”的分组，相似性原则解决“特征属性关联”的分组，二者结合可实现更符合人类视觉的分割结果。

---

12.彩色视觉

首先介绍彩色成像手艺的四种构建方式（场时序、多芯片、色彩滤镜阵列如Bayer模式、Foveon X3传感器，其中Foveon X3借助三层CMOS建立每个像素捕捉RGB三通道）；其次阐述颜色基础，包括电磁波光谱（可见光400-700nm）、加性颜色混合（RGB混合成白光，适用于显示器）与减性颜色混合（CMY混合成黑色，适用于印刷）；接着讲解颜色匹配实验（通过调整三原色权重匹配测试光，推导颜色匹配函数）及标准颜色空间（线性空间如RGB、CIE XYZ，非线性空间如CIE LAB（感知均匀）、HSV（直观调色））；最后介绍环境对颜色感知的影响（色适应、同化作用、后像）及颜色的实际应用（基于颜色的图像检索（CBIR）、皮肤检测、目标跟踪），并布置作业要求用C/C++实现皮肤检测算法。

---

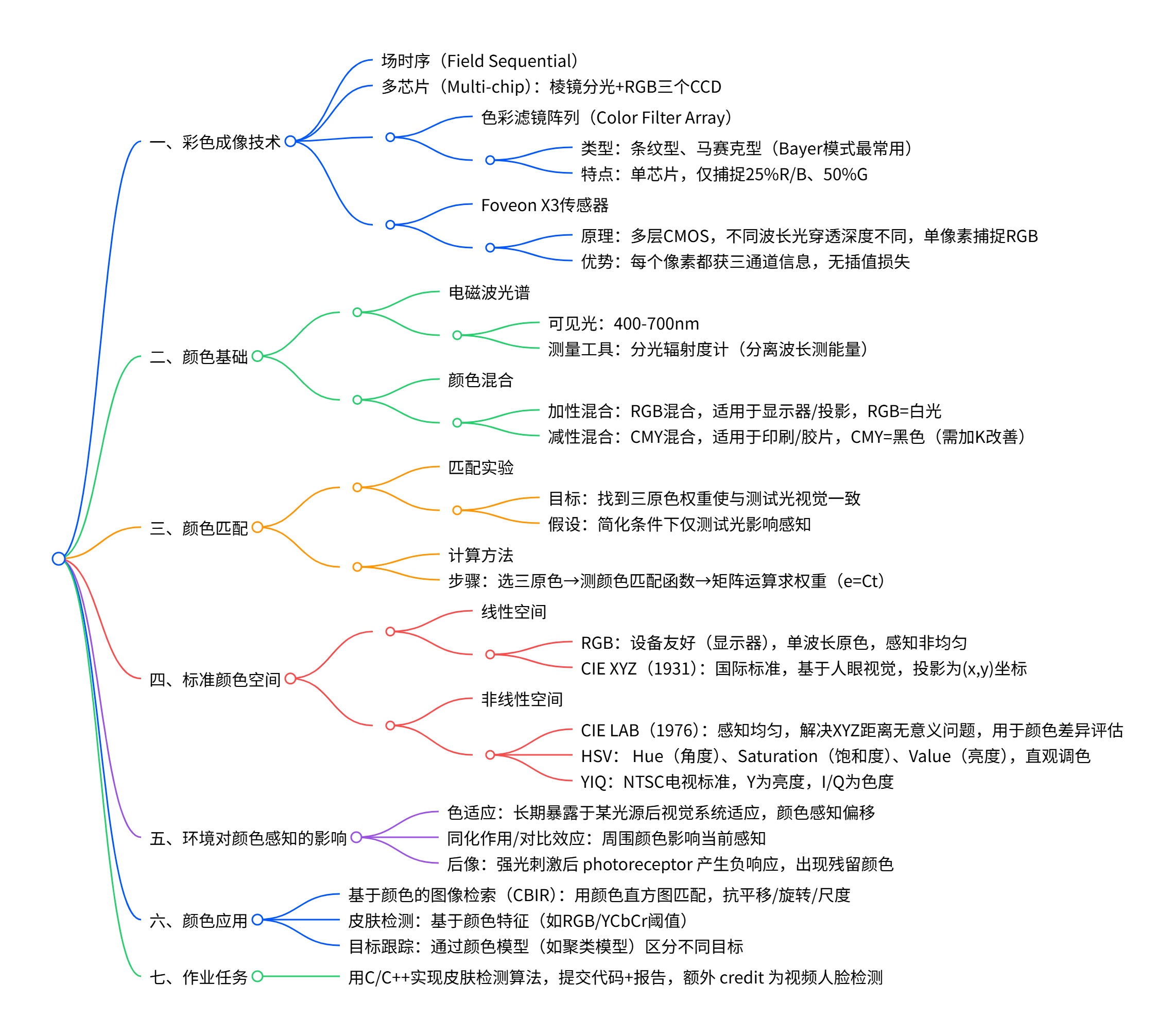

思维导图

---

彩色成像科技

彩色成像通过不同硬件方案达成RGB三通道信息捕捉，四种核心技术对比如下：

技术类型	核心原理	关键特点	应用场景
场时序（Field Sequential）	按时间顺序切换RGB光源/滤镜，单传感器分时捕捉	结构简单，易出现色彩串扰	早期彩色相机
多芯片（Multi-chip）	镜头→棱镜分光（按波长）→RGB三个CCD分别接收	色彩还原准，无插值，体积大、成本高	专业摄影设备（如单反）
色彩滤镜阵列（CFA）	单芯片表面覆盖RGB滤镜马赛克（如Bayer模式）	常用Bayer模式（2G:1R:1B），仅25%R/B、50%G	消费级相机、手机摄像头
Foveon X3传感器	三层CMOS传感器，不同波长光穿透深度不同（红深、绿中、蓝浅）	每个像素直接捕捉RGB三通道，无插值损失	专业级相机（如Sigma相机）

光谱与颜色混合

1. 光谱基础

   • 电磁波光谱中可见光范围400-700nm，测量工具为分光辐射度计（分离波长并测量各波长能量）；
   • 光源光谱示例：红宝石激光（单波长）、钨丝灯（连续光谱）、日光（宽光谱）。

2. 颜色混合类型

混合类型	核心原理	原色组合	混合结果	应用场景
加性混合	不同波长光叠加，能量相加	R（红）、G（绿）、B（蓝）	RGB=白光，R+G=黄，G+B=青，R+B=品红	显示器、投影仪、LED屏幕
减性混合	颜料吸收特定波长，反射剩余波长，能量相减	C（青）、M（品红）、Y（黄）	CMY=黑色（理论），实际需加K（黑）弥补色彩偏差	印刷、胶片、颜料调色

颜色匹配

1. 颜色匹配实验

   • 目标：确定三原色（ primaries ）的权重，使与测试光的视觉效果一致；
   • 实验设计：双分区屏幕，一侧为测试光，另一侧为可调强度的三原色，观察者调整权重至视觉匹配；
   • 关键现象：部分测试光需“负权重”（将某原色加入测试光侧才能匹配）。

2. 颜色匹配计算

   • 步骤1：选择三原色（如645.2nm红、525.3nm绿、444.4nm蓝）；
   • 步骤2：测量颜色匹配函数$c_1({\lambda }_i),c_2({\lambda }_i),c_3({\lambda }_i)$（单位波长测试光的三原色权重）；
   • 步骤3：对任意光谱信号$t(\lambda )$，通过矩阵运算求权重：$\left[\begin{array}{c}{e}_1\\ e_2\\ e_3\end{array}\right]=\left[\begin{array}{ccc}{c}_1({\lambda }_1)& \cdots & c_1({\lambda }_N)\\ c_2({\lambda }_1)& \cdots & c_2({\lambda }_N)\\ c_3({\lambda }_1)& \cdots & c_3({\lambda }_N)\end{array}\right]\left[\begin{array}{c}t({\lambda }_1)\\ ⋮\\ t({\lambda }_N)\end{array}\right]$，即$e=Ct$。

标准颜色空间

颜色空间用于数值化表示颜色，分为线性与非线性两类，核心参数对比如下：

颜色空间	类型	核心特点	关键参数/标准	应用场景
RGB	线性	设备友好，基于单波长原色，感知非均匀	R(0-255)、G(0-255)、B(0-255)	显示器、相机、数字图像存储
CIE XYZ	线性	1931年CIE制定，基于人眼视觉，国际标准	X、Y、Z（三刺激值），投影(x=X/(X+Y+Z),y=Y/(X+Y+Z))	颜色标准化、跨设备转换
CIE LAB	非线性	1976年制定，感知均匀（相同距离对应相同视觉差异）	L（亮度）、a（红绿）、b（黄蓝）	颜色差异评估、印刷调色
HSV	非线性	直观符合人类调色习惯，H编码为角度	H(0-360°)、S(0-1)、V(0-1)	图像编辑（如PS调色）
YIQ	非线性	NTSC电视标准，分离亮度（Y）与色度（I/Q）	Y（亮度）、I（橙蓝）、Q（绿紫）	电视广播、视频压缩

• 关键补充：CIE XYZ存在感知非均匀问题（相同坐标距离≠相同视觉差异），通过McAdam椭圆验证，因此需CIE LAB等均匀空间优化。

环境对颜色感知的影响

1. 色适应（Chromatic Adaptation）：长期暴露于某光源（如暖光、冷光），视觉系统会适应该光源的色度与亮度，导致相同物体在不同光源下感知颜色不同；
2. 同化作用与对比效应：周围颜色影响当前感知（如灰色块在红色背景下偏绿，在绿色背景下偏红）；
3. 后像（Afterimage）：强光刺激后，感光细胞产生负响应，出现与刺激色互补的残留图像（如长时间看红色后，看白色背景出现绿色后像）。

颜色的实际应用

1. 基于颜色的图像检索（CBIR）

   • 原理：提取图像颜色直方图（无空间信息，抗平移/旋转/尺度），计算查询图与数据库图的直方图交集，按相似度排序；
   • 示例：Google图片搜索、Spylight时尚检索。

2. 颜色基皮肤检测

   • 核心：利用皮肤在特定颜色空间（如YCbCr、RGB）的阈值范围，区分皮肤与非皮肤区域；
   • 应用：人脸检测、视频监控中的目标分割。

3. 颜色基目标跟踪

   • 原理：为每个目标建立颜色模型（如聚类模型），凭借颜色匹配跟踪目标（如跟踪不同人物）；
   • 参考算法：D.Ramanan等人的“Tracking People by Learning their Appearance”。

作业任务

• 要求：用C/C++编写皮肤检测算法，提交代码+实验报告；
• 额外 credit：基于皮肤颜色在视频中实现人脸检测。

---

彩色成像手艺中，色彩滤镜阵列（如Bayer模式）与Foveon X3传感器在RGB信息捕捉方式上有何核心差异？这些差异导致二者在图像质量与应用场景上有何不同？

核心差异体现在“RGB信息的像素级捕捉方式”：

1. 色彩滤镜阵列（Bayer模式）：

   • 捕捉方式：单芯片表面覆盖RGB滤镜马赛克，常用2G:1R:1B比例（人眼对绿光更敏感），每个像素仅捕捉1个通道（如R或G或B），缺失通道需通过插值（如双线性插值）补充；
   • 图像质量：存在插值误差，易产生伪色或细节损失；
   • 应用场景：消费级设备（手机、普通相机），成本低、体积小。

2. Foveon X3传感器：

   • 捕捉方式：三层CMOS传感器，利用“不同波长光穿透硅的深度不同”（蓝光穿透浅、绿光中、红光深），每个像素直接捕捉RGB三通道信息，无需插值；
   • 图像质量：无插值损失，色彩还原更准、细节更丰富；
   • 应用场景：专业级设备（如Sigma单反相机），对色彩精度要求高的场景（专业摄影、色彩检测）。

加性颜色混合与减性颜色混合的核心原理、原色组合及能量变化规律完全不同，试对比二者差异，并说明各自的典型应用场景为何不同？

二者差异源于“能量作用方式”，具体对比如下：

对比维度	加性颜色混合	减性颜色混合
核心原理	不同波长的光直接叠加，能量相加	颜料/滤光片吸收特定波长，反射剩余波长，能量相减
原色组合	R（红，650nm）、G（绿，550nm）、B（蓝，~450nm）	C（青）、M（品红）、Y（黄）（分别吸收R、G、B）
混合规律	原色叠加：RGB=白光，R+G=黄，G+B=青，R+B=品红	原色叠加：CMY=黑色（理论），实际因颜料纯度需加K（黑）
能量变化	混合后总能量≥单一原色能量（如R+G能量>R）	混合后总能量≤单一原色能量（如C+M反射能量<C）
应用场景差异	适用于“自发光设备”（显示器、投影仪、LED），因设备可直接发射RGB光叠加；	适用于“非自发光介质”（印刷、胶片、颜料），因介质需通过反射环境光呈现颜色，需用颜料吸收特定波长。

CIE XYZ颜色空间作为国际标准，为何还需要CIE LAB颜色空间？二者在“感知均匀性”上有何核心差异？CIE LAB的哪些设计使其能解决XYZ的不足？

1. 需CIE LAB的原因：CIE XYZ虽为国际标准，但存在感知非均匀性——坐标空间中“相同的欧氏距离”对应“不同的视觉颜色差异”，无法准确量化人眼感知的颜色相似度，而实际场景（如印刷调色、颜色质量检测）需“坐标距离与视觉差异成正比”，因此需CIE LAB优化。

2. 感知均匀性差异：

   • CIE XYZ：非均匀，通过McAdam椭圆验证——在XYZ的(x,y)投影图中，人眼能分辨的最小颜色差异（Just Noticeable Difference, JND）表现为大小、形状不同的椭圆，椭圆越大，该区域坐标距离与视觉差异的偏差越大（如红色区域椭圆远大于绿色区域）；
   • CIE LAB：感知均匀，1976年基于XYZ转换而来，通过非线性变换调整坐标比例，使LAB空间中“相同的欧氏距离”对应“人眼感知的相同颜色差异”，McAdam椭圆近似为大小一致的圆。

3. CIE LAB的设计优化：

   • 坐标定义：L（亮度，0=黑~100=白）、a（红绿轴，a+为品红、a-为绿）、b（黄蓝轴，b+为黄、b-为蓝）；
   • 转换逻辑：基于XYZ与标准白光（如D65）的关系，通过非线性压缩（如对XYZ值取立方根）调整感知比例，确保不同颜色区域的视觉差异与坐标距离一致，满足颜色差异评估、跨设备颜色匹配等需求。

---

13.计算机视觉中的特征检测

核心聚焦点特征检测：首先定义特征为“不同图像间具有不变性的表示”，说明其在全景拼接等场景中的关键作用（如通过“检测特征点→匹配→图像配准”搭建拼接）；随后详细阐述Harris角点检测（基于H矩阵的特征值分类角点/边缘/平坦区域，响应函数$R=det(H)-\alpha trace(H{)}^2$，α=0.06，具有旋转/光照不变性但无尺度不变性）；重点讲解SIFT（尺度不变特征变换）（Lowe 2004年提出，通过构建高斯金字塔与DoG尺度空间、极值检测、亚像素关键点定位、方向分配及128维描述子，实现旋转/尺度/光照不变性）；最后介绍特征检测的典型应用——全景拼接（完整流程：提取SIFT特征→k-d树匹配→RANSAC求单应→捆绑调整→光度融合），并提及Harris的ANMS改进（解决特征点分布不均问题）。

---

思维导图

---

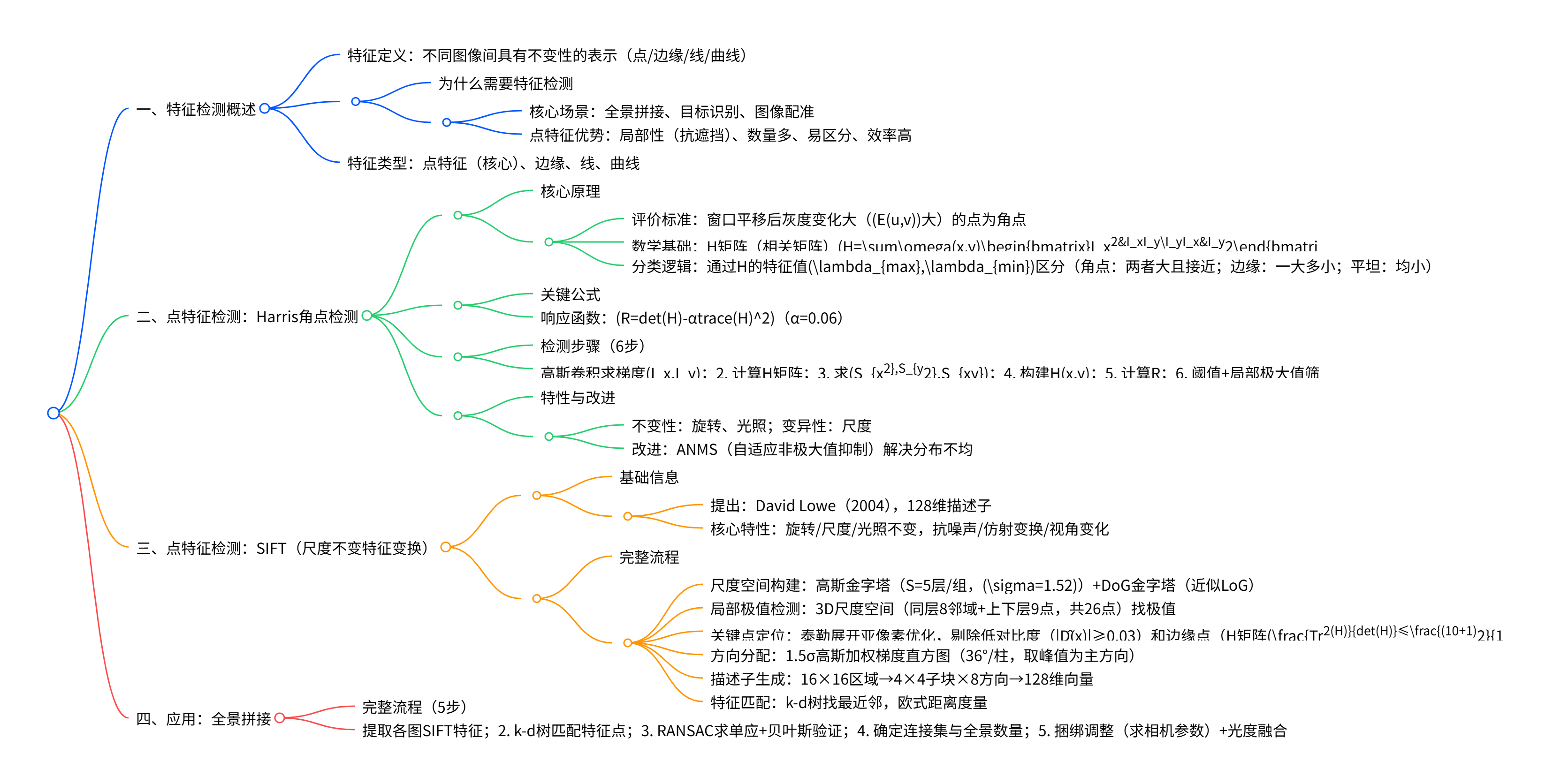

特征检测基础

1. 特征的定义与意义

   • 特征：图像中“不同图像间具有不变性的表示”，需满足“外观相似性”，是实现图像配准、拼接、识别的核心。
   • 为什么得特征检测：直接处理像素级数据计算量大，特征可压缩信息（如全景拼接需通过特征点匹配构建图像对齐）。
   • 特征类型：文档聚焦点特征（核心），此外还有边缘、线、曲线等，点特征因“局部性（抗遮挡）、数量多、易区分、效率高”成为主流。

2. 点特征的评价标准
   优质点特征需满足：窗口沿任意方向平移时，灰度变化显著（如图14所示，角点满足此条件，平坦区域/边缘不满足）。

Harris角点检测（核心点特征算法1）

1. 数学原理

• 灰度变化度量：设窗口$W$平移$(u,v)$，加权平方差（SSD）为：
  $$E(u,v)=\sum _{(x,y)\in W}\omega (x,y)[I(x+u,y+v)-I(x,y){]}^2$$
  其中$\omega (x,y)$为高斯窗口（加权邻域），$I$为灰度值。
• H矩阵（相关矩阵）：对$I(x+u,y+v)$泰勒展开并化简，得$E(u,v)\approx \left[\begin{array}{cc}u& v\end{array}\right]H\left[\begin{array}{c}u\\ v\end{array}\right]$，其中：
  $$H=\sum _{(x,y)\in W}\omega (x,y)\left[\begin{array}{cc}{I}_x^2& I_x{I}_y\\ I_y{I}_x& I_y^2\end{array}\right]$$
  $I_x,I_y$为图像x/y方向梯度（Sobel算子计算）。
• 特征值分类逻辑：通过H的两个特征值${\lambda }_{max},{\lambda }_{min}$判断像素类型：

  像素类型	特征值条件	灰度变化特性
  角点	${\lambda }_{max},{\lambda }_{min}$均大且接近	任意方向平移均有显著变化
  边缘	一特征值大，一特征值小	沿边缘方向平移无变化
  平坦区域	两者均小	任意方向平移均无显著变化

2. 检测步骤（6步）

1. 高斯卷积平滑图像，计算x/y方向梯度$I_x,I_y$；
2. 对每个像素计算H矩阵；
3. 计算梯度乘积的加权和：$S_{x^2}=\omega \ast I_x^2$、$S_{y^2}=\omega \ast I_y^2$、$S_{xy}=\omega \ast I_x{I}_y$；
4. 构建每个像素的H矩阵：$H(x,y)=\left[\begin{array}{cc}{S}_{x^2}& S_{xy}\\ S_{xy}& S_{y^2}\end{array}\right]$；
5. 计算角点响应值：$R=det(H)-\alpha trace(H{)}^2$（$det(H)={\lambda }_1{\lambda }_2$，$trace(H)={\lambda }_1+{\lambda }_2$，α=0.06）；
6. 筛选角点：R>阈值且为局部极大值。

3. 特性与改进

• 核心特性：
  • 不变性：旋转不变（H矩阵特征值旋转后不变）、光照不变（梯度对线性光照变化不敏感）；
  • 变异性：尺度不变性缺失（不同尺度下角点可能变为边缘/平坦区域）。
• 改进方案：
  • 问题：Harris检测的角点在高对比度区域分布密集，低对比度区域稀疏；
  • 解决：ANMS（自适应非极大值抑制）（Brown et al. 2005），筛选“局部极大值且响应值比半径r内邻居高10%”的点，完成均匀分布（如图40，ANMS后特征点空间分布更均匀）。

SIFT（尺度不变特征变换，核心点特征算法2）

1. 基础信息

• 提出：David Lowe（1999 ICCV，2004 IJCV精炼），引用超23000次；
• 核心优势：相比Harris，新增尺度不变性，且具有旋转/光照不变性，抗噪声、仿射变换、3D视角变化；
• 应用场景：图像检索、目标识别、视频跟踪、手势识别。

2. 完整流程（6步）

步骤	核心操作	关键参数/数字
尺度空间构建	1.高斯金字塔：每组S=5层，$\sigma =1.52$（修正相机初始模糊$\sigma =0.5$）； 2.DoG金字塔：相邻高斯层相减（近似LoG，效率更高）	组数$O=[lo{g}_{2}min(M,N)-3]$，DoG层数=S-1=4（S=5）
局部极值检测	1.在3D尺度空间（x,y,σ）中，每个点与“同层8邻域+上下层9点”共26点比较，找极大/极小值	确保尺度连续性，k=2^(1/n)（n=2，每组内尺度间隔）
关键点定位	1.泰勒展开优化亚像素位置（剔除偏移>0.5的点）； 2.剔除低对比度点； 3.剔除边缘点（H矩阵$\frac{T{r}^2(H)}{det(H)}\le 12.1$）	边缘剔除阈值γ=10，$\frac{(\gamma +1{)}^2}{\gamma }=12.1$
方向分配	1.以关键点为中心，1.5σ为半径，计算梯度幅值/方向； 2.36°/柱构建梯度直方图，取峰值为主方向	高斯加权（1.5σ），直方图10柱（360°/36°）
描述子生成	1.取16×16区域，划分为4×4子块； 2.每子块8方向直方图，生成128维向量	128维描述子（4×4×8），具有独特性
特征匹配	1.k-d树搜索最近邻/次近邻； 2.欧式距离度量相似性	匹配阈值：最近邻距离/次近邻距离<0.8（减少误匹配）

3. 核心特性验证

变换类型	特性表现
旋转	方向分配步骤确保旋转后描述子一致
尺度	高斯金字塔+DoG尺度空间，找到特征点的“特征尺度”，确保尺度不变
光照	梯度计算对线性光照变化（如I=aI+b）不敏感，描述子鲁棒
视角/仿射变换	局部区域描述子（16×16）对局部形变鲁棒

典型应用：全景拼接

1. 完整流程（5步）

1. 特征提取：提取每幅图像的SIFT特征点；
2. 特征匹配：k-d树寻找每个特征点的k个最近邻，筛选匹配对；
3. 图像配准：
   • 选择匹配点最多的m幅图像；
   • RANSAC算法计算两幅图像间的单应矩阵H（剔除 outliers）；
   • 贝叶斯后验概率验证匹配结果；
4. 连接集确定：寻找图像匹配的连接集，确定全景图数量；
5. 全景生成：
   • 捆绑调整（Bundle Adjustment）计算相机参数（焦距f、旋转矩阵R）；
   • 增益补偿（解决亮度差异）+多频段光度融合（消除拼接缝）。

---

Harris角点检测与SIFT在“不变性、适用场景、计算复杂度”上的核心差异是什么？请结合文档内容对比说明。

两者核心差异如下表，源于设计目标的不同（Harris聚焦简单角点检测，SIFT聚焦尺度不变的通用特征）：

对比维度	Harris角点检测	SIFT（尺度不变特征变换）
不变性	旋转、光照不变；无尺度不变性	旋转、尺度、光照不变；抗仿射/视角变化
适用场景	低精度、实时性要求高的场景（如简单跟踪）	高精度、跨尺度/视角的场景（全景拼接、图像检索）
计算复杂度	低（仅需梯度计算+H矩阵，O(MN)）	高（高斯金字塔+128维描述子，O(MNlogMN)）
特征描述	无显式描述子（仅角点位置）	128维描述子（高独特性）
关键参数	α=0.06（响应函数）	128维描述子、σ=1.52（高斯初始值）

SIFT算法通过哪两个核心步骤搭建“尺度不变性”？请结合“高斯金字塔”和“DoG尺度空间”的设计逻辑说明。

SIFT依据“构建多尺度空间”和“特征尺度选择”两个核心步骤实现尺度不变性，具体逻辑如下：

1. 构建多尺度空间（高斯金字塔+DoG金字塔）：
   • 高斯金字塔：将图像按组（Octave）和层（Level）缩放，每组图像尺寸减半，层间高斯模糊σ按$2^{1/n}$递增（n=2），覆盖不同尺度（如第0组σ=1.52，第1组σ=3.04）；
   • DoG金字塔：相邻高斯层相减得到DoG图像，近似LoG（拉普拉斯高斯），LoG空间具有“尺度归一化”特性（Lindeberg 1994），确保不同尺度下的特征点可比较。
2. 特征尺度选择：
   • 在3D DoG尺度空间（x,y,σ）中，通过“同层8邻域+上下层9点”的26点比较，找到局部极值点，该极值点对应的σ即为“特征尺度”；
   • 特征尺度确保：同一物理特征（如角点）在不同图像尺度下，均能被检测到且对应同一特征尺度，完成尺度不变性。

例如，文档中σ=2.5和σ=9.8的DoG图像，分别检测到小尺度和大尺度的特征点，且对应同一物理目标，验证了尺度不变性。

Harris角点检测中，H矩阵的特征值（${\lambda }_{max}$,${\lambda }_{min}$）如何区分“角点、边缘、平坦区域”？响应函数R=det(H)-αtrace(H)²的设计目的是什么？

1. H矩阵特征值的分类逻辑：
   H矩阵反映窗口内灰度梯度的分布，其特征值${\lambda }_{max}\ge {\lambda }_{min}$，对应灰度变化的“主方向”和“次方向”，分类规则如下：

   • 角点：${\lambda }_{max}$和${\lambda }_{min}$均较大且数值接近（如${\lambda }_{max}\approx {\lambda }_{min}$>阈值），说明窗口沿任意方向平移均有显著灰度变化，符合角点的定义；
   • 边缘：${\lambda }_{max}$远大于${\lambda }_{min}$（如${\lambda }_{max}$>阈值，${\lambda }_{min}$<阈值），说明窗口仅沿某一方向（边缘垂直方向）有灰度变化，沿边缘方向无变化，符合边缘的定义；
   • 平坦区域：${\lambda }_{max}$和${\lambda }_{min}$均较小（<阈值），说明窗口沿任意方向平移均无显著灰度变化，符合平坦区域的定义。

2. 响应函数R的设计目的：
   直接用λ_min判断角点（Shi-Tomasi 1994）虽简单，但对噪声敏感；Harris提出R=det(H)-αtrace(H)²（α=0.06），设计目的如下：

   • det(H)=${\lambda }_{max}{\lambda }_{min}$（反映特征值乘积，角点时大，边缘/平坦时小）；
   • trace(H)=${\lambda }_{max}+{\lambda }_{min}$（反映特征值和，避免单一特征值大导致R误判）；
   • α为权重系数（0.04~0.06），平衡det(H)和trace(H)²，确保：
     • 角点：R>阈值（det(H)大，trace(H)²相对小）；
     • 边缘：R<0（${\lambda }_{min}$小，det(H)≈0，trace(H)²大）；
     • 平坦区域：|R|小（det(H)和trace(H)²均小）；
       最终实现更鲁棒的角点筛选，减少噪声和边缘的误判。

---

14.光流与运动目标检测

核心内容包括：光流定义为图像中亮度模式的表观运动，需满足亮度一致性、空间连贯性、小运动三大假设，因“孔径问题”（单像素仅1个方程无法解2个未知量u,v）需额外约束；光流计算分两类——Lucas-Kanade局部法（利用空间连贯性，假设窗口内像素运动一致，通过最小二乘求解稀疏光流，适用于纹理丰富区域）和Horn-Schunck全局法（引入全局平滑项，最小化能量函数得到稠密光流，对噪声敏感）；针对大运动场景，采用金字塔粗到精策略（从低分辨率估算运动，逐步映射到高分辨率）；运动目标检测介绍三种方法——帧差法（相邻帧差分阈值化，简单但易漏检）、背景减法背景更新）、就是（当前帧减背景模型，背景建模用均值/中值，核心光流法（通过光流向量差异提取运动目标，鲁棒但复杂）。

---

思维导图

---

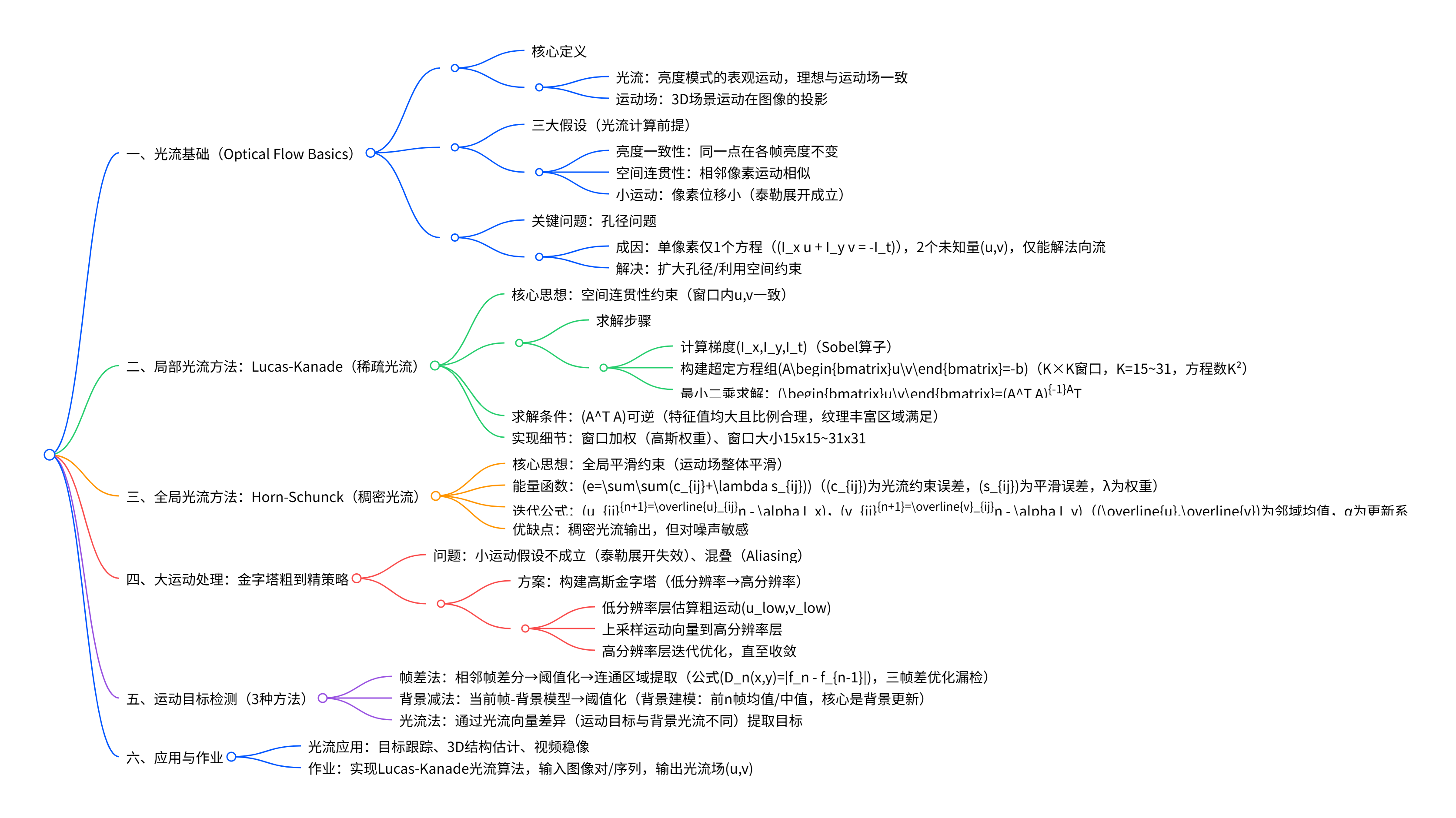

光流基础（Optical Flow Basics）

1. 光流与运动场的定义

   • 光流：图像中亮度模式的表观运动，描述像素在连续帧间的位移向量(u,v)；理想情况下与“运动场”（3D场景运动在图像的投影）一致，但光照变化会导致光流与运动场偏离。
   • 运动场：3D场景中物体/相机运动在图像平面的投影，是真实运动的反映。

2. 光流计算的三大核心假设

   • 亮度一致性：同一空间点在不同帧的亮度不变，即$I(x,y,t)=I(x+u,y+v,t+1)$（核心方程推导基础）。
   • 空间连贯性：相邻像素属于同一表面，运动向量相似（解决“孔径问题”的关键约束）。
   • 小运动：像素位移小，满足泰勒展开的线性近似条件（$I(x+u,y+v,t+1)\approx I+I_{x}u+I_{y}v+I_t$）。

3. 孔径问题（Aperture Problem）（文档18-21页）

   • 成因：单像素仅能构建1个光流约束方程$I_{x}u+I_{y}v=-I_t$，但存在2个未知量(u,v)，仅能求解“法向流”（垂直于边缘的运动分量），无法求解“切向流”（平行于边缘的运动分量）。
   • 解决策略：扩大孔径（利用更多像素的空间信息）或引入空间连贯性约束（如Lucas-Kanade的窗口假设）。

局部光流方法：Lucas-Kanade（稀疏光流）

1. 核心思想

   • 利用空间连贯性假设：假设K×K窗口（典型大小15x15~31x31）内所有像素的运动向量(u,v)相同，将单像素的欠定问题转化为超定问题（窗口内K²个方程，2个未知量）。

2. 数学求解过程

   • 步骤1：计算图像梯度$I_x$（x方向）、$I_y$（y方向）、$I_t$（时间方向）（常用Sobel算子或中心差分）。
   • 步骤2：构建超定方程组$A\mathbf{d}=\mathbf{b}$：
     $$A=\left[\begin{array}{cc}{I}_x(p_1)& I_y(p_1)\\ I_x(p_2)& I_y(p_2)\\ ⋮& ⋮\\ I_x(p_{K^2})& I_y(p_{K^2})\end{array}\right],\mathbf{d}=\left[\begin{array}{c}u\\ v\end{array}\right],\mathbf{b}=-\left[\begin{array}{c}{I}_t(p_1)\\ I_t(p_2)\\ ⋮\\ I_t(p_{K^2})\end{array}\right]$$
   • 步骤3：最小二乘求解：通过伪逆得到最优解$\mathbf{d}=(A^{T}A{)}^{-1}{A}^T\mathbf{b}$，展开为：
     $$\left[\begin{array}{cc}\sum I_x^2& \sum I_x{I}_y\\ \sum I_x{I}_y& \sum I_y^2\end{array}\right]\left[\begin{array}{c}u\\ v\end{array}\right]=-\left[\begin{array}{c}\sum I_x{I}_t\\ \sum I_y{I}_t\end{array}\right]$$
   • 步骤4：窗口加权：为降低边缘像素影响，常用高斯权重（窗口中心权重高，边缘低）。

3. 求解条件与适用场景

   • 求解条件：$A^{T}A$需可逆且良态，即其两个特征值${\lambda }_1,{\lambda }_2$均较大（避免低纹理区域），且${\lambda }_1/{\lambda }_2$适中（避免边缘区域，类似Harris角点检测条件）。
   • 适用场景：纹理丰富区域的稀疏光流（仅跟踪特征点，如角点），实时性高，常用于目标跟踪。

全局光流方法：Horn-Schunck（稠密光流）

1. 核心思想

   • 引入全局平滑约束：假设光流场整体平滑（相邻像素运动向量差异小），通过最小化“光流约束误差+平滑误差”的全局能量函数，得到稠密光流（每个像素均有u,v）。

2. 能量函数与迭代求解

   • 能量函数：$e=\sum \sum \left(c_{ij}+\lambda s_{ij}\right)$，其中：
     • $c_{ij}=(I_x{u}_{ij}+I_y{v}_{ij}+I_t{)}^2$（光流约束误差，满足亮度一致性）；
     • $s_{ij}=\frac{1}{4}\left[(u_{i+1,j}-u_{ij}{)}^2+(u_{i,j+1}-u_{ij}{)}^2+(v_{i+1,j}-v_{ij}{)}^2+(v_{i,j+1}-v_{ij}{)}^2\right]$（平滑误差）；
     • $\lambda$：平滑项权重（平衡约束与平滑，λ越大光流越平滑）。
   • 迭代公式：对能量函数求导并令导数为0，得到更新规则：
     $$u_{ij}^{n+1}={\overline{u}}_{ij}^n-\frac{I_x(I_x{\overline{u}}_{ij}^n+I_y{\overline{v}}_{ij}^n+I_t)}{\lambda +I_x^2+I_y^2},v_{ij}^{n+1}={\overline{v}}_{ij}^n-\frac{I_y(I_x{\overline{u}}_{ij}^n+I_y{\overline{v}}_{ij}^n+I_t)}{\lambda +I_x^2+I_y^2}$$
     （${\overline{u}}_{ij}^n,{\overline{v}}_{ij}^n$为第n次迭代时像素(i,j)的4邻域均值）。

3. 优缺点对比

   优点	缺点
   输出稠密光流（每个像素均有结果）	对噪声敏感（全局平滑放大噪声）
   无需手动选择特征点	迭代求解，实时性低于Lucas-Kanade
   适用于弱纹理区域	边缘区域光流精度较低

大运动处理：金字塔粗到精策略

1. 问题背景

   • 光流的“小运动假设”不成立时（像素位移大），泰勒展开误差大，直接求解会出现混叠（Aliasing）（近邻匹配错误）。

2. 解除策略：高斯金字塔（Coarse-to-Fine）

   • 步骤1：构建图像金字塔：对连续帧$I_t$和$I_{t+1}$分别构建高斯金字塔（从高分辨率→低分辨率，每层尺寸减半，高斯模糊）。
   • 步骤2：粗分辨率层求解：在最顶层（低分辨率）估算初始光流$(u_{coarse},v_{coarse})$（位移被缩小，满足小运动假设）。
   • 步骤3：上采样与精修：将粗层光流上采样（缩放至当前层尺寸），作为当前层的初始值，迭代优化；逐层向下，直至最高分辨率层，得到最终光流。
   • 效果：无金字塔时Lucas-Kanade在大运动区域失效，加金字塔后可准确跟踪。

运动目标检测（Moving Object Detection）

方法名称	核心原理	关键公式/步骤	优缺点	适用场景
帧差法	相邻帧亮度差分→阈值化→连通区域提取	两帧差：$D_n(x,y)=abs(f_n-f_{n-1})$； 三帧差：$D_n^{\prime }=D_{n+1}\cap D_n$（优化漏检）	优点：简单、实时； 缺点：易漏检（慢运动）、边缘不完整	快速运动目标、实时性要求高的场景（如监控）
背景减法	当前帧 - 背景模型→阈值化→前景提取	背景模型： 1.前n帧均值：$B(x,y)=\frac{1}{n}{\sum }_{i=0}^{n-1}{I}_{t-i}$； 2.前n帧中值：$B(x,y)=median\{I_{t-i}\}$	优点：目标完整； 缺点：背景更新复杂（动态背景如树叶）	静态背景下的运动目标（如室内监控）
光流法	光流向量差异（运动目标与背景光流不同）提取目标	计算光流场→聚类光流向量→区分目标与背景光流	优点：鲁棒（不受光照/背景动态影响）； 缺点：计算复杂、实时性低	动态背景、复杂场景（如交通监控）

作业要求

• 任务：实现Lucas-Kanade光流算法；
• 输入：图像对或图像序列；
• 输出：光流场$(u,v)$（每个特征点的位移向量）；
• 参考资源：提供OpenCV/Python等代码链接（如http://opencv-python-tutroals.readthedocs.org）。

---

Lucas-Kanade（局部光流）与Horn-Schunck（全局光流）在“约束条件、求解方式、光流类型、适用场景”上的核心差异是什么？请结合文档内容对比说明。

两者的核心差异源于“约束条件”的不同，具体对比如下：

对比维度	Lucas-Kanade（局部光流）	Horn-Schunck（全局光流）
约束条件	局部空间连贯性：假设K×K窗口（15x15~31x31）内像素运动一致，将欠定障碍转化为超定问题	全局平滑约束：假设光流场整体平滑（相邻像素运动差异小），最小化全局能量函数
求解方式	最小二乘直接求解（$\mathbf{d}=(A^{T}A{)}^{-1}{A}^T\mathbf{b}$），非迭代	迭代求解（能量函数求导→更新规则，需多轮迭代收敛）
光流类型	稀疏光流：仅求解特征点（如角点）的光流，非特征点无结果	稠密光流：每个像素均有光流结果，覆盖全图像
适用场景	实时性要求高、纹理丰富的场景（如目标跟踪、视频稳像）	需稠密光流、弱纹理区域的场景（如3D结构估计）
对噪声敏感性	抗噪声（窗口加权平滑局部噪声）	对噪声敏感（全局平滑放大噪声）

光流计算的“三大假设”分别有什么作用？“孔径问题”的本质是什么？如何通过算法设计解决孔径问题？

1. 三大假设的作用：

   • 亮度一致性假设：是光流约束方程的推导基础，将“像素运动”与“亮度变化”关联，得到核心方程$I_{x}u+I_{y}v=-I_t$；
   • 空间连贯性假设：解决“孔径问题”的核心，凭借假设相邻像素运动相似，为单像素的欠定方程补充约束（Lucas-Kanade的窗口约束、Horn-Schunck的全局平滑均基于此）；
   • 小运动假设：确保泰勒展开的线性近似成立（$I(x+u,y+v,t+1)\approx I+I_{x}u+I_{y}v+I_t$），是光流线性求解的前提。

2. 孔径障碍的本质：
   单像素仅能提供1个光流约束方程（$I_{x}u+I_{y}v=-I_t$），但存在2个未知量（u：x方向位移，v：y方向位移），属于欠定问题，仅能求解“法向流”（垂直于边缘的运动分量），无法求解“切向流”（平行于边缘的运动分量）。

3. 解决策略：

   • 扩大孔径：增加窗口内像素数量，利用空间连贯性假设（如Lucas-Kanade用15x15窗口，得到225个方程，超定求解）；
   • 全局约束：引入全局平滑项（如Horn-Schunck的能量函数），从全局角度约束光流场，补充局部约束不足。

运动目标检测的“帧差法”“背景减法”“光流法”各有什么核心局限？在实际应用中如何选择？

1. 各方法的核心局限：

   • 帧差法：①“小运动失效”（像素位移小于1像素时，差分结果低于阈值，漏检）；②“边缘不完整”（差分仅保留目标边缘，内部空洞）；③“对光照敏感”（光照突变误判为运动目标）；
   • 背景减法：①“动态背景难建模”（如树叶晃动、水面波纹，背景模型易污染）；②“背景更新滞后”（缓慢变化的背景如阴影，无法及时更新，导致目标残留）；
   • 光流法：①“计算复杂”（尤其是稠密光流，实时性低）；②“弱纹理区域精度低”（光流求解依赖梯度，弱纹理区域梯度小，光流误差大）。

2. 实际应用选择原则：

   • 若场景为静态背景、快速运动目标、实时性要求高（如室内监控、工业流水线）：选帧差法（优先三帧差优化漏检）；
   • 若场景为静态背景、慢运动目标、需完整目标轮廓（如商场人流统计）：选背景减法（背景建模用中值法抗噪声，加背景更新策略）；
   • 若场景为动态背景、复杂光照、需鲁棒检测（如交通监控、户外场景）：选光流法（结合金字塔解除大运动，用稀疏光流平衡实时性与精度）。

---

15.双目立体视觉与3D重建

核心是通过双相机拍摄的图像恢复场景3D几何，首先介绍图像中3D信息的提取线索（如阴影、纹理、运动等），随后阐述双目立体的核心原理——基于三角测量（Triangulation），通过计算对应点的视差（Disparity）推导深度（公式$z=\frac{fb}{d}$，$f$为焦距、$b$为基线、$d$为视差）；关键步骤包括利用极线约束（Epipolar Constraint）将对应点匹配从2D搜索降为1D，通过图像校正（Rectification）使极线平行以简化匹配，采用窗口匹配（如SSD、相关性）解决对应点问题；还详细讲解双目标定（相对定向需5对对应点、绝对定向需3个非共线点）、基础矩阵（Fundamental Matrix）的8点估计算法（秩2约束），末了补充结构光扫描（单条纹、二进制编码等）作为双目立体的补充，搭建高精度3D扫描与建模。

---

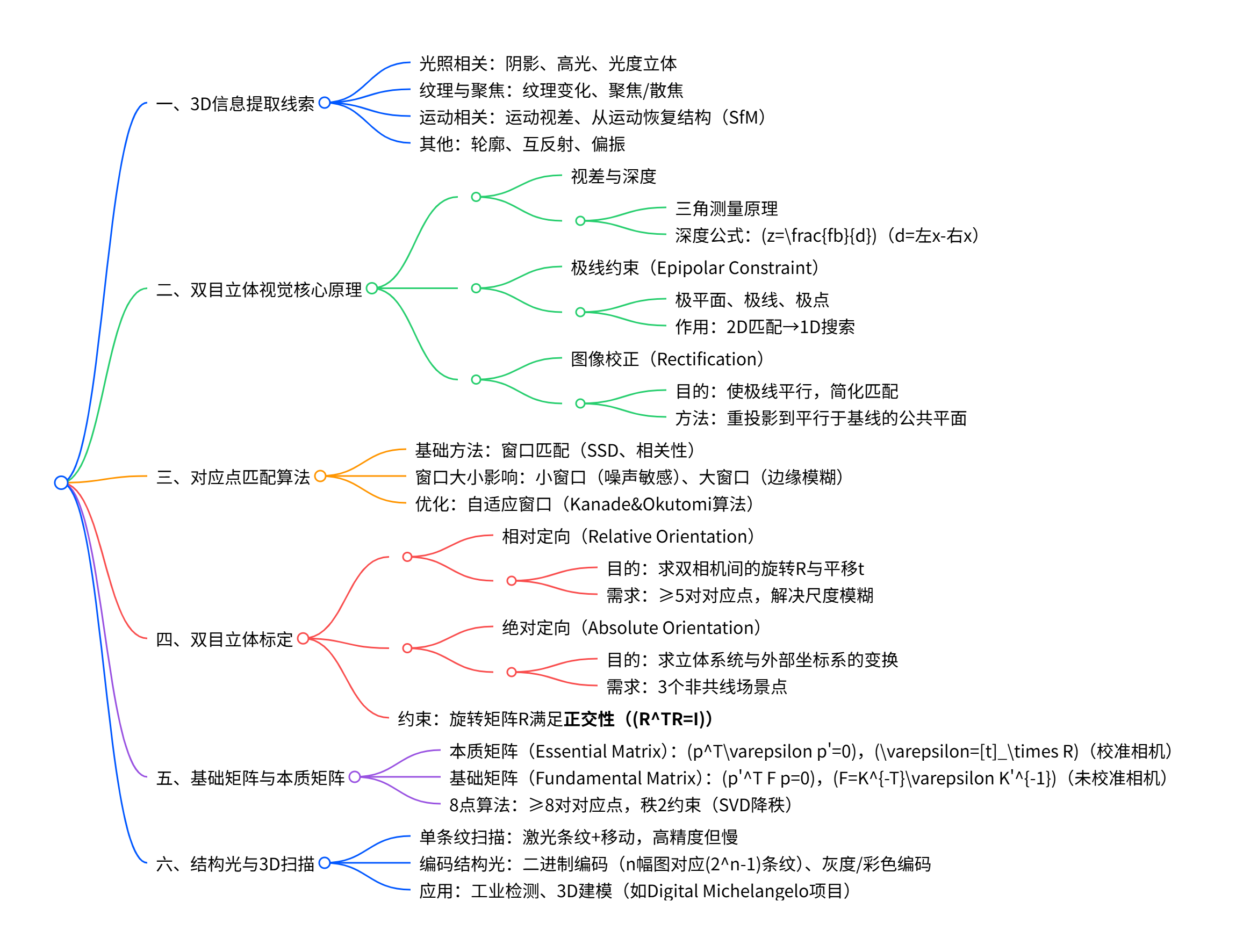

思维导图

---

图像中的3D信息提取线索

文档首先列举了从2D图像恢复3D信息的关键线索，这些是立体视觉的基础支撑：

线索类型	具体形式	作用
光照相关	阴影（Shading）、高光（Highlights）、光度立体（Photometric Stereo）	从亮度变化推断表面法向与深度
纹理与聚焦	纹理密度变化、聚焦/散焦（Focus/Defocus）	纹理稀疏→远，聚焦区域→深度匹配
运动相关	运动视差、从运动恢复结构（SfM）	多帧运动图像关联3D结构
其他线索	轮廓（Silhouettes）、互反射（Inter-reflections）、偏振（Polarization）	辅助约束3D形状边界

双目立体视觉基础原理

1. 视差（Disparity）与深度（Depth）的关系

• 核心依据：三角测量原理，假设双相机光轴平行，焦距为$f$，基线（两相机光心距离）为$b$。
• 关键公式推导：
  对3D点$P(x,y,z)$，左相机投影点$(x_l,y_l)$、右相机投影点$(x_r,y_r)$，由相似三角形得：
  $\frac{z}{f}=\frac{x}{x_l}=\frac{x-b}{x_r}$，整理得视差$d=x_l-x_r$，深度公式：
  $$\mathbf{z}=\frac{\mathbf{fb}}{\mathbf{d}}$$
  结论：深度与视差成反比，视差越大，物体越近。
• 关键问题：需解决两个核心问题——①找到左/右图像的对应点$(x_l,y_l)$与$(x_r,y_r)$（对应点匹配问题）；②已知相机内参（$f$）与外参（$b$）（相机标定问题）。

2. 极线约束（Epipolar Constraint）

• 定义：过左相机光心$C_l$、右相机光心$C_r$与3D点$P$的平面为极平面，极平面与左/右图像平面的交线为极线，两光心连线与图像平面的交点为极点。
• 作用：将对应点匹配从“2D全图搜索”简化为“1D极线搜索”，大幅降低计算复杂度，是双目匹配的核心约束。

3. 图像校正（Stereo Image Rectification）

• 目的：通过单应变换将左/右图像重投影到平行于基线的公共平面，使对应极线变为水平且对齐，此时对应点仅在同一行搜索，进一步简化匹配。
• 关键步骤：
  1. 计算新旋转矩阵$R$：以基线方向为$r_1$（$r_1=(c_1-c_2)/\Vert c_1-c_2\Vert$），构建正交坐标系$r_2=r_1\times [0,0,1{]}^T$、$r_3=r_1\times r_2$；
  2. 重投影左/右图像，更新相机投影矩阵${\tilde{P}}_1=A[R|{\tilde{t}}_1]$、${\tilde{P}}_2=A[R|{\tilde{t}}_2]$；
  3. 优化重采样误差，确保校正后无明显畸变（Good Rectification需避免边缘拉伸）。

对应点匹配算法

1. 基础匹配逻辑

• 核心思想：对左图像每个像素，在右图像对应极线上（校正后为同一行），经过“窗口匹配”计算相似度，选择最优像素作为对应点。
• 相似度度量：Sum of Squared Difference（SSD）、归一化互相关（NCC）等。

2. 窗口大小的影响

窗口大小	优点	缺点	适用场景
小窗口（如8×8）	对边缘细节保留好，适用于纹理丰富区域	对噪声敏感，易匹配错误	精细结构场景（如小物体）
大窗口（如20×20）	抗噪声能力强，匹配更稳定	模糊边缘，易跨物体匹配	低纹理场景（如墙面）
自适应窗口	平衡细节与抗噪声，动态调整窗口大小	计算复杂度高	复杂纹理场景（Kanade&Okutomi算法）

双目立体标定

标定是获取相机内参（焦距$f$、主点$(u_0,v_0)$）与外参（旋转$R$、平移$t$）的关键步骤，分两类：

标定类型	目的	输入需求	关键约束
相对定向	求左相机相对于右相机的$R$与$t$	≥5对图像对应点（无场景3D坐标）	旋转矩阵正交性（$R^{T}R=I$），尺度模糊（需固定$t$的模）
绝对定向	求立体系统相对于外部坐标系的$R$与$t$	3个非共线场景点的左/右环境3D坐标	无尺度模糊，需场景点真实3D坐标
求解方法	最小化重投影误差	超定系统（多组对应点）	带正交约束的非线性优化（$E=\sum \Vert e_i{\Vert }^2+\lambda (R^{T}R-I)$）

基础矩阵（Fundamental Matrix）

1. 定义与作用

• 核心公式：对未校准相机，对应点$x=(u,v,1{)}^T$与$x^{\prime }=(u^{\prime },v^{\prime },1{)}^T$满足${\mathbf{x}}^{\prime \mathbf{T}}\mathbf{Fx}=0$，其中$F=K^{-T}\epsilon K^{\prime -1}$（$\epsilon =[t{]}_{\times }R$为本质矩阵，$K$为相机内参）。
• 性质：3×3矩阵，秩为2，7个自由度（9个元素-1个尺度-1个秩约束）。

2. 8点算法（Estimation）

• 步骤：
  1. 构建线性方程组：每对对应点生成1个方程$u{u}^{\prime }{f}_{11}+v{u}^{\prime }{f}_{12}+u^{\prime }{f}_{13}+u{v}^{\prime }{f}_{21}+v{v}^{\prime }{f}_{22}+v^{\prime }{f}_{23}+u{f}_{31}+v{f}_{32}+f_{33}=0$，8对对应点生成8×9矩阵$U$；
  2. 求解最小二乘：求$U^{T}U$的最小特征值对应的特征向量，即为$F$的初始解；
  3. 秩约束修正：因噪声导致初始$F$可能秩为3，通过SVD分解$F=U\Sigma V^T$，令${\Sigma }^{\prime }=\text{diag}({\sigma }_1,{\sigma }_2,0)$，得到秩2的$F^{\prime }=U{\Sigma }^{\prime }{V}^T$。

结构光与3D扫描

作为双目立体的补充，通过投影结构化光解决对应点匹配难题，实现高精度3D扫描：

结构光类型	原理	优点	缺点
单条纹扫描	投影激光条纹，沿物体移动扫描	精度高（<0.01mm）	慢，需多帧图像（Cyberware扫描仪）
二进制编码光	投影$n$幅二进制图案，每像素生成$n$位编码	快（$2^n-1$条纹仅需$n$幅图）	对遮挡敏感
实时3D重建	投影复杂图案（如随机散斑），单帧匹配	实时性强（30Hz）	精度略低，需复杂匹配算法
应用案例	Digital Michelangelo方案、Microsoft Kinect	覆盖工业检测、数字文物建模等	——

---

双目立体视觉中，深度与视差的关系是如何推导的？该关系反映了二者怎样的内在联系？

推导依据是平行光轴双相机的相似三角形原理，具体步骤如下：

1. 假设双相机光轴平行，左相机光心$C_l$、右相机光心$C_r$，基线长度$b=\Vert C_l{C}_r\Vert$，焦距均为$f$；
2. 3D点$P(x,y,z)$在左图像投影为$(x_l,y_l)$，右图像投影为$(x_r,y_r)$，因光轴平行，$y_l=y_r$；
3. 对左相机，由相似三角形$\frac{z}{f}=\frac{x}{x_l}$；对右相机，$\frac{z}{f}=\frac{x-b}{x_r}$；
4. 联立两式消去$x$，得视差$d=x_l-x_r$，整理得深度公式$\mathbf{z}=\frac{\mathbf{fb}}{\mathbf{d}}$。

内在联系：深度与视差成反比——视差越大（左/右投影点横向距离越远），物体越近；视差越小，物体越远，这是双目立体借助2D视差恢复3D深度的核心依据。

极线约束在双目对应点匹配中起到什么作用？图像校正为何能进一步简化匹配过程？

1. 极线约束的作用：
   极线约束源于“3D点$P$、左光心$C_l$、右光心$C_r$共面（极平面）”，导致右图像中$P$的对应点必在极线上，左图像对应点同理。该约束将对应点匹配从“2D全图搜索”（复杂度$O(MN)$）降为“1D极线搜索”（复杂度$O(M)$或$O(N)$），大幅降低计算量，避免无效搜索。

2. 图像校正的目的与简化原理：
   图像校正通过单应变换，将左/右图像重投影到平行于基线的公共平面，使校正后的极线满足两个条件：①极线水平；②左/右图像的对应极线位于同一行。
   此时，左图像中任意像素$(u,v)$的对应点必在右图像的第$v$行，匹配仅需在同一行滑动窗口搜索，无需再沿倾斜极线查找，进一步将匹配复杂度从“1D任意方向”简化为“1D水平方向”，且便于硬件加速。

基础矩阵的8点算法为何需要对初始解进行“秩2约束”修正？该约束的物理意义是什么？

1. 秩2约束修正的原因：
   基础矩阵$F$的理论秩为2，源于其定义$F=K^{-T}\epsilon K^{\prime -1}$——本质矩阵$\epsilon =[t{]}_{\times }R$是3×3反对称矩阵与旋转矩阵的乘积，秩为2，因此$F$的秩也为2。但在实际计算中，由于图像噪声、对应点匹配误差，通过8点算法得到的初始$F$可能秩为3，违背理论约束，若直接使用会导致极线不相交于极点，产生匹配错误，因此需凭借SVD分解将最小奇异值置0，强制$F$秩为2。

2. 秩2约束的物理意义：
   秩2约束对应双目立体的极线几何一致性——所有极线必须相交于极点（左极点在右图像的极线上，右极点在左图像的极线上）。若$F$秩为3，极线会呈现无规律分布，无法满足“3D点、双光心共面”的物理规律，导致后续3D重建结果失真；秩2约束确保$F$符合双目成像的几何本质，保证极线约束的有效性。
