我们需要Bom表中包含哪些信息？

一、Bom是什么？

• “物料清单”，通常被称为BOM或电气BOM，英文名"Bill of Material"，是一个清单。在PCB设计中，物料清单是制造印刷电路板所需的所有零件的清单。

1.1 开始项目之前关于Bom创建的准备?

• 在进入BOM步骤之前，已经开始了项目的设计阶段。
• 在设计时开始编译有关所需部件的信息，在设计准备好之前，不能开始真正创建BOM。
• 确保计划按照预期工作，生成一个Gerber文件
• 该文件向制造商解释PCB的设计信息
• 帮助确定在BOM中包含哪些部件

1.2 如何管理BOM?

• 当创建BOM时，它可能经过多次迭代，许多人会处理它。在开始之前，应该建立一个系统来管理它，并确保使用最新的版本。
• 跟踪更改并为不同版本创建标识符。
• 尽可能少的人编辑

1.3 Bom包含什么信息?

• 不需要知道细节，应该知道希望在文档中包含哪些类别。
• 每个BOM应包含一些基本内容，比如部件名称和数量，但其他项目是可选的。
• 决定是否包括消耗品——例如，胶水和螺栓。
• 对购买零件的供应商有偏好吗?最好是使BOM尽可能详细和完整。

1.4 Bom更新流程

• 电子产品从研发到生产，再到改进的整个生命周期中，都会不断优化设计或扩充功能。
• 产品资料的新版本出来后，要跟PCBA制造商进行沟通。
• 新版本不仅意味着物料的删减，更深层次问题是前端设计，包括原理图都经过了哪些改动。
• 所有的资料、报价都要重新去制作，相应的老版本就必须标注为过期文档封存，并立即停止使用。- - 为了确保版本型号管理的有序，产品的BOM清单发布及上线使用都必须由研发部门发出，以确保BOM清单的正确性。

二、Bom中的内容

• BOM表开头需要注明产品型号、版本型号、制定日期、文档编号、总的页数等。

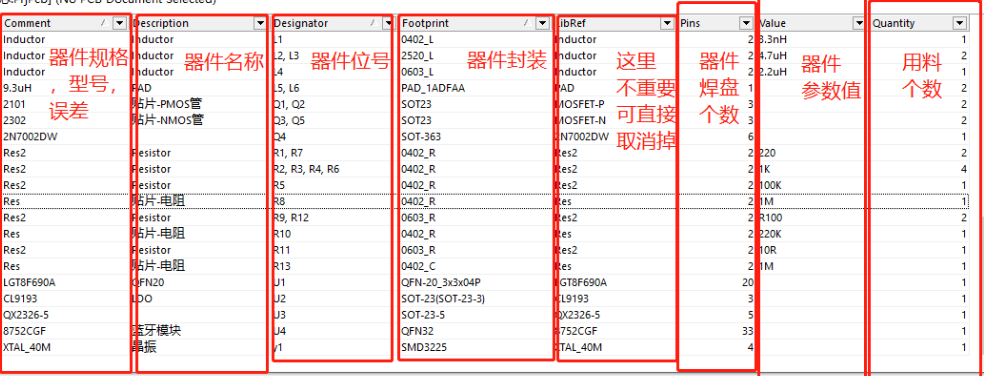

BOM中核心元素列表:注释、描述、指示符、Footprint

2.1 注释

• 印刷电路板上的每个零件类型都需要有一个唯一的标识符，或零件号，作为注释列在物料清单上。通常使用公司指定的零件号作为注释，但这不是必需的。供应商组件部件编号或其他名称可作为替代。例如：公司的零件号“27-0477-03”。

2.2 描述

• 对零件的基本描述。在上面列出的27-0477-03中，描述可是“CAP 10uF 20% 6.3V”。

2.3 指示符

• 板上的每个独立组件都有自己独特的参考指示符。在10uF电容的情况下，它可能是“C27”。

2.4 Footprint

• 零件使用的物理CAD footprint的名称。例如，C27可以使用名为“CAP-1206”。

2.5 数量

• 对产品中零件的数量进行描述。
