实验1 用机器指令和汇编指令编程

一、实验结论

1.教材实验1结论

·实验任务（1）

使用Debug，将下面的程序段写入内存，逐条执行，观察每条指令执行后CPU中相关寄存器中内容的变化。

机器码     汇编指令

b8 20 4e   mov ax,4E20H

05 16 14   add ax,1416H

bb 00 20   mov bx,2000H

01 d8     add ax,bx

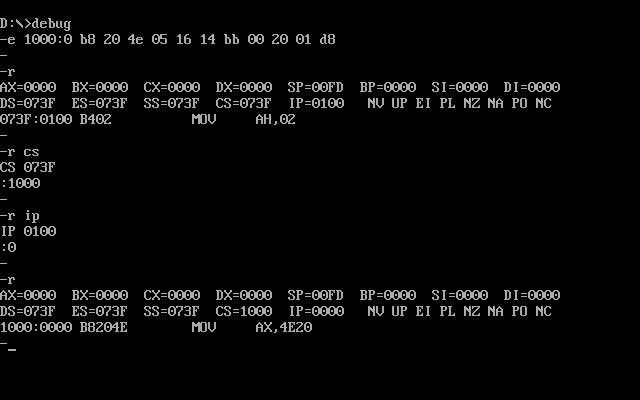

①用E命令的方式将指令写入内存

由于上述操作指定了内存地址，所以需要利用r命令修改寄存器的内容

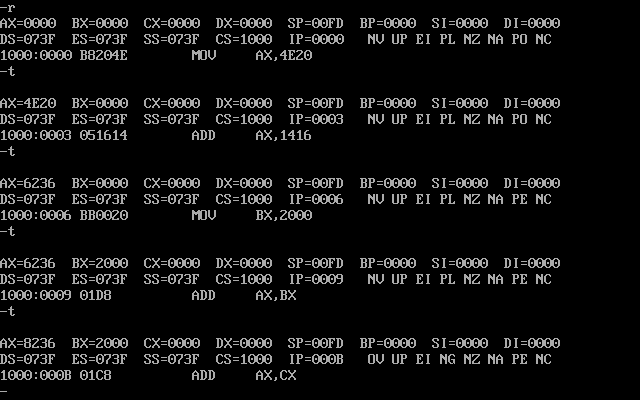

用T命令逐条执行

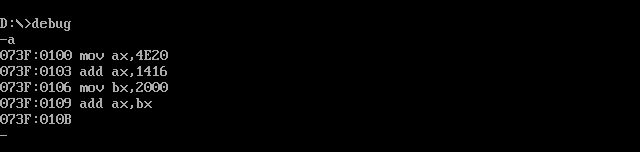

②用A命令的方式将指令写入内存

由于上述操作没有指定寄存器的地址，所以不需要修改

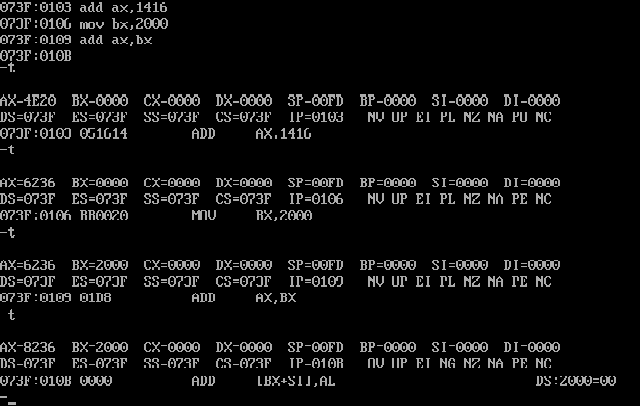

用T命令逐条执行

·实验任务（2）

将下面3条指令写入从2000:0开始的内存单元中，利用这3条指令计算2的8次方。

mov ax,1

add ax,ax

jmp 2000:0003

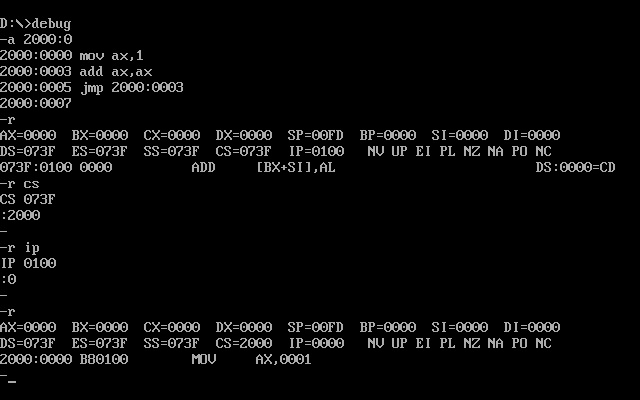

调试开始部分：







调试出正确结果部分：

·实验任务（3）

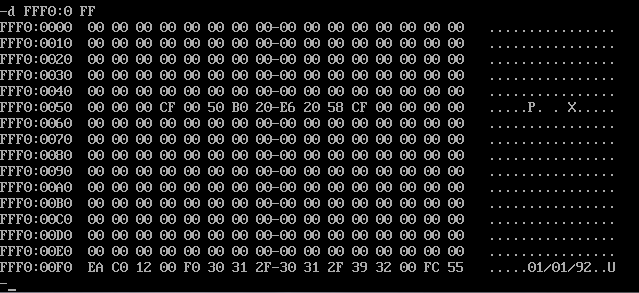

查看内存中的内容

PC机主板上的ROM中写有一个生产日期，在内存FFF00H-FFFFFH的某几个单元中，请找出这个生产日期并试图改变它。

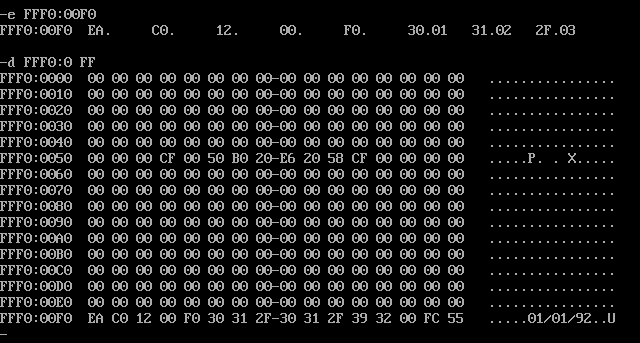

试图改变生产日期

说明：改变失败。地址A000H-FFFFH的24KB空间为各个ROM的地址空间，内存单元中的内容不会被改变，而生产日期就储存在这些内存单元中，所以不能被改变。

·实验任务（4）

向内存从B8100H开始的单元中填写数据，如：

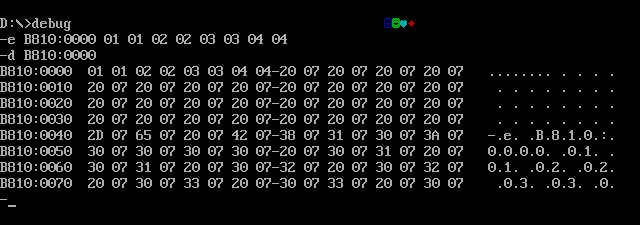

-e B810:0000 01 01 02 02 03 03 04 04

请读者先填写不同的数据，观察产生的现象；再改变填写的地址，观察产生的现象。

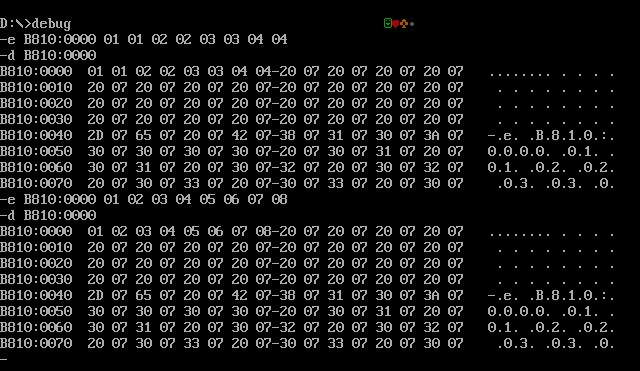

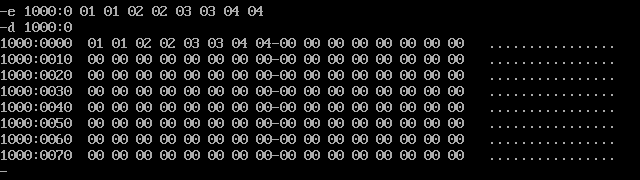

改变填写的数据：

说明：地址8000H-9FFFH的8KB空间为显存地址空间，地址B810属于显存地址空间，CPU向内存单元中写入数据，这个数据就被写入显存中，然后会被显卡输出到显存器上。

改变填写的地址：

说明：地址0-7FFFH的32KB空间为主随机存储器的地址空间，CPU向内存单元中写入数据，这个数据就被写入主随机存储器中。

2.教材实验2结论

·实验任务（1）

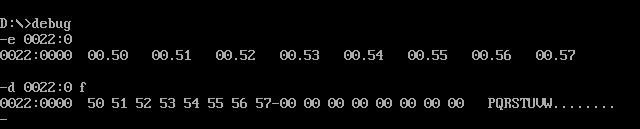

①使用e命令修改内存单元0022:0-0022:f中的数据及修改后查看是否正确写入的操作

说明：能够正确写入

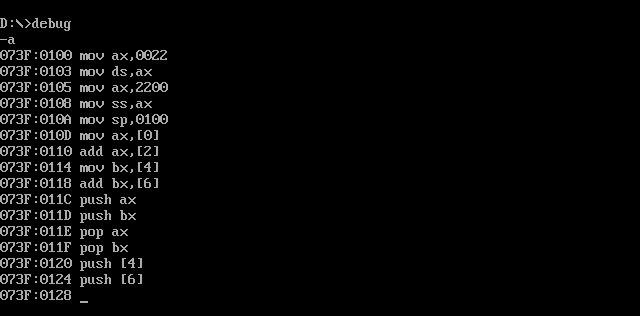

②使用a命令输入的p74指令

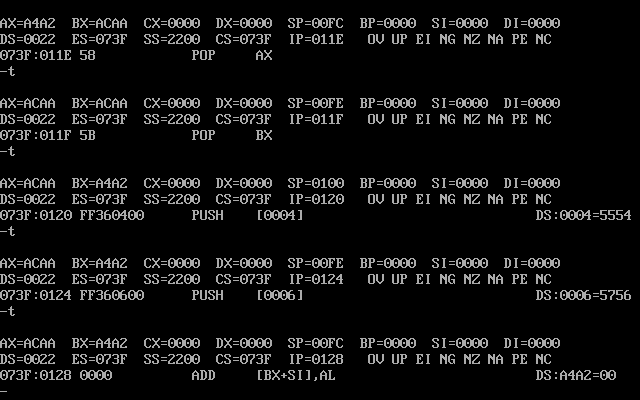

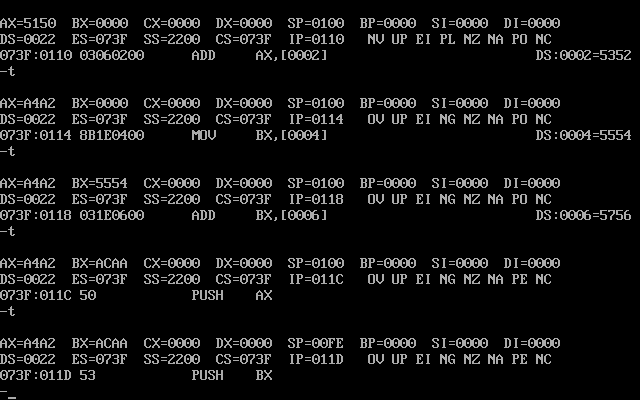

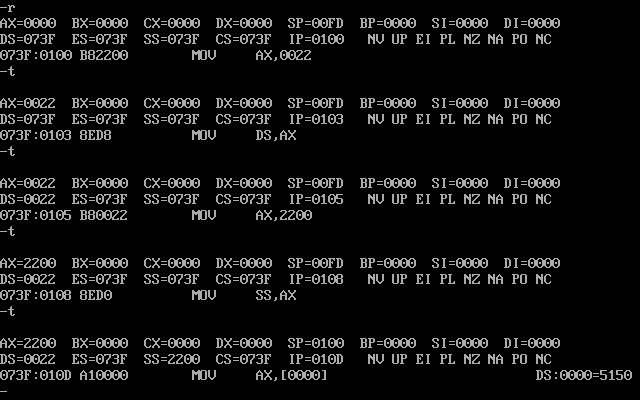

③每一行指令单步调试

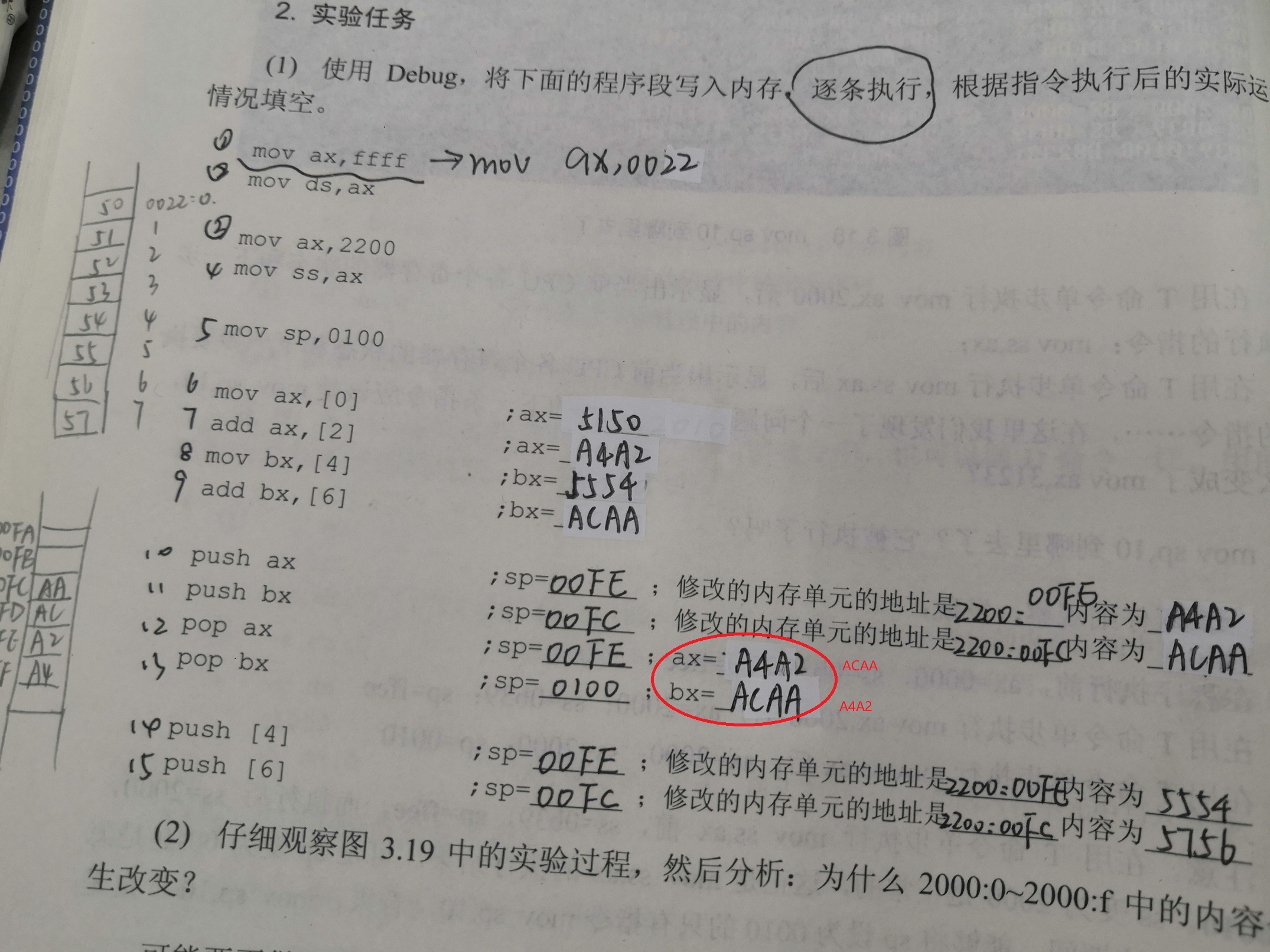

④实验前填写的结果：

说明：实验前填写的结果有一处错误，出栈时先出的是ACAA，而我没有意识到这一点，所以出现了错误。

·实验任务（2）

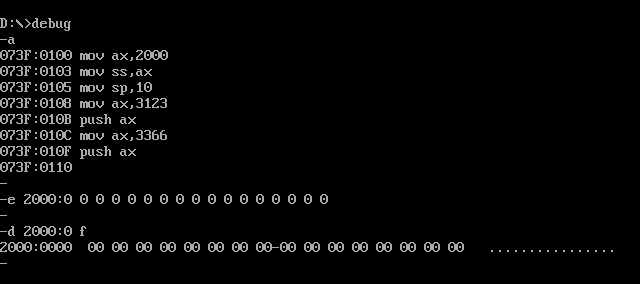

①使用a命令输入的7行指令，使用e命令修改2000:0-2000:f的值，及修改后查看的部分

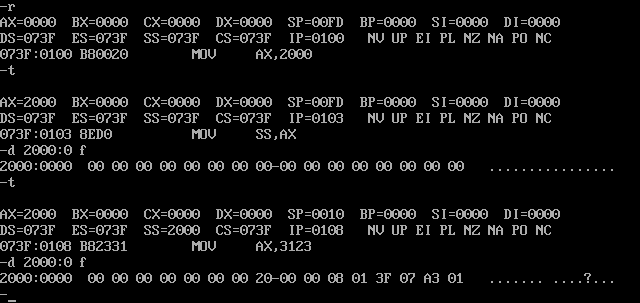

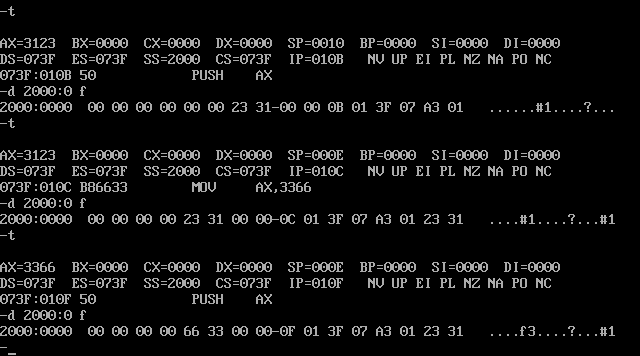

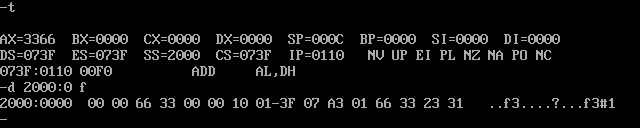

②单步调试每一行汇编指令的截图。每一条指令单步调试后，都使用d命令查看2000:0-2000:f的值。观察每一条指令执行后相关寄存器值的变化，及2000:0-2000:f单元值的变化，并思考原因。

① 前3行汇编指令的功能，特别是，mov sp, 10意味着什么？初始时栈顶和栈底分别是？

汇编指令     功能

mov ax,2000  将数据2000写入寄存器ax中

mov ss,ax   设置栈的段地址，ss=2000H，不能直接向段寄存器ss中送入数据，所以用ax中转

mov sp,10   设置栈顶的偏移地址，因栈为空，所以sp=0010H

mov sp, 10意味着安排2000:0000-2000:000F为栈空间，初始时栈顶是2000:0010，栈顶是2000:0010



② 基于单步调试观察到的变化，给出你对此的思考及可能原因分析。

在debug中t命令在执行修改寄存器ss的指令时，会产生中断，将现场保护起来，下一条指令也会被执行。

CPU先将标志寄存器进栈，再把当前的cs的值进栈，最后ip值进栈。
